Zbuduj swój własny, bogaty w funkcje zegar cyfrowy dzięki temu kompletnemu zestawowi dla majsterkowiczów z żywym, 7-kolorowym wyświetlaczem, automatyczną regulacją jasności i dokładnym monitorowaniem czasu/temperatury. Idealny dla entuzjastów elektroniki i twórców poszukujących zarówno funkcjonalności, jak i atrakcyjności wizualnej.

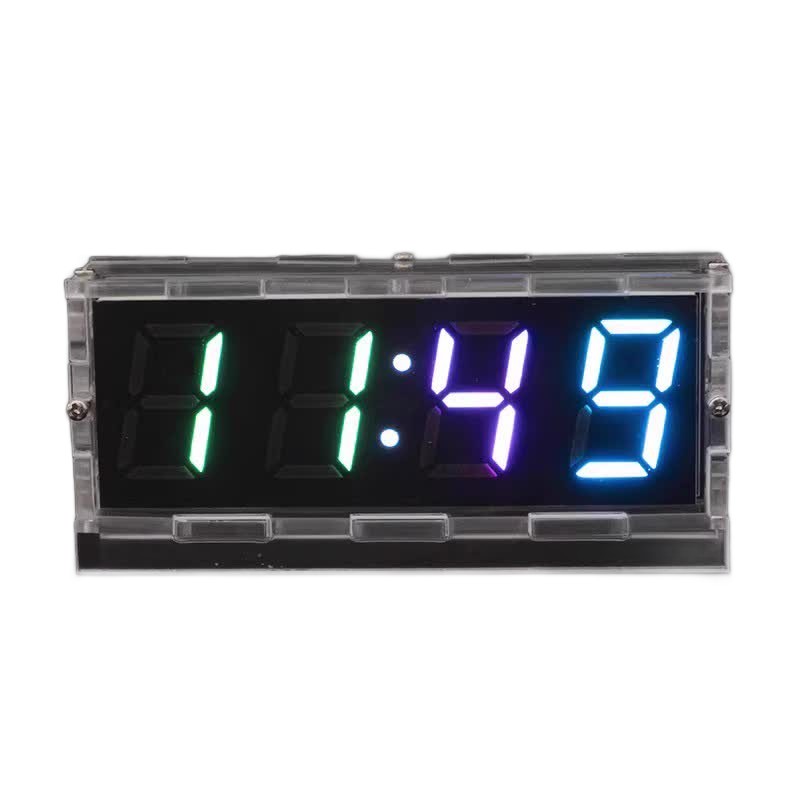

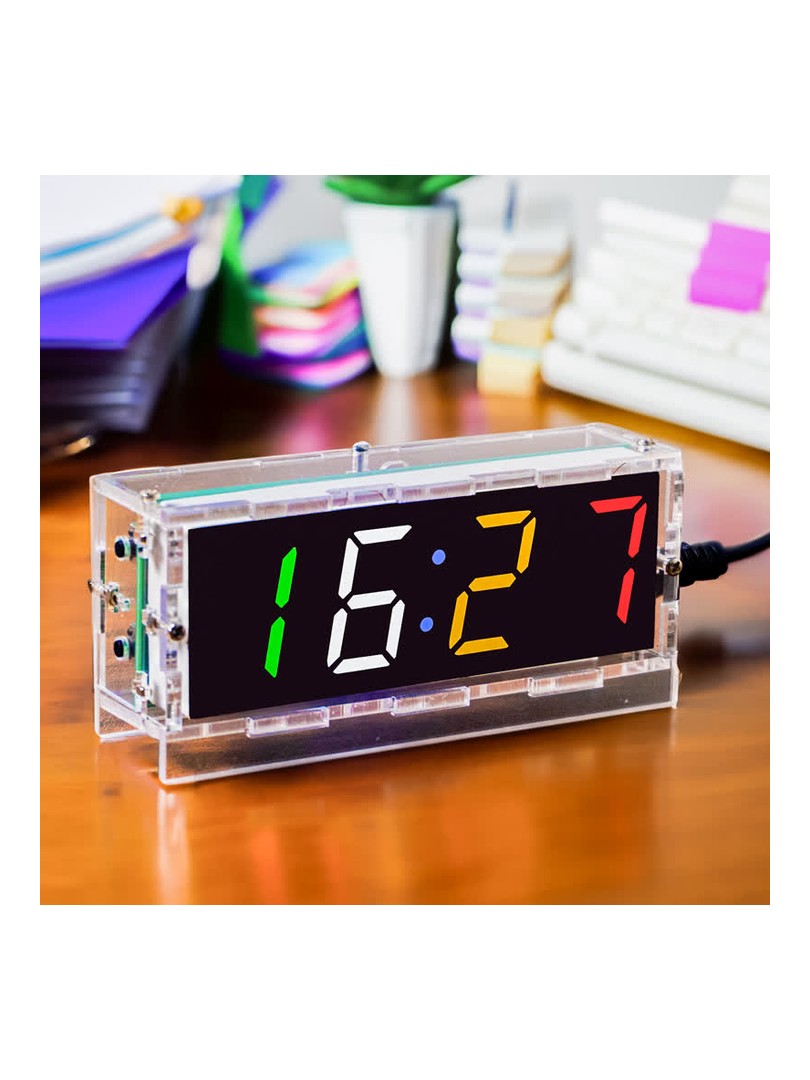

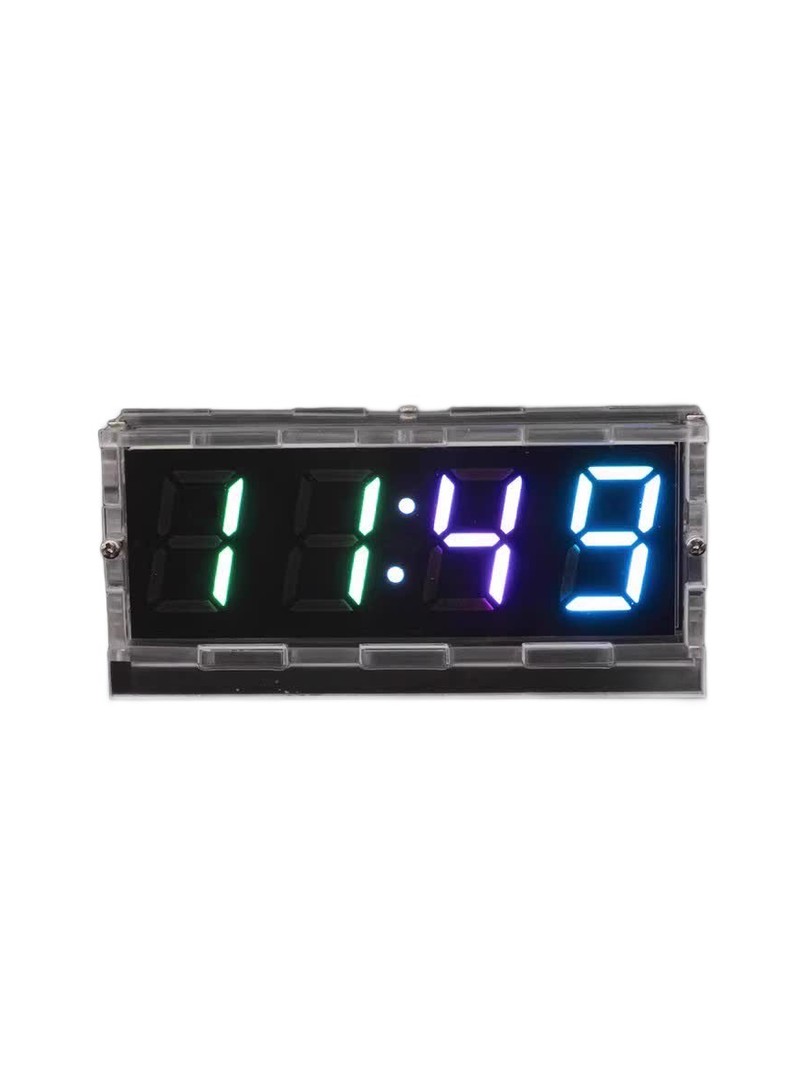

7-kolorowy wyświetlacz

Żywe cyfrowe diody LED z możliwością dostosowania kolorów

Monitorowanie temperatury

Wyświetlanie temperatury otoczenia w czasie rzeczywistym

Automatyczna jasność

Fotorezystor dostosowuje jasność wyświetlacza w zależności od oświetlenia otoczenia

Podtrzymanie zasilania

Pamięć baterii utrzymuje czas podczas przerw w dostawie prądu

Specyfikacja techniczna:

Mikrokontroler

STC8G1K17

Układ zegara

DS1302 z baterią zapasową

Zasilanie

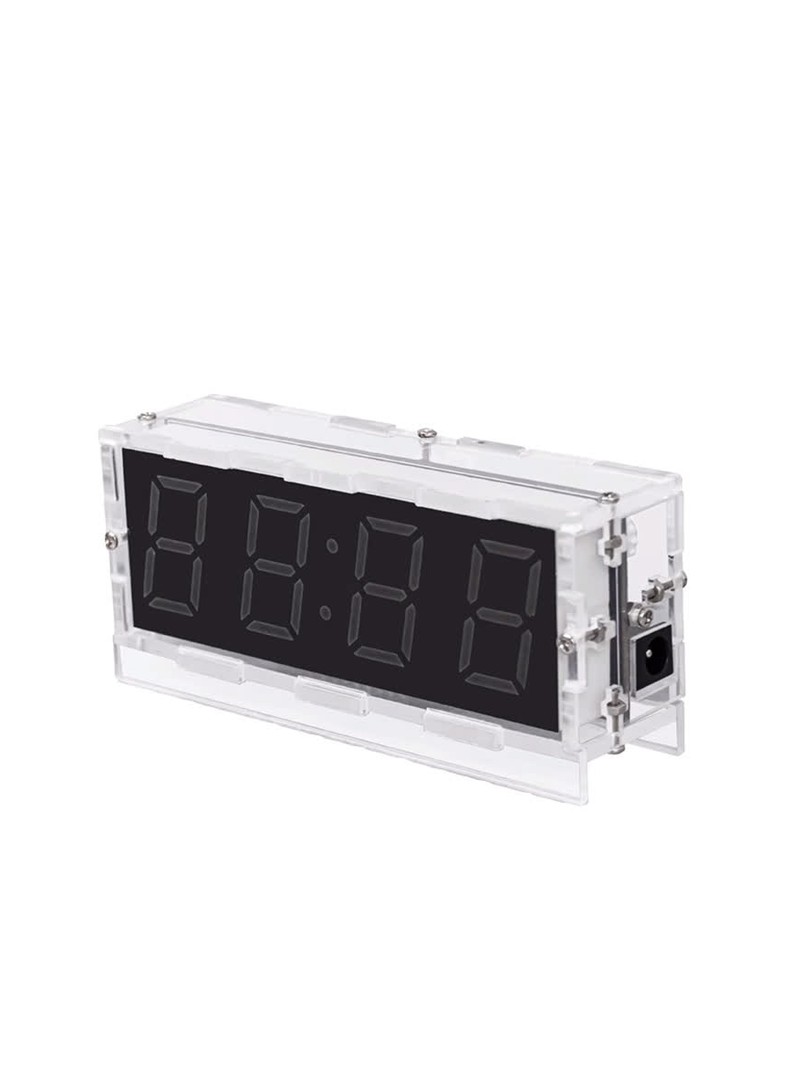

5 V DC (złącze baryłkowe 5,5 mm)

Rozmiar płytki drukowanej

100 × 36 mm

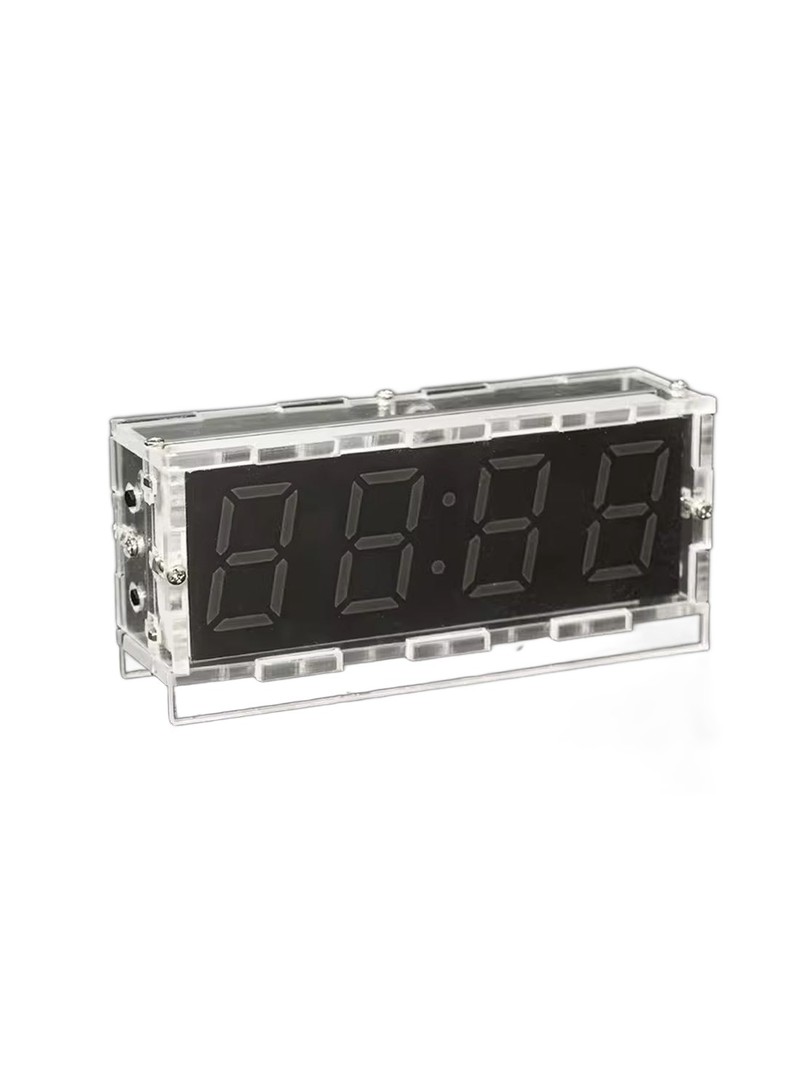

Rozmiar obudowy

105 × 48 × 30 mm

Wyświetlacz

7-kolorowy cyfrowy wyświetlacz LED

Kluczowe cechy:

Wyświetlacz z wieloma informacjami - godzina, data, temperatura i wskaźnik AM/PM

Programowalne alarmy - możliwość ustawienia do 3 różnych alarmów

Inteligentne przyciemnianie - automatyczna regulacja jasności

Kompaktowa konstrukcja - Elegancka obudowa pasuje do każdego biurka

Przyjazne dla użytkownika elementy sterujące - prosty interfejs przycisków

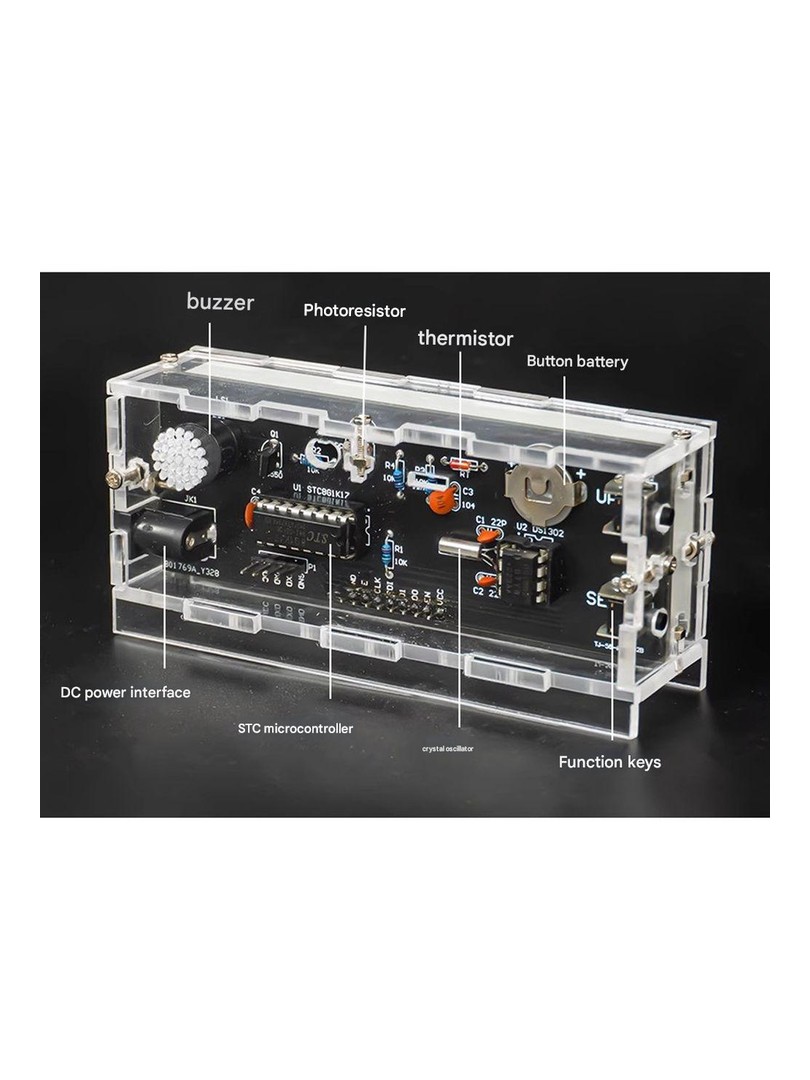

Pakiet zawiera:

Płytka główna z mikrokontrolerem STC8G1K17

Moduł zegara czasu rzeczywistego DS1302

7-kolorowy wyświetlacz LED

Fotorezystor do automatycznej regulacji jasności

Termistor do wykrywania temperatury

Wszystkie niezbędne komponenty elektroniczne

Części obudowy z tworzywa sztucznego

Instrukcja montażu:

Przetestuj płytkę wyświetlacza poprzez tymczasowe podłączenie do nagłówków

Przylutuj wszystkie komponenty zgodnie z przewodnikiem graficznym

Zainstaluj układ zegara i baterię zapasową

Zamontuj fotorezystor i termistor

Zmontuj obudowę i sfinalizuj połączenia

Wskazówki dotyczące rozwiązywania problemów:

Brak wyświetlacza

Sprawdź, czy nie ma wad lutowania
Sprawdź zasilanie 5V
Upewnij się, że płyta wyświetlacza jest prawidłowo podłączona

Resetowanie czasu

Sprawdź instalację baterii zapasowej
Sprawdź lutowanie układu DS1302
Sprawdź podłączenie oscylatora kwarcowego

Niedokładność temperatury

Sprawdź lutowanie termistora
Przeprowadzić kalibrację temperatury
Pozostawić czas na regulację otoczenia

Instrukcje ustawiania czasu:

Naciśnij i przytrzymaj przycisk UP, aż zacznie migać rok

Naciśnij UP, aby dostosować wartość

Naciśnij SET, aby potwierdzić i przejść do następnego ustawienia

Powtórz dla miesiąca, dnia, godziny i minuty.
