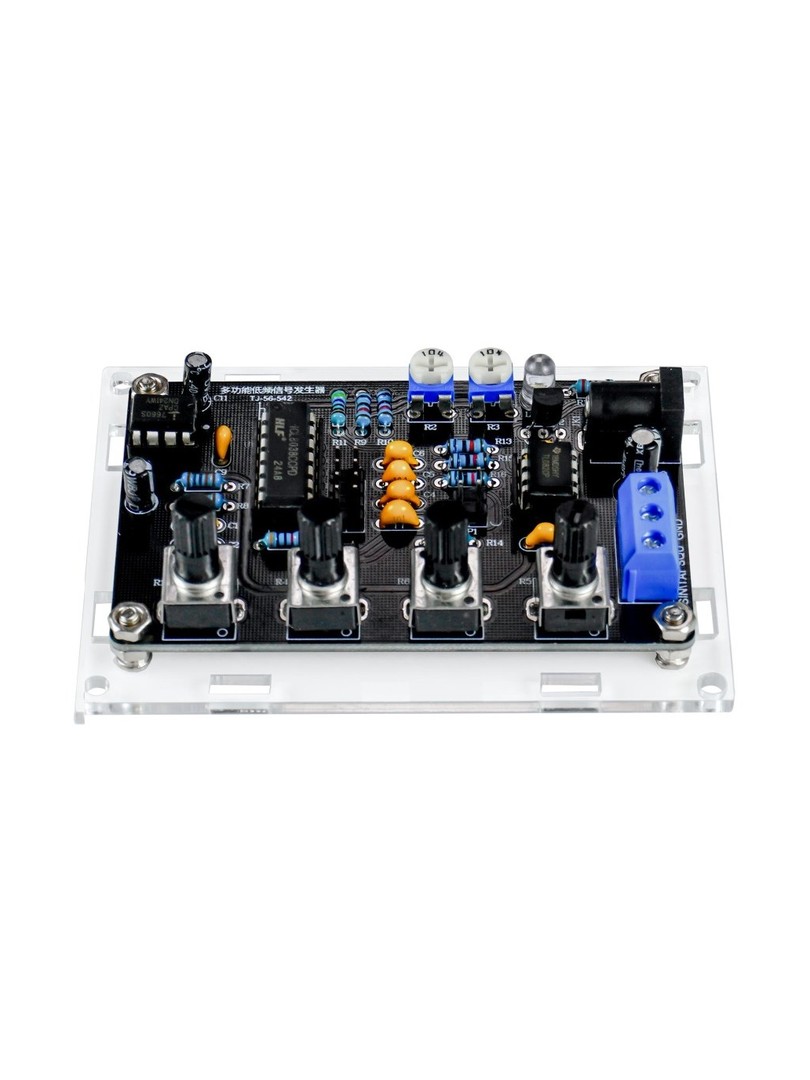

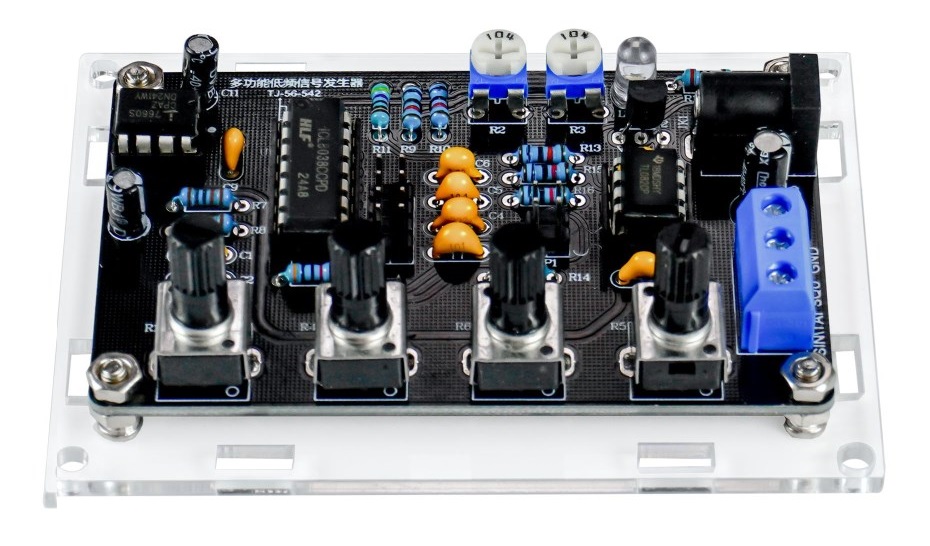

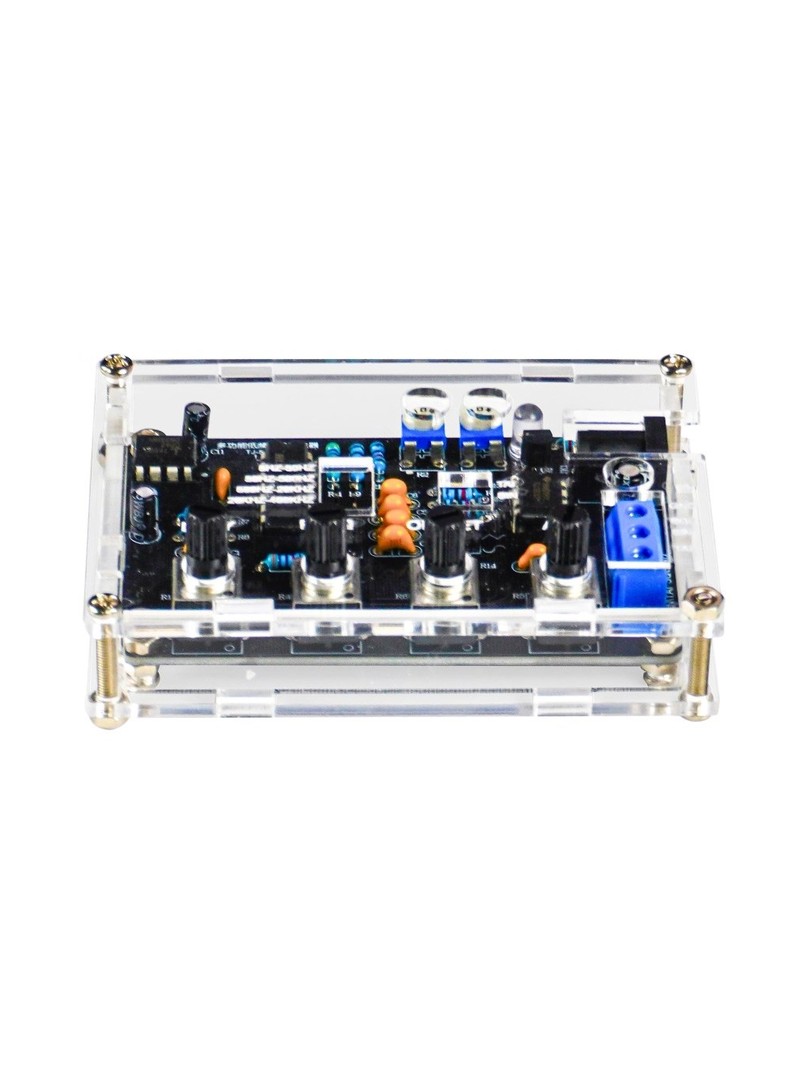

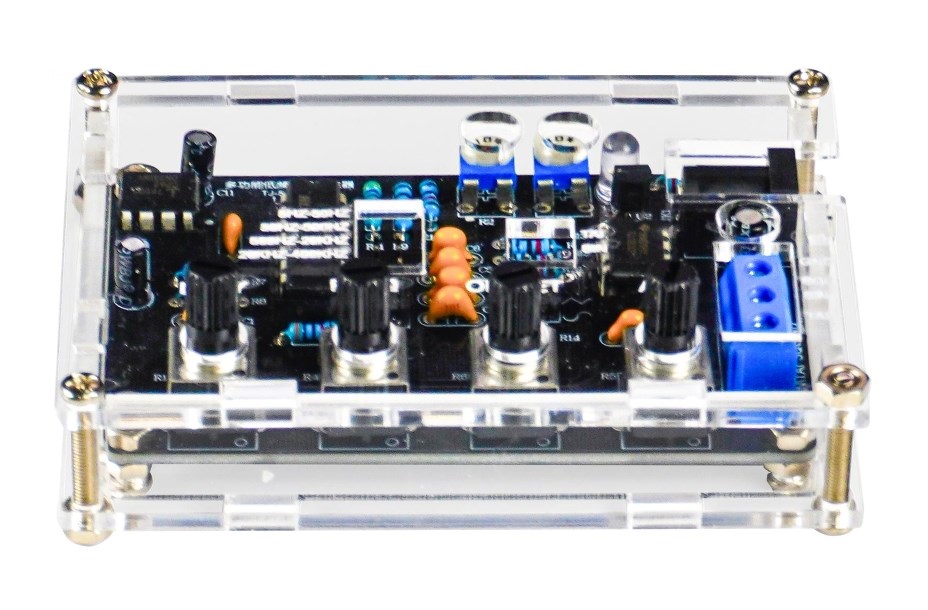

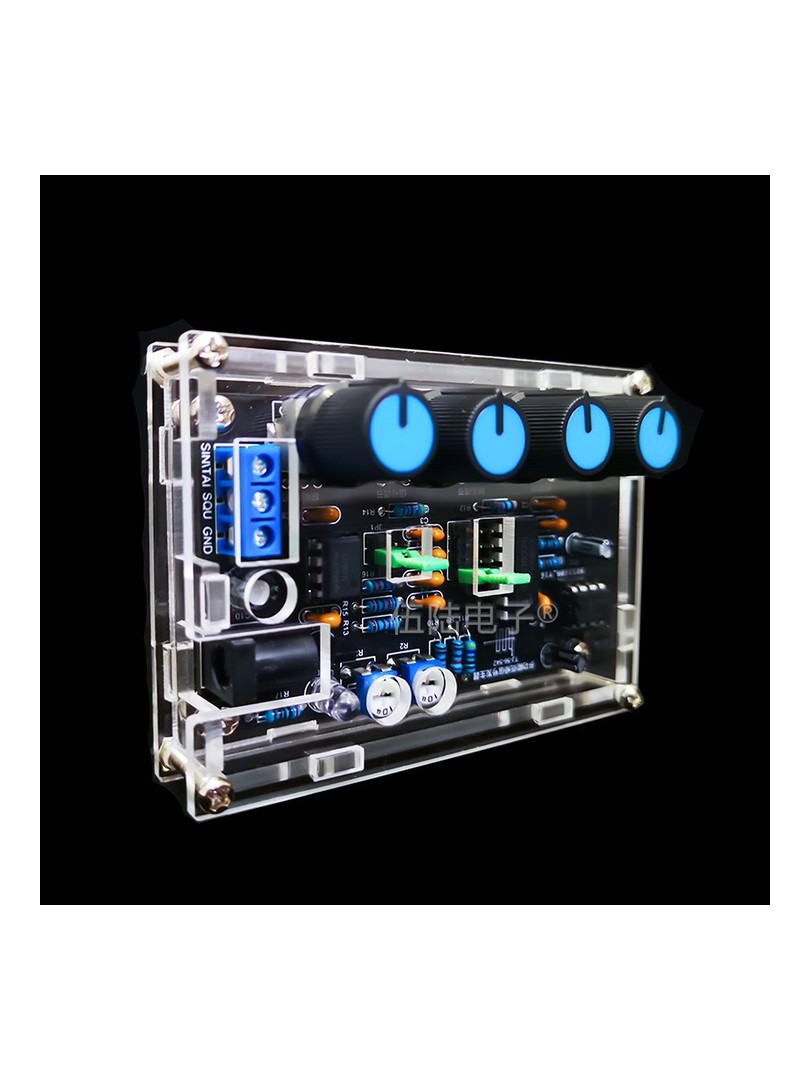

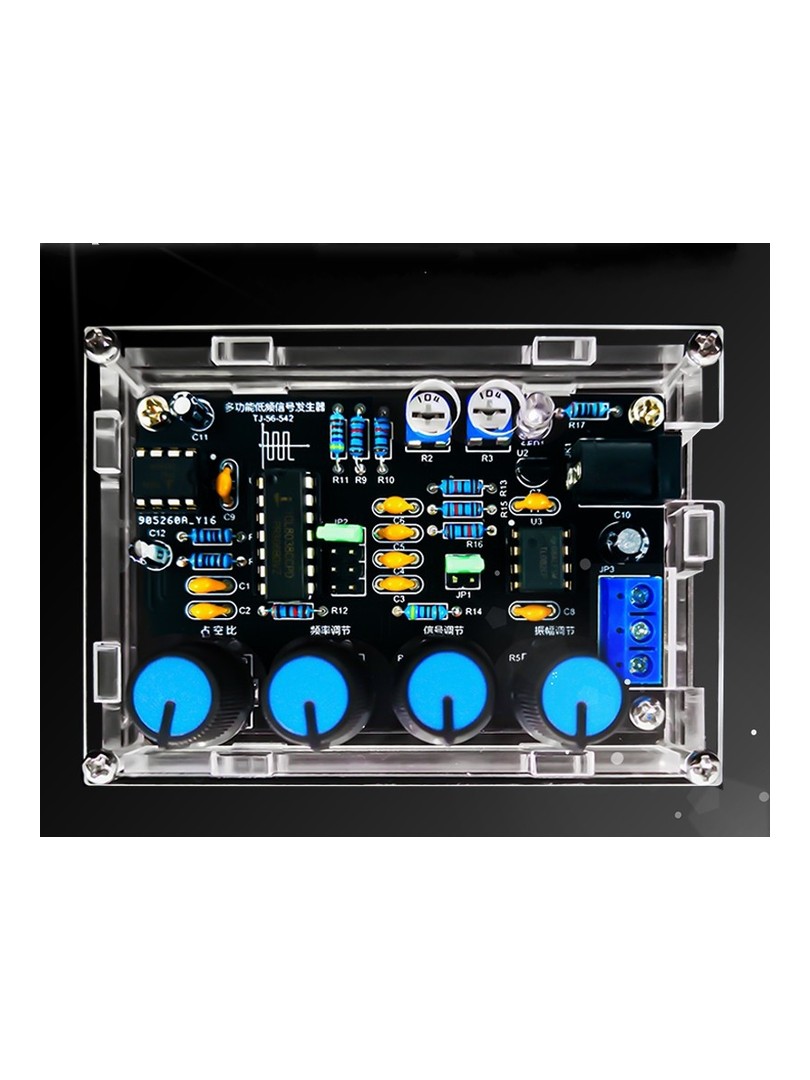

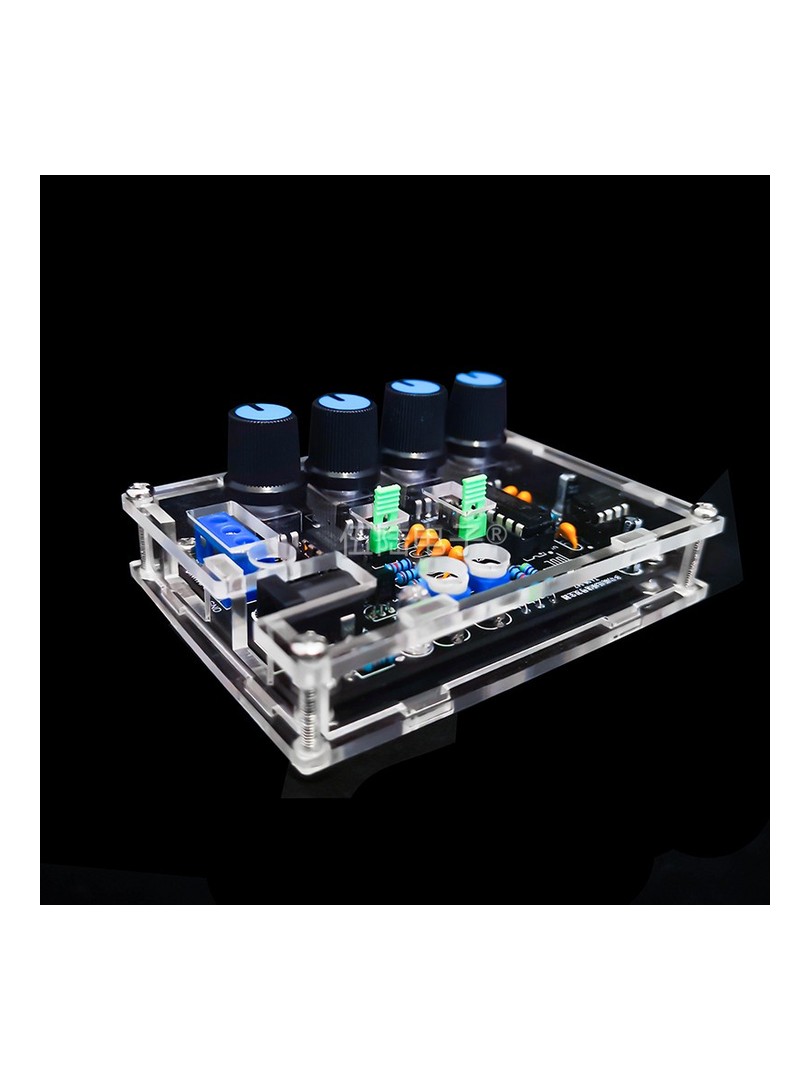

Zestaw do samodzielnego montażu generator sygnałów ICL8038 DIY Kit

Wielofunkcyjny generator sygnału ICL8038 - zestaw dla majsterkowiczów

Opis

Zestaw dla majsterkowiczów oparty jest na precyzyjnym generatorze funkcyjnym ICL8038, zdolnym do generowania przebiegów sinusoidalnych, trójkątnych, kwadratowych i piłokształtnych. Charakteryzuje się wysokim poziomem precyzji, szerokim zakresem częstotliwości i niskim poziomem zniekształceń, dzięki czemu nadaje się do użytku laboratoryjnego, testowania i edukacji elektronicznej. Dzięki regulowanej amplitudzie, częstotliwości, cyklowi pracy i polaryzacji DC, zestaw ten jest idealny do generowania przebiegów i zastosowań modulacyjnych.

Główne cechy

• Wyjścia przebiegów: sinusoidalny, trójkątny, kwadratowy, piłokształtny do przodu/do tyłu
• Zakres częstotliwości: 5Hz ~ 400kHz (regulowany)
• Zakres cyklu pracy: 2% ~ 95% (regulowany)
• Zniekształcenia fali sinusoidalnej: < 1%
• Liniowość fali trójkątnej: 0,1%
• Niski dryft temperaturowy: ≤ 50ppm/°C
• Amplituda wyjściowa: 0.1V ~ 11Vpp (przy zasilaniu 12V)
• Regulowane odchylenie DC: -7,5 V ~ +7,5 V
• Obsługa podwójnego wyjścia wzmacniacza mocy (nie są wymagane kondensatory sprzęgające)
• Regulowana amplituda i częstotliwość (strojenie zgrubne i precyzyjne)
• Wszystkie elementy przewlekane dla łatwiejszego montażu

Specyfikacja

Opis interfejsu

• SQU: Wyjście fali prostokątnej (stała amplituda)
• SIN/TAI: Wyjście fali sinusoidalnej lub trójkątnej
• GND: Uziemienie

Funkcje potencjometru

• R1: Regulacja cyklu pracy
• R4: Regulacja częstotliwości
• R6: Regulacja odchylenia DC
• R5: Regulacja amplitudy
• R2 / R3: Precyzyjne dostrajanie zniekształceń sinusoidalnych (niebieskie/białe potencjometry)

Instrukcja obsługi

1. Zasilanie 12V~15V DC. Nie przekraczać 15V.
2. Użyj JP1, aby wybrać wyjście:
   • Zwarcie 2 górnych pinów dla fali trójkątnej/sawtooth
   • Zwarcie 2 dolnych pinów dla fali sinusoidalnej
3. Użyj JP2, aby wybrać kondensator oscylacji:
   • 105 → 1-80Hz
   • 104 → 50-700Hz
   • 222 → 100-30kHz
   • 101 → 100-300kHz
4. Użyj oscyloskopu do obserwacji sygnału wyjściowego. W przypadku SQU, podłącz sondę do SQU i GND. Dla sinus/trójkąt, podłącz do SIN/TAI i GND.
5. Wybierz odpowiedni zakres oscyloskopu:
   • 105 → 2ms/div
   • 104 → 200µs/div
   • 222 → 10µs/div
   • 101 → 400ns/div

Wskazówki dotyczące montażu

• Lutowanie komponentów od niskiego do wysokiego profilu
• Sprawdź położenie i orientację komponentów przed lutowaniem
• Przestrzegaj orientacji układu scalonego; odwrotne włożenie spowoduje uszkodzenie układu scalonego
• Przytnij nadmiar przewodów po lutowaniu
• Podwójne sprawdzenie wszystkich połączeń przed włączeniem zasilania

Rozwiązywanie problemów

• Jeśli nie pojawi się żadna fala, dotknij palcem styków JP1 i obserwuj sygnał 50 Hz.
• Sprawdź, czy -9V jest generowane przez U4 (ICL7660S) i czy polaryzacja C11 jest prawidłowa.
• Jeśli nie ma sygnału na JP3, sprawdź piny 2 i 3 U1 za pomocą oscyloskopu (ustaw pokrętła w pozycji środkowej).

Zawartość opakowania

• 1 × Zestaw DIY generatora sygnału ICL8038 (niezmontowany)

Uwaga

• Jest to zestaw do samodzielnego lutowania. Wymagany montaż i lutowanie.
• Oscyloskop i zasilacz nie wchodzą w skład zestawu.
• Wygląd może się nieznacznie różnić w zależności od partii.
