Zestaw DIY do samodzielnego montażu kuli świetlnej LED z animacją i analizatorem muzyki MCU
Przegląd produktów
Model produktu: TJ-56-561
Typ produktu: Zestaw do samodzielnego montażu matrycy LED (wymagane lutowanie)
Główne komponenty: Mikrokontroler STC15W408S, 130 diod LED, odbiornik podczerwieni

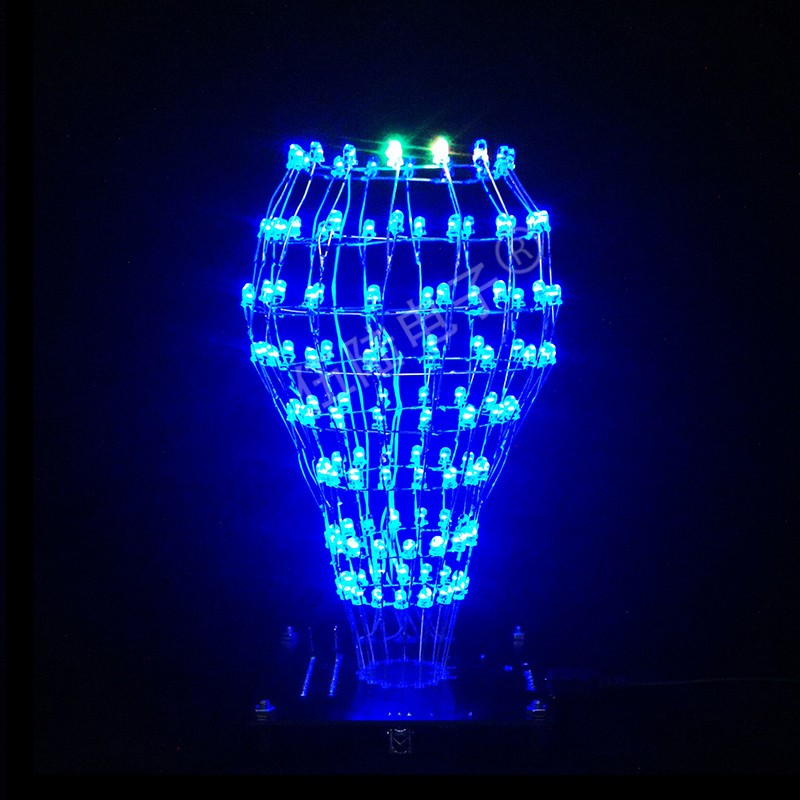

Zestaw ten jest elektronicznym projektem produkcyjnym zaprojektowanym w kształcie kulistej żarówki. Po zmontowaniu tworzy kulę emitującą światło 3D składającą się ze 130 diod LED rozmieszczonych w matrycy 8x12. Zestaw wykorzystuje typowe elementy przewlekane, dzięki czemu nadaje się do ćwiczeń lutowania. Gotowe urządzenie może wyświetlać zaprogramowane animacje i reagować na sygnały dźwiękowe lub pilota na podczerwień.
Specyfikacja techniczna
- Model produktu: TJ-56-561
- Zasilanie: 5V DC (przez gniazdo typu T, kabel USB do typu T w zestawie)
- Mikrokontroler: STC15W408S (wstępnie zaprogramowany)
- Liczba diod LED: 130 diod LED rozmieszczonych w matrycy 8x12
- Waga produktu: 66g
- Interfejs sterowania: Pilot na podczerwień (w zestawie)
- Wejście audio: Zintegrowane poprzez przewód zasilający (USB do kabla typu T)
- Tryby animacji: 16 animacji offline + 3 tryby widma + 1 dodatkowy tryb widma
- Funkcje pilota: Przełączanie trybów, 10-stopniowa regulacja prędkości animacji
Najważniejsze cechy
- Wstępnie zaprogramowany MCU: Mikrokontroler STC15W408S jest wstępnie zaprogramowany, zapewniając funkcjonalność natychmiast po udanym montażu.
- Praca w dwóch trybach: Działa zarówno jako samodzielny wyświetlacz animacji, jak i wizualizator widma reagujący na dźwięk.
- Pilot zdalnego sterowania: Zawiera pilota na podczerwień do wygodnego przełączania trybów i regulacji prędkości.
- Łatwe zasilanie: Zasilany za pomocą standardowej ładowarki USB 5 V przy użyciu dołączonego kabla zasilającego USB do typu T, który przenosi również sygnał audio.
- Sferyczna konstrukcja 3D: Unikalny kulisty kształt żarówki ze 130 diodami LED rozmieszczonymi w matrycy 8x12 zapewnia imponujące efekty wizualne.
- Wiele trybów animacji: 16 animacji światła w trybie offline oraz 4 tryby widma dla urozmaicenia.
- Kontrola prędkości: 10-stopniowa regulacja prędkości animacji za pomocą pilota.
- Reagowanie na dźwięk: Diody LED reagują na dźwięk, zapewniając wizualizację widma muzycznego.
Zasada działania
Sferyczne światło składa się z matrycy 8x12 LED. Mikrokontroler STC15W408S steruje oświetleniem każdej pojedynczej diody, zarządzając poziomami wierszy i kolumn za pośrednictwem 10 pinów I/O.
Tryb animacji offline
Wstępnie zaprogramowany mikrokontroler przełącza się między 16 wbudowanymi animacjami świateł. Można je kontrolować i przełączać za pomocą dołączonego pilota na podczerwień. Prędkość animacji można regulować na 10 różnych poziomach.
Tryb Spectrum
Obwód może akceptować zewnętrzne sygnały audio za pośrednictwem kabla zasilającego. Po podłączeniu źródła dźwięku (takiego jak smartfon, odtwarzacz MP3 lub komputer), diody LED reagują na częstotliwości dźwięku, tworząc wizualny wyświetlacz widma, który tańczy w rytm muzyki.
Lista komponentów
- Mikrokontroler: STC15W408S (wstępnie zaprogramowany)
- Diody LED: 130 przelotowych diod LED
- Konfiguracja matrycy: układ matrycy LED 8x12
- Sterowanie: Odbiornik podczerwieni do zdalnej obsługi
- Interfejs zasilania: Gniazdo typu T dla zasilania USB i wejścia audio
- Komponenty pomocnicze: Rezystory, kondensatory, gniazdo IC, płytka PCB
Zawartość opakowania

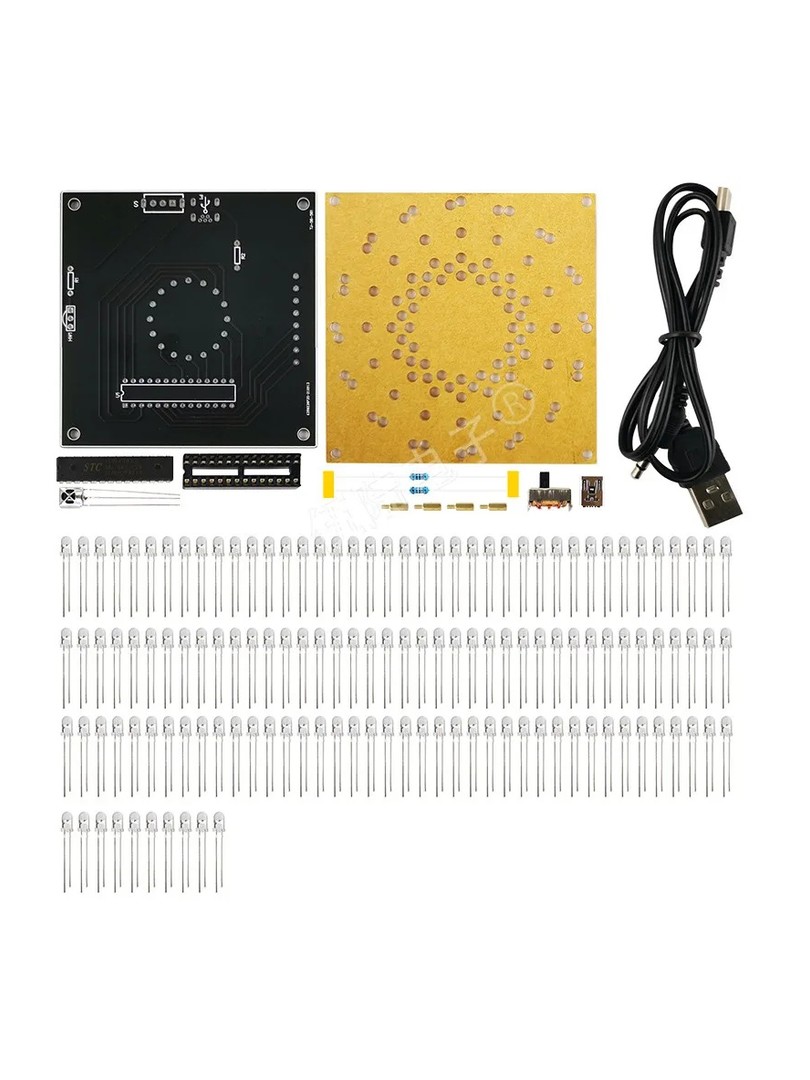

- 1x Płytka bazowa PCB
- 1x Zestaw elementów przewlekanych (130 diod LED, rezystory, gniazdo IC itp.)
- 1x Mikrokontroler STC15W408S (wstępnie zaprogramowany)
- 1x Pilot zdalnego sterowania na podczerwień
- 1x Kabel zasilający USB do typu T (do zasilania i wejścia audio)
- Instrukcja obsługi / przewodnik montażu
Informacje dotyczące montażu
Ten zestaw wykorzystuje typowe komponenty z otworami przelotowymi, dzięki czemu nadaje się do ćwiczenia lutowania. Kulista konstrukcja wymaga starannego umieszczenia diod LED, aby uzyskać kulisty kształt 3D. Diody LED muszą być przylutowane na odpowiednich wysokościach i pod odpowiednimi kątami, aby po całkowitym zmontowaniu uzyskać kształt kulistej żarówki.
- Poziom umiejętności lutowania: Średnio zaawansowany
- Szacowany czas montażu: 2-4 godziny w zależności od doświadczenia
- Diody LED rozmieszczone w konfiguracji matrycy 8 rzędów x 12 kolumn
- Wszystkie elementy są przewlekane, co ułatwia lutowanie
Zastosowania
- Trening lutowania i elektroniki
- Projekt oświetlenia dekoracyjnego DIY
- Wizualizator widma muzycznego dla systemów audio
- Demonstracja programowania mikrokontrolerów
- Edukacja STEM i projekty hobbystyczne
- Unikalna dekoracja biurka lub prezent
Ważne uwagi
- Jest to zestaw DIY wymagający lutowania i montażu
- Zasilacz USB 5 V nie wchodzi w skład zestawu (kabel USB do typu T wchodzi w skład zestawu)
- Mikrokontroler jest wstępnie zaprogramowany - nie wymaga programowania
- Zalecana podstawowa wiedza z zakresu elektroniki i umiejętności lutowania
- Postępuj zgodnie z instrukcjami montażu, aby uzyskać prawidłowe rozmieszczenie diod LED i formowanie kuli
- Pilot na podczerwień wymaga baterii (brak w zestawie)
- Źródło dźwięku nie jest dołączone (smartfon, odtwarzacz MP3 lub komputer wymagany do trybu widma)
Ten zestaw jest przeznaczony dla entuzjastów elektroniki i studentów, którzy chcą rozwijać umiejętności lutowania podczas tworzenia wizualnie dynamicznego projektu LED.
