Zestaw DIY do samodzielnego montażu ultradźwiękowego miernika odległości

Ultradźwiękowy miernik odległości Zestaw DIY Płytka drukowana alarmu radaru wstecznego

Przegląd produktów

Model produktu: TZ-TJ-56-729-1

Nazwa produktu: Zestaw do samodzielnego montażu dalmierza ultradźwiękowego z mikrokontrolerem

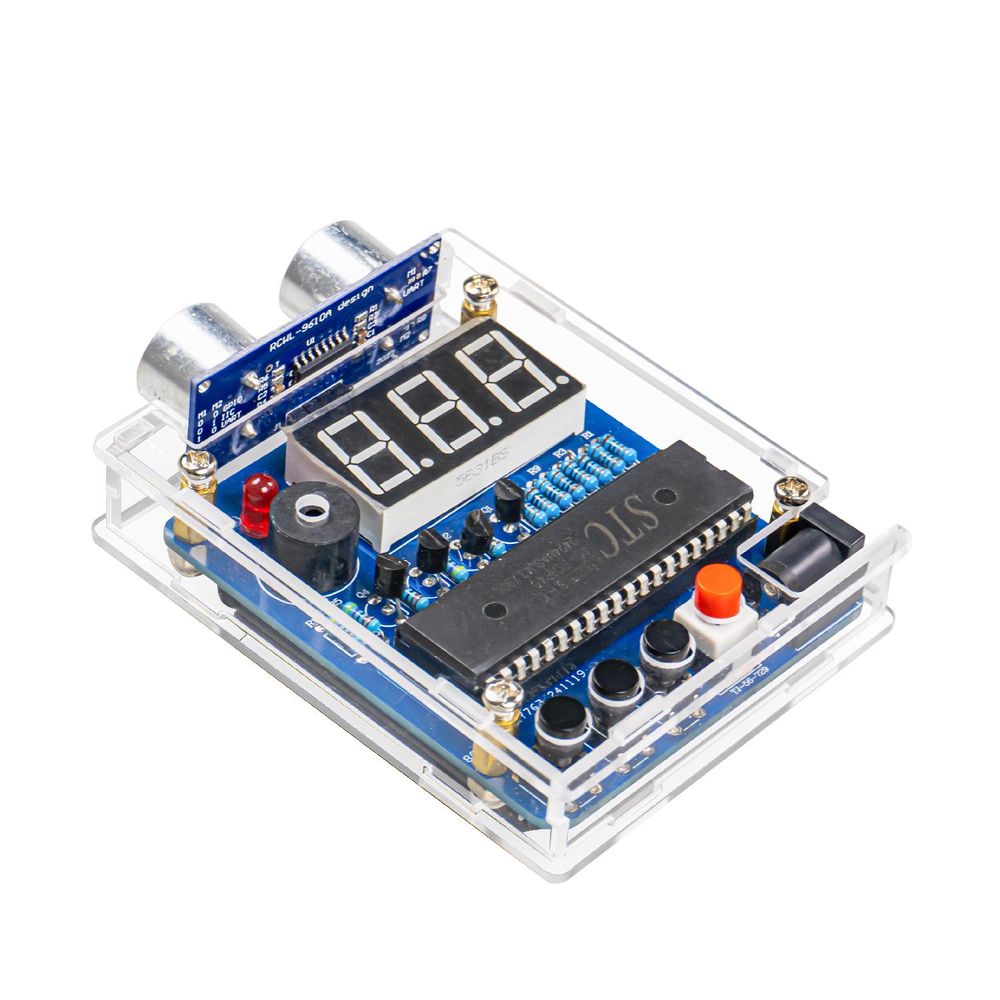

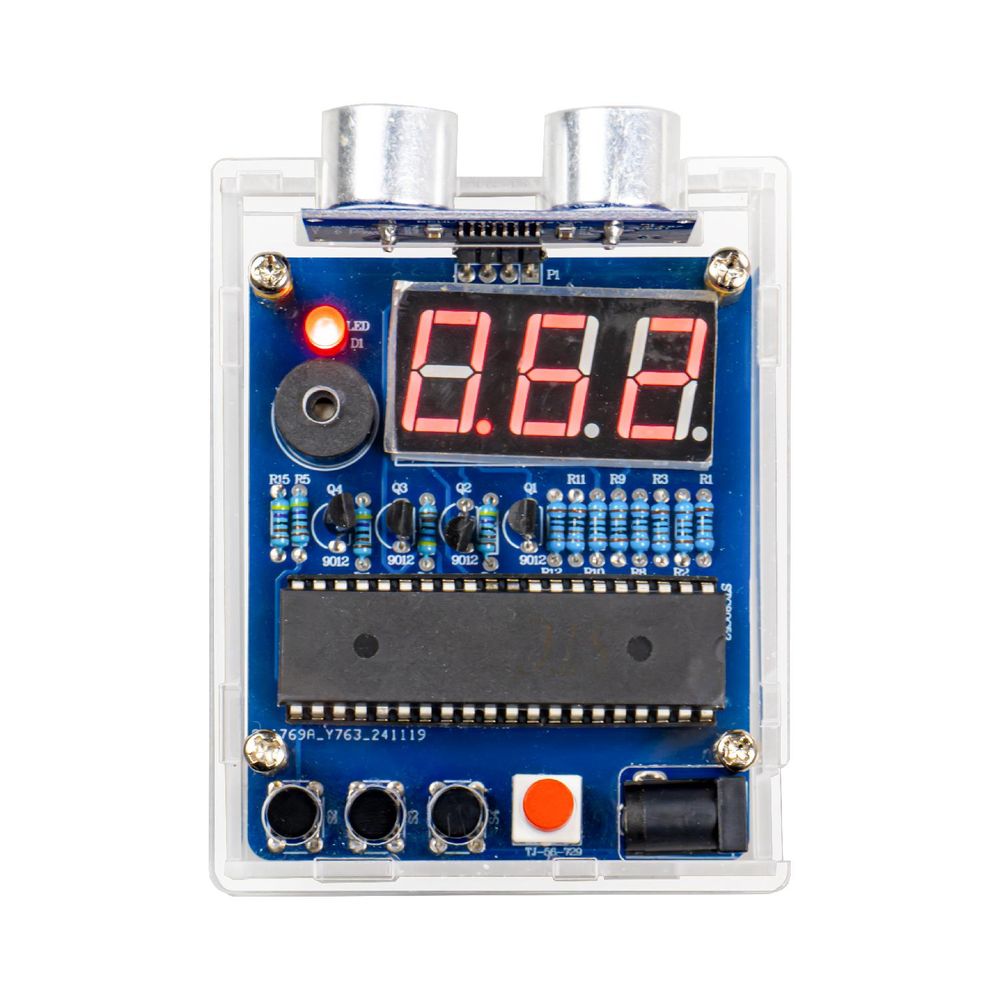

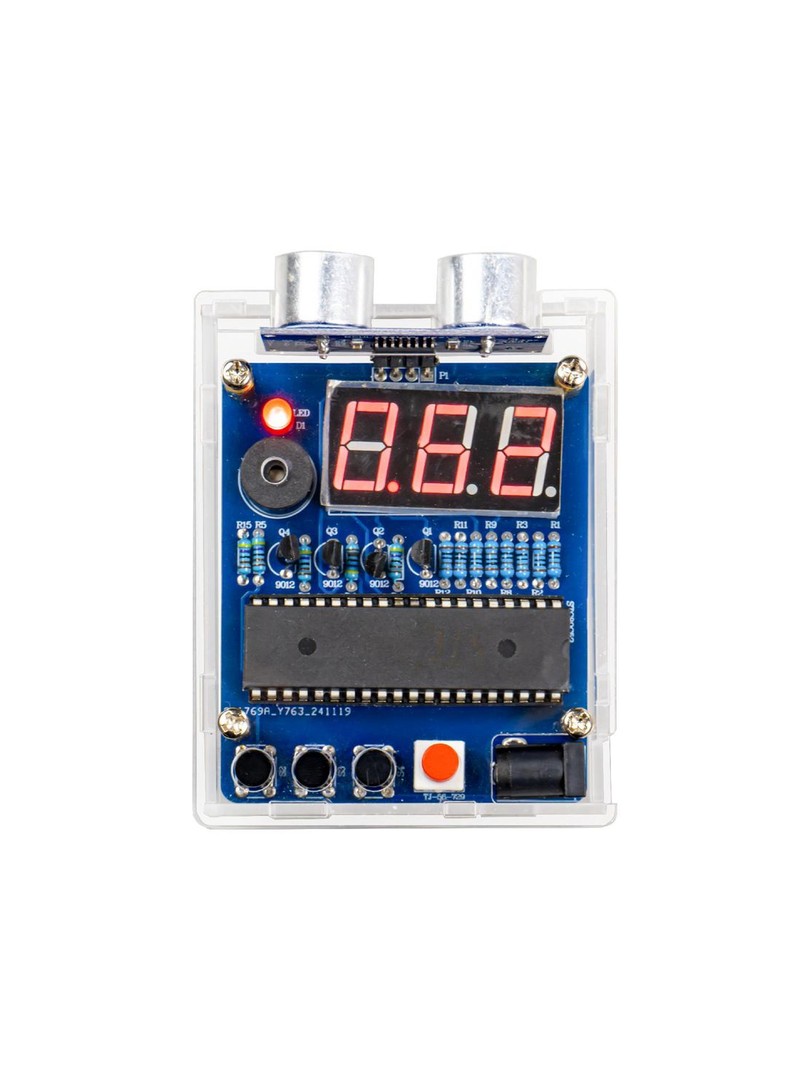

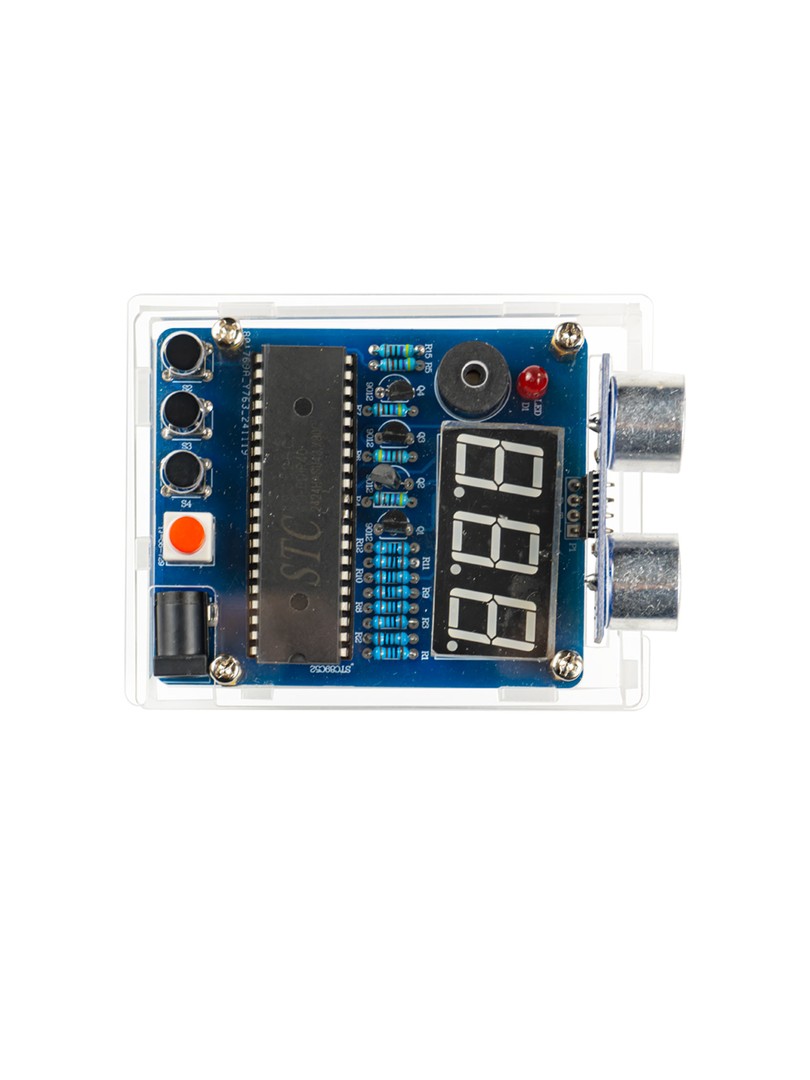

Funkcjonalny zestaw do samodzielnego montażu dalmierza ultradźwiękowego oparty na mikrokontrolerze STC89C51. Mierzy odległość od 0 do 4 metrów za pomocą modułu ultradźwiękowego HC-SR04, wyświetla odczyty w czasie rzeczywistym na 3-cyfrowym wyświetlaczu LED. Posiada programowalne alarmy górnego/dolnego limitu z sygnalizacją brzęczykiem - idealne do zastosowań w radarach wstecznych. Zawiera akrylową obudowę. Wymaga lutowania - idealny do nauki systemów pomiarowych opartych na mikrokontrolerach.

Obwód wykorzystuje mikrokontroler STC89C51 jako rdzeń sterujący, okresowo steruje modułem ultradźwiękowym w celu wysyłania fal dźwiękowych, a następnie odbiera odbite echo. Mierząc czas trwania odbitego echa, można uzyskać długość odległości celu, a na koniec zmierzone dane zostaną wyświetlone za pomocą lampy cyfrowej. Trzy przełączniki dotykowe służą do ustawiania górnego i dolnego limitu alarmów, a gdy zmierzona odległość jest wyższa niż górny limit lub niższa niż dolny limit, brzęczyk emituje dźwięk.

Ten produkt jest zestawem do samodzielnego montażu, a nie produktem końcowym! Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-729-1
• Nazwa produktu: Zestaw dla majsterkowiczów z mikrokontrolerem i dalmierzem ultradźwiękowym
• Mikrokontroler: STC89C51 (architektura 8051)
• Moduł ultradźwiękowy: HC-SR04 (w zestawie) - stabilny zakres pomiarowy do 4 metrów
• Zakres pomiarowy: 0 - 4 metry
• Wyświetlacz: 3-cyfrowy cyfrowy wyświetlacz LED - pokazuje zmierzoną odległość w czasie rzeczywistym
• Alarm: Brzęczyk z programowalnymi górnymi/dolnymi limitami
• Elementy sterujące: 3 przełączniki dotykowe (do ustawiania górnego i dolnego limitu alarmów)
• Zasilanie: DC 5V (interfejs DC)

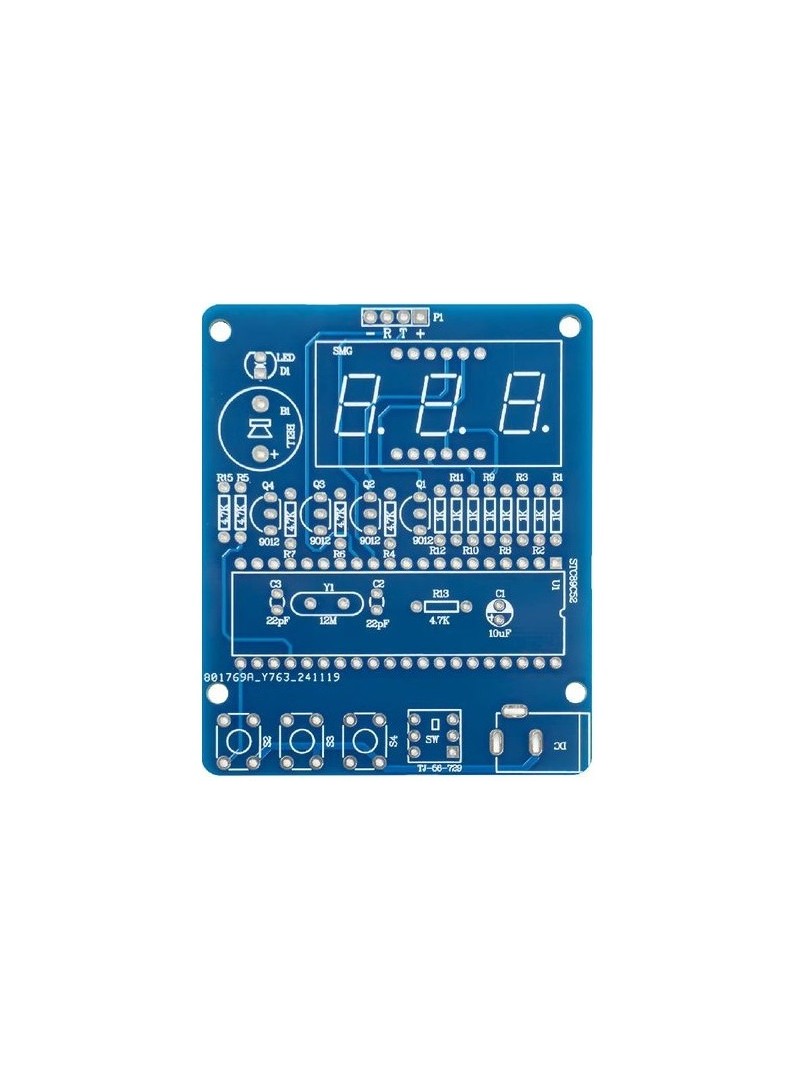

• Rozmiar płytki drukowanej: 60 x 72 mm

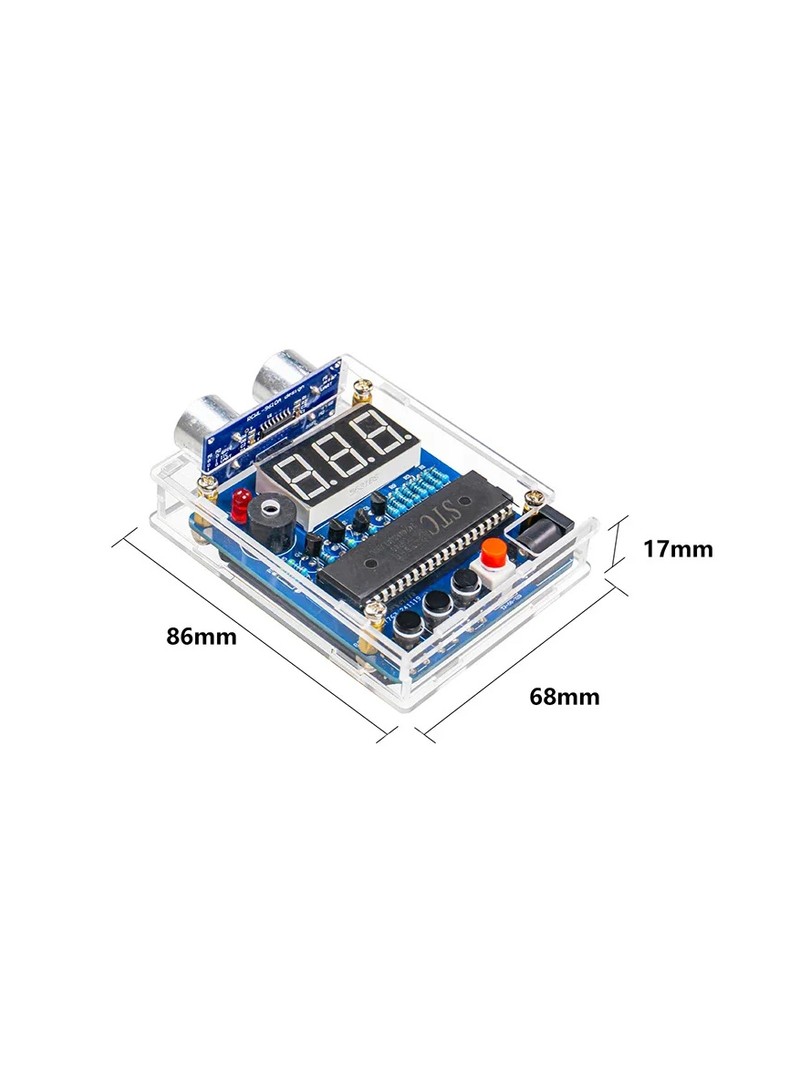

• Wymiary obudowy: 86 x 68 x 17 mm

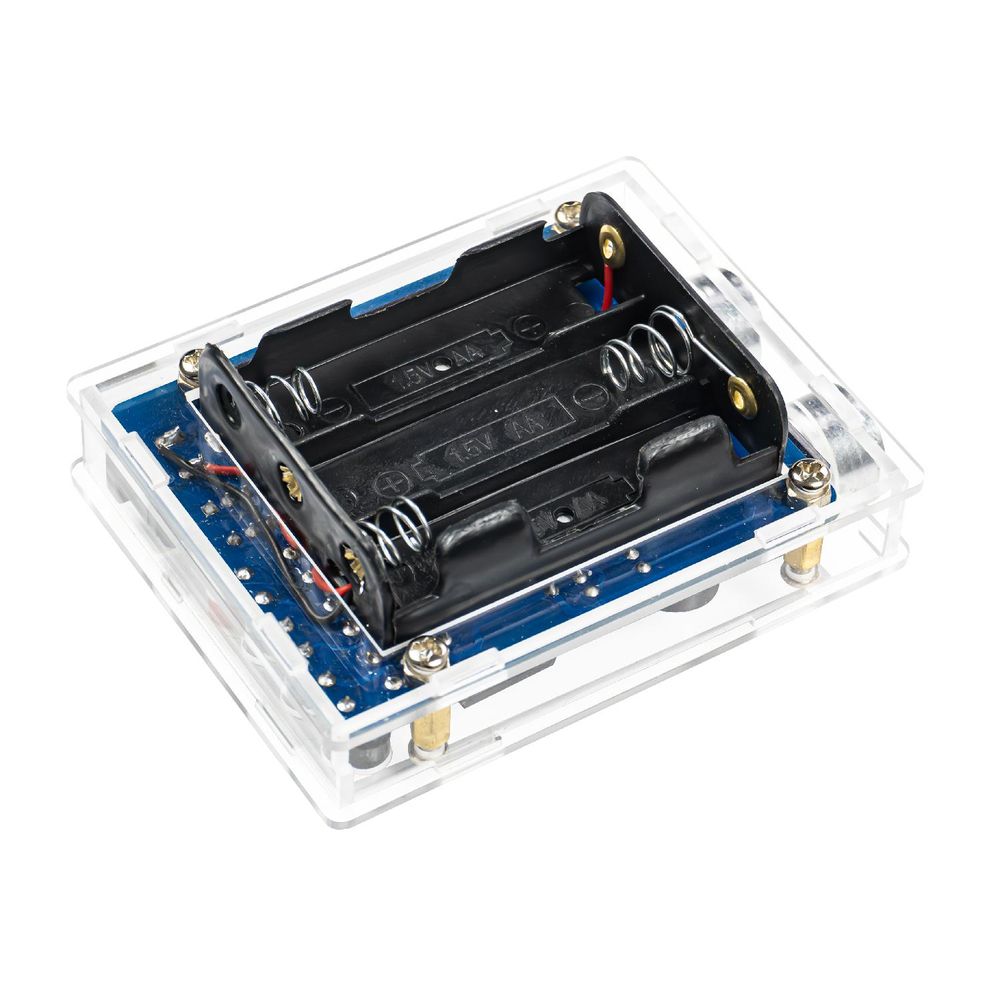

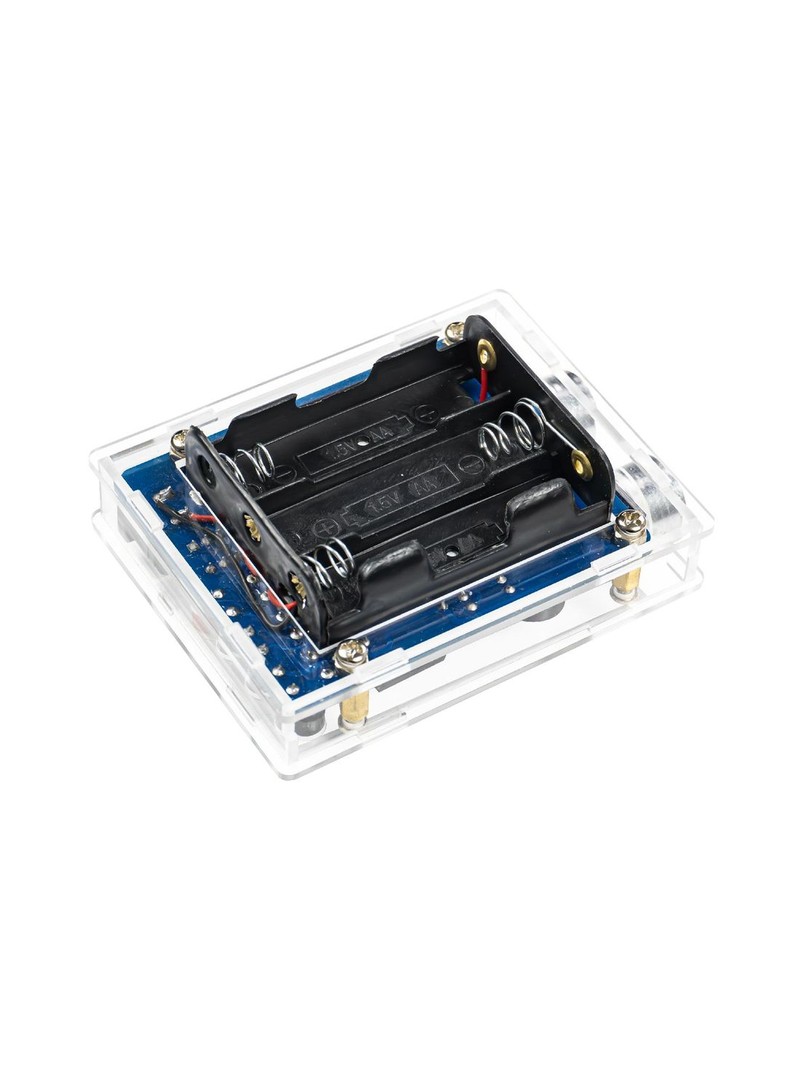

• Obudowa: Akrylowa obudowa w zestawie - akrylowa obudowa o wysokiej przezroczystości z precyzyjnym laserowym cięciem
• Osprzęt montażowy: Sześciokątne mosiężne słupki do stabilnego, profesjonalnego montażu
• Zastosowanie: Pomiar odległości, symulacja radaru wstecznego, wykrywanie przeszkód

Opis produktu

Zestaw do samodzielnego montażu ultradźwiękowego miernika odległości demonstruje praktyczną technologię pomiaru odległości przy użyciu klasycznego mikrokontrolera STC89C51 i czujnika ultradźwiękowego HC-SR04. Jest to idealny projekt do nauki systemów wbudowanych, interfejsów czujników i systemów alarmowych.

Zasada działania

• Mikrokontroler STC89C51: Rdzeń sterujący - okresowo wyzwala moduł ultradźwiękowy do emitowania fal dźwiękowych.
• Moduł ultradźwiękowy HC-SR04: Emituje fale dźwiękowe i odbiera odbite echa.
• Pomiar czasu przelotu: MCU mierzy czas trwania echa, a następnie oblicza odległość do celu.
• Wyświetlacz LED: Pokazuje odległość w czasie rzeczywistym na 3-cyfrowym wyświetlaczu cyfrowym.
• Programowalne alarmy: Trzy przyciski pozwalają ustawić górny i dolny limit odległości.
• Alarm brzęczyka: Dźwięk, gdy zmierzona odległość przekracza limity - idealny do symulacji radaru wstecznego.

Cechy konstrukcyjne

• Wysokiej jakości akrylowa obudowa: Staranna konstrukcja, wycinana laserowo z folią ochronną, która jest łatwa do oderwania, ale niełatwa do rozdarcia.
• Sześciokątne miedziane słupki: Wykonane z wysokiej jakości materiałów, łatwe i szybkie w montażu.
• Komponenty z otworami przelotowymi: Idealne do ćwiczenia lutowania i rozwijania umiejętności.

Cechy i korzyści

• Dokładny zakres ultradźwiękowy: Moduł HC-SR04 - stabilny pomiar do 4 metrów, odpowiedni do różnych zastosowań wykrywania odległości.
• STC89C51 MCU: Standardowa architektura 8051 - doskonała do nauki podstaw mikrokontrolerów.
• 3-cyfrowy wyświetlacz LED: Odczyt odległości w czasie rzeczywistym - aktualna odległość od przeszkody wyświetlana w czytelny sposób.
• Programowalne alarmy graniczne: Ustawianie górnych i dolnych progów za pomocą 3 przycisków w celu dostosowania stref alarmowych.
• Sygnalizacja brzęczykiem: Alarmuje, gdy obiekt wejdzie/wyjdzie z bezpiecznej strefy - idealny do demonstracji radaru wstecznego.
• Symulacja radaru wstecznego: Demonstruje zasady działania czujnika parkowania z alarmami dźwiękowymi.
• Wysokiej jakości akrylowa obudowa: Wycinana laserowo, przezroczysta obudowa z folią ochronną - profesjonalny wygląd.
• Montaż na mosiężnym słupku: Stabilny i profesjonalny montaż za pomocą sześciokątnych miedzianych słupków.
• Wyświetlacz LED: Wizualna informacja zwrotna dla pomiaru odległości w czasie rzeczywistym.
• Funkcja alarmu radarowego: Ostrzega użytkowników, gdy obiekty wejdą w zakres wykrywania.
• Układ scalony STC: Niezawodny komponent zapewniający stabilną pracę.
• Zestaw do lutowania DIY: Praktyczny projekt do nauki elektroniki i umiejętności lutowania.
• Wartość edukacyjna: Nauka o mikrokontrolerach, wykrywaniu ultradźwięków, pomiarach czasowych i obsłudze przerwań.
• Praktyczne zastosowanie: Może być używany jako prosty miernik odległości lub detektor przeszkód w różnych projektach.

Zawartość opakowania

• 1x Płytka główna (60 x 72 mm)
• 1x mikrokontroler STC89C51 (wstępnie zaprogramowany z oprogramowaniem do pomiaru odległości)
• 1x moduł ultradźwiękowy HC-SR04
• 1x 3-cyfrowy wyświetlacz LED
• 1x Buzzer
• 3x przełączniki dotykowe (przyciski) - do ustawiania limitów
• Rezystory, kondensatory, tranzystory i wszystkie niezbędne elementy elektroniczne
• 1x Interfejs zasilania DC
• 1x Akrylowe panele obudowy (86 x 68 x 17 mm, wycinane laserowo) - akrylowa powłoka o wysokiej przezroczystości
• 1x Sześciokątne mosiężne słupki i zestaw elementów montażowych
• Instrukcja montażu

Uwaga: zasilacz 5 V DC nie wchodzi w skład zestawu.

Zastosowania

• Pomiar odległości: Pomiar odległości obiektu do 4 metrów do różnych zastosowań.
• Symulacja radaru cofania: Programowalny alarm naśladuje czujniki parkowania samochodu z alarmami dźwiękowymi.
• Wykrywanie przeszkód: System alarmowy dla robotyki, bezpieczeństwa lub wykrywania bliskości.
• Nauka mikrokontrolerów: Zrozumienie programowania STC89C51, operacji timera/licznika i interfejsów peryferyjnych.
• Praktyka lutowania: Komponenty przewlekane z przejrzystym układem dla rozwoju umiejętności.
• Demonstracja edukacyjna: Nauka zasad ultradźwiękowych, pomiaru czasu przelotu i przetwarzania echa.
• Projekt DIY: Zbuduj funkcjonalne narzędzie pomiarowe do użytku na stole warsztatowym lub w laboratorium.
• Szkolenie z elektroniki: Praktyczne eksperymenty dla edukacji technicznej.

Instrukcja obsługi

1. Włączanie zasilania: Podłącz zasilanie 5 V DC do interfejsu DC.
2. Normalne działanie: Obwód automatycznie rozpoczyna działanie - wyświetlacz LED pokazuje odległość do celu w czasie rzeczywistym.
3. Ustawianie limitów alarmowych: Użyj 3 przełączników dotykowych, aby zaprogramować górny i dolny próg odległości (szczegółowe informacje na temat funkcji przycisków znajdują się w instrukcji obsługi).
4. Wskazanie alarmu:
   • Dźwięk brzęczyka, gdy zmierzona odległość jest większa niż górny limit.
   • Dźwięk brzęczyka, gdy zmierzona odległość jest mniejsza niż dolny limit.
   • Brzęczyk pozostaje cichy, gdy odległość mieści się w zaprogramowanym zakresie
5. Demo radaru wstecznego: Umieść obiekt w różnych odległościach od czujnika ultradźwiękowego - obserwuj odczyty wyświetlacza i nasłuchuj alarmu, gdy obiekt wejdzie/wyjdzie z zaprogramowanej strefy.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.
• Zasilanie: Wymaga zewnętrznego źródła zasilania DC 5V (brak w zestawie).
• Wstępnie zaprogramowany MCU: Mikrokontroler jest dostarczany z oprogramowaniem układowym do pomiaru odległości - do podstawowego użytku nie jest wymagane programowanie.
• Moduł ultradźwiękowy: HC-SR04 w zestawie - standardowy 4-pinowy interfejs ze stabilnym pomiarem do 4 metrów.
• Zakres pomiaru: 0-4 metrów - wydajność zależy od materiału powierzchni docelowej, rozmiaru i warunków środowiskowych.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Obudowa akrylowa: Folia ochronna na panelach - zdejmij po montażu, aby uzyskać krystaliczną przejrzystość.
• Mosiężne słupki: Zapewnij prawidłowe wyrównanie podczas montażu, aby uzyskać stabilną strukturę.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod, tranzystorów i kondensatorów elektrolitycznych.

Dane techniczne

• MCU: STC89C51 (kompatybilny z 8051)
• Czujnik: HC-SR04 ultradźwiękowy (zasięg 4 m)
• Wyświetlacz: 3-cyfrowa dioda LED ze wspólną katodą
• Alarm: Brzęczyk piezoelektryczny
• Wejście: 3x przyciski do ustawiania limitów
• Zasilanie: 5V DC przez interfejs
• Materiał PCB: Standard FR-4

Podsumowanie

Zestaw do samodzielnego montażu ultradźwiękowego miernika odległości TZ-TJ-56-729-1 stanowi kompleksowe wprowadzenie do systemów pomiarowych opartych na mikrokontrolerach. Dzięki rdzeniowi STC89C51, czujnikowi HC-SR04, programowalnym alarmom i dołączonej obudowie akrylowej, jest to idealne rozwiązanie do nauki programowania wbudowanego, łączenia czujników i praktycznego projektowania alarmów. Zbuduj własny radar wsteczny lub miernik odległości, rozwijając jednocześnie cenne umiejętności elektroniczne.
