Zestaw DIY do samodzielnego montażu trójkolorowej lampy stroboskopowej LED NE555
Przegląd produktów
Model produktu: TJ-56-715
Nazwa produktu: Zestaw trójkolorowego światła stroboskopowego
Zestaw trójkolorowego światła stroboskopowego dla majsterkowiczów z czerwonymi, niebieskimi i białymi diodami LED. Oparty na układach scalonych NE555 i CD4017, zestaw ten tworzy naprzemienny wzór migania: czerwony i niebieski błysk dwa razy każdy, a następnie pojedynczy biały błysk, powtarzający się cyklicznie. Idealny do nauki DIY, oświetlenia otoczenia i projektów dekoracyjnych.

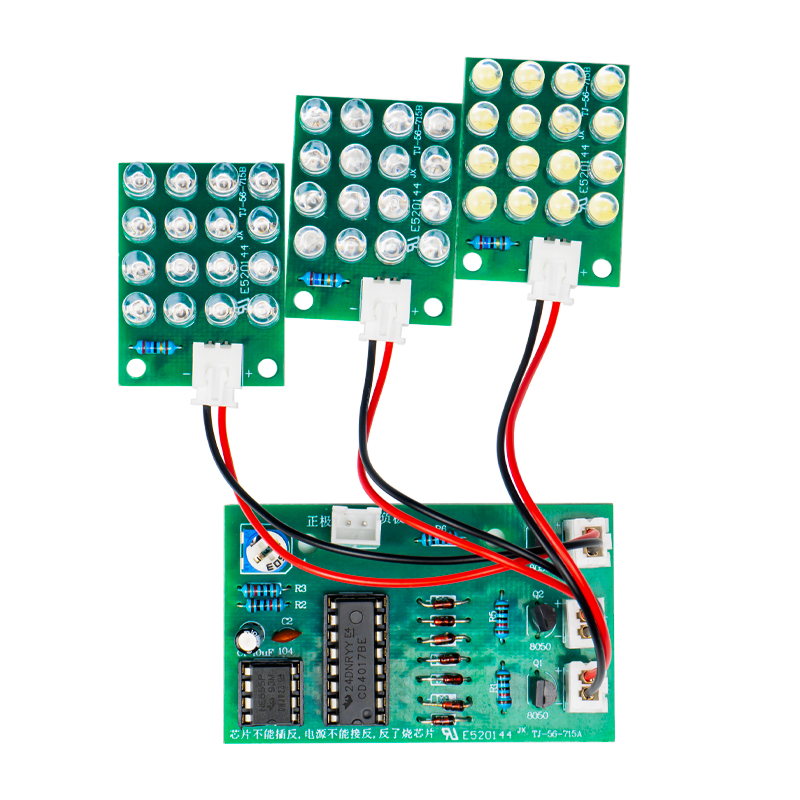

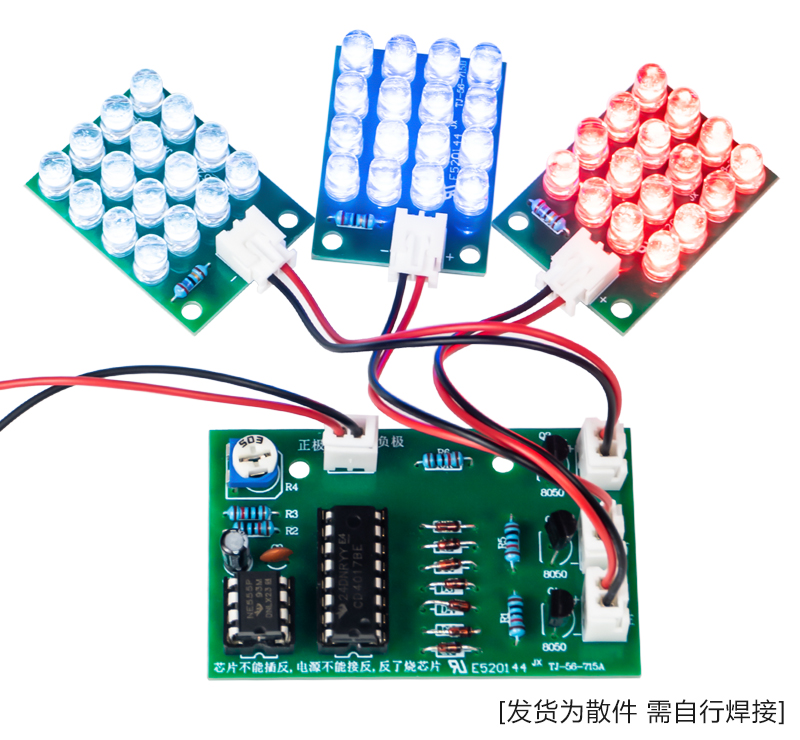

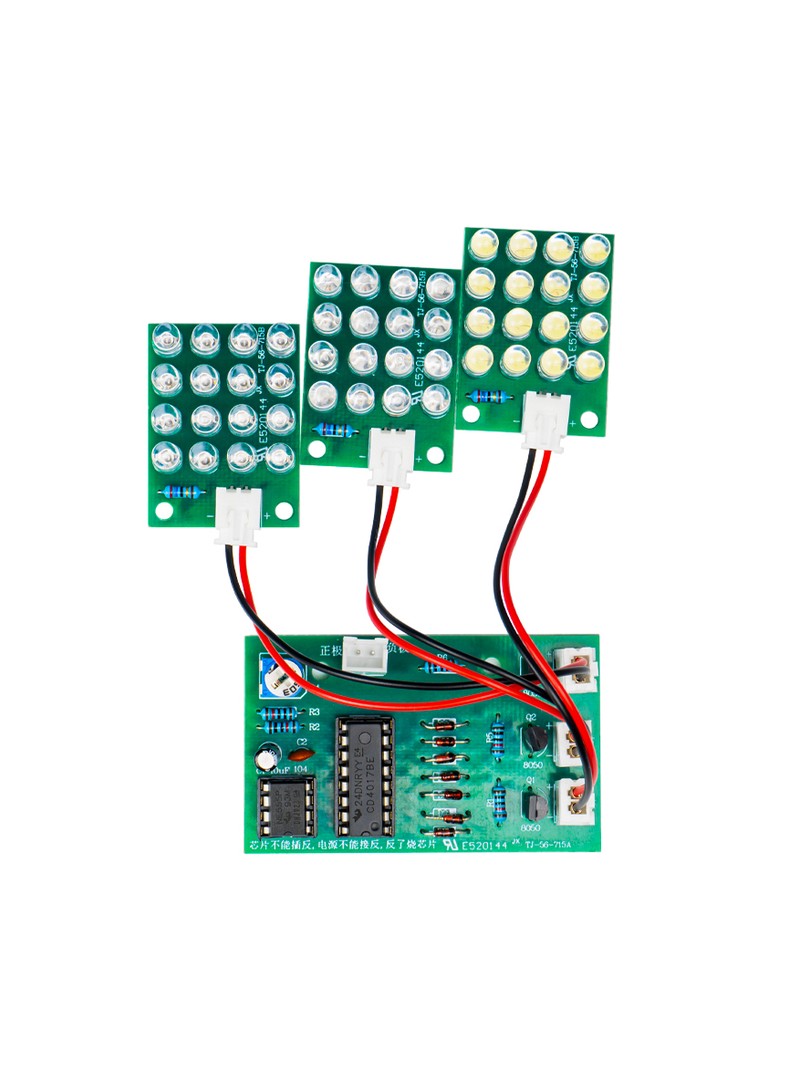

Zestaw składa się z płytki sterującej i trzech oddzielnych płytek z diodami LED w kolorze czerwonym, niebieskim i białym. Po włączeniu zasilania obwód generuje dynamiczną sekwencję migania: czerwona i niebieska dioda migają dwa razy, po czym biała dioda miga raz, a wzór ten powtarza się w sposób ciągły.
Kluczowe specyfikacje
- Model produktu: TJ-56-715
- Nazwa produktu: Zestaw trójkolorowego światła stroboskopowego
- Zasilanie: DC 12V

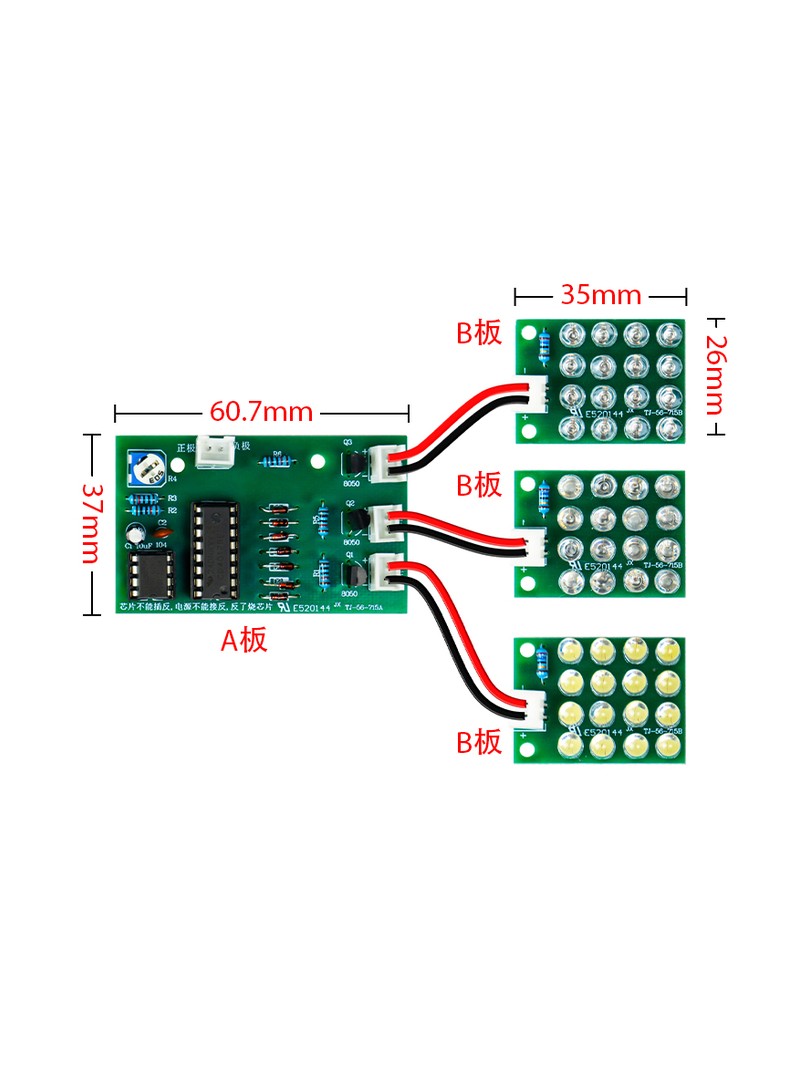

- Rozmiar płytki sterującej: 60,7 x 37 mm
- Rozmiar płytki LED: 35 x 26 mm (każda)
- Materiał PCB: Jednostronny FR-4 1,6 mm, zielona maska lutownicza, biały sitodruk
- Podstawowe układy scalone: NE555 Timer, CD4017 Licznik dekadowy
- Kolory diod LED: Czerwony, Niebieski, Biały
- Funkcja: Naprzemiennie migający wzór światła
Opis produktu

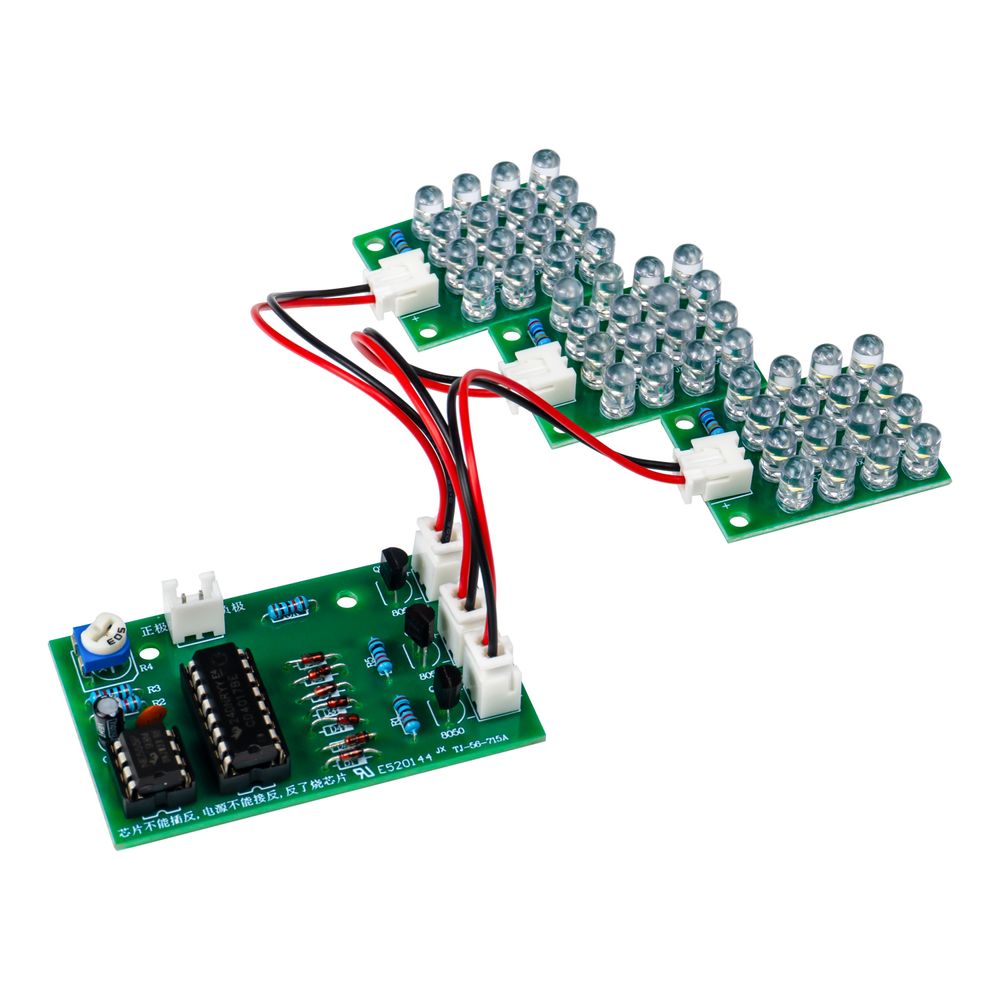

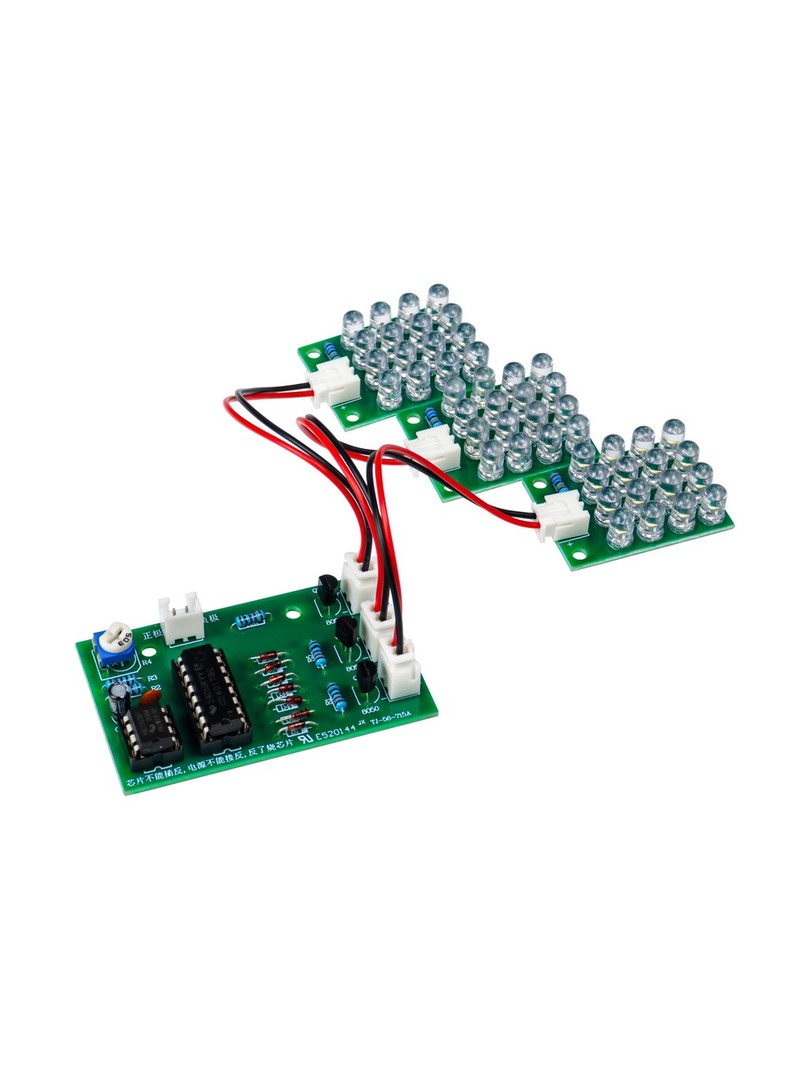

Ten trójkolorowy zestaw światła stroboskopowego składa się z płytki sterującej A i trzech paneli świetlnych B, odpowiednio w kolorach czerwonym, niebieskim i białym. Po włączeniu zasilania panele światła czerwonego i niebieskiego migają kolejno dwa razy, po czym panel światła białego miga raz i cykl ten się powtarza. Zrozumienie zasady działania tego zestawu pozwala tworzyć przewijane billboardy LED lub dekoracyjne oświetlenie otoczenia.

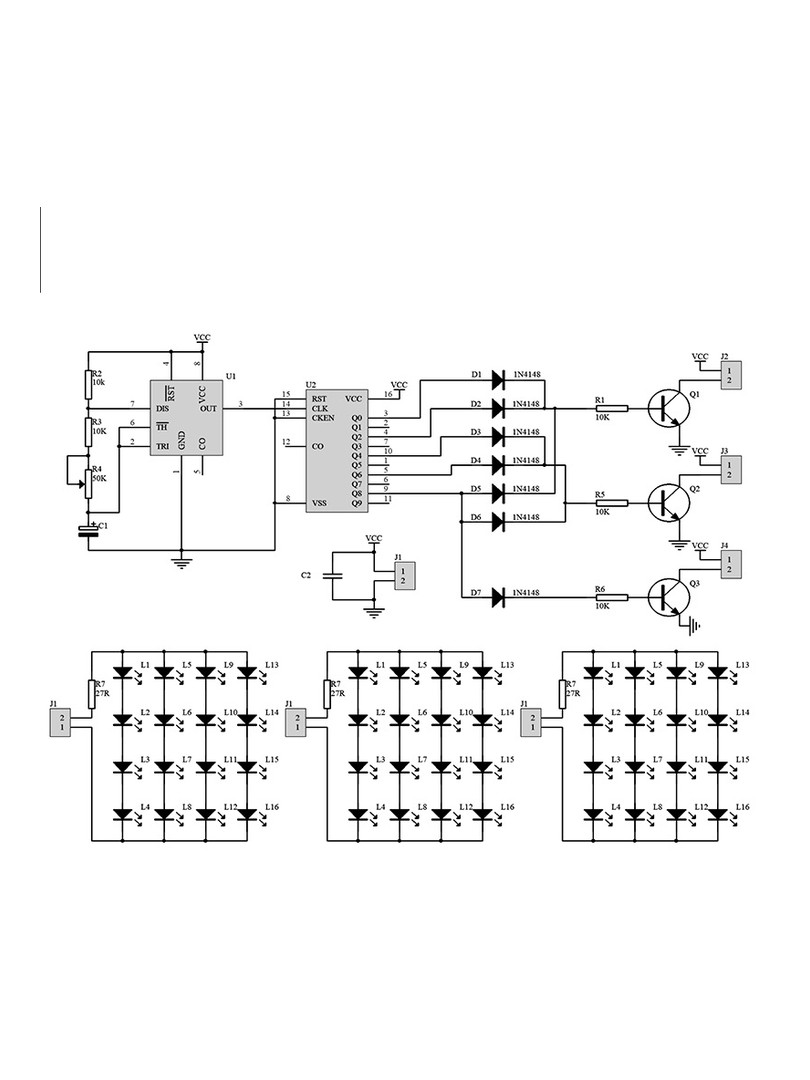

Obwód składa się z obwodu NE555, obwodu CD4017 i obwodu LED.
Impuls fali prostokątnej generowany przez obwód NE555 jest wyprowadzany z pinu 3 układu 555. Częstotliwość impulsu wyjściowego jest określana przez R2, R3, R4 i C1. Impuls wyjściowy jest podłączony do sekcji wejścia impulsowego obwodu CD4017. Za każdym razem, gdy generowany jest impuls, wyjście CD4017 przesuwa się sekwencyjnie od Q0 do Q7, aby wyprowadzić wysoki poziom w celu pobudzenia tranzystora do przewodzenia, a odpowiednia dioda LED zaświeci się.
Działanie układu
- Zegar NE555 generuje impulsy fali prostokątnej (częstotliwość określona przez R2, R3, R4 i C1)
- Impulsy są podawane na wejście zegara licznika dekadowego CD4017.
- Każdy impuls przesuwa licznik, sekwencyjnie wysyłając wysokie poziomy od Q0 do Q7.
- Tranzystory są sterowane w celu sekwencyjnego podświetlenia odpowiednich diod LED.
- Wzór: Czerwony miga dwa razy > Niebieski miga dwa razy > Biały miga raz > powtórz cykl
Cechy i korzyści
- Trójkolorowa konstrukcja: Oddzielne czerwone, niebieskie i białe diody LED zapewniają żywe efekty świetlne.
- Dynamiczny wzór migania: Czerwony (2 błyski) > Niebieski (2 błyski) > Biały (1 błysk) > powtórz cykl
- Obwód oparty na układzie scalonym: Wykorzystuje timer NE555 i licznik CD4017 dla niezawodnego, regulowanego działania
- Modułowa konstrukcja: Płytka sterująca + oddzielne płytki LED dla elastycznego rozmieszczenia
- Nauka DIY: Doskonały projekt edukacyjny do zrozumienia obwodów czasowych, liczników i sterowania diodami LED
- Łatwa instalacja: Przejrzysty projekt obwodu ze schematem blokowym dla prostego montażu
- Wszechstronne zastosowania: Może być używany do uruchamiania billboardów, dekoracyjnego oświetlenia otoczenia, lamp alarmowych lub efektów wizualnych
- Płytka drukowana w zestawie: Gotowa do użycia płytka drukowana z profesjonalną zieloną maską lutowniczą i białym sitodrukiem
- Konstrukcja modułu stroboskopowego: Tworzy dynamiczne, migające efekty świetlne odpowiednie do różnych zastosowań
- Efekt LED przepływu wody: Symuluje płynące wzory świetlne poprzez sekwencyjne oświetlenie
Zawartość zestawu

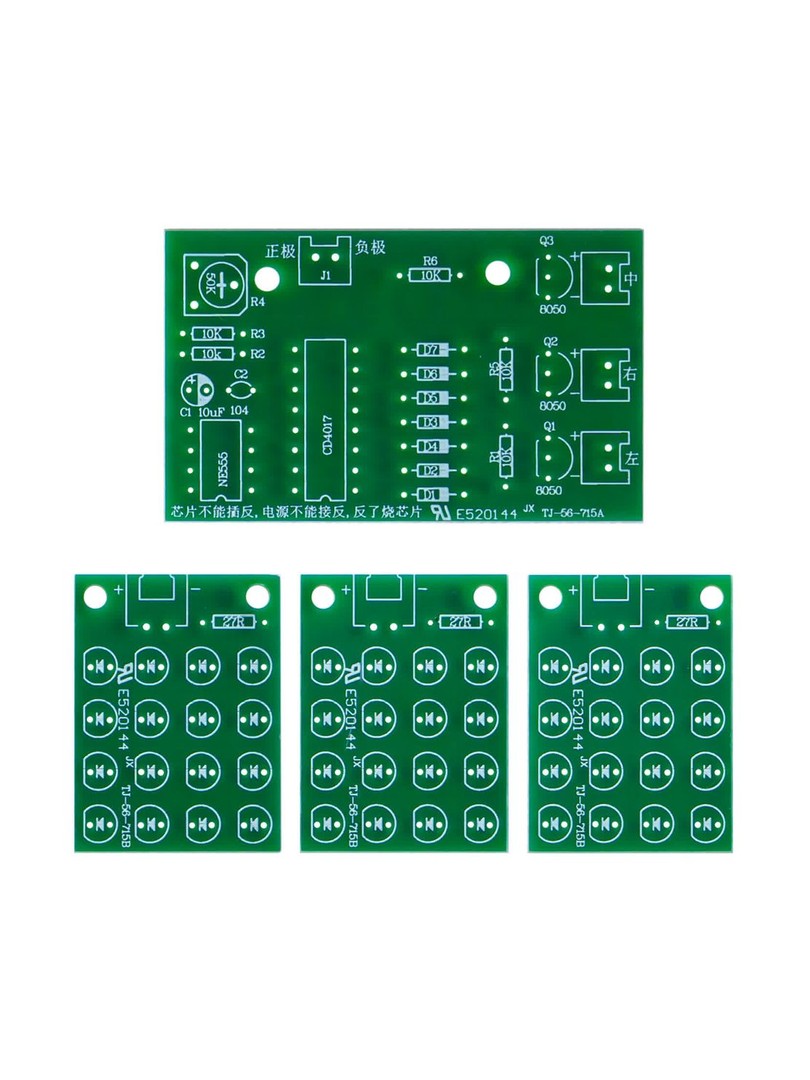

- 1x płytka sterująca A (płytka główna z NE555 i CD4017) - 60,7 x 37 mm
- 3x LED Light Boards B (jedna czerwona, jedna niebieska, jedna biała) - 35 x 26 mm każda
- 1x NE555 Timer IC
- 1x układ scalony licznika dekadowego CD4017
- Tranzystory, rezystory, kondensatory i wszystkie niezbędne elementy elektroniczne
- Złącza do płytek LED
- Płytka PCB w zestawie - gotowa do lutowania
- Instrukcja obsługi / przewodnik montażu
Uwaga: zasilacz DC 12V nie wchodzi w skład zestawu.
Zastosowania
- Dekoracyjne oświetlenie otoczenia: Twórz przyciągające wzrok wyświetlacze do pomieszczeń lub wydarzeń
- Uruchamianie billboardów: Zrozumienie zasady skalowania dla większych projektów oznakowania
- Projekty edukacyjne: Idealny dla studentów elektroniki uczących się o timerach 555 i licznikach 4017
- Wskaźniki alarmów/świateł: Symuluj wzory świateł pojazdów ratunkowych lub sygnały ostrzegawcze
- DIY dla hobbystów: Zabawny projekt lutowniczy dla entuzjastów elektroniki
- Efekty wizualne: Dodaj dynamiczne oświetlenie do modeli, wyświetlaczy lub kostiumów
Wartość edukacyjna
- Zapoznanie się z działaniem astabilnego timera NE555 i obliczaniem częstotliwości
- Zrozumienie sekwencyjnego wyjścia licznika dekadowego CD4017
- Badanie tranzystorowych obwodów przełączających do sterowania diodami LED
- Ćwiczenie lutowania elementów przewlekanych
- Czytanie i rozumienie schematów obwodów
- Modyfikowanie wartości komponentów w celu zmiany częstotliwości i wzorców błysków
Ważne uwagi
- Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
- Zasilanie: Wymaga zewnętrznego źródła zasilania DC 12V (brak w zestawie).
- Poziom umiejętności: Początkujący do średniozaawansowanego - zalecane podstawowe umiejętności lutowania.
- Jakość PCB: Jednostronna płytka FR-4 z profesjonalną zieloną maską lutowniczą i przezroczystym białym sitodrukiem ułatwiającym rozmieszczenie komponentów.
- Zastosowanie: Przeznaczony do celów edukacyjnych, ćwiczeń lutowniczych, szkolenia elektroników i projektów hobbystycznych.
- Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
- Należy przestrzegać prawidłowej polaryzacji kondensatorów elektrolitycznych i diod LED.
Podsumowanie funkcji
- Łatwa instalacja: Ciesz się prostym procesem konfiguracji dzięki temu zestawowi oświetlenia przepływu wody zaprojektowanemu z myślą o łatwej instalacji.
- Zestaw LED Water Flow: Oświetl swoją przestrzeń za pomocą żywego zestawu LED z przepływem wody, idealnego do oświetlenia otoczenia.
- Zestaw elektroniczny do nauki majsterkowania: Zaangażuj się w edukacyjne majsterkowanie z tym elektronicznym zestawem oświetlenia przepływu wody, idealnym dla hobbystów.
- Moduł stroboskopowy: Doświadcz dynamicznego oświetlenia dzięki modułowi stroboskopowemu tego zestawu oświetlenia przepływu wody.
- Układy scalone: Wykorzystanie układów scalonych w tym zestawie zapewnia niezawodne i wydajne działanie oświetlenia przepływu wody.
- Płytka drukowana w zestawie: Gotowa do użycia płytka drukowana.
- Schemat blokowy: Łatwy do naśladowania schemat obwodu.
