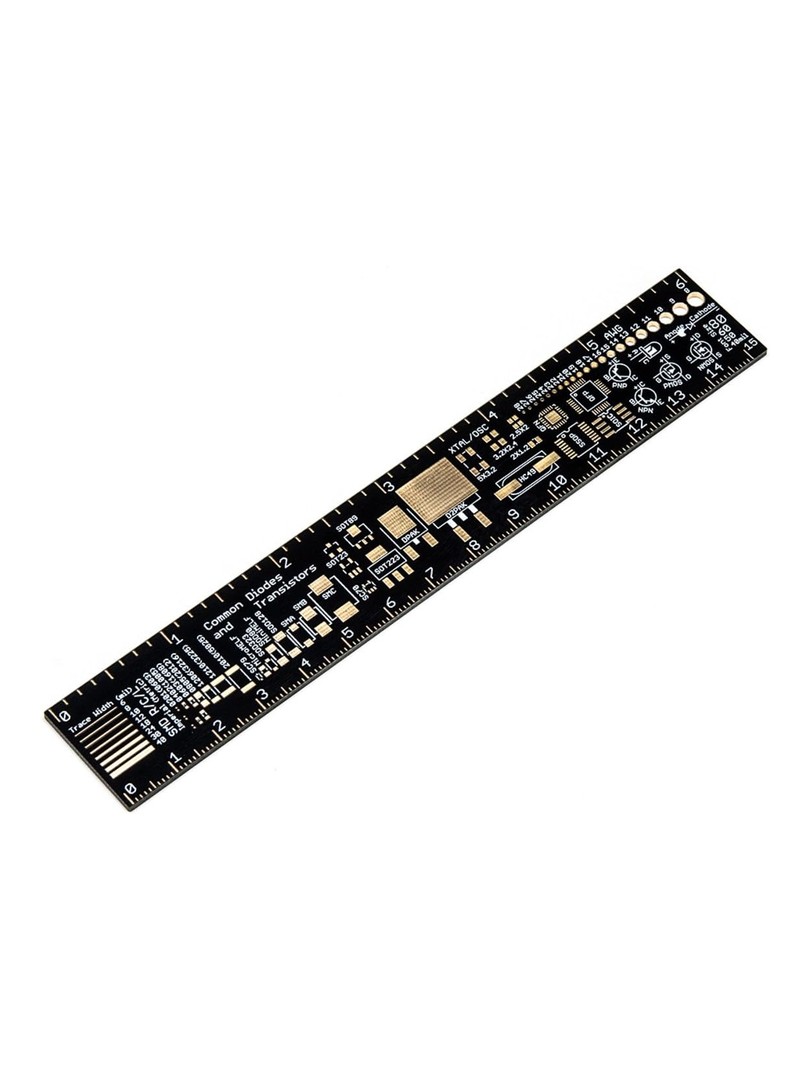

Linijka inżynierska ProRock PCB Ruler to praktyczne narzędzie referencyjne przeznaczone dla projektantów, elektroników i pasjonatów majsterkowania. Wykonana z materiału PCB o standardowej grubości, łączy funkcję przyrządu pomiarowego z przeznaczony zestawem odnośników do projektowania oraz montażu układów elektronicznych.

Narzędzie zawiera graficzną ilustrację popularnych obudów elementów SMD, tabelę grubości ścieżek, przewodnik rozmiarów czcionek dla nadruku oraz odnośnik średnic otworów według standardu AWG. Ułatwia szybką weryfikację wymiarów komponentów, planowanie topologii płytek drukowanych oraz pracę przy stole montażowym.

Główne cechy

Funkcja inżynierska: umożliwia pomiar długości elementów i odstępów podczas prac elektronicznych

Odnośnik obudów SMD: wizualna reprezentacja najpopularniejszych wielkości pakietów montażu powierzchniowego

Przewodnik czcionek: ułatwia wybór i weryfikację rozmiarów tekstu na warstwie silkscreen

Diagram grubości ścieżek: zapewnia szybkie porównanie szerokości ścieżek przewodzących na PCB

Tabela AWG: pomaga w doborze średnic otworów do przewodów i wyprowadzeń elementów

Konstrukcja PCB: wykonana z materiału o standardowej sztywności i z tworzywa

Specyfikacja techniczna

Typ produktu: linijka inżynierska z odnośnikami PCB

Zakres pomiarowy: do 18 cm

Długość całkowita: 183 mm

Szerokość: 30 mm

Grubość: 1,6 mm

Materiał: laminat PCB

Masa: 17 g

Typowe zastosowania

Weryfikacja wymiarów podczas projektowania płytek drukowanych

Identyfikacja wielkości obudów elementów SMD

Pomiary na stole montażowym i podczas planowania układu elementów

Prace lutownicze, prototypowanie i montaż w elektronice DIY

Zawartość zestawu

1 × Linijka inżynierska ProRock PCB Ruler 15 cm

Linijka ProRock PCB Ruler stanowi użyteczne wyposażenie warsztatu elektronicznego, łącząc funkcję narzędzia pomiarowego z niezbędnymi odnośnikami do komponentów i parametrów projektowych, co przyspiesza prace montażowe, projektowe oraz diagnostyczne.
