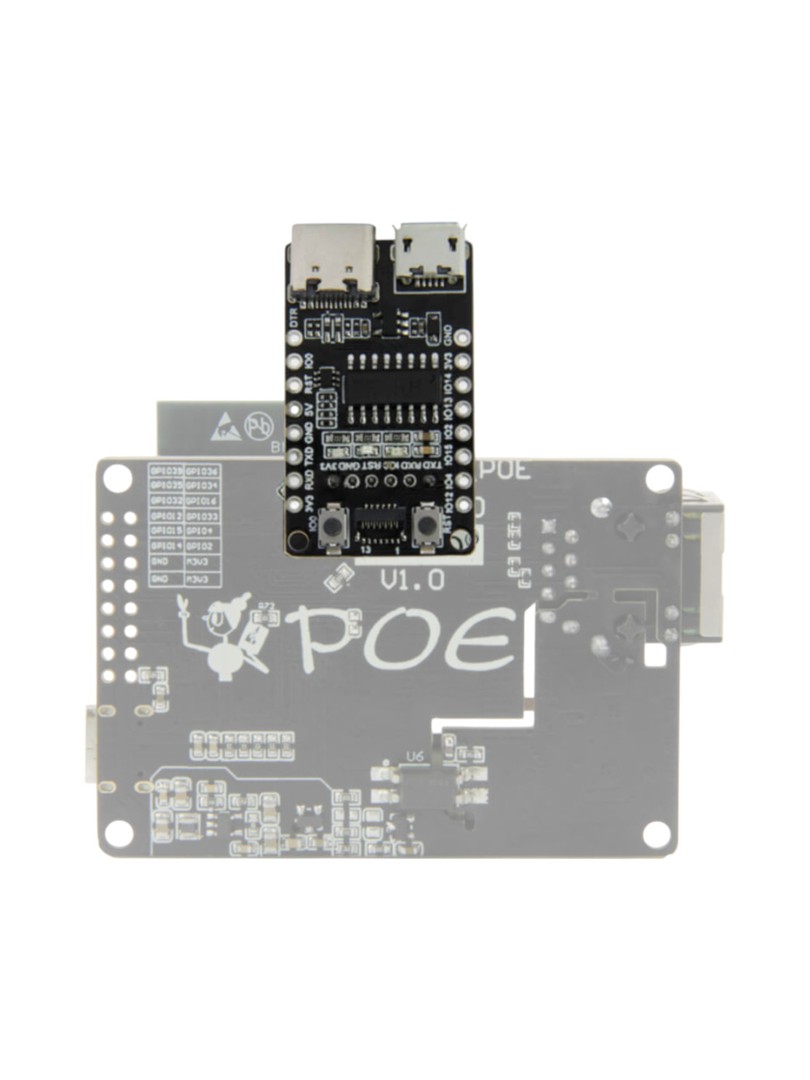

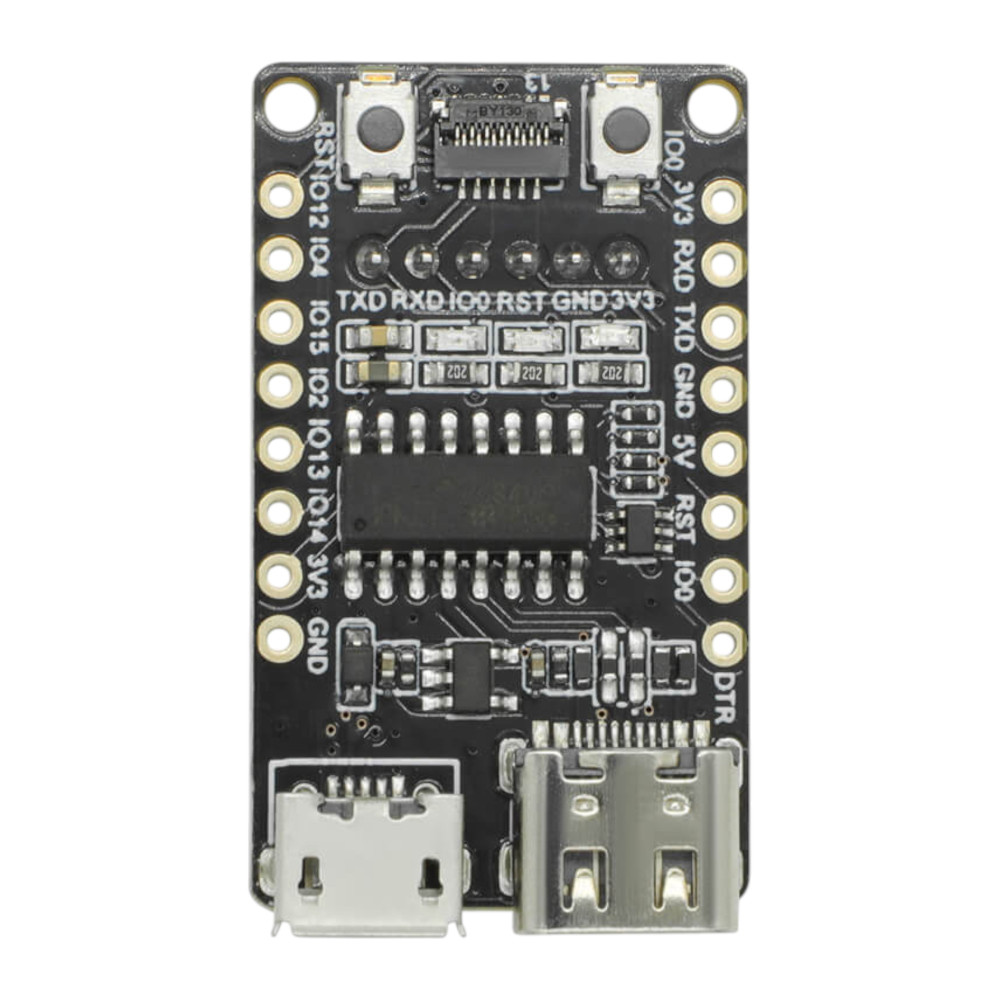

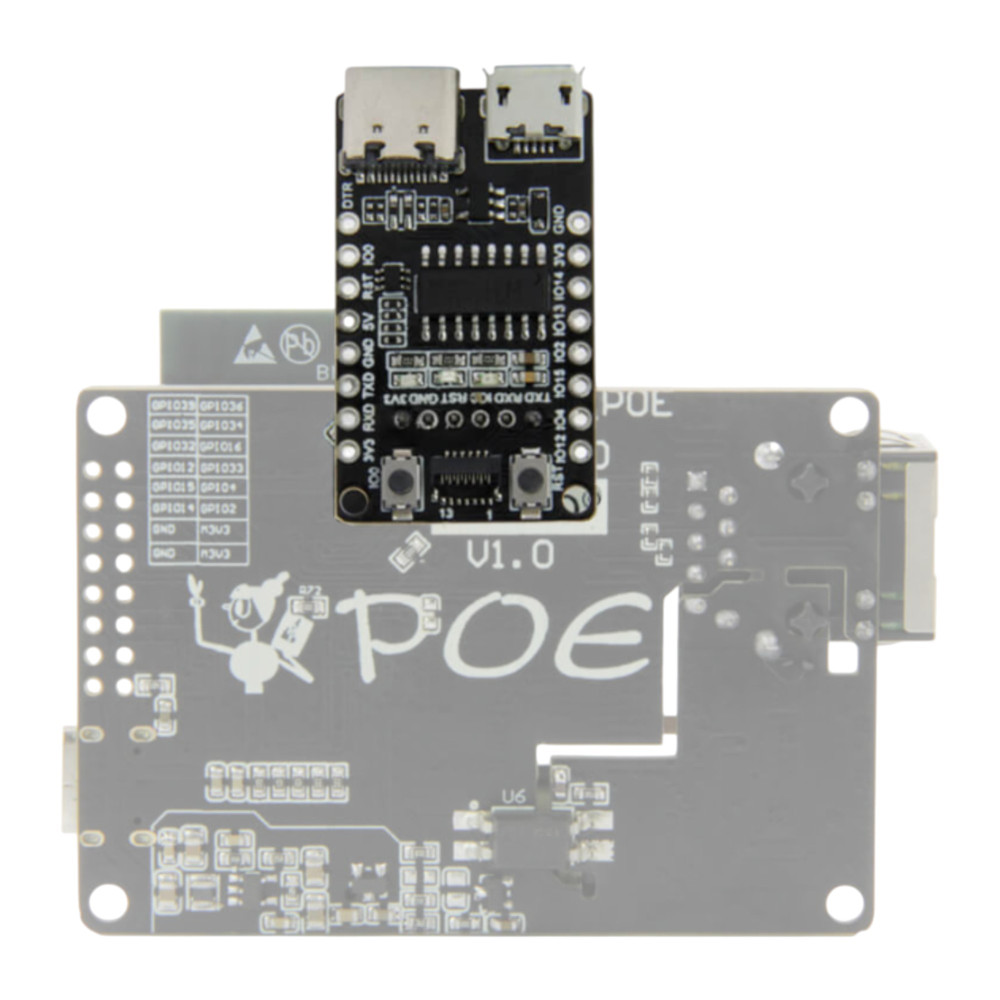

ProRock Downloader Expansion Board to kompaktowy moduł programujący i komunikacyjny przeznaczony wyłącznie do płytek TTGO / LILYGO T-Internet-POE ESP32. Umożliwia bezpośrednie wgrywanie oprogramowania, debugowanie oraz komunikację szeregową bez konieczności stosowania zewnętrznych kabli. Moduł łączy się bezpośrednio z płytką docelową za pomocą wbudowanego złącza pinowego, automatycznie podłączając wszystkie wymagane sygnały.

Zastosowanie konwertera CH340C USB-UART oraz złącza USB Type-C zapewnia stałe zasilanie i transmisję danych. Moduł eliminuje potrzebę stosowania przejściówek i przewodów połączeniowych, upraszczając proces programowania i diagnostyki urządzeń bazujących na architekturze T-Internet-POE.

Główne cechy

Bezpośrednie połączenie: wtykana konstrukcja eliminuje potrzebę stosowania przewodów połączeniowych i zewnętrznych adapterów

Złącze USB Type-C: zapewnia zasilanie i transmisję danych przez jeden uniwersalny port

Konwerter CH340C: umożliwia komunikację USB-UART z komputerem w celu programowania i monitorowania portu szeregowego

Automatyczne routing sygnałów: wszystkie niezbędne linie sterujące i danych podłączane są bez dodatkowej konfiguracji

Zgodność z T-Internet-POE: moduł zaprojektowany specjalnie do współpracy z płytkami TTGO / LILYGO T-Internet-POE

Kompaktowa obudowa: niewielkie wymiary ułatwiają użycie podczas prototypowania, testów i konserwacji urządzeń

Specyfikacja techniczna

Typ produktu: moduł programujący / expansion board

Konwerter USB-UART: CH340C

Złącze USB: USB Type-C

Napięcie zasilania: 5 V

Interfejsy sygnałowe: TX, RX, GND, BOOT, RESET

Metoda połączenia: bezpośrednie złącze pinowe

Kompatybilne płytki: seria TTGO / LILYGO T-Internet-POE

Wymiary: 70 × 52,3 × 17 mm

Masa: 26,85 g

Uwagi

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340C.

Produkt jest modułem programującym — płytka główna T-Internet-POE nie jest dołączona do zestawu.

Typowe zastosowania

Programowanie i wgrywanie oprogramowania do płytek TTGO T-Internet-POE ESP32

Aktualizacja firmware oraz dostęp do konsoli szeregowej

Debugowanie i rozwój urządzeń IoT zasilanych przez Power over Ethernet

Operacje serwisowe i produkcyjne wymagające wielokrotnego flashowania

Zawartość zestawu

1 × ProRock Downloader Expansion Board dla TTGO T-Internet-POE

ProRock Downloader Expansion Board stanowi narzędzie dedykowane do pracy z platformami TTGO T-Internet-POE ESP32, oferując bezprzewodowe, uporządkowane środowisko programowania i diagnostyki. Moduł obsługiwany jest przez Arduino IDE, ESP-IDF oraz PlatformIO.
