ProRock ESP32 OLED WiFi Bluetooth 0.96

ProRock ESP32 OLED WiFi Bluetooth – moduł deweloperski z wyświetlaczem 0.96"

ESP32-WROOM-32 | OLED 0.96" | WiFi 2.4 GHz | Bluetooth 4.2 | CP2102 | Dual-core 240 MHz | 4 MB Flash

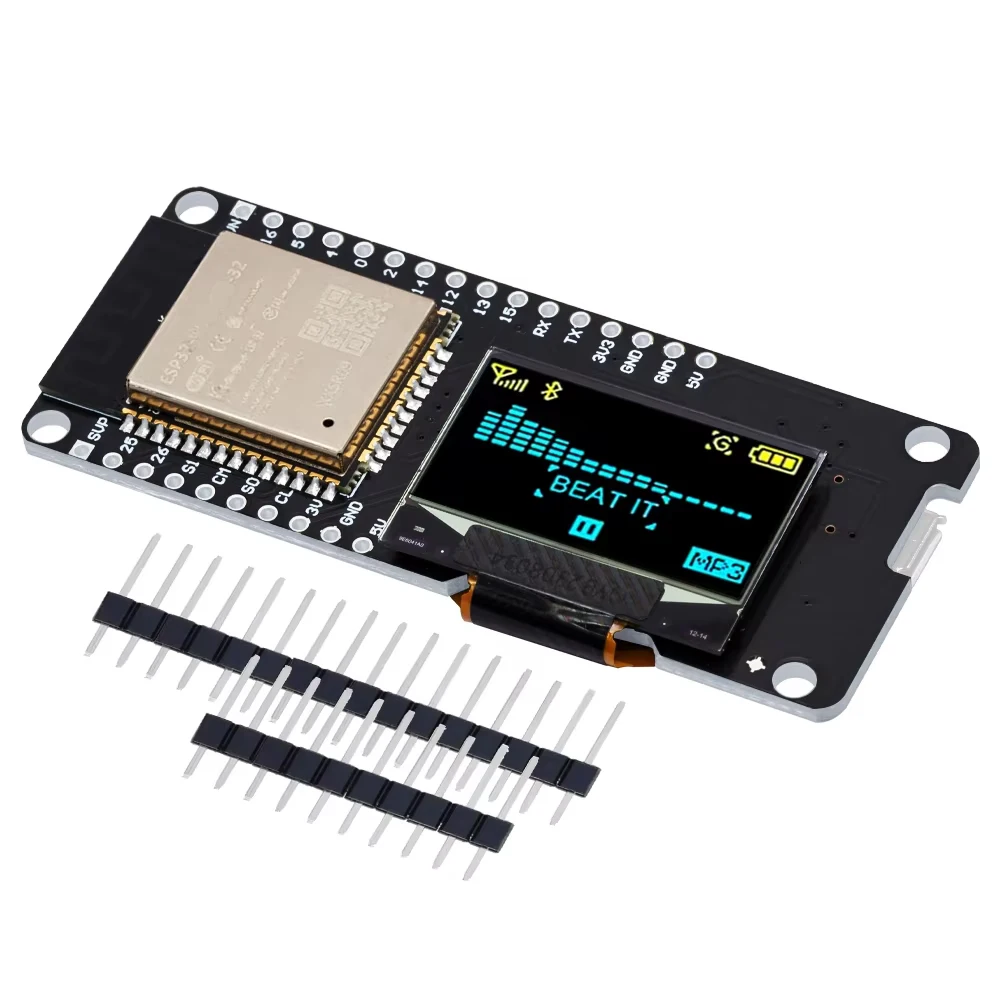

ProRock ESP32-WROOM-32 OLED to kompaktowy moduł deweloperski oparty na układzie ESP32-WROOM-32 z wbudowanym wyświetlaczem OLED. Moduł łączy w sobie dwurdzeniowy procesor, łączność bezprzewodową oraz zintegrowany ekran do wyświetlania statusu i elementów interfejsu użytkownika. Konwerter CP2102 zapewnia stałe komunikację szeregową oraz programowanie przez złącze USB.

Produkt jest przeznaczony dla projektów IoT, bezprzewodowych czujników, systemów monitorowania oraz prototypowania aplikacji wymagających wizualizacji danych na miejscu. Moduł obsługuje programowanie w środowiskach Arduino IDE, ESP-IDF, PlatformIO oraz MicroPython.

Główne cechy

• Moduł ESP32-WROOM-32: dwurdzeniowy układ z zintegrowaną łącznością WiFi i Bluetooth
• Wyświetlacz OLED: wbudowany ekran umożliwiający wyświetlanie statusu, menu oraz komunikatów diagnostycznych
• Łączność bezprzewodowa: obsługa WiFi oraz Bluetooth w trybach Classic i BLE
• Tryby pracy sieci: możliwość konfiguracji jako punkt dostępowy, stacja robocza lub tryb mieszany
• Konwerter CP2102: interfejs USB-UART zapewniający stałe programowanie i komunikację szeregową
• Kompaktowa konstrukcja: dostosowana do zastosowań wbudowanych i projektów o ograniczonej przestrzeni

Specyfikacja techniczna

• Mikrokontroler: ESP32-WROOM-32
• Procesor: Dual-core Xtensa 32-bit LX6
• Częstotliwość taktowania: do 240 MHz
• Pamięć Flash: 4 MB SPI Flash
• Pamięć SRAM: 520 KB
• Napięcie zasilania: 5 V (przez USB)
• Napięcie pracy logiki: 3.3 V
• Zakres napięcia pracy: 2.3 V – 3.6 V
• Pobór prądu: około 80 mA (przy aktywnym WiFi)
• Technologia wykonania: TSMC 40 nm
• Wyświetlacz: OLED 0.96"
• WiFi: 2.4 GHz IEEE 802.11 b/g/n
• Bluetooth: v4.2 BR/EDR + BLE
• Antena: zintegrowana antena PCB
• Interfejsy: GPIO, UART, SPI, I²C, I²S, SD/SDIO, ADC, DAC, wejścia pojemnościowe dotykowe, PWM, timery, RTC
• Temperatura pracy: -20 °C do +65 °C
• Konwerter USB-UART: CP2102
• Stos protokołów: TCP/IP przez LwIP

Wyprowadzenia (Pinout)

• GPIO: wyprowadzenia ogólnego przeznaczenia
• UART: interfejs komunikacji szeregowej
• SPI: magistrala szeregowa do komunikacji z peryferiami
• I²C: magistrala dwuprzewodowa
• I²S: interfejs audio
• SD/SDIO: interfejs kart pamięci
• ADC: przetworniki analogowo-cyfrowe
• DAC: przetworniki cyfrowo-analogowe
• PWM: wyjścia modulacji szerokości impulsów

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Kabel USB nie jest dołączony do zestawu.

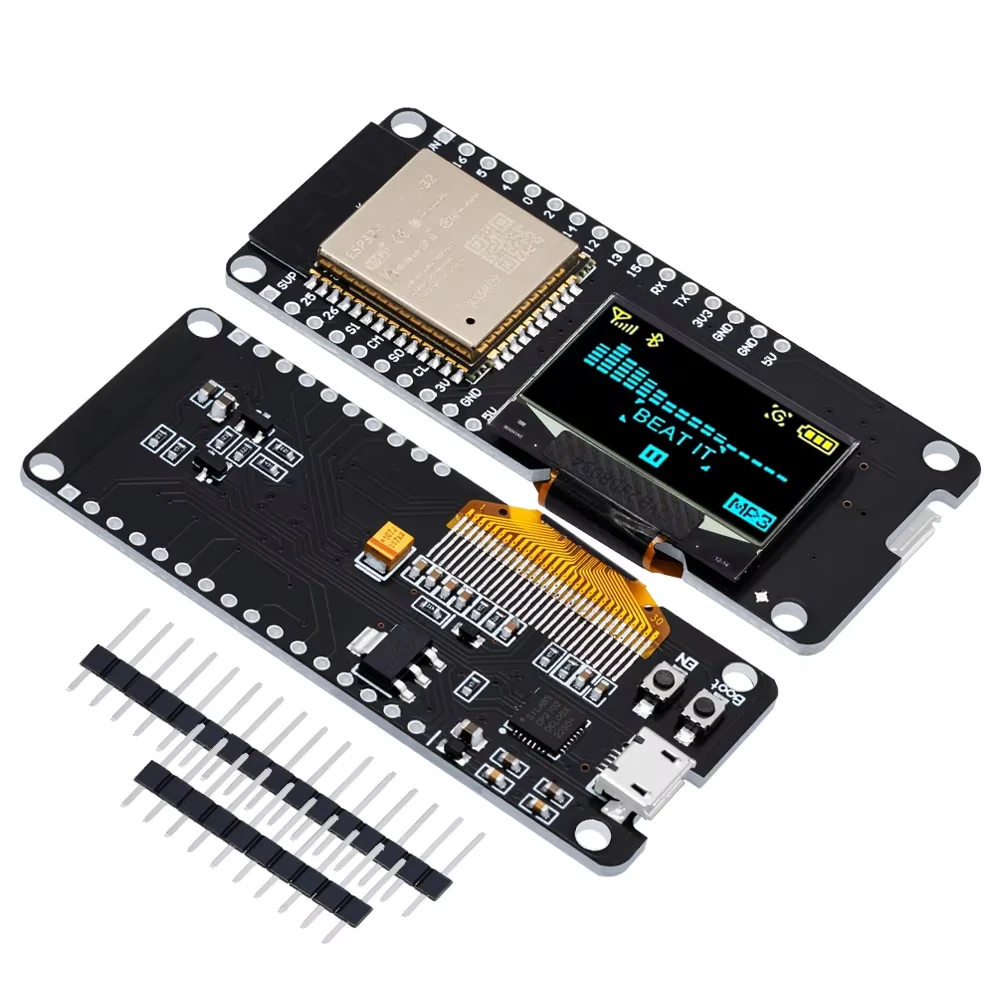

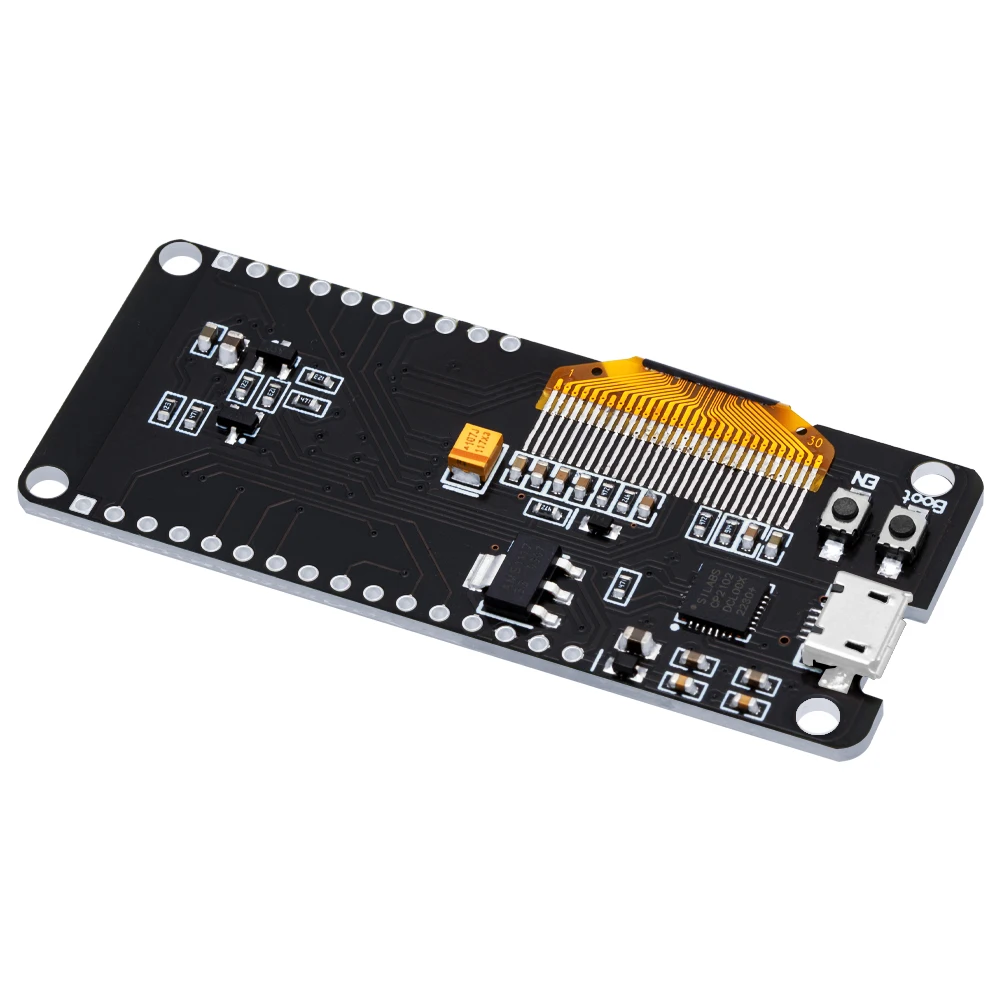

• Przyciski znajdują się na tylnej stronie płytki.

Typowe zastosowania

• Urządzenia IoT z wyświetlaczem statusu
• Bezprzewodowe czujniki i kontrolery
• Moduły inteligentnego domu
• Nauka programowania ESP32 i szybkie prototypowanie
• Wbudowane interfejsy użytkownika i systemy monitorowania

Zawartość zestawu

• 1 × ProRock ESP32-WROOM-32 OLED – moduł deweloperski

ProRock ESP32-WROOM-32 OLED łączy działający sprawny bezprzewodową układu ESP32, zintegrowany wyświetlacz oraz stałe programowanie przez USB w kompaktowej platformie deweloperskiej gotowej do zastosowań produkcyjnych.
