ProRock ESP32-CAM WiFi Bluetooth IoT Vision OV2640

ProRock ESP32-CAM – moduł kamerowy WiFi Bluetooth z OV2640 do projektów IoT i wizji maszynowej

ESP32 dual-core do 240 MHz | kamera OV2640 | WiFi 2.4 GHz 802.11 b/g/n | Bluetooth Classic + BLE | slot microSD | interfejsy UART SPI I²C PWM | zasilanie 5 V | wymiary 27 × 40.5 mm

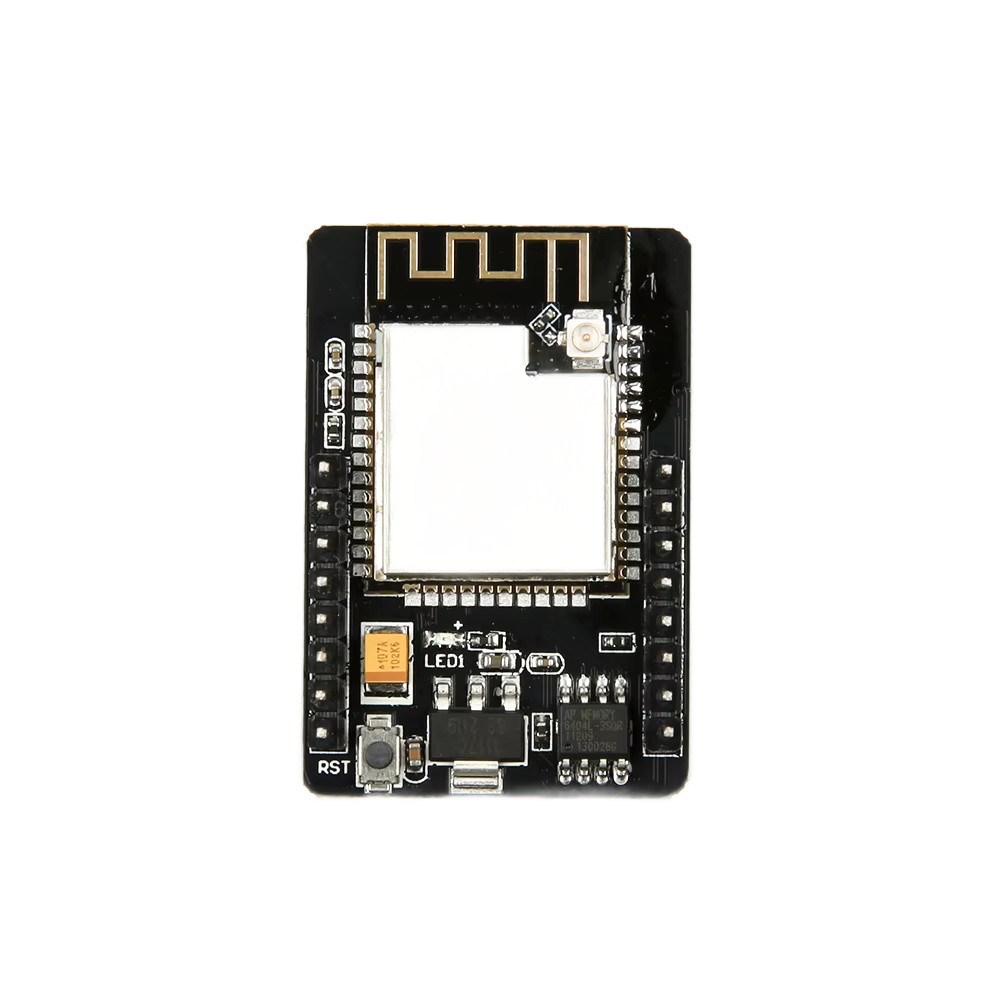

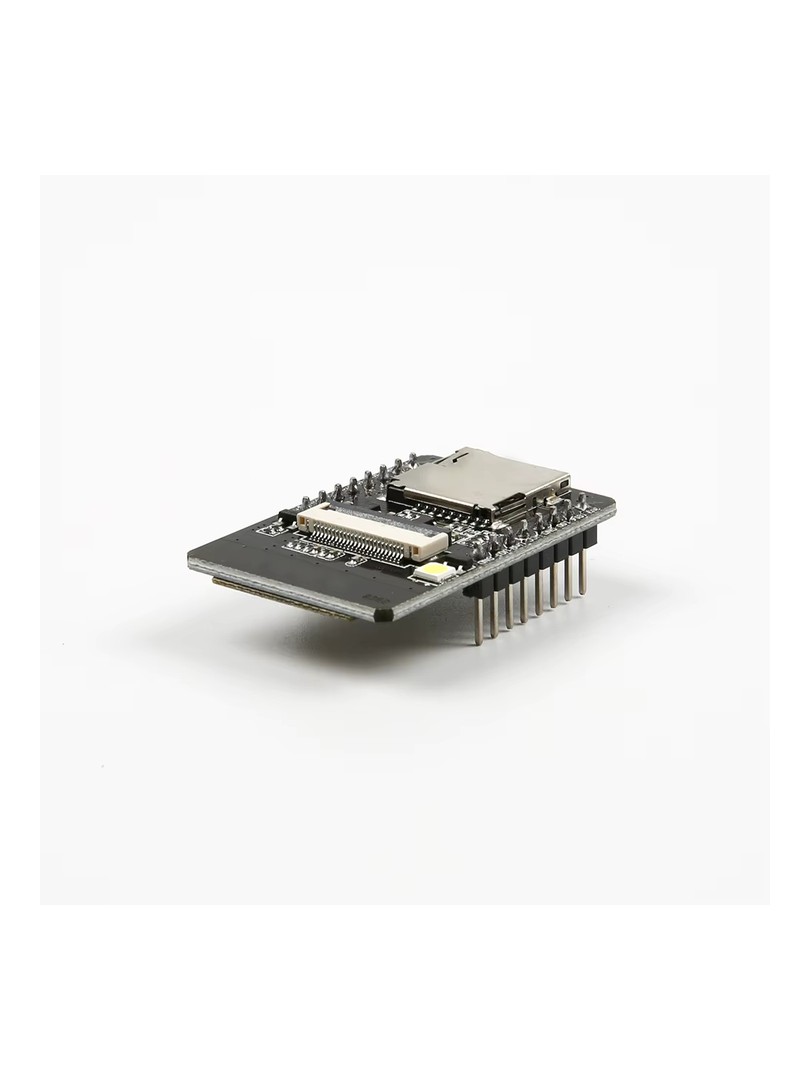

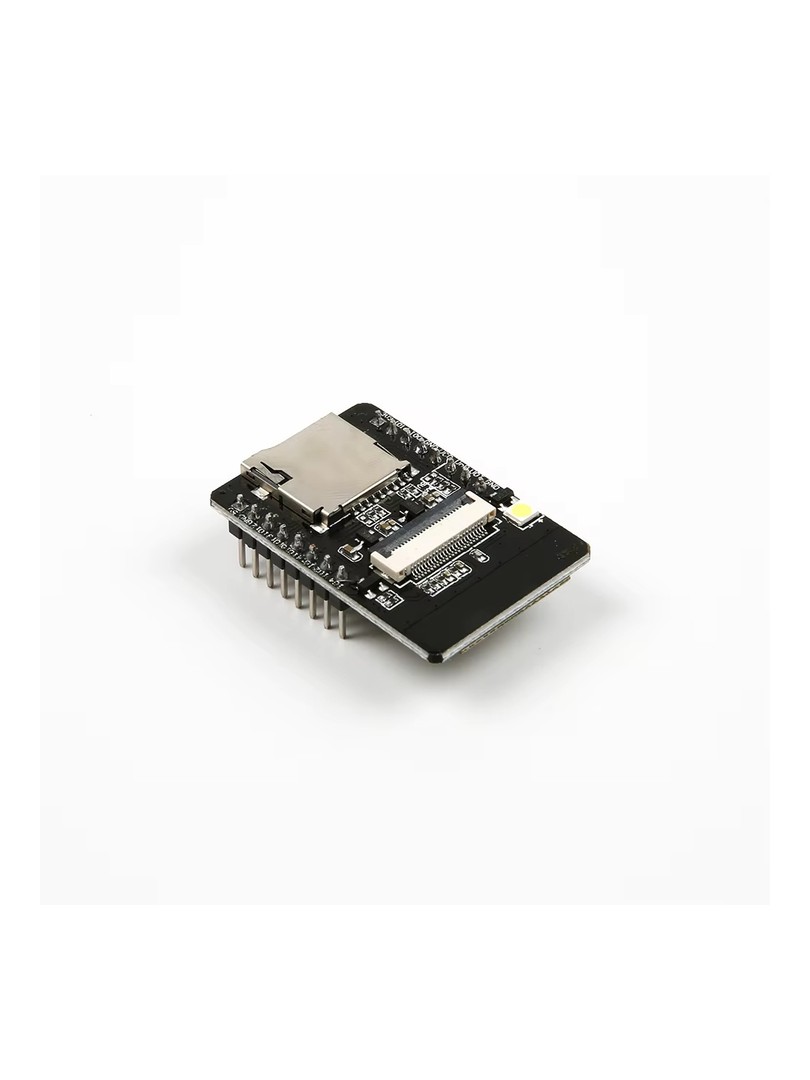

ProRock ESP32-CAM to kompaktowy moduł rozwojowy z zintegrowaną kamerou OV2640, oparty na dwurdzeniowym mikrokontrolerze ESP32. Łączy funkcje przechwytywania obrazu z bezprzewodową łącznością WiFi i Bluetooth, umożliwiając realizację projektów monitoringu zdalnego, systemów widzenia maszynowego oraz aplikacji Internetu Rzeczy wymagających transmisji wideo.

Moduł wyposażono w slot na karty microSD do lokalnego zapisu danych oraz interfejsy komunikacyjne UART, SPI, I²C i PWM. Przeznaczony jest dla hobbystów, twórców prototypów oraz inżynierów pracujących nad rozwiązaniami IoT w ograniczonej przestrzeni montażowej.

Główne cechy

• Dwurdzeniowy mikrokontroler ESP32: obsługuje równoczesne przetwarzanie danych z kamery i komunikację bezprzewodową
• Wbudowana kamera OV2640: umożliwia rejestrację obrazów statycznych oraz podstawowy streaming wideo
• Łączność bezprzewodowa WiFi i Bluetooth: zapewnia transmisję danych w paśmie 2.4 GHz oraz komunikację Bluetooth Classic i BLE
• Zewnętrzna pamięć PSRAM: rozszerza bufor obrazu i wspiera operacje wymagające większej ilości pamięci operacyjnej

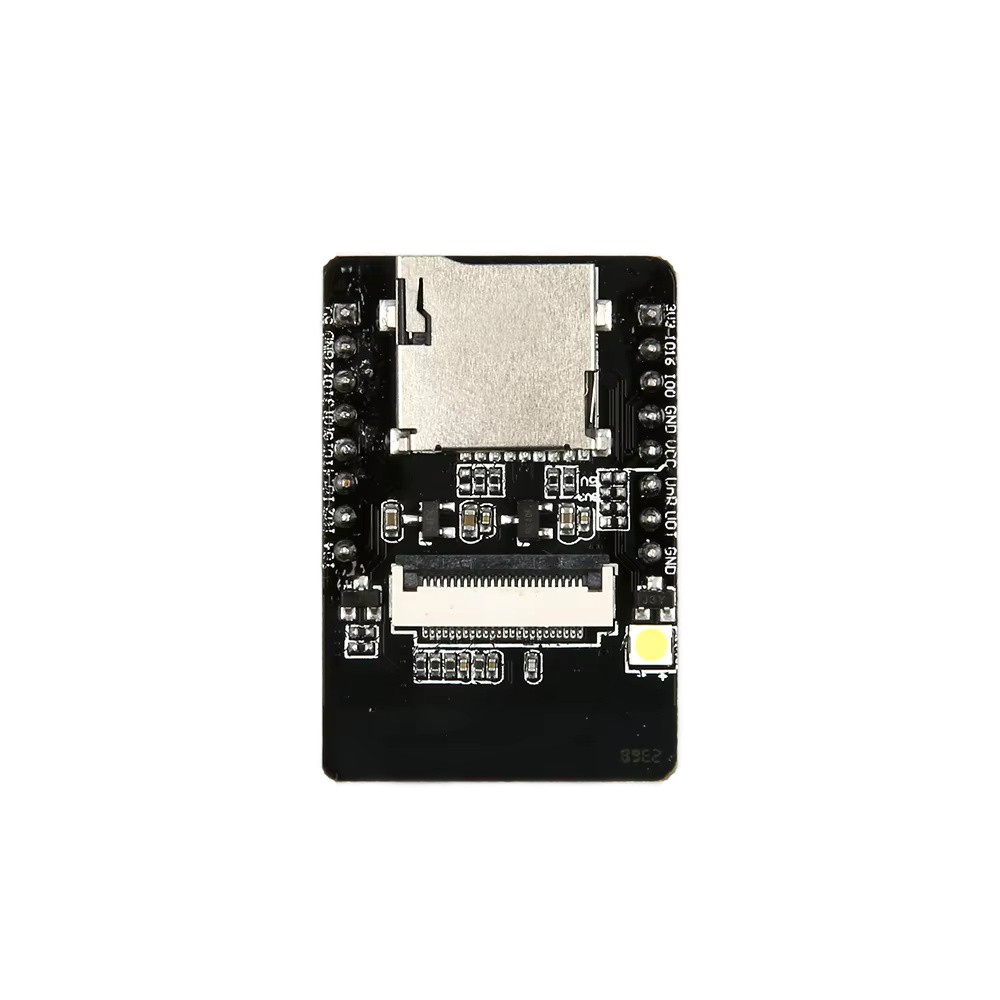

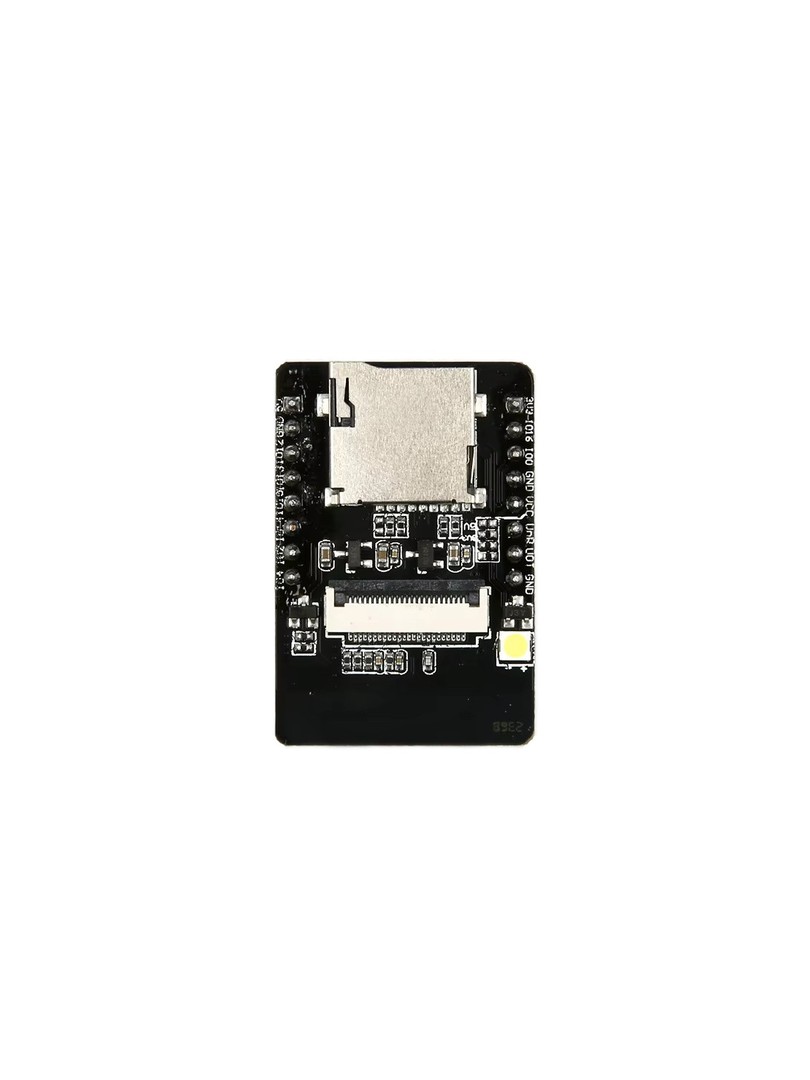

• Slot na kartę microSD: pozwala na lokalne zapisywanie zdjęć, sekwencji wideo i danych z czujników
• Tryby niskiego poboru mocy: obsługuje deep-sleep, light-sleep oraz modem-sleep do oszczędzania energii
• Kompaktowa konstrukcja: odpowiednia do zastosowań wymagających niewielkich wymiarów modułu

Specyfikacja techniczna

• Typ modułu: ESP32-CAM development board
• Mikrokontroler: ESP32 (dual-core, do 240 MHz)
• WiFi: 2.4 GHz 802.11 b/g/n
• Tryby WiFi: STA / AP / STA+AP
• Bluetooth: Classic + BLE
• Kamera: OV2640 (zainstalowana fabrycznie)
• Formaty wyjściowe kamery: JPEG / RGB565 / YUV422 (zależnie od oprogramowania)
• Interfejsy komunikacyjne: UART, SPI, I²C, PWM
• Slot pamięci: microSD (TF)
• Napięcie zasilania: 5 V
• Wymiary płytki: ok. 27 × 40.5 mm

Wyprowadzenia (Pinout)

• Dostępność pinów: część wyprowadzeń GPIO współdzieli funkcje z interfejsem kamery i slotem karty microSD
• Interfejsy: UART, SPI, I²C, PWM dostępne na wybranych pinach zgodnie z schematem modułu

Uwagi

• Moduł nie posiada wbudowanego interfejsu USB – do programowania wymagany jest zewnętrzny adapter USB-to-TTL z logiką 3.3 V (niedołączony).
• Zestaw nie zawiera karty microSD, adaptera USB-to-TTL, przewodów ani zasilacza.
• Do zapewnienia stałe pracy kamery i modułów WiFi/Bluetooth zalecane jest użycie stabilizowanego źródła zasilania 5 V.
• Przed pierwszym użyciem należy skonfigurować środowisko programistyczne zgodne z ESP32 (Arduino IDE, ESP-IDF lub PlatformIO).

Typowe zastosowania

• Prototypy systemów monitoringu wizyjnego z transmisją bezprzewodową
• Zdalne systemy podglądu wideo w projektach smart home
• Rejestracja obrazów i sekwencji wideo na kartę microSD
• Eksperymenty z widzeniem maszynowym i rozpoznawaniem obiektów na urządzeniach wbudowanych
• Aplikacje IoT wymagające równoczesnej obsługi kamery i komunikacji WiFi/Bluetooth

Zawartość zestawu

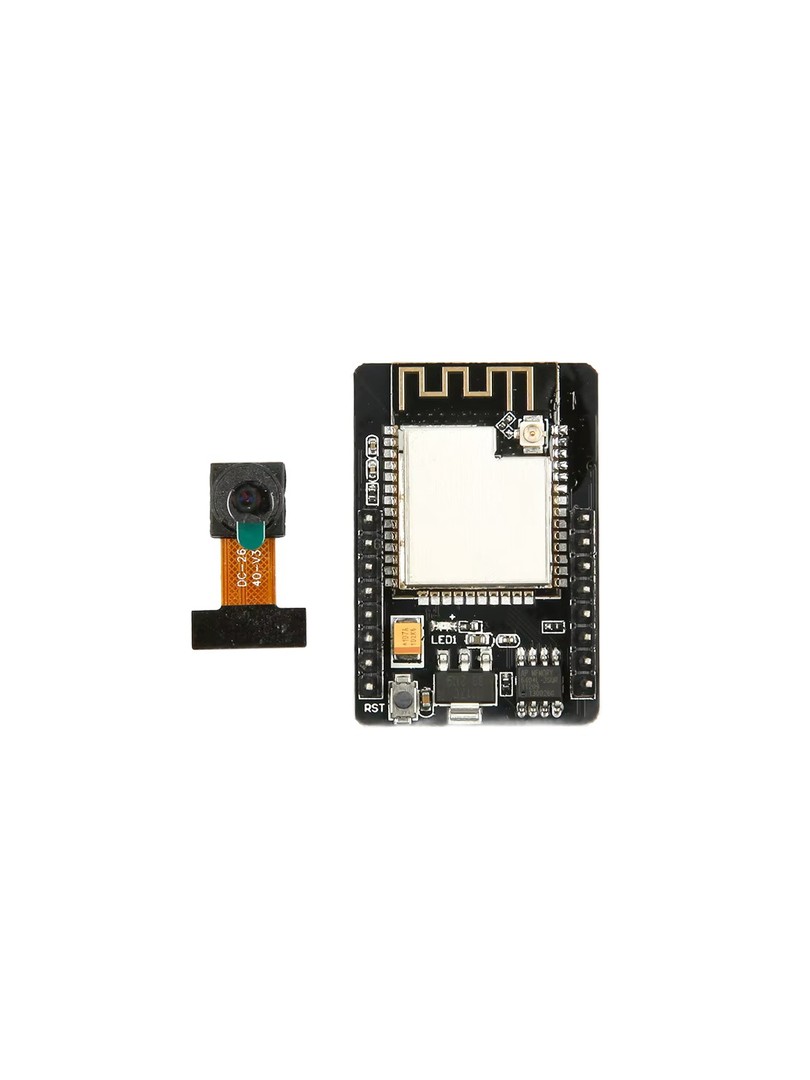

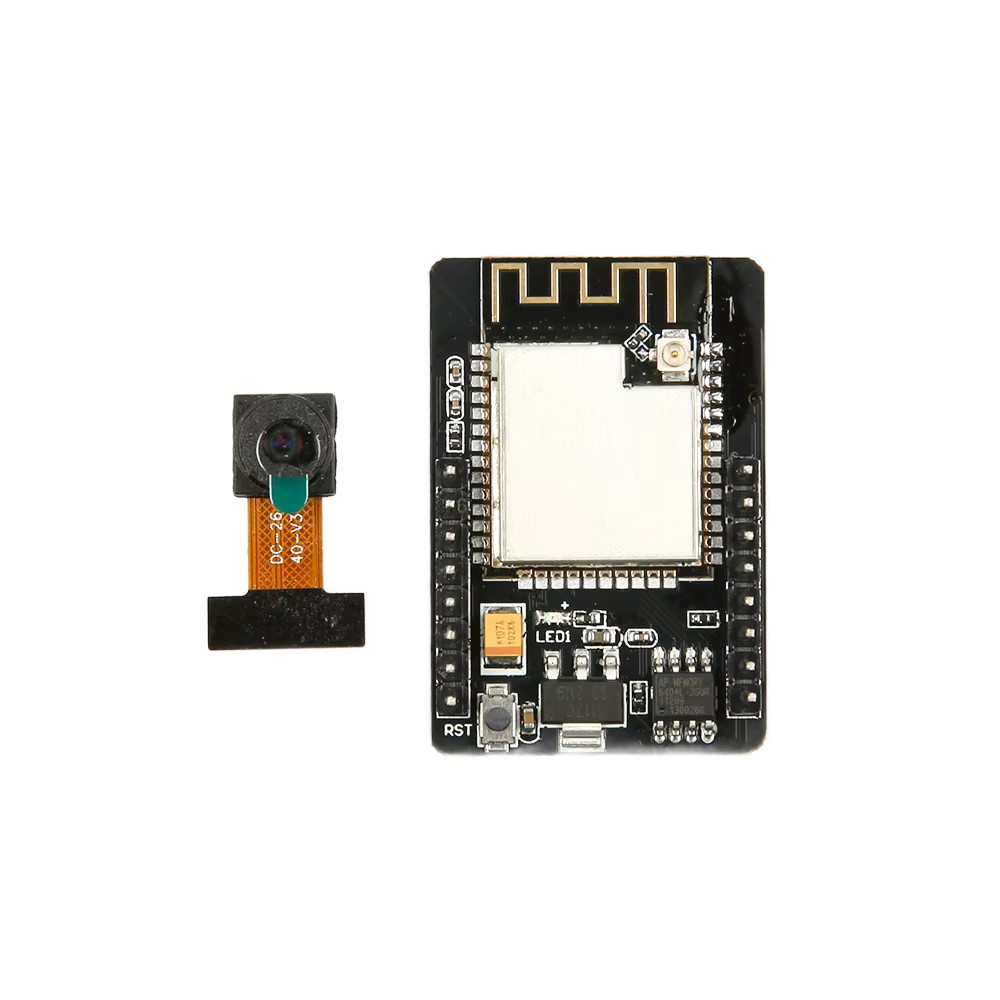

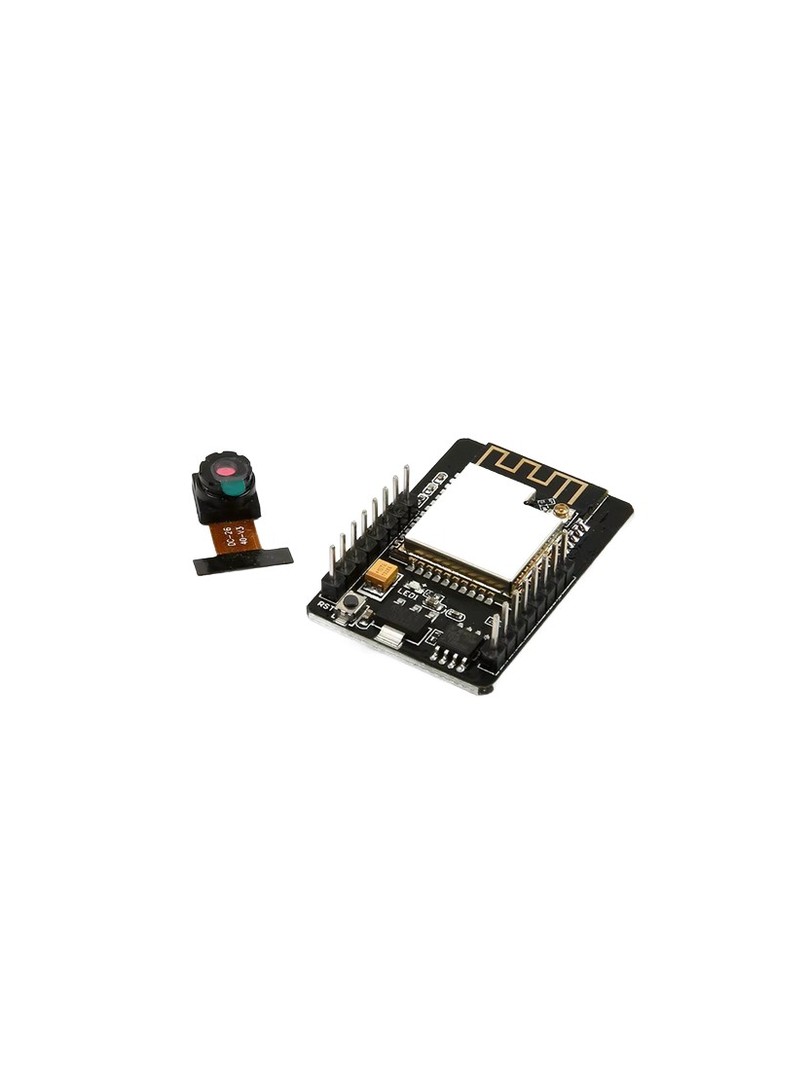

• 1 × moduł rozwojowy ESP32-CAM
• 1 × moduł kamery OV2640 (zainstalowany fabrycznie)

ProRock ESP32-CAM stanowi praktyczne rozwiązanie dla kompaktowych aplikacji kamerowych z obsługą WiFi, łącząc możliwości bezprzewodowe mikrokontrolera ESP32 z kamerą OV2640 w przystępnej cenowo platformie deweloperskiej.
