ProRock Bluetooth OBD2 ELM327 V2.1 Auto Scanner

ProRock Bluetooth OBD2 ELM327 V2.1 Auto Scanner — Diagnostyka Samochodowa

Adapter diagnostyczny OBD-II | Bluetooth | ELM327 V2.1 | Odczyt i kasowanie kodów DTC | Transmisja danych na żywo | Wymiary 4,7 × 2,5 × 3,1 cm | Waga 31 g

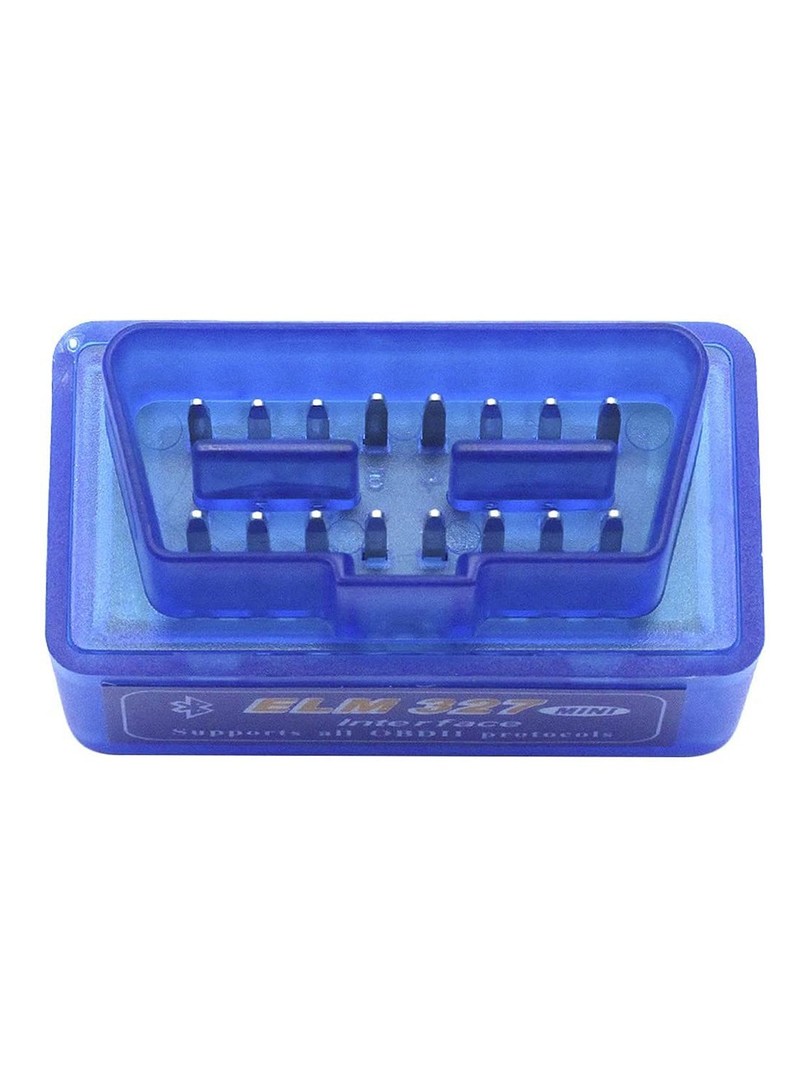

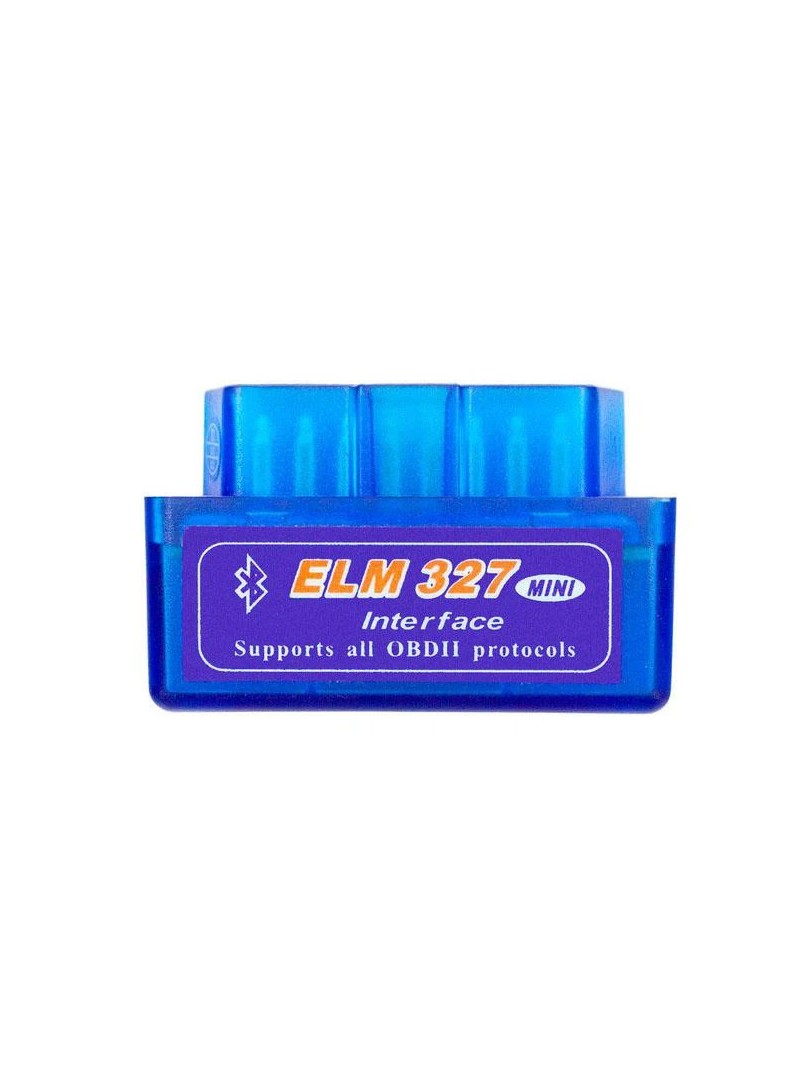

ProRock Blue V2.1 ELM327 OBD2 Bluetooth Interface to kompaktowy adapter diagnostyczny przeznaczony do bezprzewodowego połączenia portu OBD-II pojazdu z urządzeniem mobilnym lub komputerem. Umożliwia odczyt i kasowanie kodów usterek, monitorowanie parametrów pracy silnika w czasie rzeczywistym oraz wyłączanie lampki kontrolnej silnika po usunięciu problemu.

Urządzenie jest kompatybilne z większością pojazdów wyposażonych w system OBD2 i współpracuje z wieloma protokołami komunikacyjnymi. Dzięki kompaktowej konstrukcji adapter może pozostawać na stałe podłączony do gniazda diagnostycznego pojazdu.

Główne cechy

• Diagnostyka bezprzewodowa: połączenie Bluetooth eliminuje konieczność stosowania przewodów podczas odczytu danych z pojazdu
• Odczyt i kasowanie kodów usterek: umożliwia identyfikację problemów zarejestrowanych przez system OBD-II oraz usunięcie kodów po naprawie
• Monitorowanie parametrów na żywo: wyświetla bieżące wartości odczytywane z czujników silnika i innych układów pojazdu
• Wyłączanie lampki kontrolnej: pozwala zresetować lampkę kontrolną silnika po usunięciu przyczyny usterki
• Szerokie wsparcie protokołów: obsługuje wszystkie standardowe protokoły komunikacyjne OBD-II stosowane w pojazdach
• Kompaktowa konstrukcja: niewielkie wymiary pozwalają na stałe pozostawienie adaptera w gnieździe diagnostycznym

Zasada działania

Adapter podłącza się do gniazda OBD-II pojazdu i nawiązuje komunikację z jednostką sterującą silnika. Układ ELM327 V2.1 tłumaczy zapytania z aplikacji mobilnej na polecenia zrozumiałe dla systemu pojazdu, a następnie przekazuje odpowiedzi przez połączenie Bluetooth. Użytkownik za pomocą kompatybilnej aplikacji wysyła żądania odczytu parametrów lub kodów usterek, które są realizowane w czasie rzeczywistym. Po wykryciu błędów system pozwala na ich kasowanie i wyłączenie lampki kontrolnej, o ile przyczyna usterki została usunięta.

Specyfikacja techniczna

• Typ produktu: adapter diagnostyczny OBD-II z komunikacją Bluetooth
• Procesor / układ: ELM327 V2.1
• Interfejs bezprzewodowy: Bluetooth
• Obsługiwane systemy operacyjne: Android, Symbian, Microsoft (telefony, tablety), większość systemów komputerowych (z wyłączeniem systemu Apple)

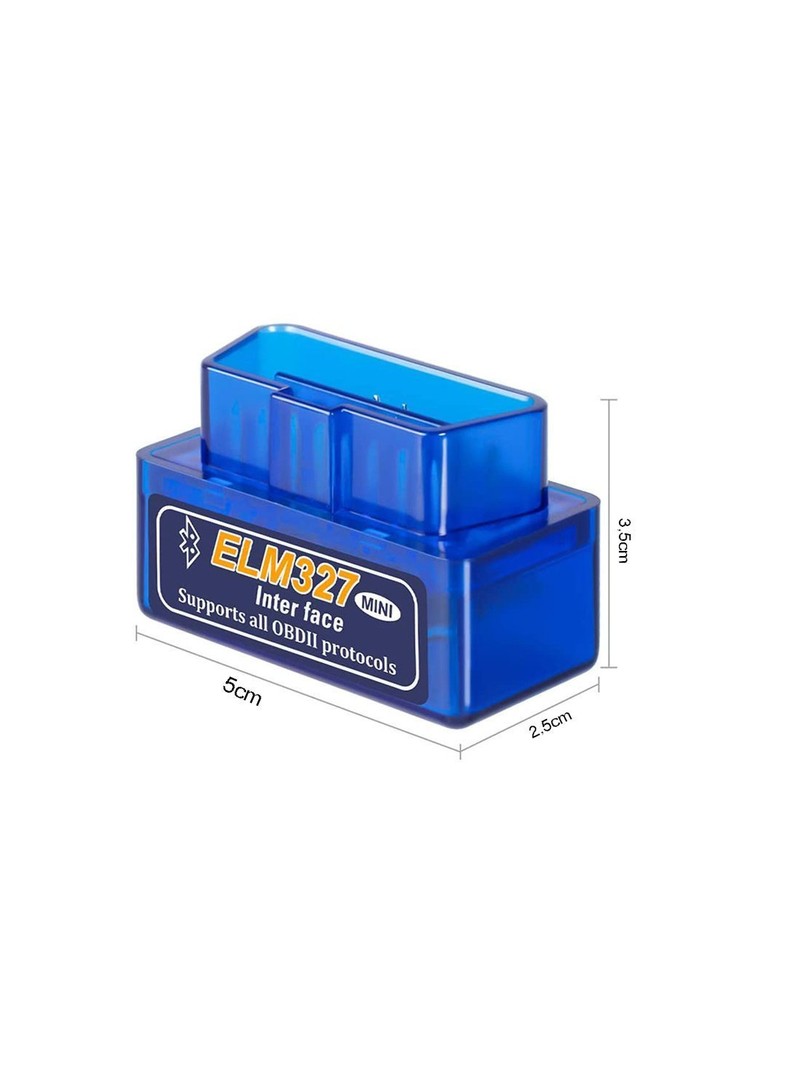

• Wymiary: około 4,7 × 2,5 × 3,1 cm
• Waga netto: 31 g
• Waga z opakowaniem: 41 g
• Kolor obudowy: niebieski / biały / czarny

Obsługiwane protokoły OBD-II

• SAE J1850 PWM
• SAE J1850 VPW: 10,4 Kbaud
• ISO 9141-2: inicjalizacja 5 baud, transmisja 10,4 Kbaud
• ISO14230-4 KWP: inicjalizacja 5 baud, transmisja 10,4 Kbaud
• ISO14230-4 KWP: szybka inicjalizacja, transmisja 10,4 Kbaud
• ISO15765-4 CAN: identyfikator 11-bitowy, 500 Kbaud
• ISO15765-4 CAN: identyfikator 29-bitowy, 500 Kbaud
• ISO15765-4 CAN: identyfikator 11-bitowy, 250 Kbaud
• ISO15765-4 CAN: identyfikator 29-bitowy, 250 Kbaud

Przykładowe parametry dostępne w trybie transmisji na żywo

• Obroty silnika: bieżące obroty wału korbowego
• Obciążenie silnika: obliczona wartość obciążenia
• Temperatura płynu chłodzącego: temperatura cieczy w układzie chłodzenia
• Prędkość pojazdu: bieżąca prędkość odczytana z systemu
• Stan systemu paliwowego: tryb pracy wtrysku paliwa
• Korekcja krótkoterminowa paliwa: STFT
• Korekcja długoterminowa paliwa: LTFT
• Ciśnienie w kolektorze dolotowym: podciśnienie lub ciśnienie MAP
• Wyprzedzenie zapłonu: aktualny kąt zapłonu
• Temperatura powietrza dolotowego: temperatura powietrza wchodzącego do silnika
• Przepływ powietrza: natężenie przepływu powietrza przez przepływomierz
• Bezwzględne położenie przepustnicy: stopień otwarcia przepustnicy
• Napięcie sond lambda: wartości z czujników tlenu oraz powiązane korekcje
• Ciśnienie paliwa: ciśnienie w układzie paliwowym

Uwagi

• Do działania adaptera wymagane jest urządzenie z modułem Bluetooth oraz kompatybilna aplikacja OBD-II.
• Zakres dostępnych funkcji zależy od jednostki sterującej pojazdu oraz wykorzystywanej aplikacji.
• Niektóre systemy, w szczególności Apple iOS, mogą nie być obsługiwane przez tę wersję Bluetooth.

Typowe zastosowania

• Odczyt i kasowanie kodów diagnostycznych DTC
• Szybka weryfikacja przyczyn zapalenia lampki kontrolnej silnika
• Monitorowanie parametrów pracy silnika i czujników w czasie rzeczywistym
• Diagnostyka pojazdu w ramach samodzielnej konserwacji

Zawartość zestawu

• 1 × Adapter diagnostyczny ProRock ELM327 V2.1 OBD2 Bluetooth Scanner

ProRock Blue V2.1 ELM327 OBD2 Bluetooth Interface to narzędzie przeznaczone dla użytkowników, którzy potrzebują mobilnego dostępu do systemu diagnostycznego pojazdu. Dzięki kompaktowej formie i szerokim możliwościom odczytu danych adapter stanowi rozwiązanie do codziennej kontroli stanu technicznego samochodu.
