Ten zestaw dla majsterkowiczów to cyfrowy termometr i kontroler temperatury oparty na mikrokontrolerze AT89C2051 i czujniku temperatury DS18B20. Posiada 3-cyfrowy 7-segmentowy wyświetlacz LED i umożliwia użytkownikowi wyświetlanie i ustawianie temperatury docelowej. Gdy aktualna temperatura przekroczy ustawioną wartość, system aktywuje sygnał wyjściowy, który może być wykorzystany do sterowania przekaźnikiem lub innym urządzeniem. Jest to doskonały zestaw dla studentów i hobbystów do nauki podstawowych interfejsów mikrokontrolera i obwodów kontroli temperatury.

Główne cechy

Wykorzystuje precyzyjny cyfrowy czujnik temperatury DS18B20

Oparty na mikrokontrolerze AT89C2051

3-cyfrowy, 7-segmentowy wyświetlacz LED ze wspólną anodą

Wyświetla aktualną temperaturę w °C

Regulowana wartość zadana temperatury za pomocą przycisków

Przechowuje ustawienia temperatury w pamięci nieulotnej

Sygnał wyjściowy 5 V aktywuje się, gdy temperatura przekroczy wartość zadaną (może sterować przekaźnikiem)

Długie naciśnięcie wyłącza wyświetlacz i sterowanie

Prosty obwód, nie wymaga debugowania

Specyfikacja techniczna

Nazwa produktu

Zestaw do samodzielnego montażu termometru cyfrowego

Mikrokontroler

AT89C2051

Czujnik temperatury

DS18B20 (cyfrowy)

Wyświetlacz

3-cyfrowy, 7-segmentowy, wspólna anoda LED

Napięcie robocze

5 V DC ± 0,5 V

Wyjście sterujące

5V aktywne wysokie (odpowiednie do sterowania przekaźnikiem)

Wartość zadana temperatury

Regulowana za pomocą przycisków (S2/S3)

Pamięć ustawień

Przechowywane w DS18B20, zachowywane po wyłączeniu zasilania

Jak używać

Zasil płytkę zasilaczem 5V DC przez zacisk X1 (przestrzegaj biegunowości).

Naciśnij S1, aby wyświetlić aktualną temperaturę.

Ponowne naciśnięcie przycisku S1 powoduje przejście do trybu regulacji ustawionej temperatury.

Użyj S2 lub S3, aby zwiększyć lub zmniejszyć wartość zadaną.

Nacisnąć ponownie przycisk S1, aby potwierdzić i powrócić do trybu wyświetlania temperatury.

Długie naciśnięcie przycisku S1 wyłącza wyświetlacz i regulację temperatury. Naciśnij ponownie, aby wznowić.

Gdy aktualna temperatura przekroczy wartość zadaną, wskaźnik LED zaświeci się, a na zacisku X2 pojawi się napięcie 5 V.

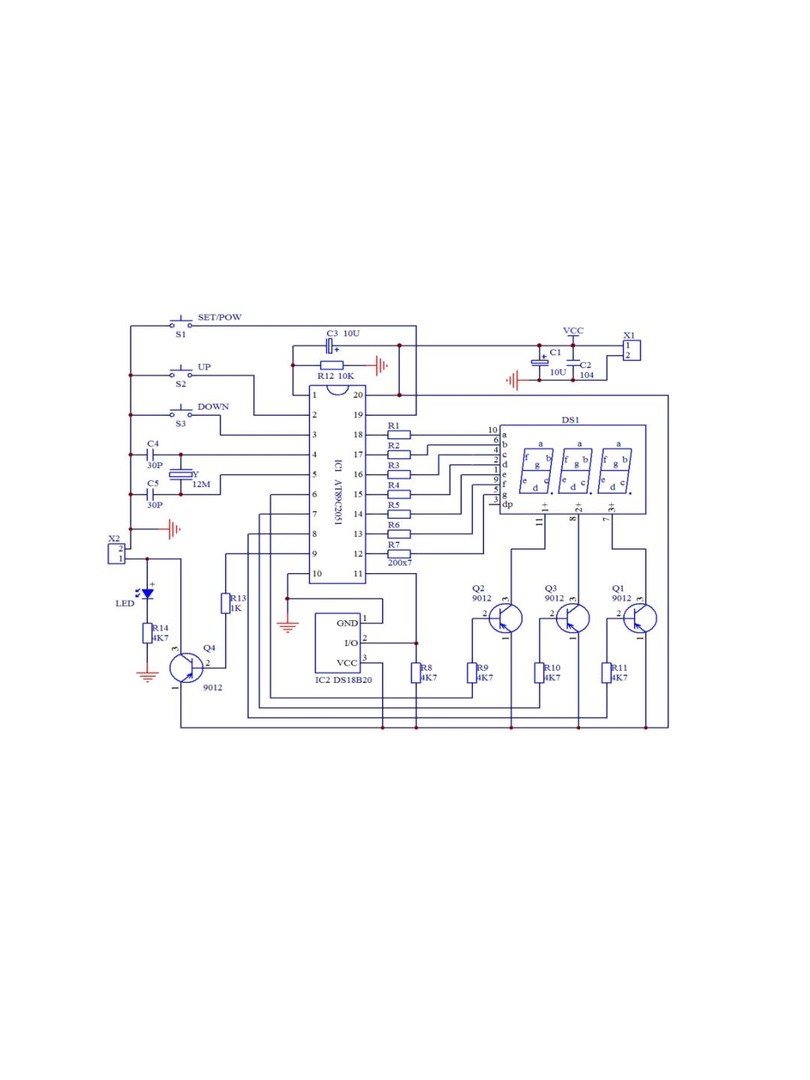

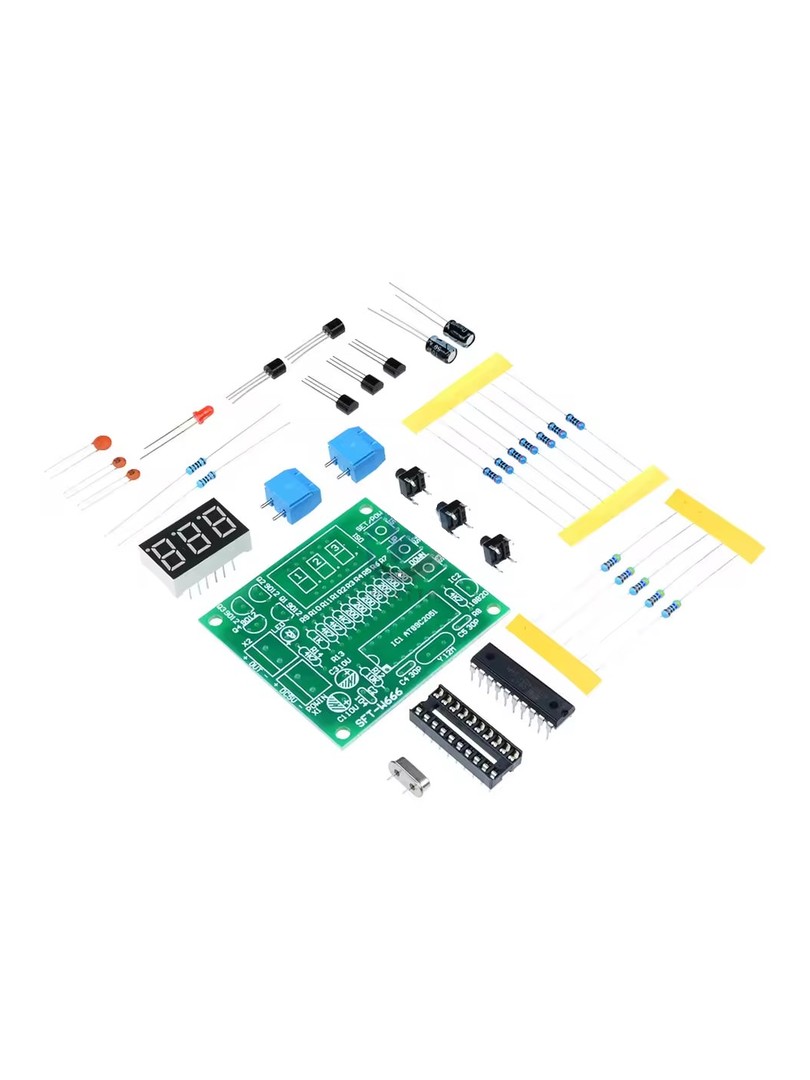

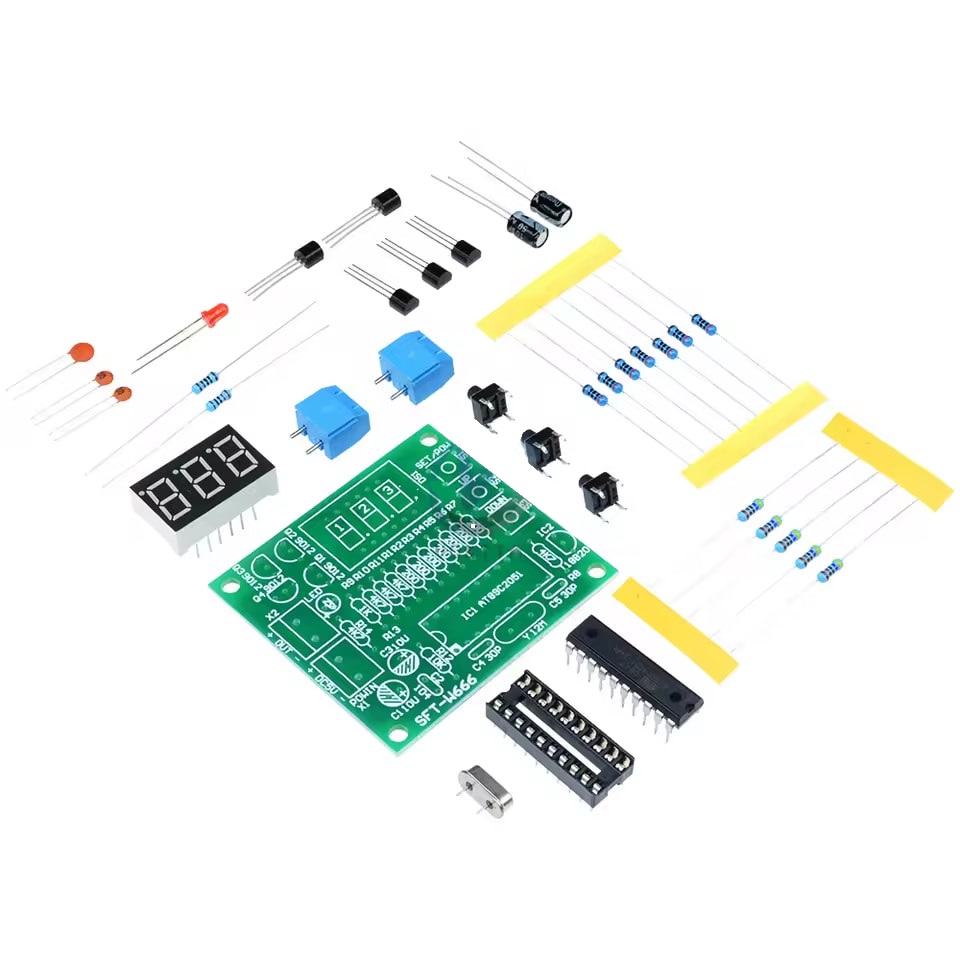

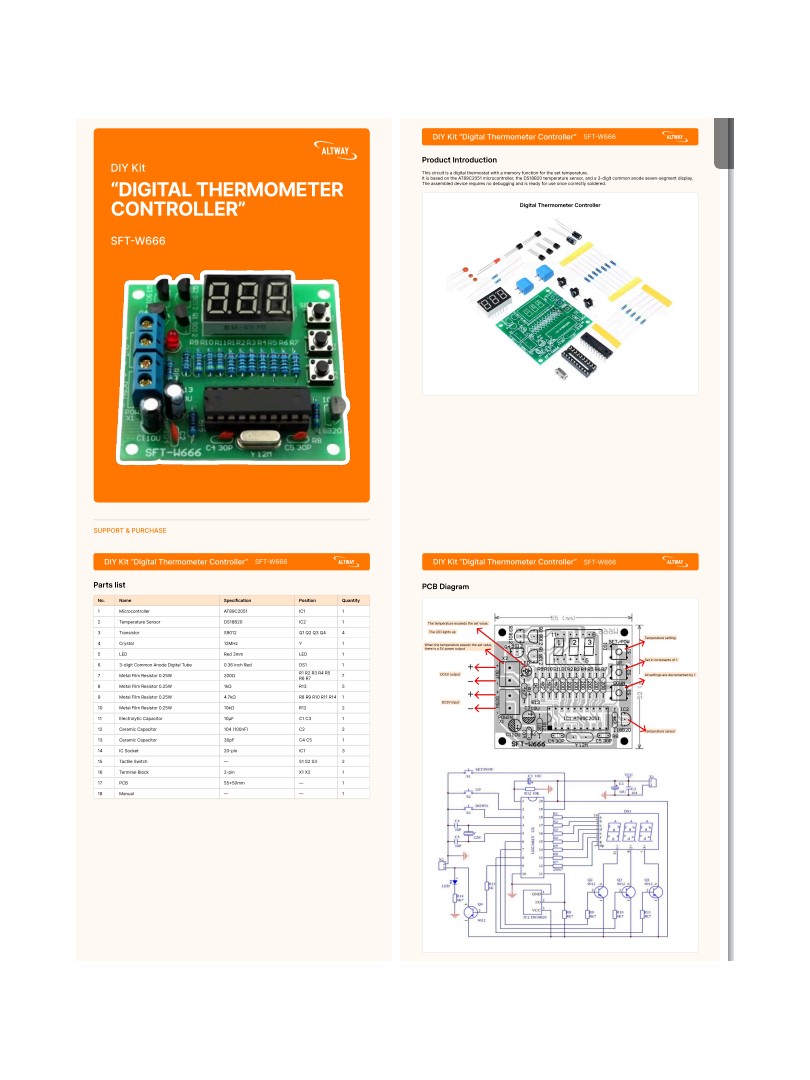

Zestaw zawiera

1 × mikrokontroler AT89C2051

1 × cyfrowy czujnik temperatury DS18B20

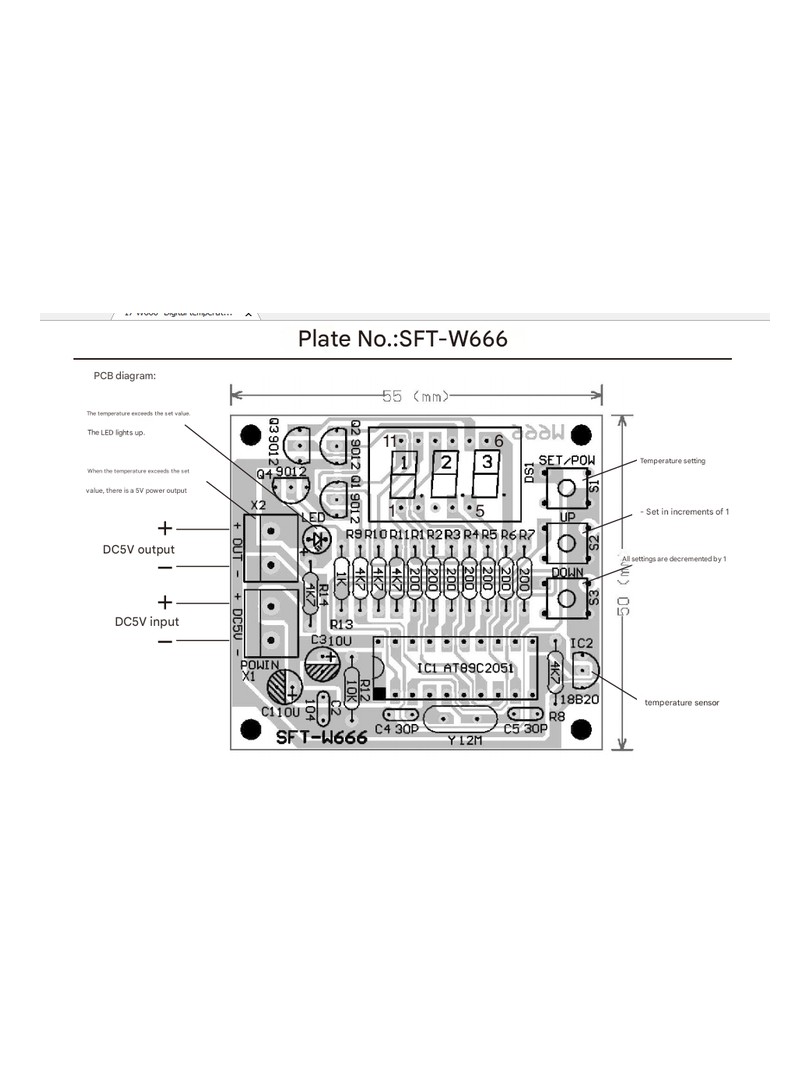

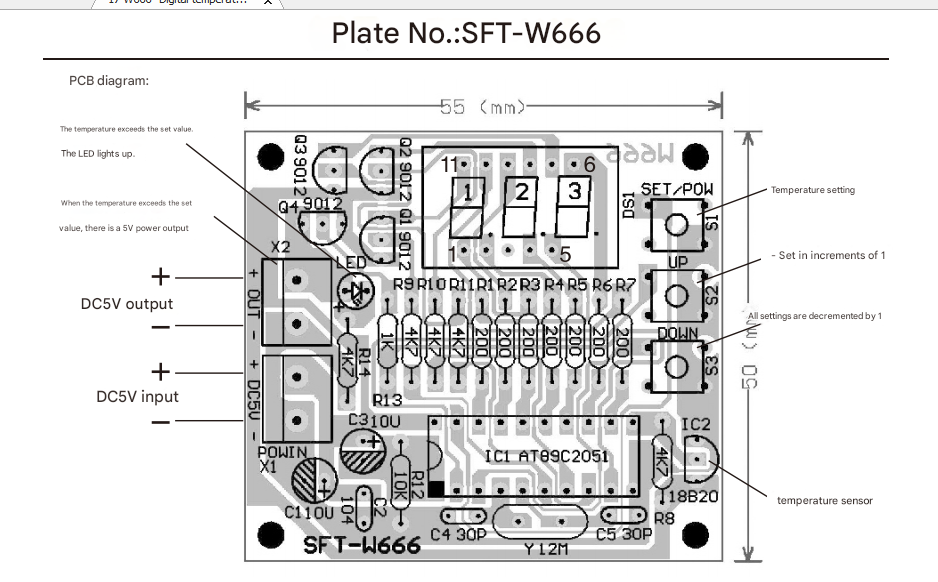

1 × płytka drukowana z sitodrukiem

1 × 3-cyfrowy 7-segmentowy wyświetlacz LED

1 × Zestaw rezystorów, kondensatorów i tranzystorów

1 × Zaciski wyjściowe X1 i X2

1 × Instrukcja obsługi

Uwagi

Należy bardzo uważać, aby nie pomylić czujnika DS18B20 z tranzystorem S9012, ponieważ ich wygląd jest podobny.

Podczas podłączania zasilania należy zapewnić prawidłową polaryzację.

Zestaw wymaga ręcznego lutowania. Najlepiej nadaje się do użytku edukacyjnego lub majsterkowania.
