Generator funkcji/fal arbitralnych serii HDG3000B

Opis

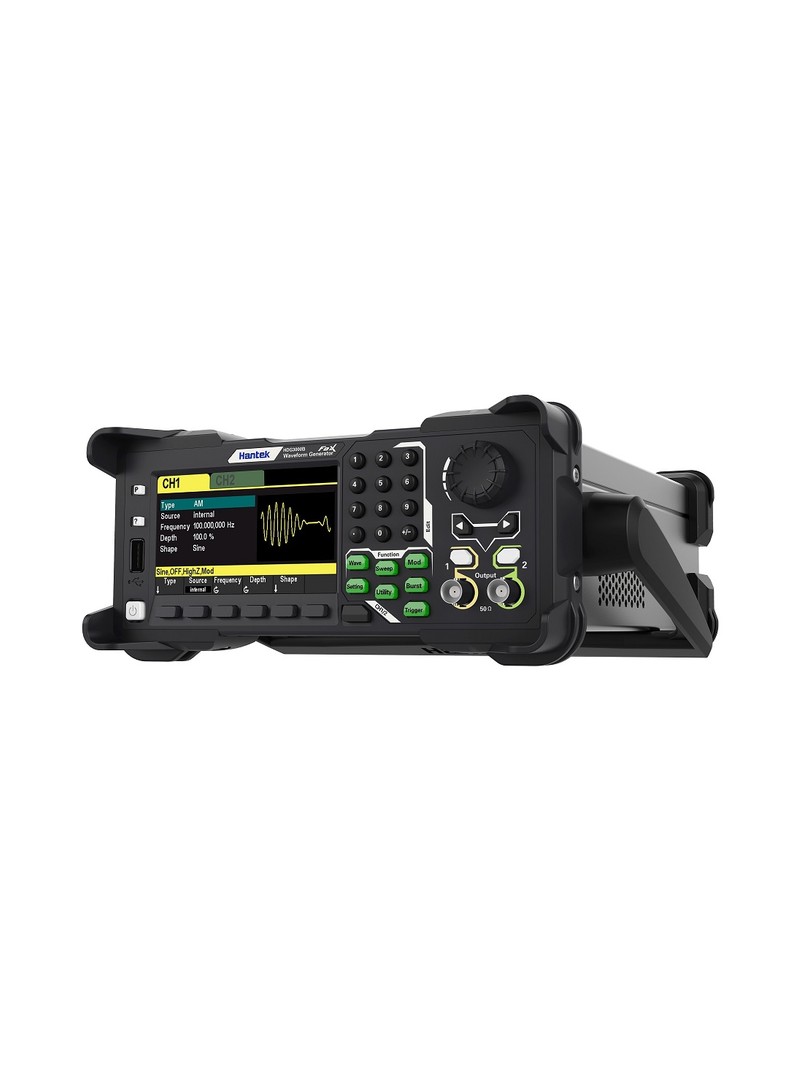

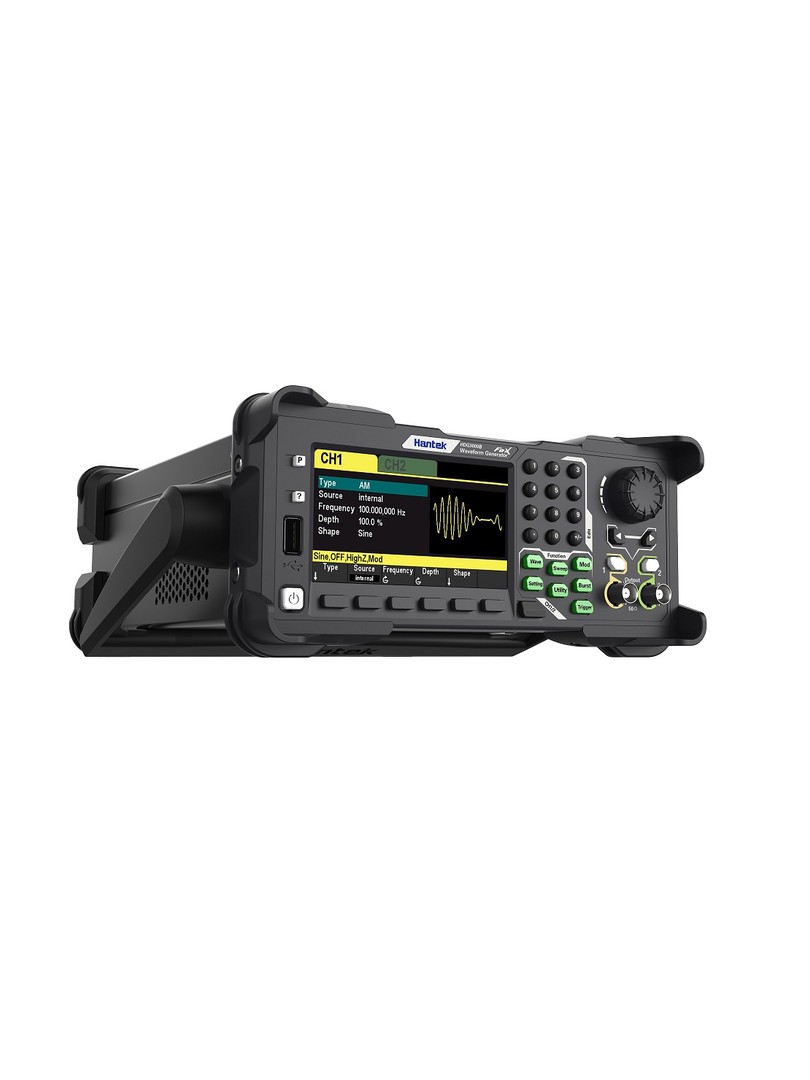

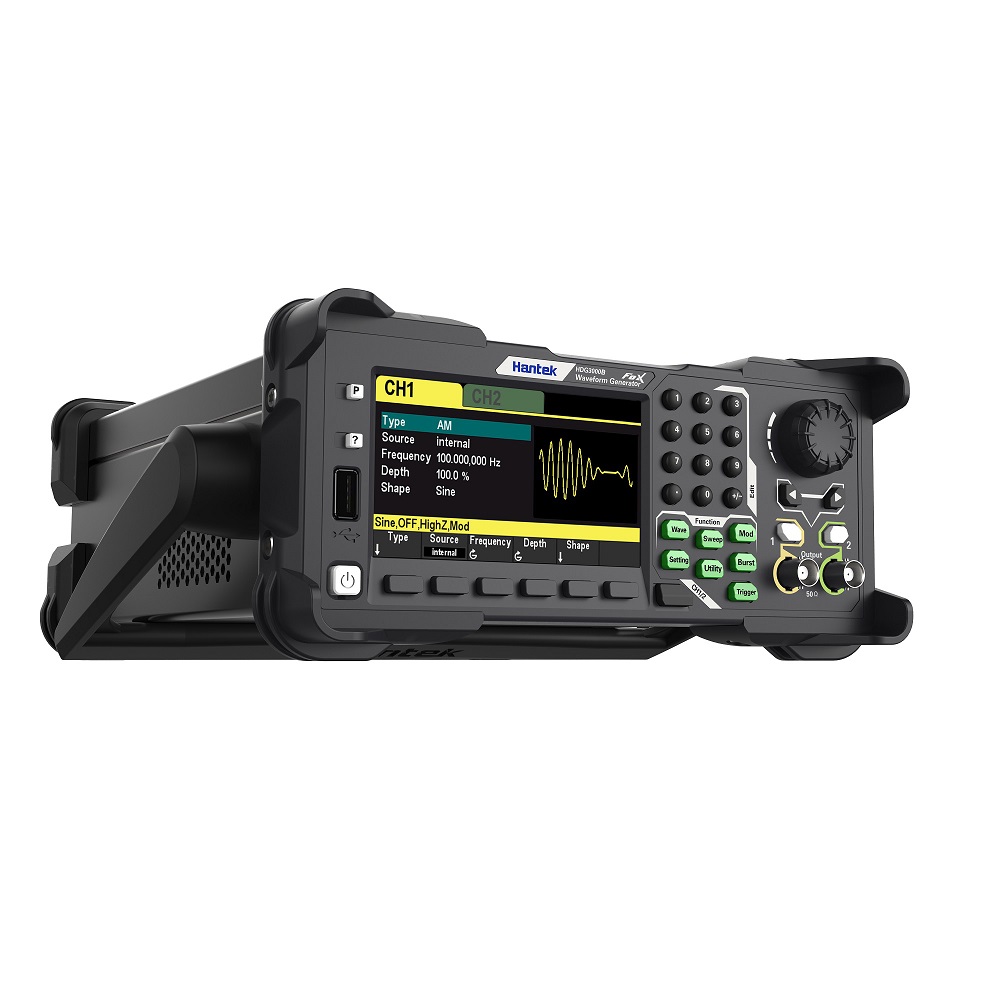

Seria HDG3000B firmy Hantek to wysokowydajny generator funkcji i przebiegów arbitralnych zaprojektowany w celu zaspokojenia potrzeb nowoczesnego testowania i projektowania elektroniki. Dzięki dwukanałowej funkcjonalności, maksymalnej częstotliwości wyjściowej 100 MHz i 16-bitowej rozdzielczości pionowej, urządzenie to zapewnia stabilne, precyzyjne sygnały o niskim poziomie zniekształceń. Przyjazny dla użytkownika interfejs, duży kolorowy wyświetlacz i zaawansowane funkcje sprawiają, że jest to niezbędne narzędzie dla inżynierów, techników i badaczy.

Kluczowe cechy

• Wielofunkcyjność: Połączenie generatora przebiegów arbitralnych, generatora impulsów, generatora funkcyjnego, generatora harmonicznych i miernika częstotliwości w jednym urządzeniu.
• Wysoka częstotliwość wyjściowa: Wyjście sinusoidalne do 100 MHz dla szerokiego zakresu zastosowań.
• Dwa kanały: Dwa niezależne kanały o równej wydajności, równoważne dwóm generatorom w jednym.
• Wysoka częstotliwość próbkowania: Częstotliwość próbkowania 250MSa/s zapewnia dokładne i wolne od zniekształceń sygnały.
• Precyzyjna rozdzielczość: 16-bitowa rozdzielczość pionowa zapewniająca wysoką wierność generowanych przebiegów.
• Duża pamięć przebiegów: Do 2Mpts pamięci do tworzenia szczegółowych i złożonych przebiegów.
• Obsługa modulacji: Bogate opcje modulacji, w tym AM, FM, PM, ASK, FSK, PWM i inne.
• Miernik częstotliwości: Wbudowany miernik częstotliwości o wysokiej rozdzielczości 80 MHz do analizy sygnału.
• Przyjazny dla użytkownika interfejs: 4,3-calowy kolorowy ekran TFT LCD z intuicyjnym i przejrzystym układem.
• Zaawansowane funkcje harmonicznych: Generowanie do 16 harmonicznych o określonej częstotliwości, amplitudzie i fazie.

Zastosowania

• Testowanie i projektowanie elektroniki
• Generowanie sygnałów na potrzeby badań i rozwoju
• Analiza harmonicznych i testowanie filtrów
• Zastosowania edukacyjne i laboratoryjne

Specyfikacja

Rodzaje fal

• Standardowe kształty fal: Sinusoida, kwadrat, trójkąt, impuls, szum, harmoniczne
• Przebiegi arbitralne: Ponad 160 wstępnie zdefiniowanych sygnałów, w tym EKG, gaussowski, wykładniczy wzrost/spadek, dwutonowy wieloczęstotliwościowy i napięcie DC

Najważniejsze informacje techniczne

• Rodzaje modulacji: AM, DSB-AM, FM, PM, ASK, FSK, PSK, PWM i inne
• Generator harmonicznych: Tworzenie parzystych, nieparzystych lub wszystkich harmonicznych z regulowaną amplitudą i fazą
• Dokładność częstotliwości: ±1ppm dla precyzyjnego sygnału wyjściowego
• Zakres dynamiki: Rozdzielczość 1μHz dla precyzyjnej regulacji częstotliwości
• Funkcje impulsowe: Regulowany cykl pracy od 0% do 99,999%

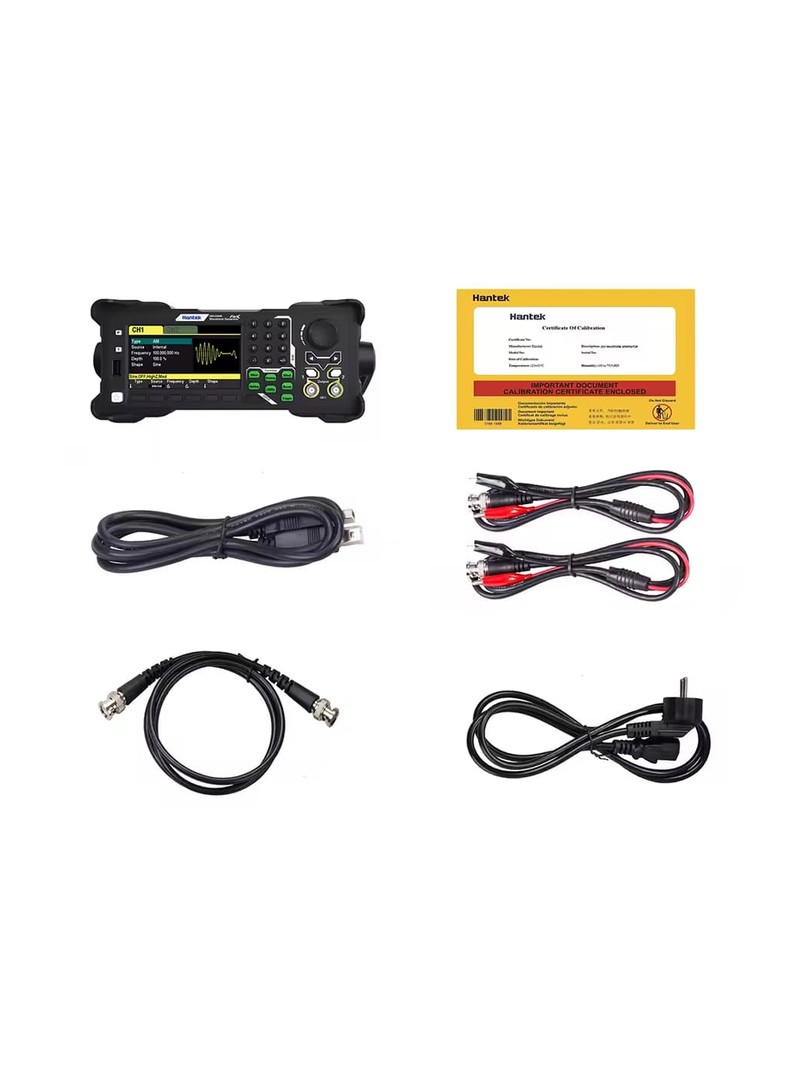

Dołączone akcesoria

• Zasilacz
• Kabel USB
• Instrukcja obsługi
• Certyfikat kalibracji
