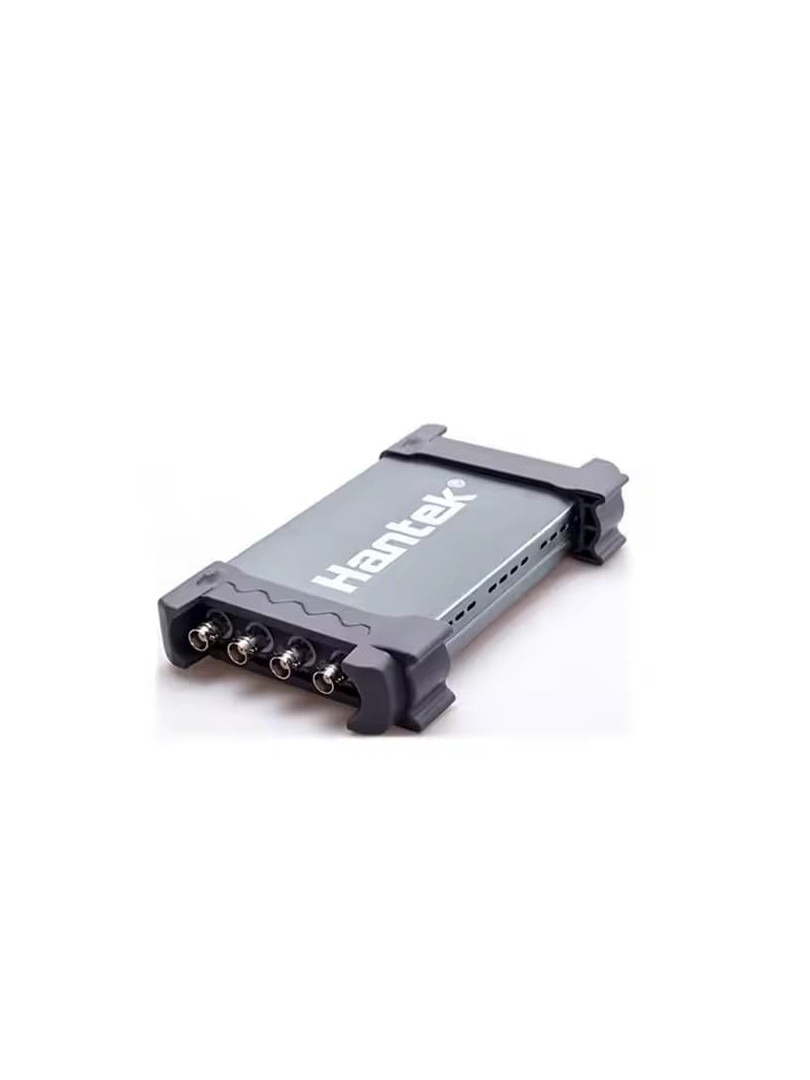

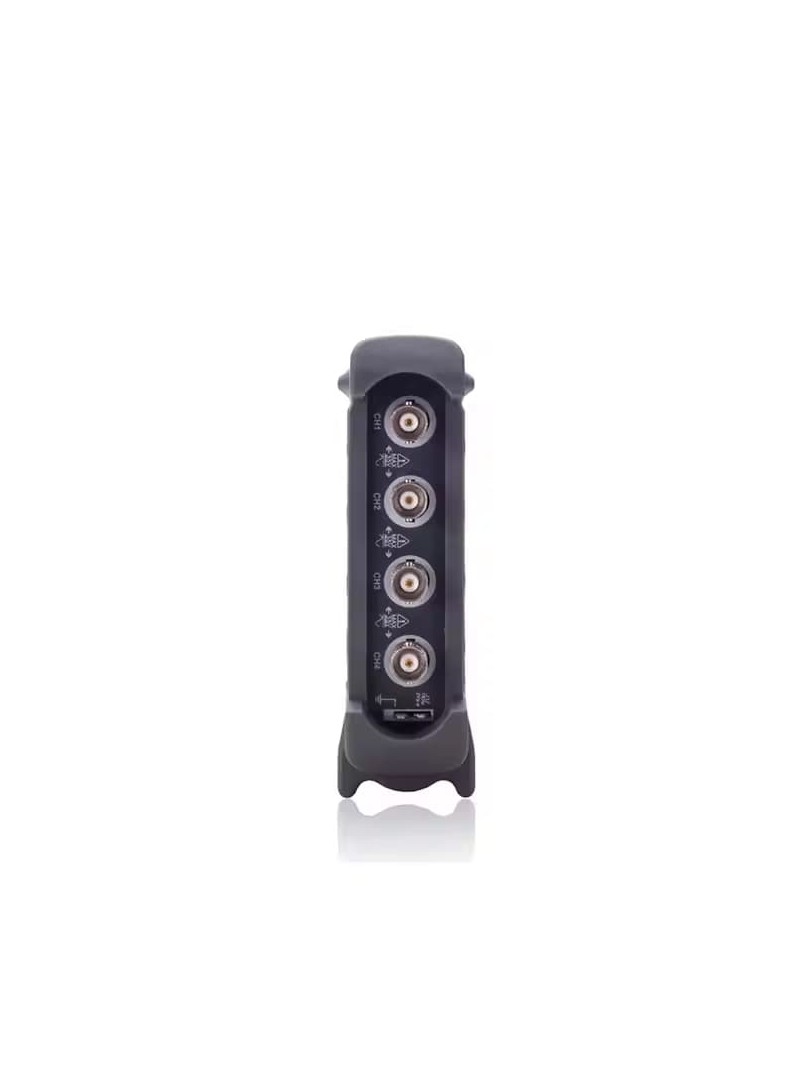

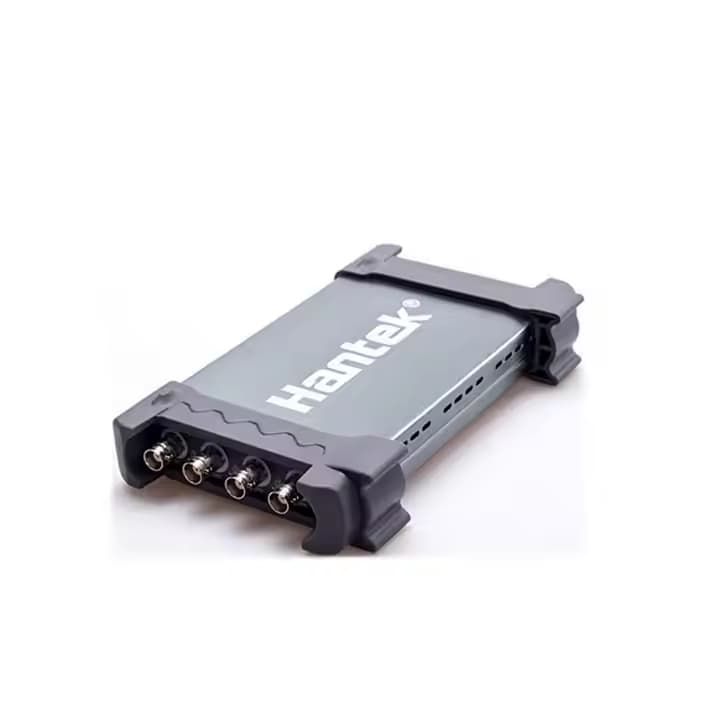

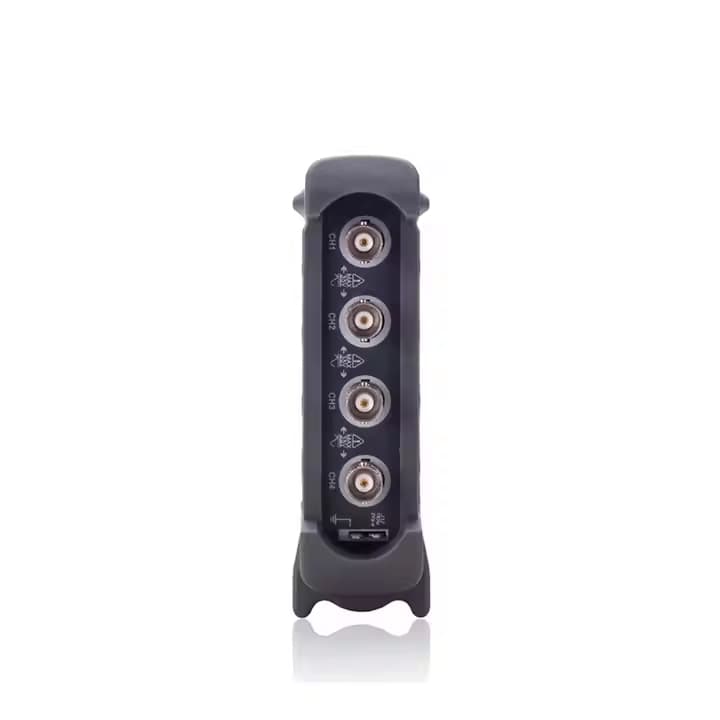

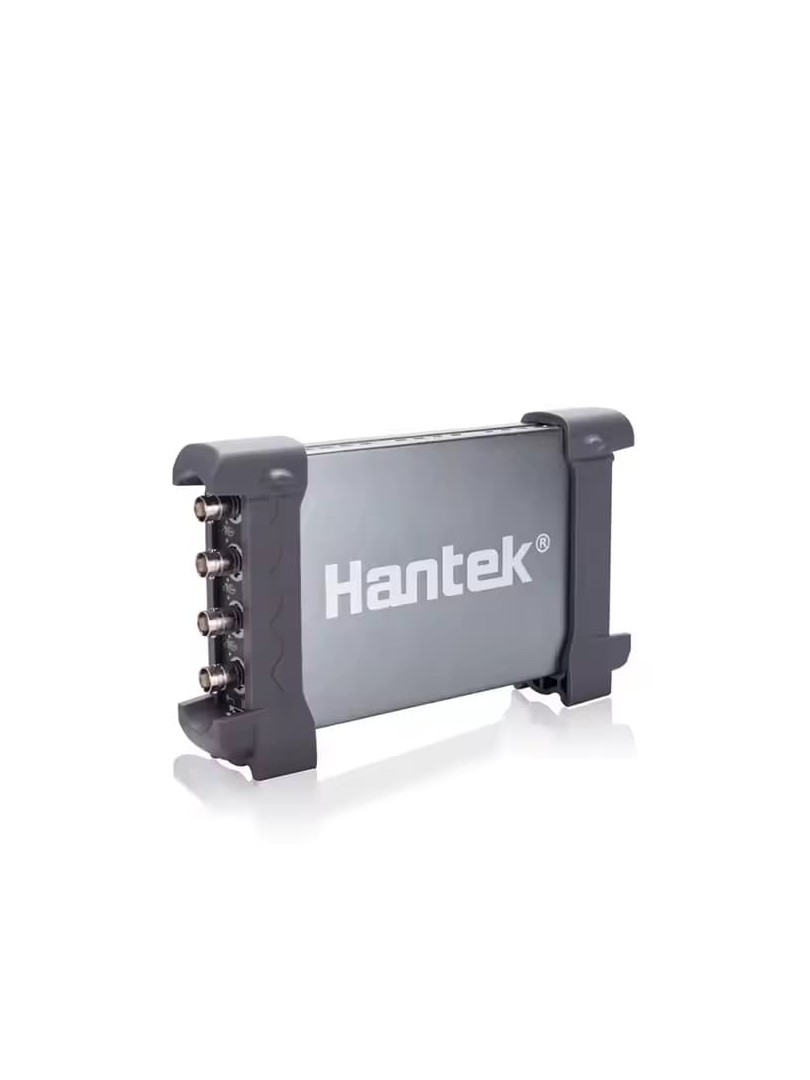

Hantek 6074BC to wysokowydajny przenośny oscyloskop USB zaprojektowany tak, aby przewyższać wiele modeli stacjonarnych. Dzięki szerokości pasma 70 MHz, częstotliwości próbkowania 1GSa/s w czasie rzeczywistym i 4 kanałom analogowym, urządzenie to jest idealne dla profesjonalistów i inżynierów, którzy potrzebują precyzji i przenośności. Jego anodyzowana aluminiowa obudowa zapewnia trwałość, zwiększoną odporność na ciepło i elegancki, nowoczesny wygląd. Kompaktowy i lekki, jest idealny do użytku w podróży.

Kluczowe cechy

Wysoka wydajność: 4 kanały analogowe, pasmo 70 MHz i częstotliwość próbkowania 1GSa/s w czasie rzeczywistym.

Przenośna konstrukcja: Kompaktowe wymiary i lekka konstrukcja ułatwiająca transport i użytkowanie.

Trwała obudowa: Obudowa z anodyzowanego aluminium zapewnia zwiększoną odporność na ciepło, łatwość noszenia i profesjonalny wygląd.

Łączność USB: Interfejs USB 2.0 dla funkcjonalności plug-and-play, nie wymaga zewnętrznego zasilania.

Zaawansowane funkcje: Uśrednianie kształtu fali, poświata, dodawanie, odejmowanie, mnożenie, dzielenie, analiza widma FFT i wyświetlanie X-Y.

Kompatybilność z oprogramowaniem: Obsługa systemów operacyjnych Windows 7, 8 i 10.

Eksport danych: Dane wyjściowe przebiegu do formatów Excel, BMP lub JPG w celu łatwej analizy i raportowania.

Wszechstronne zastosowania: Nadaje się do użytku z komputerami przenośnymi, tabletami i naprawami na linii produkcyjnej. Idealny do podróży służbowych i prac inżynieryjnych na miejscu.

Możliwość rozbudowy: Możliwość podłączenia wielu oscyloskopów do jednego komputera w celu łatwego rozszerzenia liczby kanałów.

Specyfikacja

Cecha

Szczegóły

Szerokość pasma

70 MHz

Kanały

4 KANAŁY

Częstotliwość próbkowania w czasie rzeczywistym

1 GSa/s

Głębokość pamięci

64K

Precyzja podstawy czasu

±50 ppm

Zakres podstawy czasu

2ns/div - 1000s/div (sekwencje 1-2-4)

Impedancja wejściowa

1MΩ 25pF

Czułość wejściowa

2 mV/div - 10 V/div

Rozdzielczość pionowa

8 bitów

Zakres przemieszczenia pionowego

2mV ~ 10V/div @ sonda x1; 20mV ~ 100V/div @ sonda x10; 200mV ~ 1000V/div @ sonda x100; 2V ~ 10000V/div @ sonda x1000

Dokładność wzmocnienia DC

±3%

Ograniczenie szerokości pasma

20 MHz

Tryby wyzwalania

Krawędź, impuls, wideo, alternatywny

Źródła wyzwalania

CH1, CH2, CH3, CH4

Przetwarzanie sygnału kształtu fali

+, -, ×, ÷, FFT, Invert

Kursory Pomiar

Krzyż, Śledzenie, Poziomo, Pionowo

Pomiar automatyczny

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Częstotliwość, Okres, Czas narastania, Czas opadania, Szerokość dodatnia, Szerokość ujemna, Cykl pracy

Wymiary

175 mm x 105 mm x 25 mm

Waga

0,9 kg

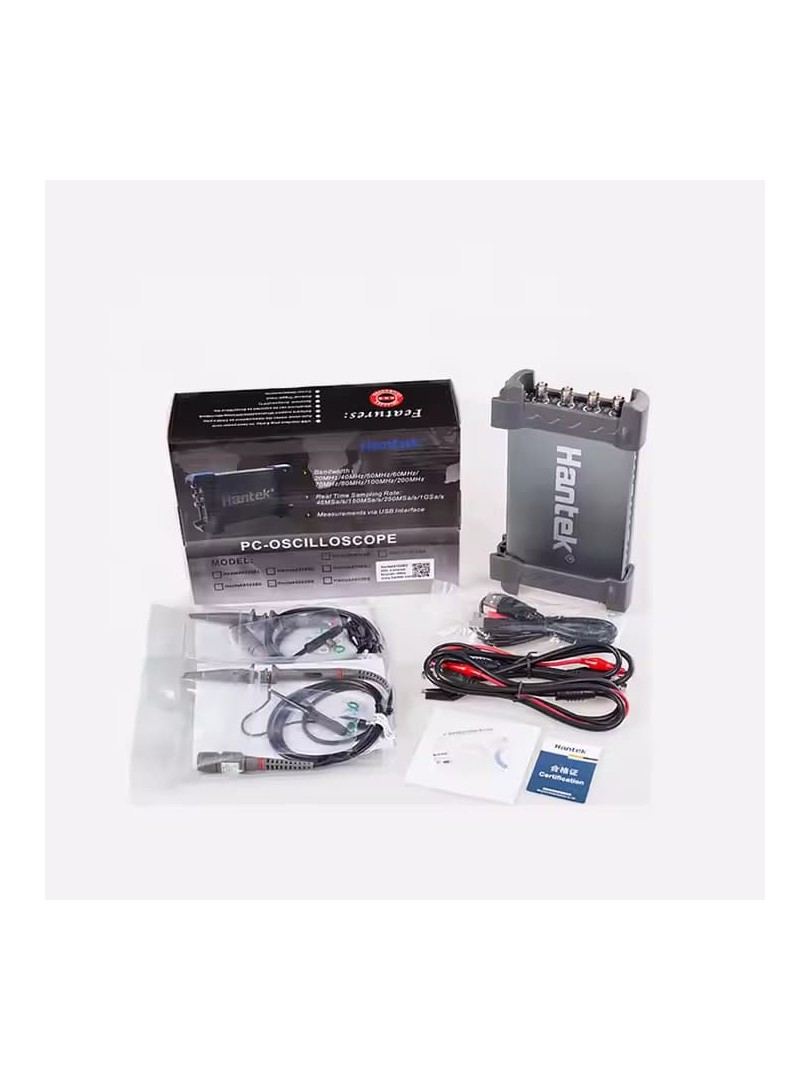

Akcesoria standardowe

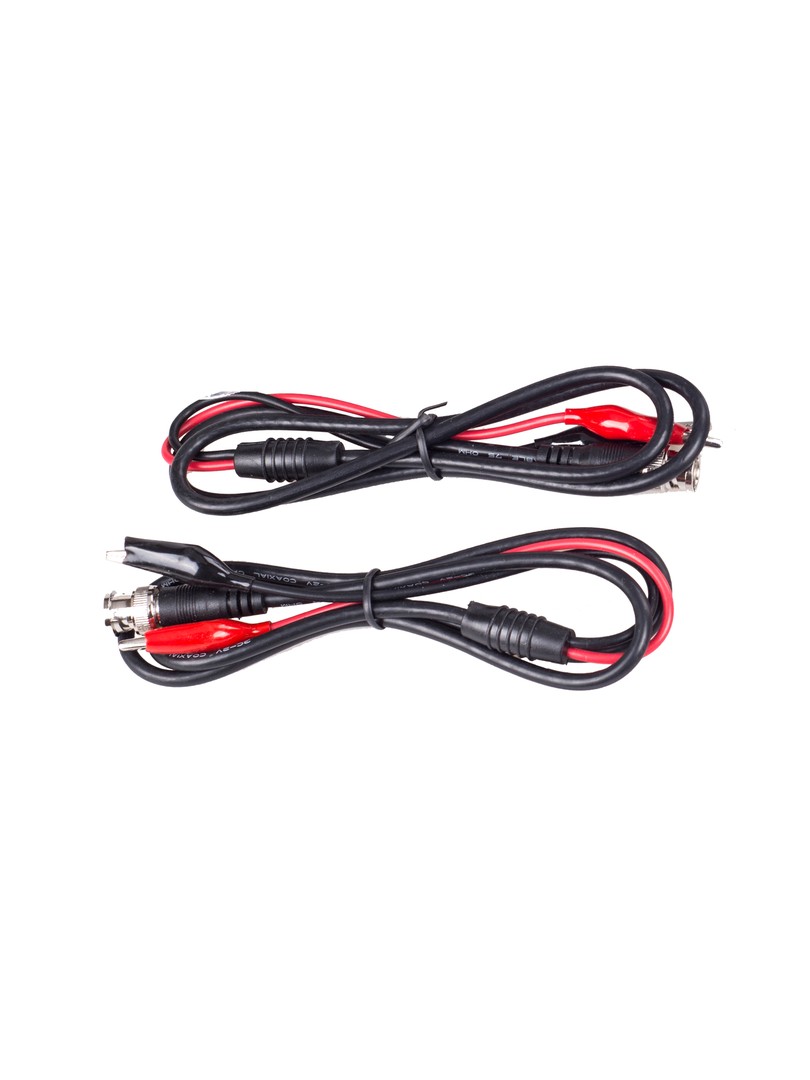

2 sondy pasywne, 2 klipsy gatorowe

Dodatkowe informacje

Obsługiwane systemy operacyjne: Windows 7, 8, 10

Eksport danych: Zapis danych w formatach Excel, BMP lub JPG

Wsparcie programistyczne: Zawiera dodatkową bibliotekę programistyczną DLL i przykłady dla LabVIEW, VB i VC

Aplikacje: Nadaje się do komputerów przenośnych, tabletów i napraw linii produkcyjnych. Idealny do podróży służbowych i zadań inżynieryjnych na miejscu.
