Przenośny oscyloskop cyfrowy PC USB Hantek 6022BL 2-kanałowy 20MHz 48MSa/s + 16-kanałowy analizator logiczny

Opis

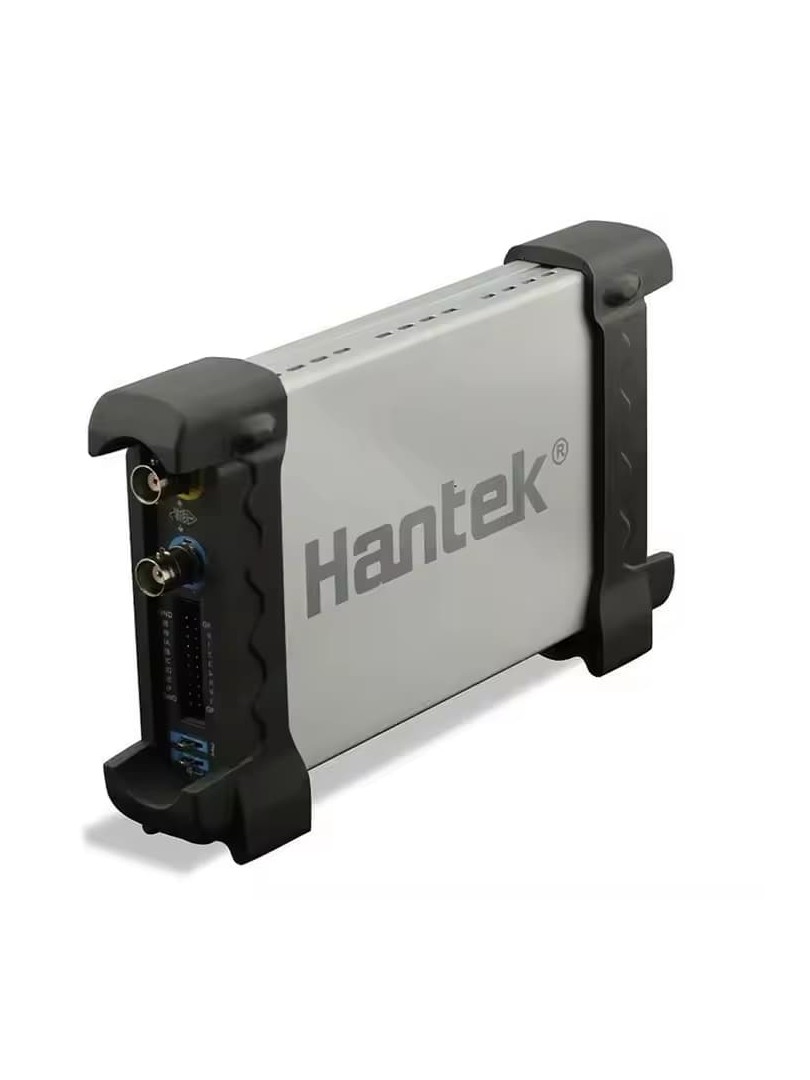

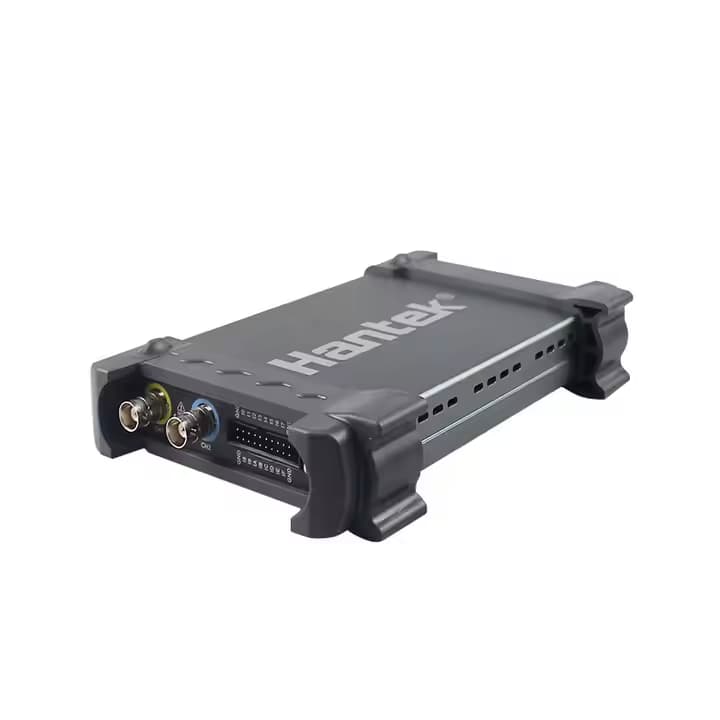

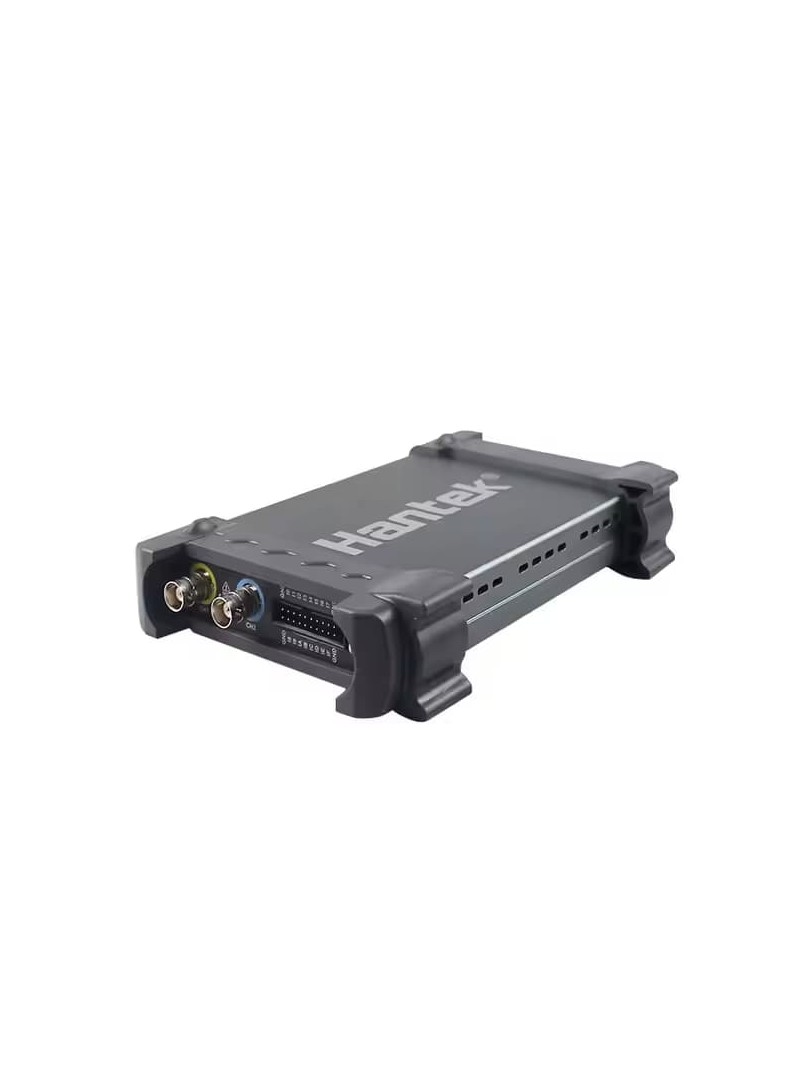

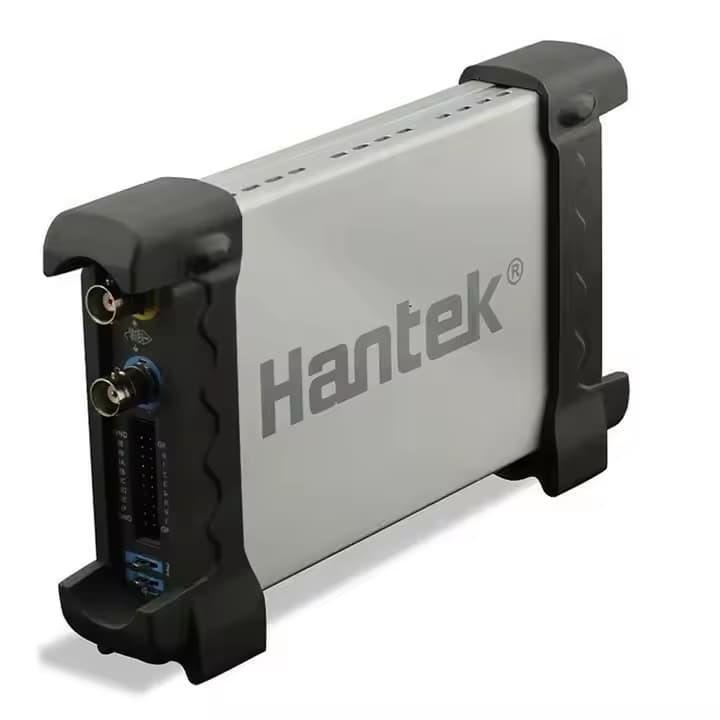

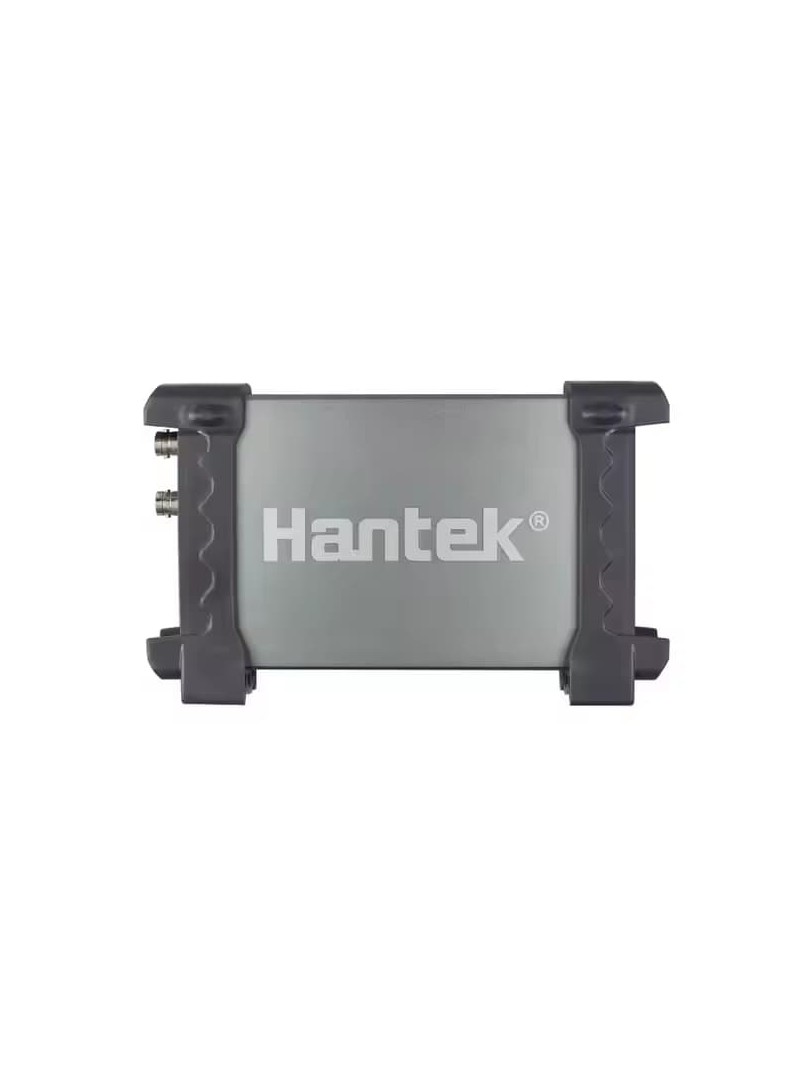

Hantek 6022BL to wszechstronny przenośny oscyloskop USB o szerokości pasma 20MHz, częstotliwości próbkowania 48MSa/s i zintegrowanym 16-kanałowym analizatorem logicznym. Urządzenie to jest idealne dla profesjonalistów wymagających zarówno oscyloskopu, jak i funkcji analizy logicznej w kompaktowej, przenośnej formie. Jego anodyzowana aluminiowa obudowa zapewnia trwałość, doskonałą odporność na ciepło i wysokiej jakości wzornictwo.

Kluczowe cechy

• Podwójna funkcjonalność: Połączenie 2-kanałowego oscyloskopu z 16-kanałowym analizatorem logicznym.
• Wysoka wydajność: Częstotliwość próbkowania 48MSa/s w czasie rzeczywistym i szerokość pasma 20MHz dla precyzyjnych pomiarów.
• Analizator logiczny: 16 kanałów o szerokości pasma 10 MHz do analizy sygnałów cyfrowych.
• Wysokiej jakości konstrukcja: Obudowa z anodyzowanego aluminium zapewnia większą trwałość i stylowy wygląd.

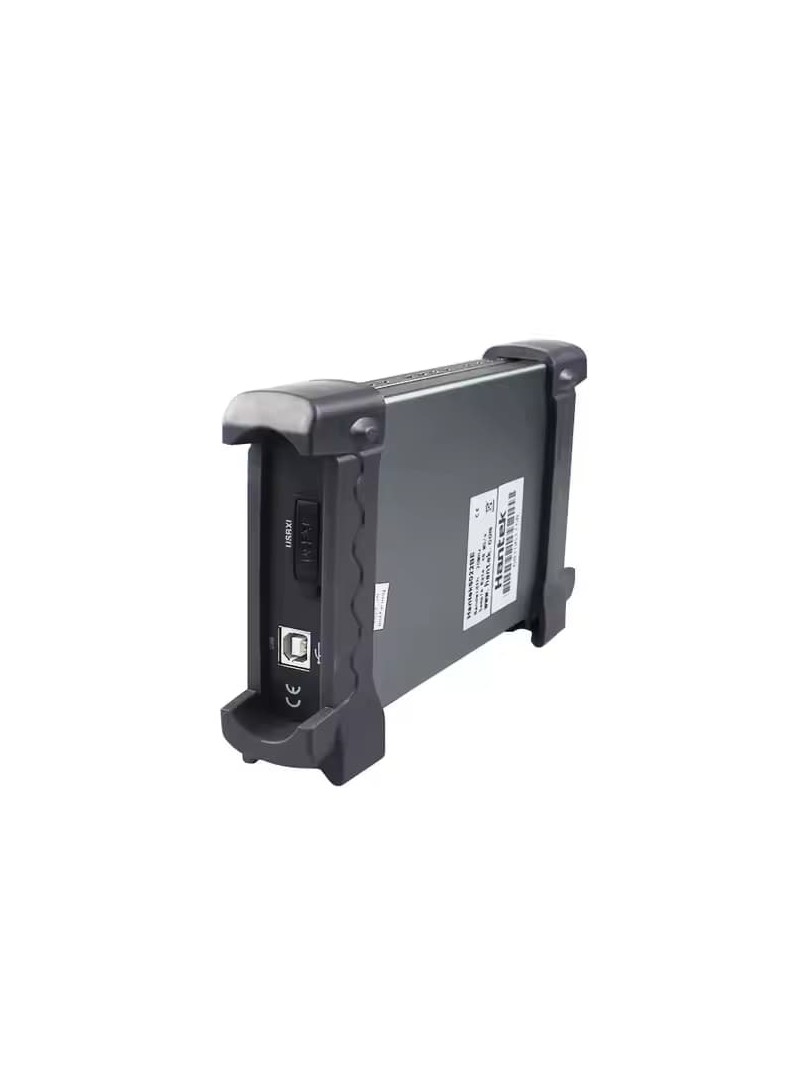

• Złącze USB: Standardowy interfejs USB 2.0 nie wymagający zewnętrznego źródła zasilania.
• Kompaktowe wymiary: 200 × 100 × 35 mm, waga: 0,3 kg.
• Szeroka kompatybilność: Działa z systemami Windows 7, 8 i 10.
• Zaawansowane funkcje: FFT, dodawanie, odejmowanie, mnożenie, dzielenie, wykresy X-Y, 20 funkcji automatycznego pomiaru.
• Zapis danych: Zapisywanie przebiegów jako tekst, obraz (JPEG/BMP), Excel/Word.
• Elastyczna konfiguracja: Rozszerzenie kanałów poprzez podłączenie wielu urządzeń do jednego komputera.

Specyfikacja

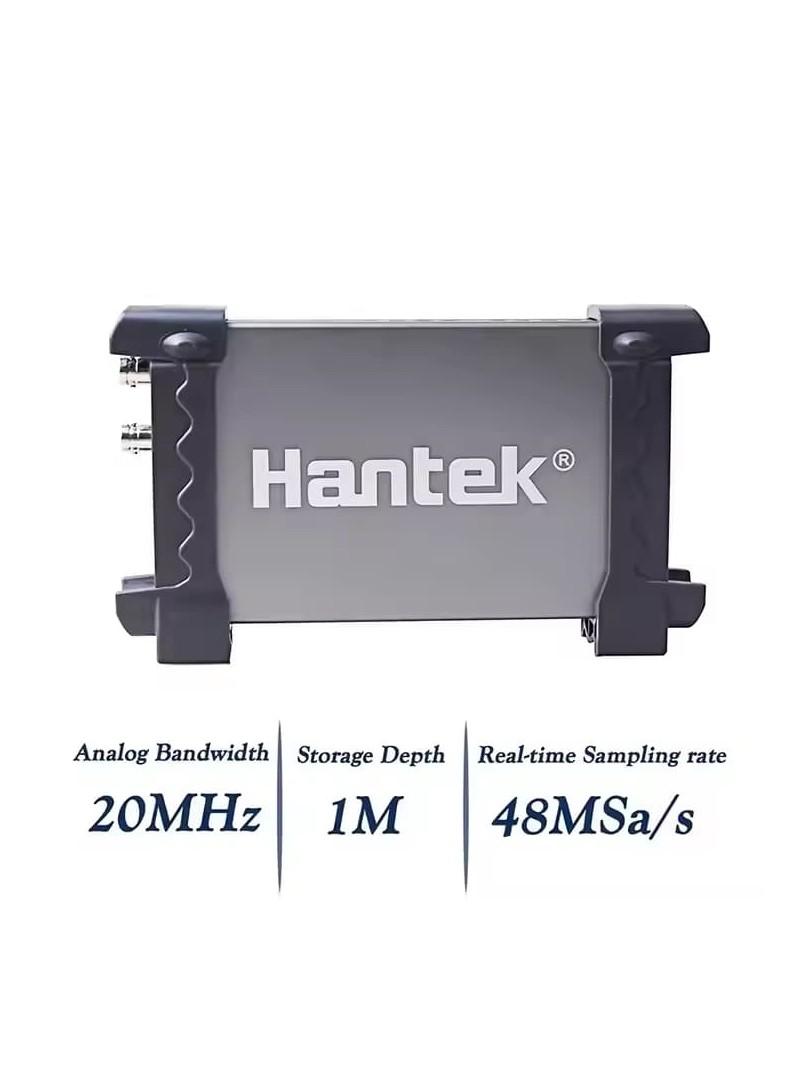

• Szerokość pasma: 20 MHz
• Kanały: 2 (cyfrowe) + 16 (logiczne)
• Częstotliwość próbkowania: 48 MSa/s
• Głębokość pamięci: 1M
• Czas narastania: 17,5 ns
• Precyzja podstawy czasu: ±50 ppm
• Zakres podstawy czasu: 1 ns/div - 5000 s/div (1-2-5 kroków)
• Impedancja wejściowa: 1MΩ 25pF
• Czułość wejściowa: 20 mV/div - 5 V/div
• Rozdzielczość pionowa: 8 bitów
• Zakres pionowy: 20 mV - 5 V/div @ x1; 200 mV - 50 V/div @ x10; 2 V - 500 V/div @ x100; 20 V - 5 kV/div @ x1000
• Dokładność DC: ±3%
• Typ wyzwalania: Krawędź
• Źródło wyzwalania: CH1, CH2
• Funkcje matematyczne: +, -, ×, ÷, FFT, Invert
• Pomiar kursora: Krzyżowy, Poziomy, Pionowy
• Pomiary automatyczne: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Mean, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive/Negative Width, +Duty, -Duty

Analizator logiczny

• Kanały: 16
• Maks. Impedancja: 1MΩ (C=7,5pF)
• Maks. Napięcie: 0 - 5,5 V
• Maks. Częstotliwość próbkowania: 48 MSa/s
• Szerokość pasma: 10 MHz
• Kompatybilne wejście: TTL, LVTTL, CMOS
• Głębokość pamięci: 1M/CH

Cechy ogólne

• Zasilanie: Port USB (brak zasilania zewnętrznego)
• Wymiary: 200 × 100 × 35 mm
• Waga: 0,3 kg
• Sonda standardowa: 2 × PP80B

Dodatkowe informacje

• Systemy operacyjne: Windows 7, 8, 10
• Obsługa oprogramowania: LabVIEW, VB, VC, Second Design
• Eksport danych: Tekst, JPEG/BMP, Excel, Word
• Połączenie: USB 2.0 (nie wymaga zewnętrznego zasilania)
• Narzędzia dla programistów: Kod demonstracyjny + wsparcie techniczne
