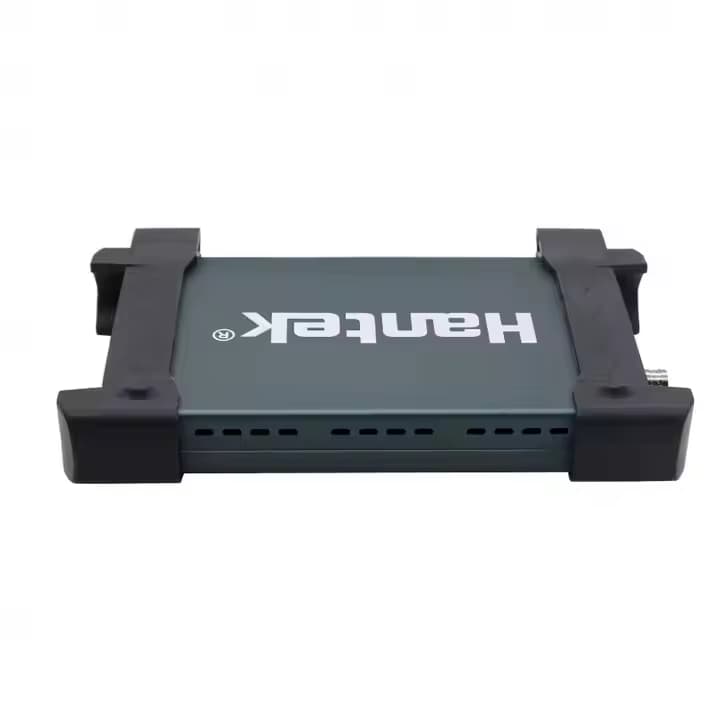

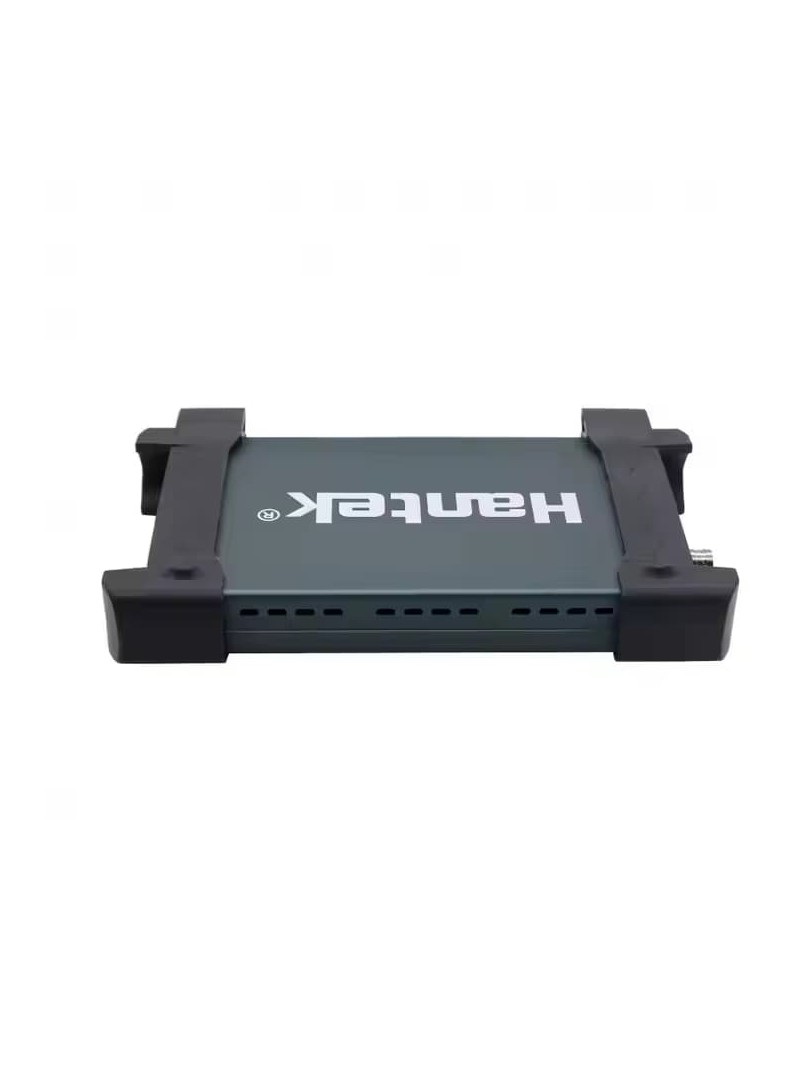

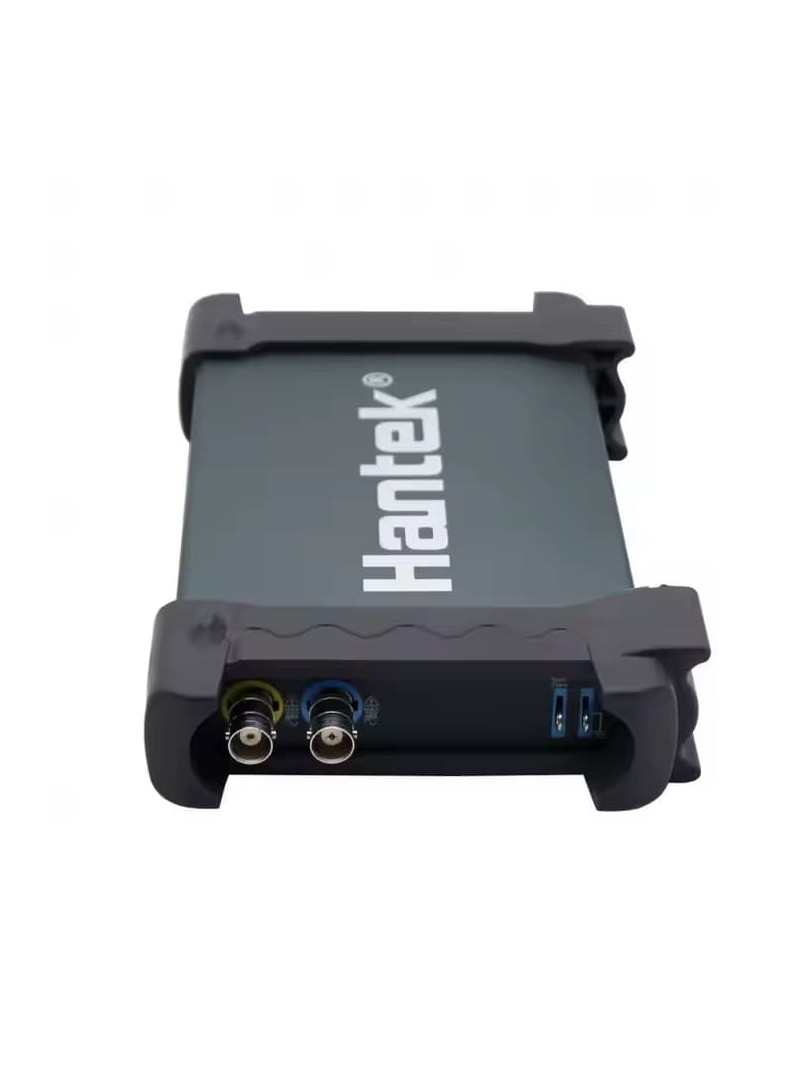

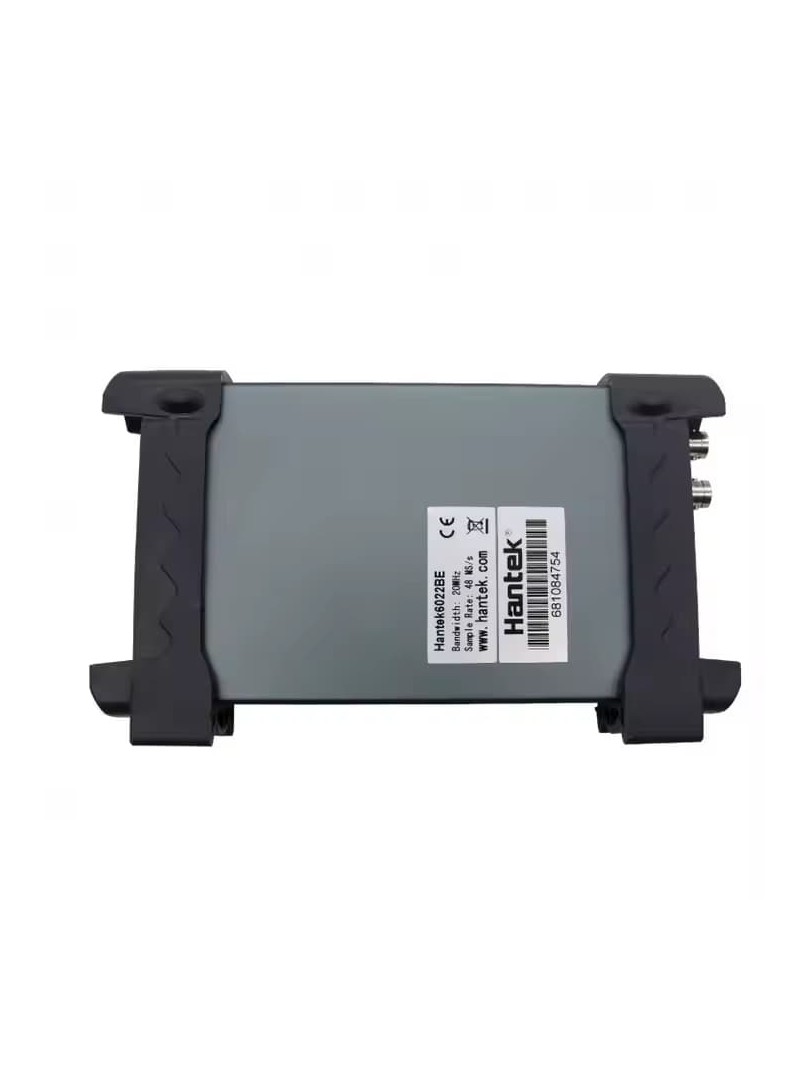

Przenośny oscyloskop cyfrowy PC USB Hantek 6022BE 2-kanałowy 20MHz 48MSa/s

Opis

Hantek 6022BE to przenośny oscyloskop cyfrowy USB z dwoma kanałami, oferujący pasmo przenoszenia 20 MHz i częstotliwość próbkowania 48MSa/s. Urządzenie to jest bardzo opłacalne i ma kompaktową konstrukcję, dzięki czemu jest idealnym wyborem dla profesjonalistów pracujących z laptopami, konserwacją linii produkcyjnej i podróżami służbowymi.

Kluczowe cechy

• Opłacalność: Wysoka wydajność w przystępnej cenie.
• Wysokiej jakości konstrukcja: Obudowa z anodyzowanego aluminium, podobna do iPada, zapewniająca stylowy wygląd, zwiększoną twardość powierzchni, doskonałą odporność na ciepło i dużą odporność na zużycie.

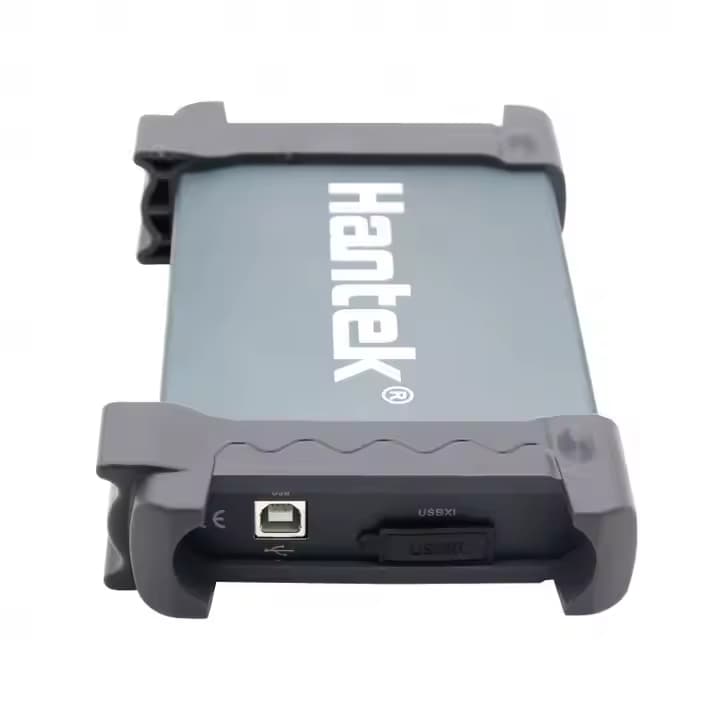

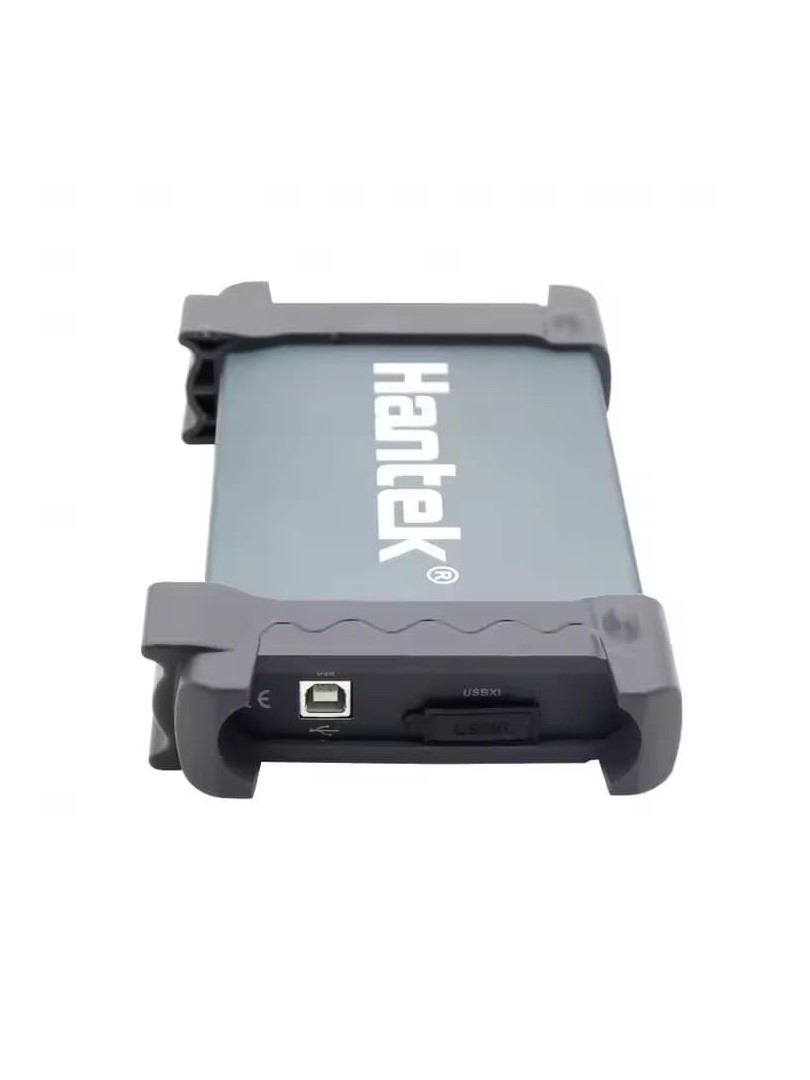

• Złącze USB: Standardowy interfejs USB 2.0, nie wymaga zewnętrznego źródła zasilania, łatwy w użyciu.
• Przenośność: Kompaktowe wymiary (205 x 120 x 35 mm), ułatwiające przenoszenie.
• Szeroka kompatybilność: Kompatybilny z systemami operacyjnymi Windows 7, Windows NT, Windows 2000, Windows XP i VISTA.
• Funkcjonalność: 23 funkcje pomiarowe, kontrole PASS/FAIL, odpowiednie do zastosowań technicznych.
• Funkcje matematyczne: Dodawanie, odejmowanie, mnożenie, dzielenie, FFT (szybka transformata Fouriera).
• Elastyczne połączenie: Możliwość podłączenia wielu oscyloskopów do jednego komputera w celu rozszerzenia liczby kanałów.
• Zapis danych: Zapisywanie przebiegów w plikach tekstowych, graficznych (JPEG/BMP) i dokumentach MS Excel/Word.
• Wsparcie programistyczne: W zestawie kod demonstracyjny dla LabVIEW, VB, VC, Delphi i C++ Builder.

✅ Specyfikacja techniczna:

• Liczba kanałów: 2
• Szerokość pasma: 20 MHz
• Pasmo sygnału wejściowego (DC): do 20 MHz
• Maksymalna częstotliwość próbkowania: 48 MS/s
• Rozdzielczość pionowa: 8 bitów
• Zakres wzmocnienia: 20 mV – 5 V (8 kroków)
• Dokładność pomiaru DC: ±3%
• Zakres podstawy czasu: 1 ns – 9000 s (39 kroków)
• Regulacja pionowa: Tak
• Impedancja wejściowa: 1 MΩ, 25 pF
• Ochrona wejścia: Zacisk diodowy

Funkcje oscyloskopu:

• Tryb X-Y: Tak
• Tryby wyzwalania: Automatyczny, Normalny, Pojedynczy
• Regulacja poziomu wyzwalania: Tak
• Typy wyzwalania: Krawędź narastająca, krawędź opadająca
• Źródło wyzwalania: CH1, CH2, EXT
• Wyzwalanie przed/po: 0 – 100%
• Wybór próbkowania: Tak
• Wyświetlanie kształtu fali: punkty, linie, trwałość, intensywność, uśrednianie
• Tryby pionowe: CH1, CH2, podwójny, ADD
• Pomiary kursorem: częstotliwość, napięcie
• Funkcje matematyczne: FFT, dodawanie, odejmowanie, mnożenie, dzielenie

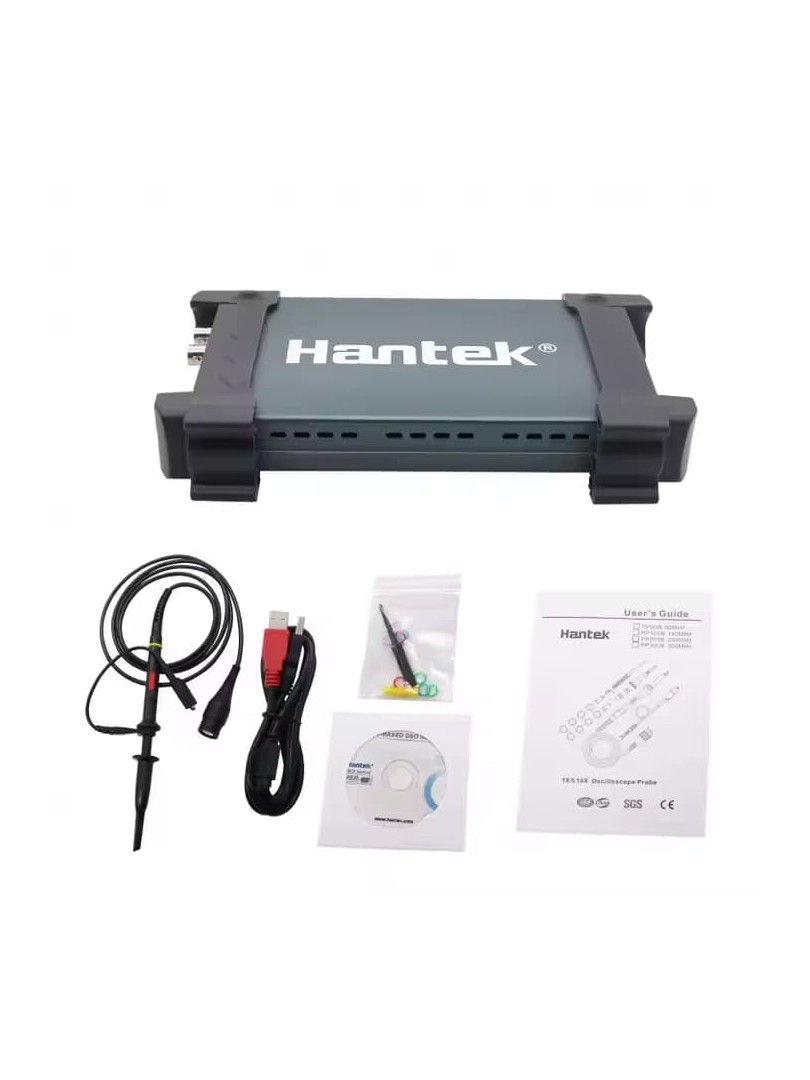

Zestaw zawiera:

• Oscyloskop
• Płyta CD z oprogramowaniem
• Sondy pomiarowe x2
• Kabel USB
• Instrukcja obsługi

Dodatkowe informacje

• Wymiary: 205 mm (dł.) x 120 mm (szer.) x 35 mm (wys.)
• Systemy operacyjne: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA
• Oprogramowanie: Wsparcie dla LabVIEW, VB, VC, Delphi i C++ Builder
• Zapisywanie danych: Formaty obejmują pliki tekstowe, pliki graficzne (JPEG/BMP) i dokumenty MS Excel/Word
• Połączenie: USB 2.0 (nie wymaga zewnętrznego zasilania)
• Funkcje programistyczne: Zawiera kod demonstracyjny (VC, CVI, VB, LabVIEW) i wsparcie techniczne
