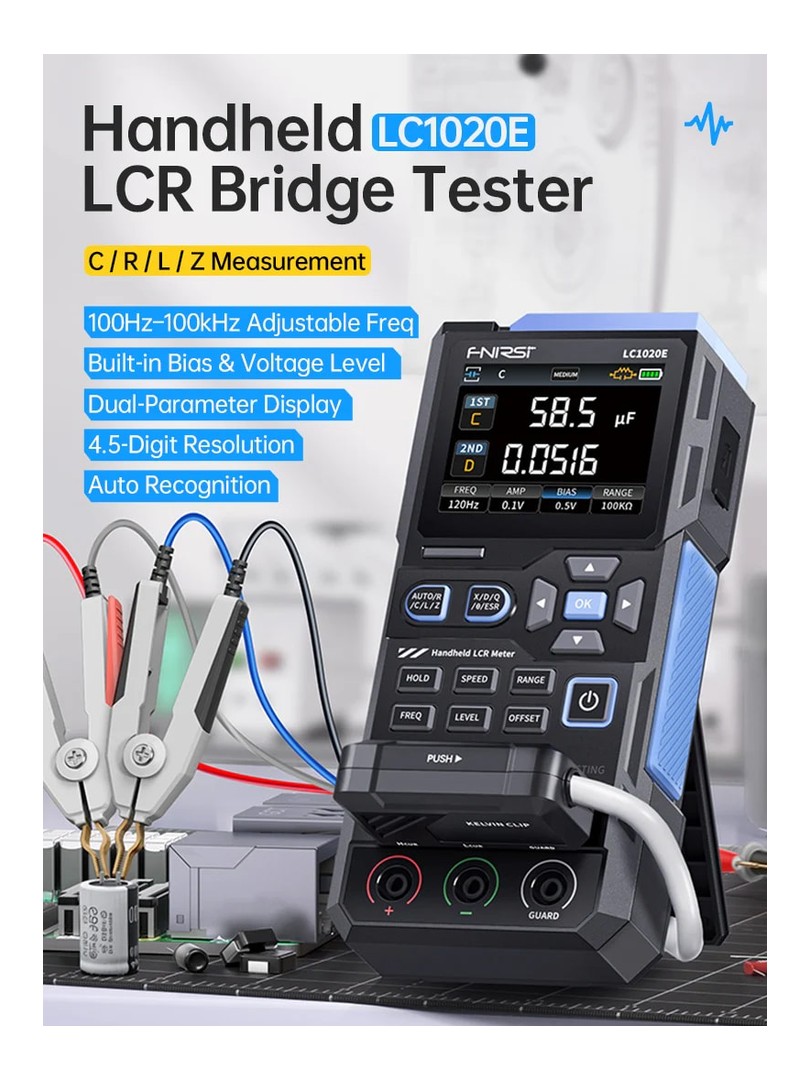

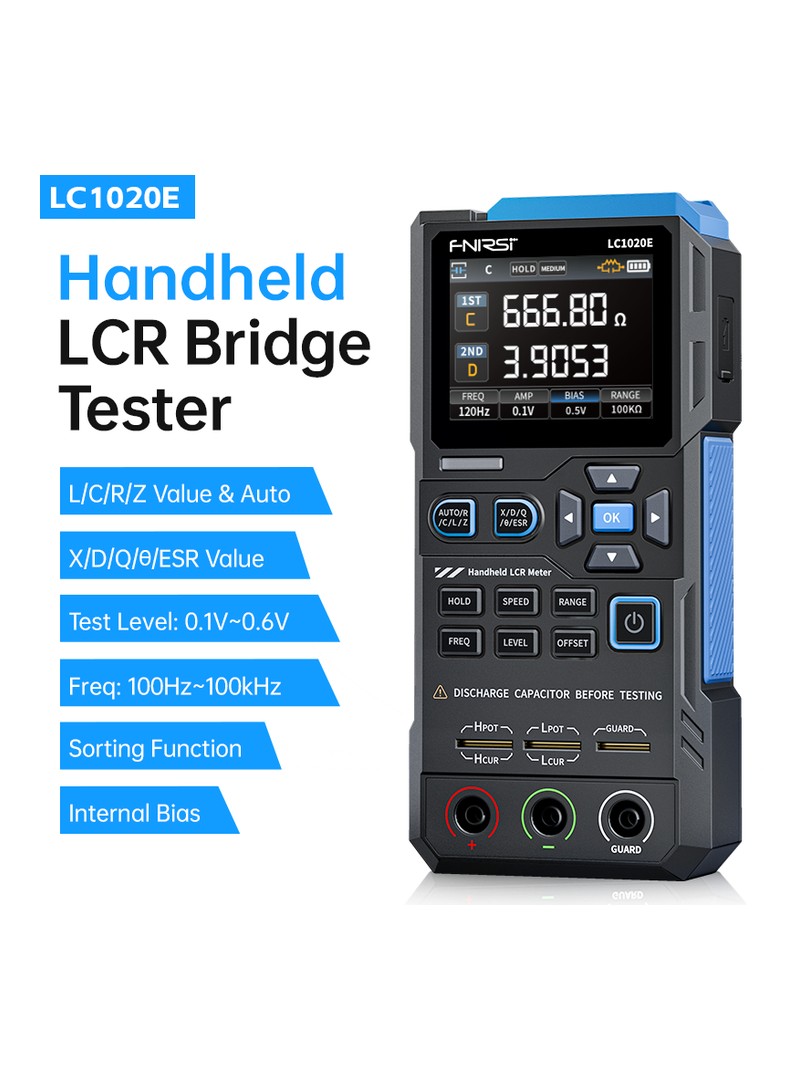

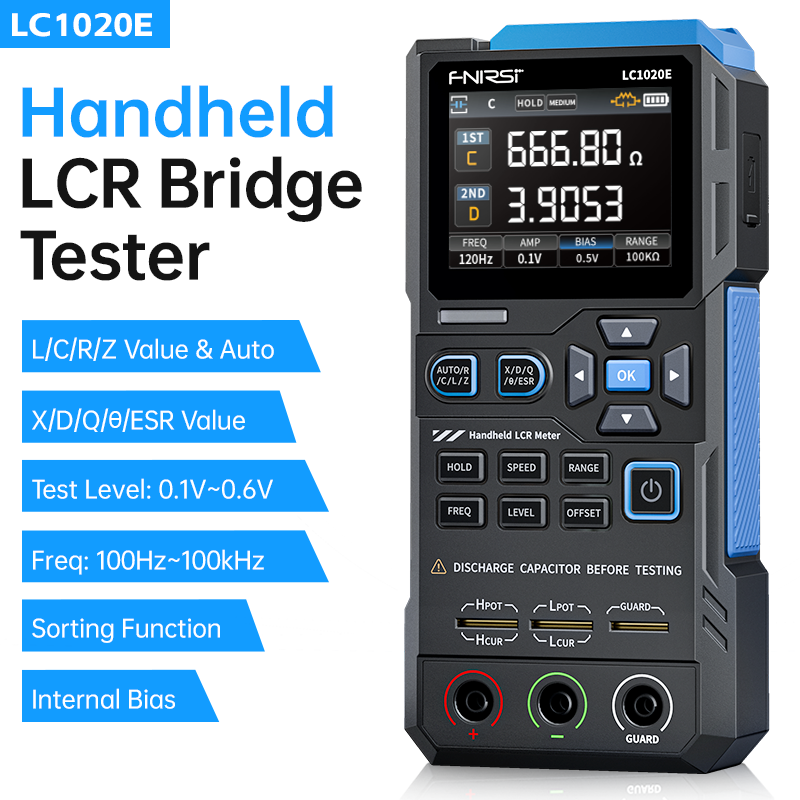

Precyzyjny tester komponentów oferujący podstawową dokładność ±0,05%, pomiar dwuparametrowy i zaawansowane funkcje, takie jak tryb sortowania i testowanie Kelvina. Idealny do zastosowań laboratoryjnych, produkcyjnych i terenowych.

Najważniejsze cechy

Ultraprecyzyjne pomiary
Podstawowa dokładność ±0,05% z 4,5-cyfrową rozdzielczością do profesjonalnych testów

Inteligentne automatyczne wykrywanie
Natychmiastowa identyfikacja komponentów R/L/C z automatycznym przełączaniem trybów

Analiza wieloczęstotliwościowa
5 częstotliwości testowych (100Hz-100kHz) i 3 poziomy napięcia (0,1V-0,6V)

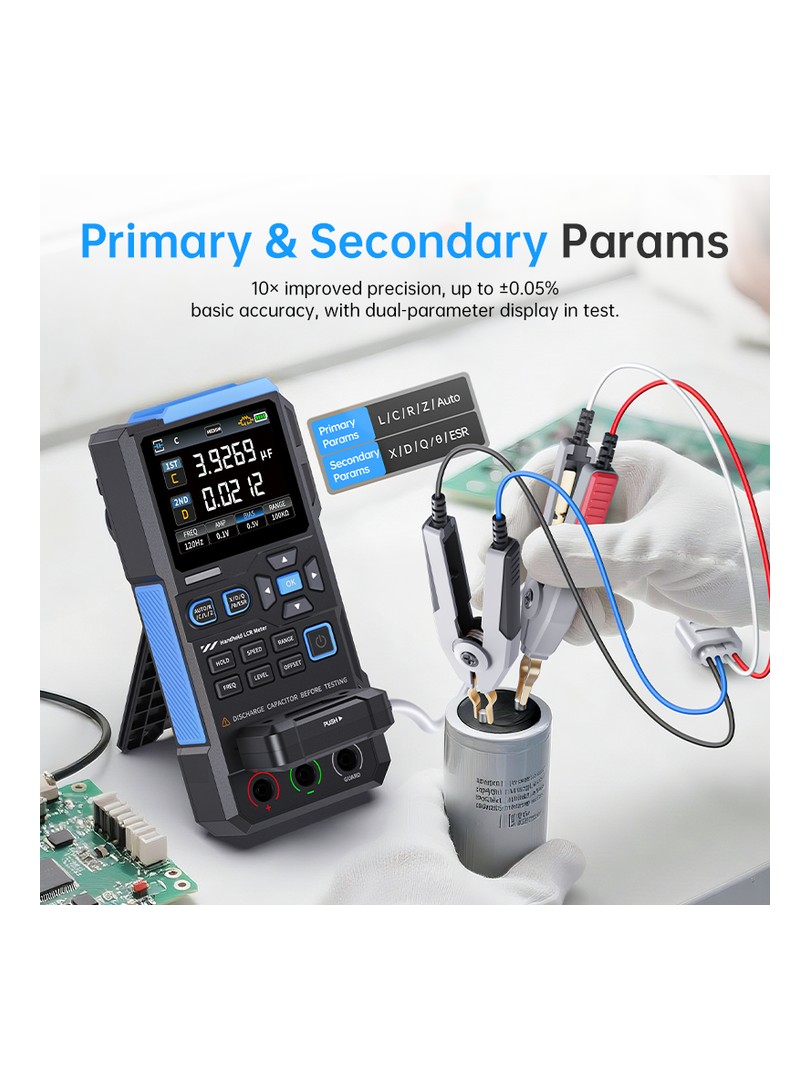

Dwuparametrowy wyświetlacz TFT
Jednoczesne wyświetlanie wartości L/C/R/Z z X/D/Q/θ/ESR

Zaawansowane tryby testowania

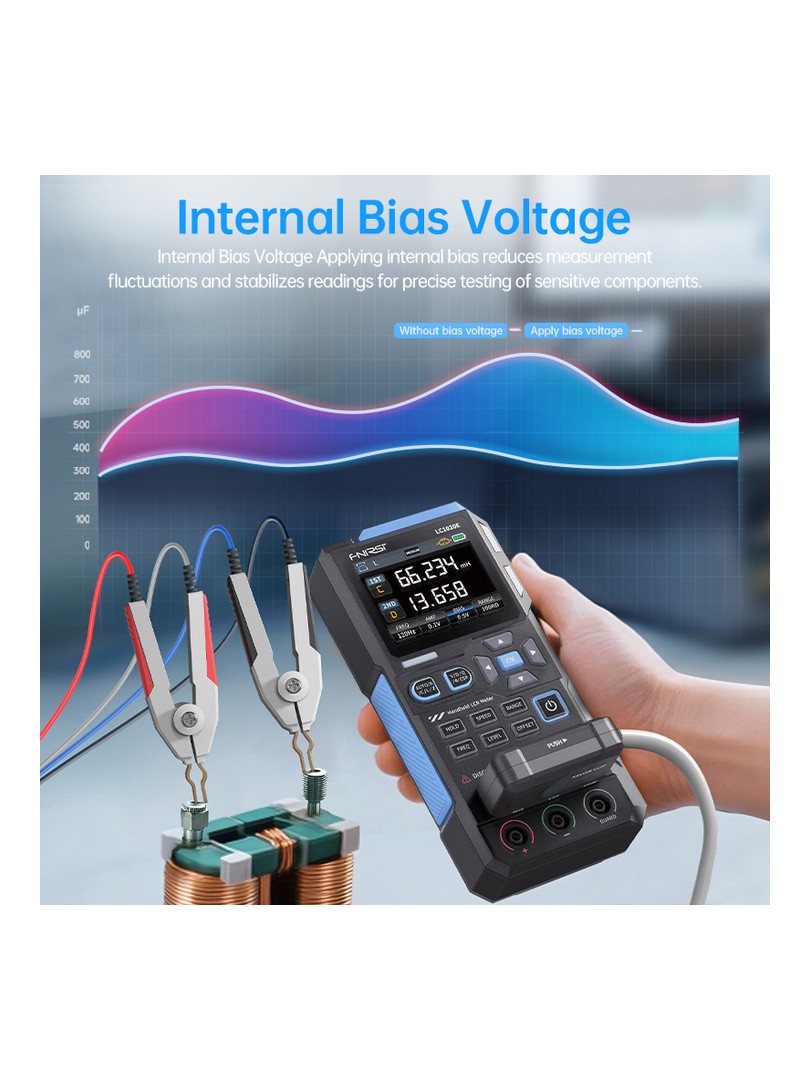

Funkcja sortowania, wbudowane napięcie polaryzacji (0,5 V) i 4-przewodowy pomiar Kelvina

Specyfikacja techniczna

Parametr

Specyfikacja

Wyświetlacz

2,8" TFT LCD (4,5-cyfrowy wyświetlacz główny/podstawowy)

Częstotliwości testowe

100Hz, 120Hz, 1kHz, 10kHz, 100kHz

Zakres pomiaru

L: 0,1μH-100H | C: 1pF-100mF | R: 10mΩ-10MΩ

Podstawowa dokładność

±0,3% (typowo ±0,05% dla większości zakresów)

Porty testowe

3-zaciskowe i 5-zaciskowe (4-przewodowe Kelvina)

Bateria

3000 mAh Li-ion (ponad 8 godzin pracy)

Dokładność pomiaru

Pojemność (C)

Zakres	100Hz	1kHz	10kHz	100kHz
1mF-100mF	5% ±5d	3% ±5d	-	-
1μF-1mF	1% ±4d	0.5% ±5d	2% ±5d	3% ±4d
1nF-1μF	-	0.3% ±2d	0.4% ±2d	1% ±4d
1pF-1nF	-	2% ±2d	1.5% ±2d	2% ±4d

Indukcyjność (L)

Zakres	100Hz	1kHz	10kHz	100kHz
1H-100H	2% ±5d	2% ±5d	-	-
1mH-1H	0.4% ±5d	0.3% ±2d	0.4% ±3d	2.5% ±5d

Funkcje zaawansowane

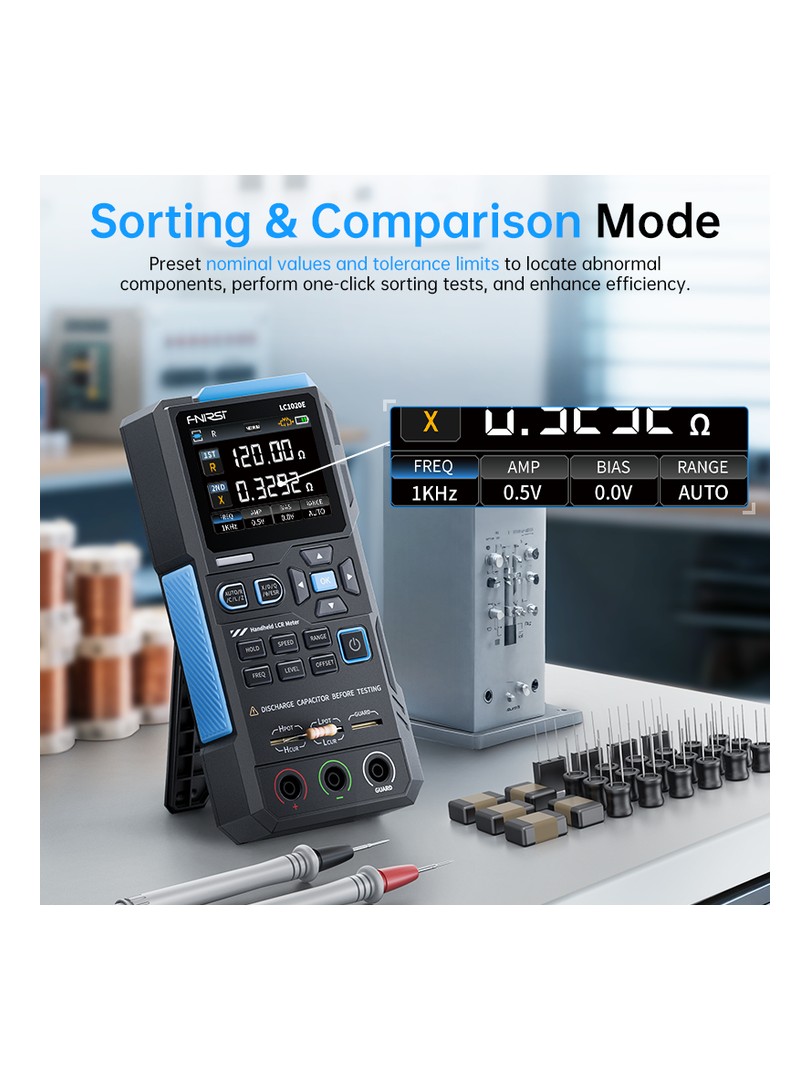

Tryb sortowania: Ustawienie wartości nominalnych z tolerancją 0,1%-99,9% dla oceny pozytywnej/negatywnej

Rejestrowanie danych: Rejestruje historię pomiarów ze statystykami wyników pozytywnych/negatywnych

Kalibracja systemu: Kalibracja obwodu otwartego/zwartego do precyzyjnego testowania

Konfigurowalne przez użytkownika: Regulacja jasności ekranu, języka, automatyczne wyłączanie (5-60 min)

Wymagania eksploatacyjne

Dla optymalnej dokładności:

Praca w temperaturze 20 ℃ ±2 ℃ przy wilgotności ≤80%.
Rozgrzewaj urządzenie przez 30 minut przed krytycznymi pomiarami.
Zawsze wykonuj kalibrację otwarcia / zwarcia podczas zmiany urządzeń testowych
Do wszystkich pomiarów należy używać gniazd testowych na panelu przednim

Zawartość opakowania

Miernik LCR LC1020E

Kabel USB typu C

Zaciski testowe Kelvina

Płytka zwarciowa

Czerwone/czarne przewody pomiarowe

Instrukcja obsługi
