FNIRSI DST-201 przenośny oscyloskop cyfrowy z multimetrem cyfrowym generator sygnałów

Przenośny oscyloskop cyfrowy FNIRSI DST-201 z DMM i generatorem sygnału DDS

FNIRSI DST-201 to kompaktowy i wielofunkcyjny ręczny oscyloskop przeznaczony zarówno dla hobbystów, jak i profesjonalistów. Łącząc w sobie oscyloskop o szerokości pasma 1 MHz, w pełni funkcjonalny multimetr cyfrowy (DMM) i generator sygnału DDS 10 kHz w jednym przenośnym urządzeniu, DST-201 jest wszechstronnym narzędziem diagnostycznym idealnym do pracy w terenie, edukacji i rozwiązywania problemów z elektroniką. Wbudowana bateria, kolorowy wyświetlacz IPS i intuicyjny interfejs sprawiają, że jest to niezawodny towarzysz do diagnostyki w ruchu.

Cechy produktu:

• Funkcjonalność 3 w 1: Połączenie oscyloskopu, multimetru cyfrowego i generatora funkcyjnego w jednym urządzeniu.
• Oscyloskop o szerokości pasma 1 MHz: Częstotliwość próbkowania 5 MSa/s, czułość 10 mV/div i tryby przechwytywania przebiegów w czasie rzeczywistym (Auto, Normal, Single).
• Szeroka podstawa czasu: Możliwość regulacji w zakresie od 500 ns/div do 20 s/div w celu szczegółowej obserwacji zarówno szybkich, jak i wolnych sygnałów.

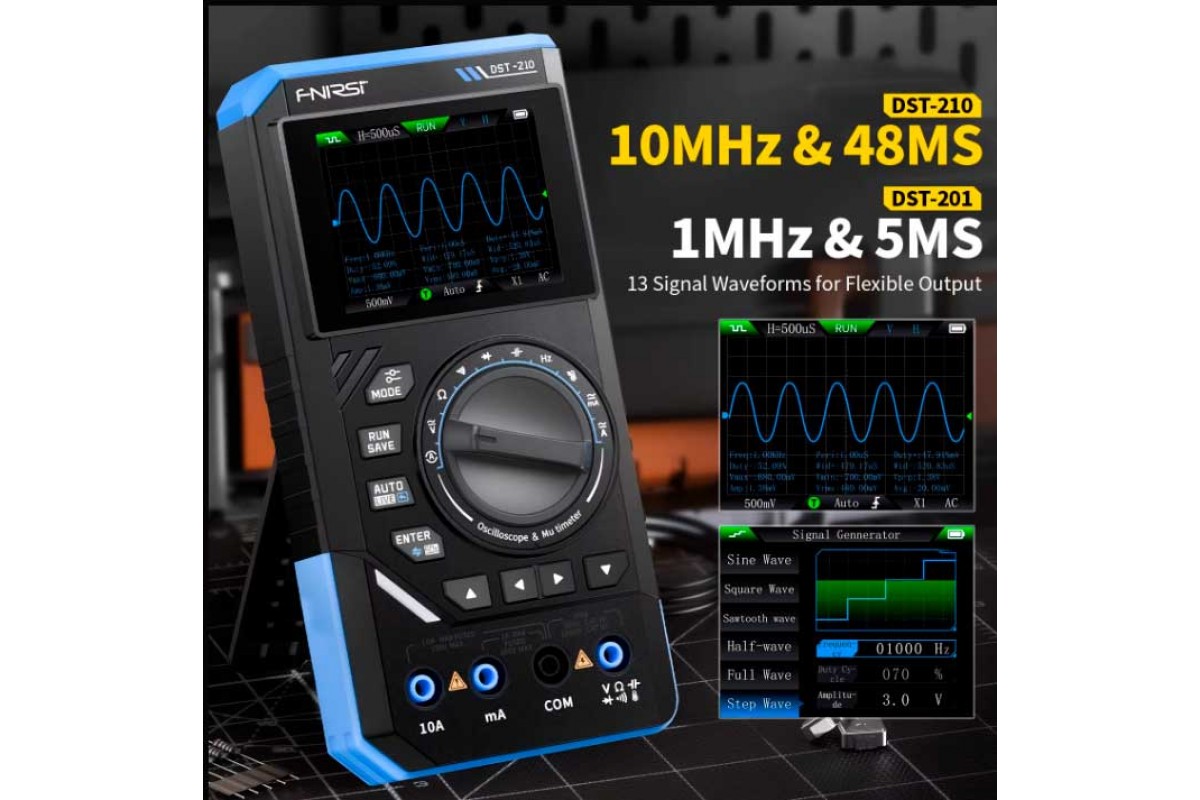

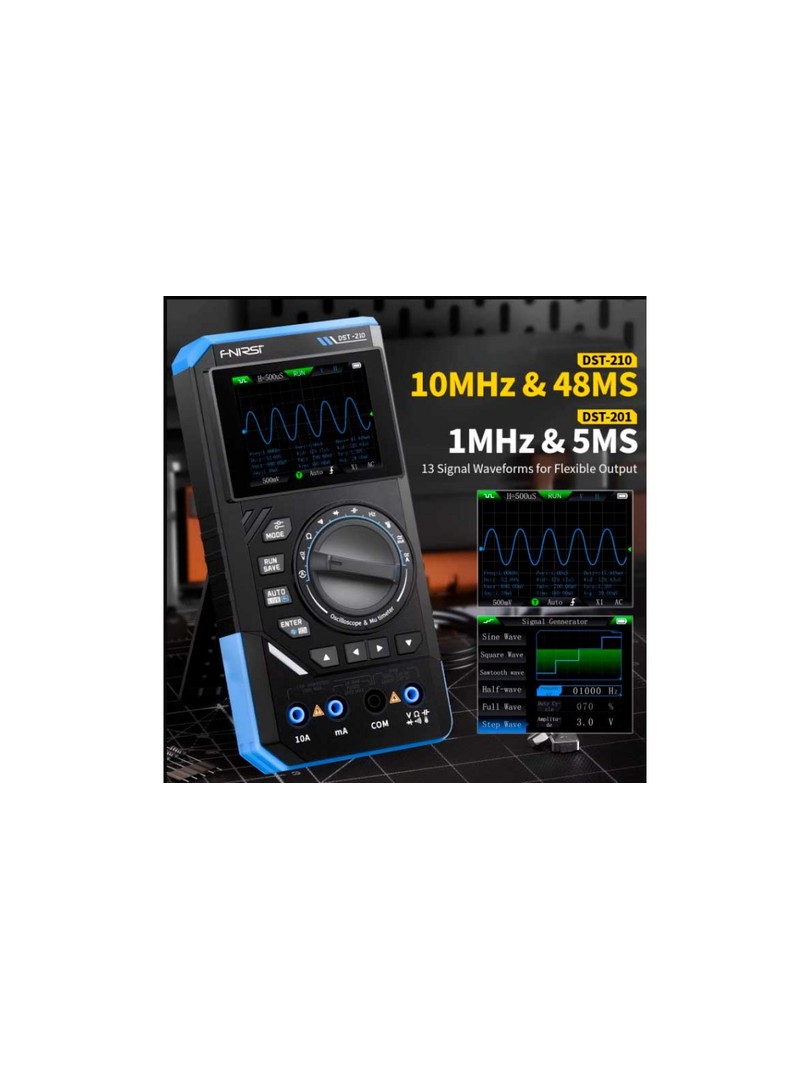

• Wbudowany generator DDS: Generuje 13 standardowych przebiegów do 10 kHz, w tym sinusoidalny, kwadratowy, trójkątny, szumowy, półfalowy i inne.

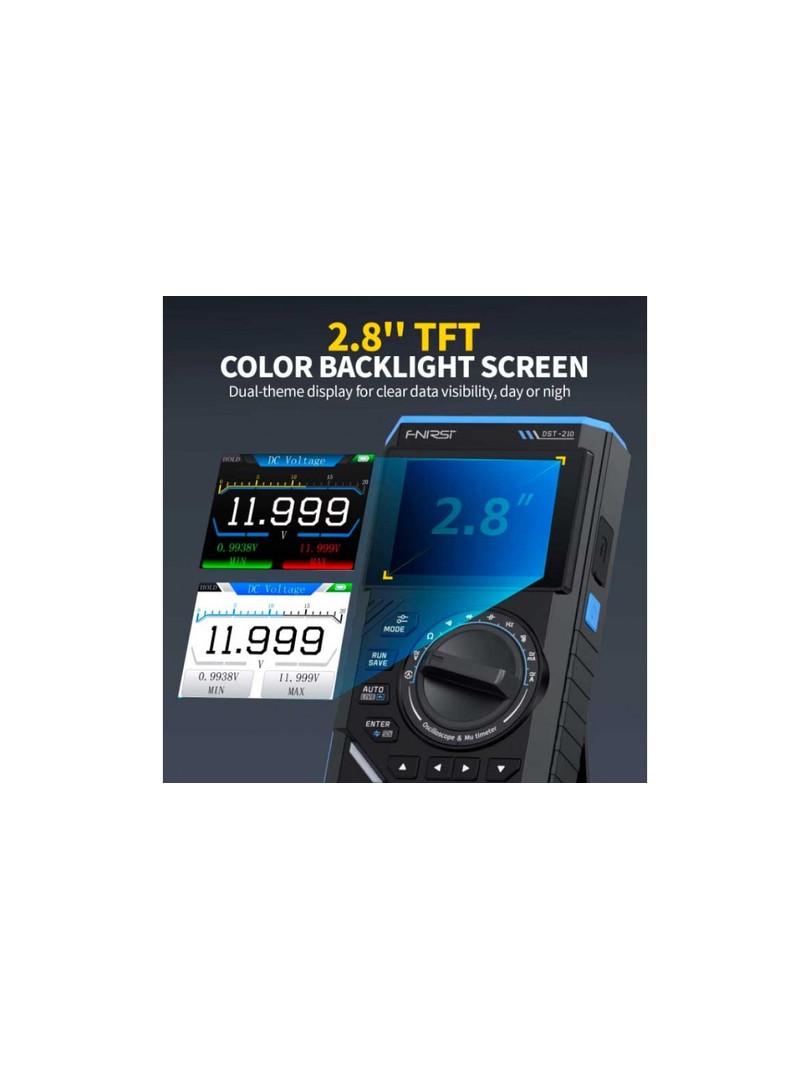

• Wyświetlacz IPS 2,8": Wyraźna rozdzielczość 320x240 z bogatym kontrastem kolorów i szerokimi kątami widzenia.
• Akumulator: Akumulator o pojemności 3000 mAh zapewnia do 4 godzin ciągłej pracy.
• Funkcja automatycznej konfiguracji: Automatycznie konfiguruje parametry dla sygnałów okresowych, aby uprościć pomiary.
• Zintegrowany multimetr cyfrowy: Mierzy napięcie AC/DC, prąd, rezystancję, pojemność, częstotliwość, temperaturę i ciągłość.

Dane techniczne:

• Model: FNIRSI DST-201
• Szerokość pasma oscyloskopu: 1 MHz
• Maks. częstotliwość próbkowania: 5 MSa/s
• Czułość pionowa: 10 mV/div - 10 V/div
• Impedancja wejściowa: 1 MΩ (sprzężenie AC/DC)
• Zakres podstawy czasu: 500 ns/div - 20 s/div
• Tryby wyzwalania: Automatyczny / Normalny / Pojedynczy
• Krawędź wyzwalania: rosnąca / opadająca
• Pomiary kursora: Częstotliwość / Okres / Amplituda
• Maksymalne napięcie wejściowe: Sonda 1:1: 80Vp-p (±40V), 10:1 Sonda: 800Vp-p (±400V)
• Wyświetlacz: 2,8" TFT, 320 × 240 pikseli
• Bateria: 3000 mAh, ładowanie przez USB typu C (5 V 1 A)
• Automatyczne pomiary: Max, Min, Avg, RMS, Amp, Freq, Period, Duty
• Generator sygnału: 1 kanał, 0,1 V-3,0 V, 13 typów przebiegów, do 10 kHz
• Wymiary: 178 × 88 × 35 mm
• Waga: 300 g

Wbudowany generator sygnału:

• Częstotliwość wyjściowa: Do 10 kHz
• Amplituda: 0,1 V - 3,0 V
• Kształty fal: Sinusoidalny, kwadratowy, trójkątny, szum, półfalowy, pełnofalowy, DC i inne (łącznie 13)

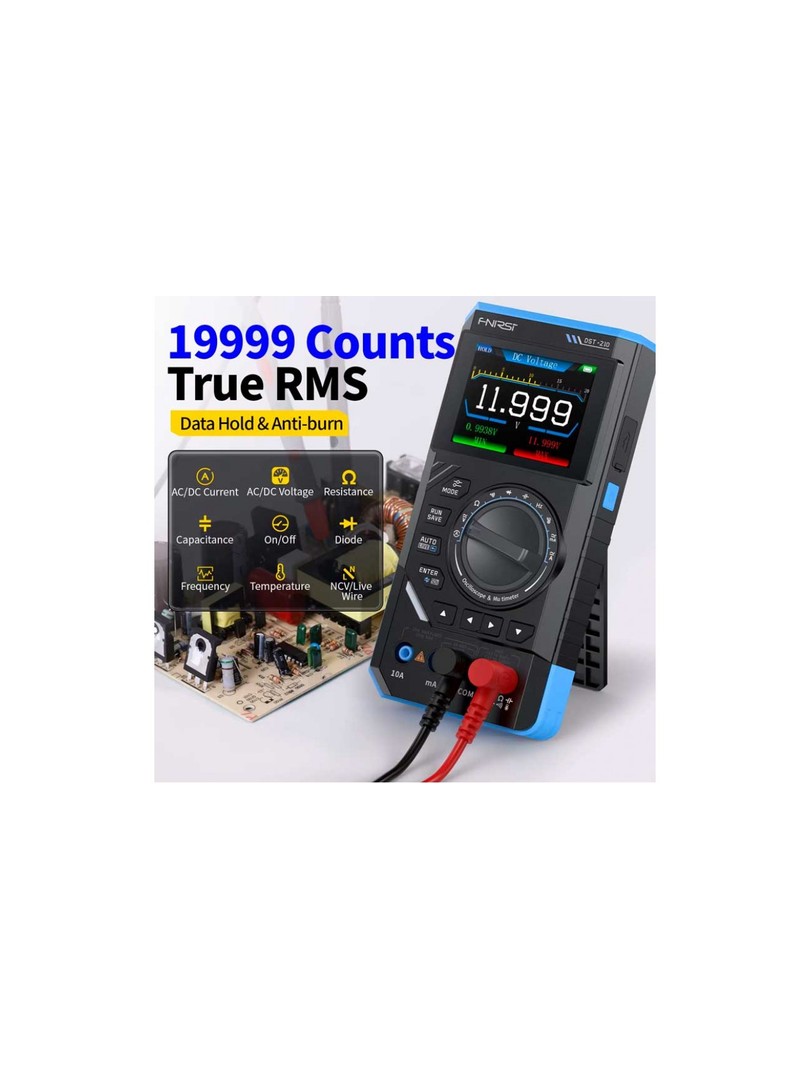

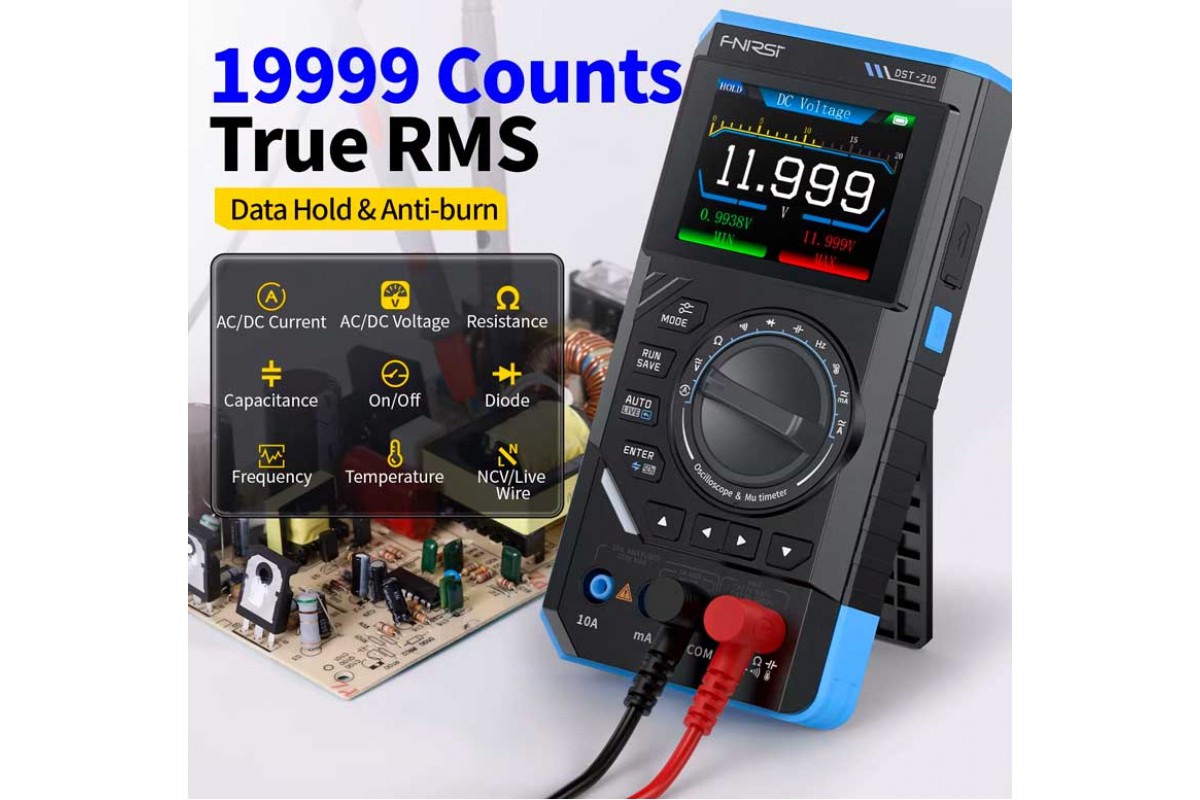

Wbudowane funkcje multimetru:

• Napięcie DC: 1,9999V / 19,999V / 199,99V / 1000V ±(0,5%+3)
• Napięcie AC: 1,9999V / 19,999V / 199,99V / 750,0V ±(1%+3)
• Prąd stały: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ± (1,2% + 3)
• Prąd przemienny: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ± (1,5% + 3)
• Rezystancja: 19,999 MΩ / 1,9999MΩ / 199,99KΩ / 19,999KΩ, ±(0,5%+3)
• Rezystancja: 1,9999 KΩ / 199,99Ω ±( 2,0% +3)
• Pojemność: 999,9 mF / 99,99 mF / 9,999 mF / 999,9 nF / 99,99 nF / 9,999 nF ±(2,0%+5)
• Pojemność: od 9,999 nF do 99,99 mF ±(5,0% +20)
• Częstotliwość: od 9,999 Hz do 9,999 MHz ±(0,1%+2)
• Temperatura: -55~1300°C ±(2,5%+5)
• Test ciągłości: Z brzęczykiem
• Test diody: Obsługiwany
• Liczba wyświetleń: 19999 zliczeń

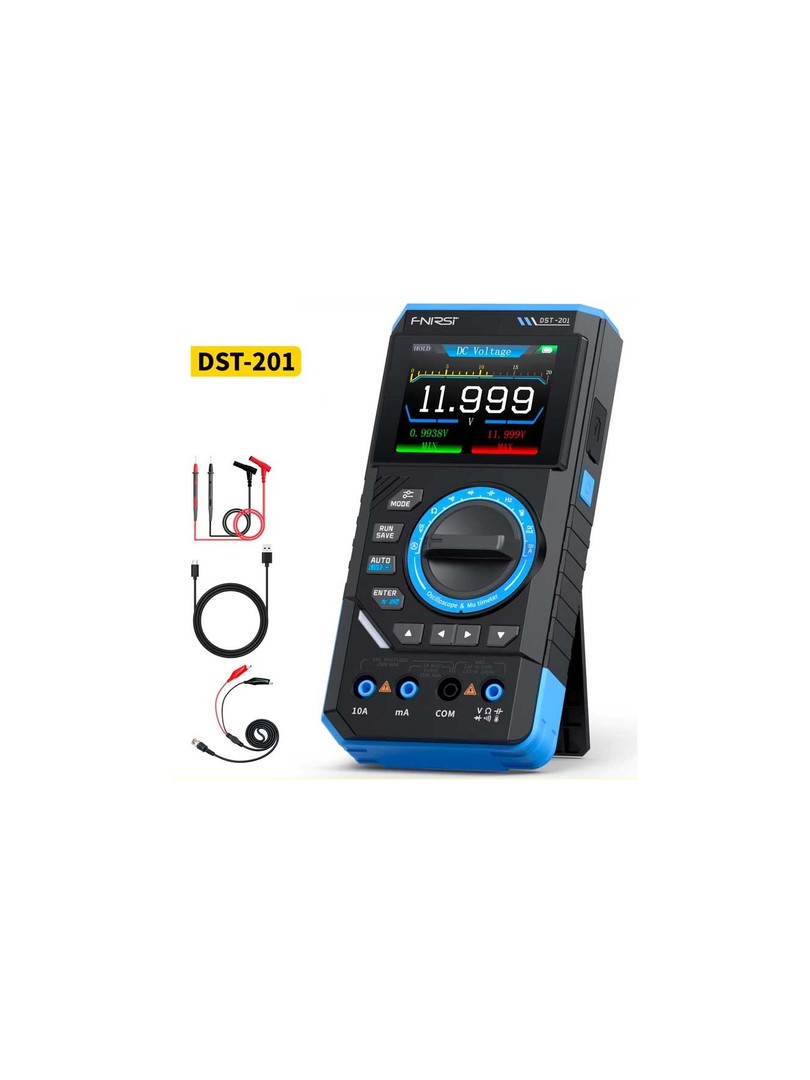

Pakiet zawiera:

• 1 x oscyloskop FNIRSI DST-201
• 1 x sonda BNC do aligatora
• 1 x zestaw przewodów pomiarowych do multimetru
• 1 x kabel USB do ładowania

Zastosowania:

• Testowanie i diagnostyka elektroniki
• Debugowanie systemów wbudowanych
• Śledzenie sygnałów i przechwytywanie przebiegów
• Laboratoria edukacyjne i szkolenia
• Zadania serwisowe i naprawcze w terenie

Ważne uwagi dotyczące bezpieczeństwa:

• Podczas pomiaru sygnałów wysokonapięciowych należy zapewnić odpowiednią konfigurację sondy i zakresy napięcia.
• Do ładowania baterii należy używać wyłącznie certyfikowanych ładowarek i kabli.
• Nie używać w środowisku wilgotnym lub zagrożonym wybuchem.
• Po dłuższym użytkowaniu należy odczekać, aż urządzenie ostygnie.
