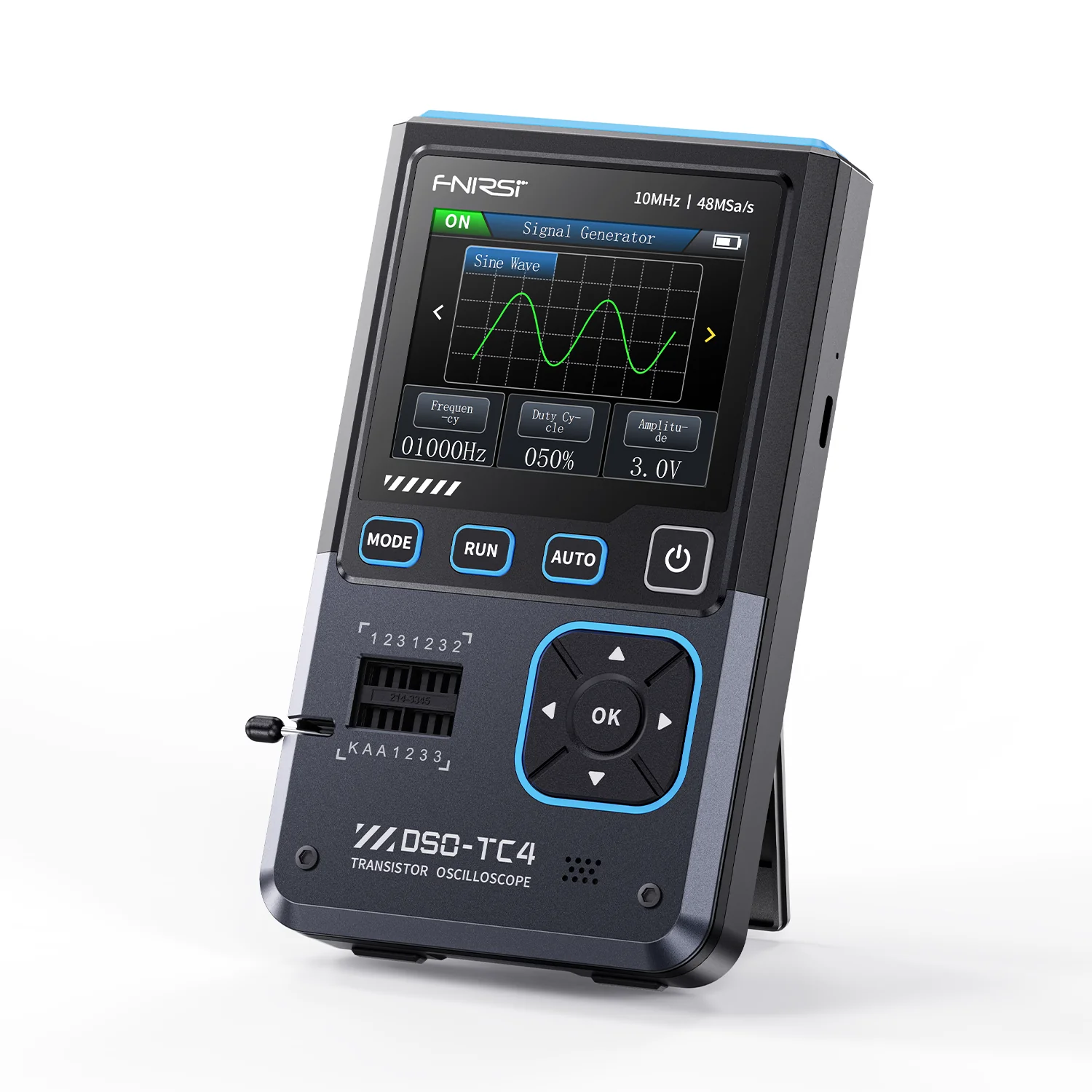

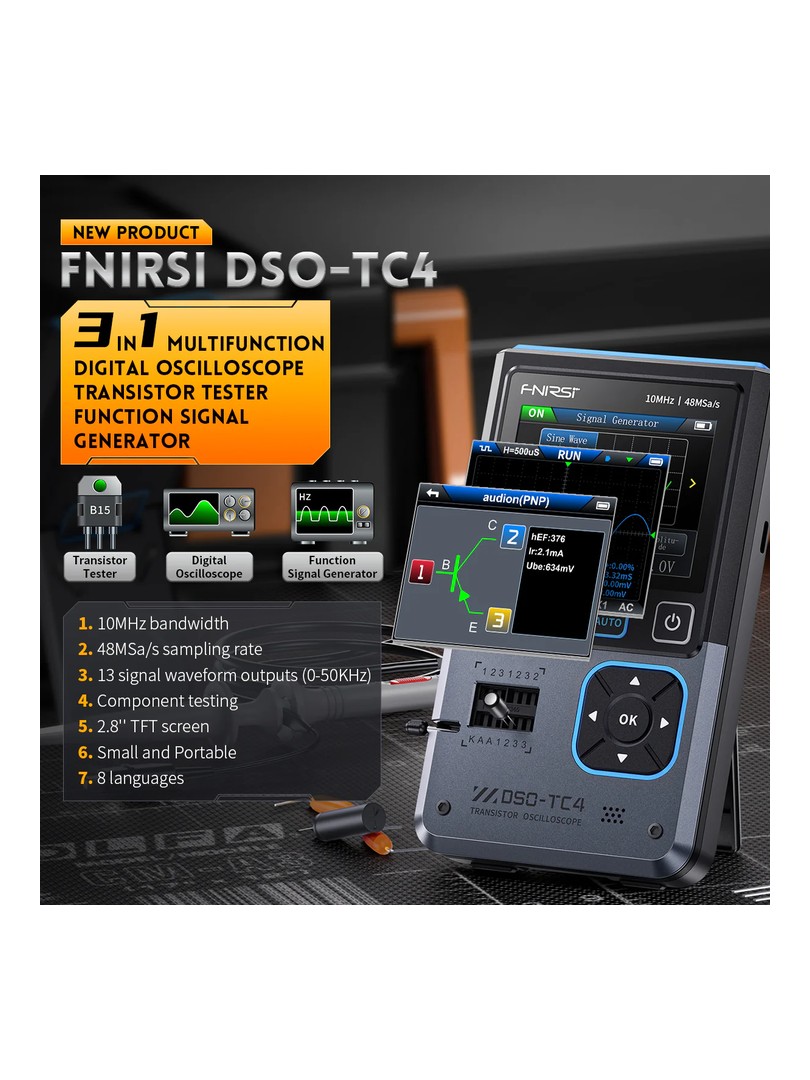

FNIRSI DSO-TC4 Upgrade 3 w 1 Cyfrowy oscyloskop Tester tranzystorów Generator sygnału to wielofunkcyjny oscyloskop cyfrowy, tester tranzystorów i generator sygnału przeznaczony dla branży naprawczej i badawczo-rozwojowej. Urządzenie to łączy w sobie trzy funkcje: oscyloskop, generator sygnału i tester tranzystorów, zapewniając wygodę i praktyczność.
Główne cechy:
Funkcje oscyloskopu:
- Częstotliwość próbkowania: 48MSa/s
- Analogowa szerokość pasma: 10MHz
- Zabezpieczenie napięciowe: ±400V
- Przechowywanie przebiegów: Obsługa zapisywania i przeglądania zrzutów ekranu w celu analizy danych
Funkcje generatora sygnału:
- Obsługuje 13 wyjść kształtu fali
- Zakres częstotliwości: 0-50KHz
- Regulowane napięcie wyjściowe: 0-3V
- Elastyczna regulacja parametrów (częstotliwość, amplituda, cykl pracy) w celu spełnienia różnych potrzeb
Funkcje testera tranzystorów:
- Wysoka wydajność: Automatycznie identyfikuje typ i układ pinów testowanego komponentu, upraszczając proces testowania
- Różnorodne kategorie: Obsługuje testowanie i analizę elementów półprzewodnikowych, takich jak tranzystory, diody, triody, tranzystory polowe (FET) itp.
Przenośna konstrukcja:
Wyposażony w 2,8-calowy kolorowy ekran TFT z czytelnym i intuicyjnym wyświetlaczem.
Wbudowany akumulator litowy o dużej pojemności (1500 mAh), zapewniający do 4 godzin czasu czuwania
Kompaktowy i lekki, odpowiedni do użytku mobilnego

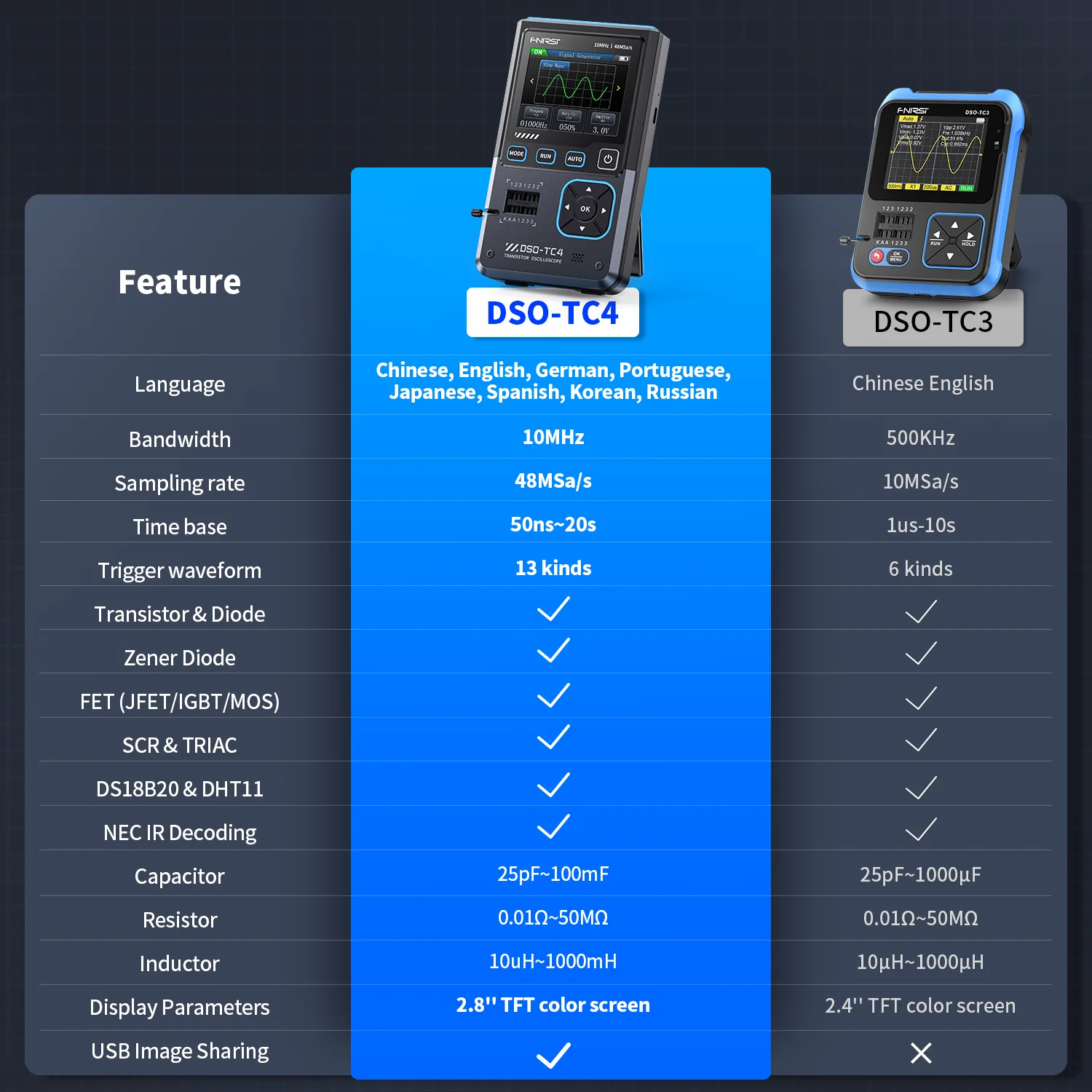

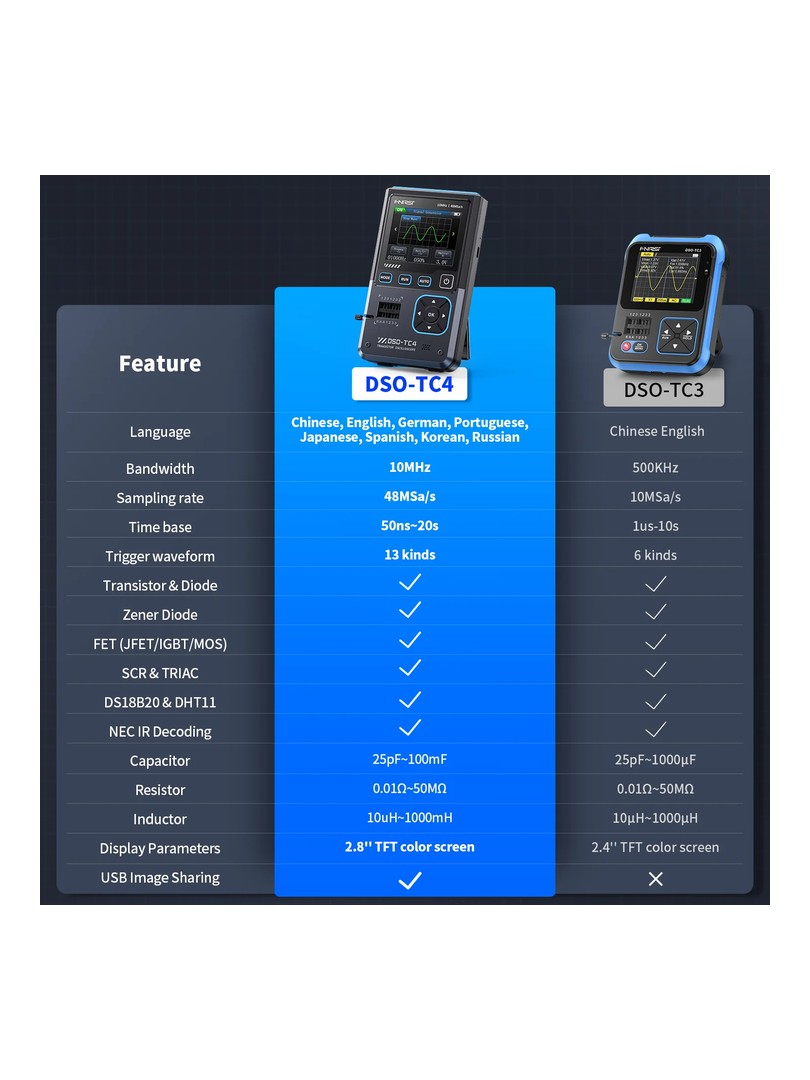

Specyfikacja techniczna:
- Marka: FNIRSI
- Model: DSO-TC4
- Ekran: 2,8-calowy kolorowy wyświetlacz TFT
- Podświetlenie: Regulowana jasność
- Zasilanie: TYPE-C (5V/1A)
- Bateria: 3,7 V / 1500 mAh
- Języki: Angielski, Deutsch, Português, 中文, にほんご, Español, Рyccкий
- Wymiary: 90x142x27.5mm
- Waga: 186 g
Parametry oscyloskopu:
- Częstotliwość próbkowania w czasie rzeczywistym: 48MSa/s
- Szerokość pasma analogowego: 10 MHz
- Impedancja wejściowa: 1MΩ
- Tryb sprzężenia: AC/DC
- Zakres napięcia testowego:
- 1:1 Sonda: 80Vpp (+40V)
- Sonda 10:1: 800Vpp (+400V)
- Czułość pionowa: 10 mV/div~10V/div (zakres X1)
- Przemieszczenie pionowe: Regulowane ze wskazaniem
- Zakres podstawy czasu: 50ns~20s
- Tryb wyzwalania: Automatyczny/Normalny/Pojedynczy
- Typ wyzwalania: Krawędź narastająca, krawędź opadająca
- Poziom wyzwalania: Regulowany ze wskazaniem
- Zatrzymanie kształtu fali: Tak (funkcja HOLD)
- Pomiar automatyczny: Max, Min, Avg, RMS, Vpp, Częstotliwość, Cykl, Cykl pracy

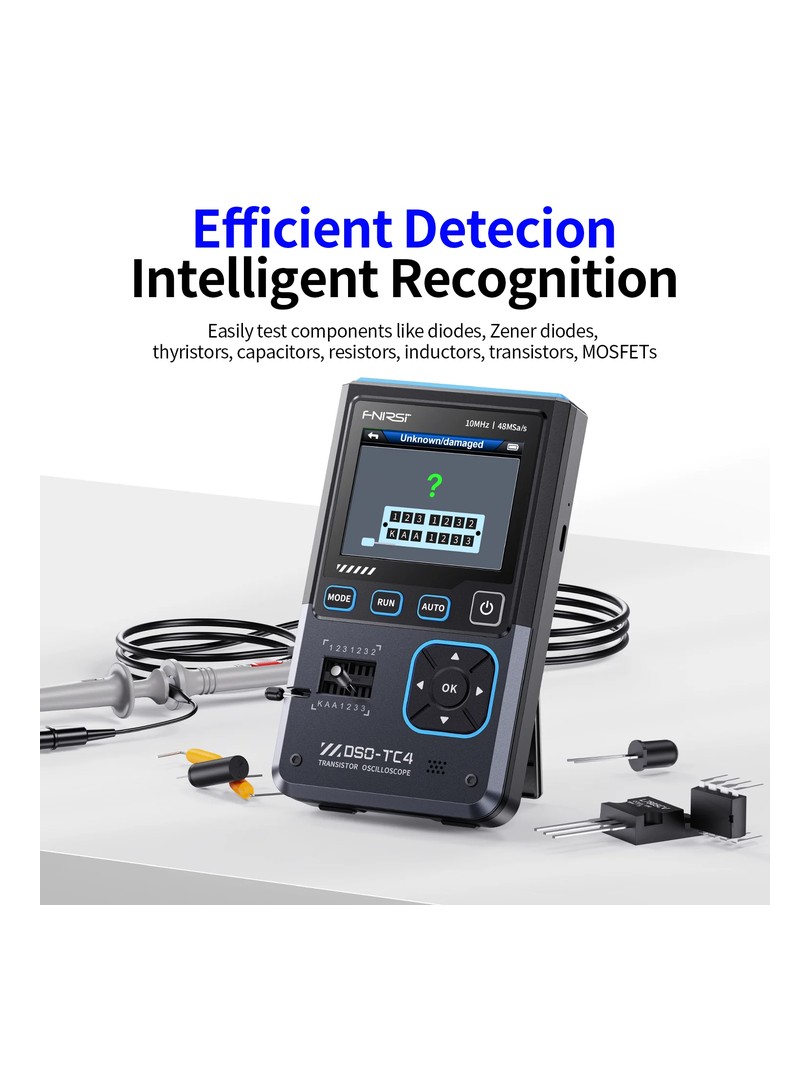

Testowanie komponentów:
- Tranzystory: Wzmocnienie „hfe”, napięcie baza-emiter „Ube”, Ic/Ie, upływ wsteczny kolektor-emiter „Iceo”, Ices, spadek napięcia do przodu diody zabezpieczającej „Uf”
- Diody: Spadek napięcia do przodu <5 V (spadek napięcia do przodu, pojemność złącza, prąd upływu wstecznego)
- Dioda Zenera: 0.01~4.5V
- Tranzystory polowe (FET):
- JFET: Pojemność bramki „Cg”, prąd drenu Id poniżej „Vgs”, spadek napięcia do przodu diody zabezpieczającej „Uf”
- IGBT: prąd drenu Id poniżej Vgs, spadek napięcia do przodu diody zabezpieczającej Uf
- MOSFET: Napięcie progowe „Vt”, pojemność bramki „Cg”, rezystancja dren-źródło „Rds”, spadek napięcia do przodu diody zabezpieczającej „Uf”
- SCR: napięcie wyzwalające <5V, poziom bramki
- Dwukierunkowy SCR: Prąd wyzwalania <6mA
- Kondensatory: 25pF~1000μF, współczynnik strat „Vloss”
- Rezystory: 0,01Ω~50MΩ
- Cewki indukcyjne: 10μH~1000μH, rezystancja DC

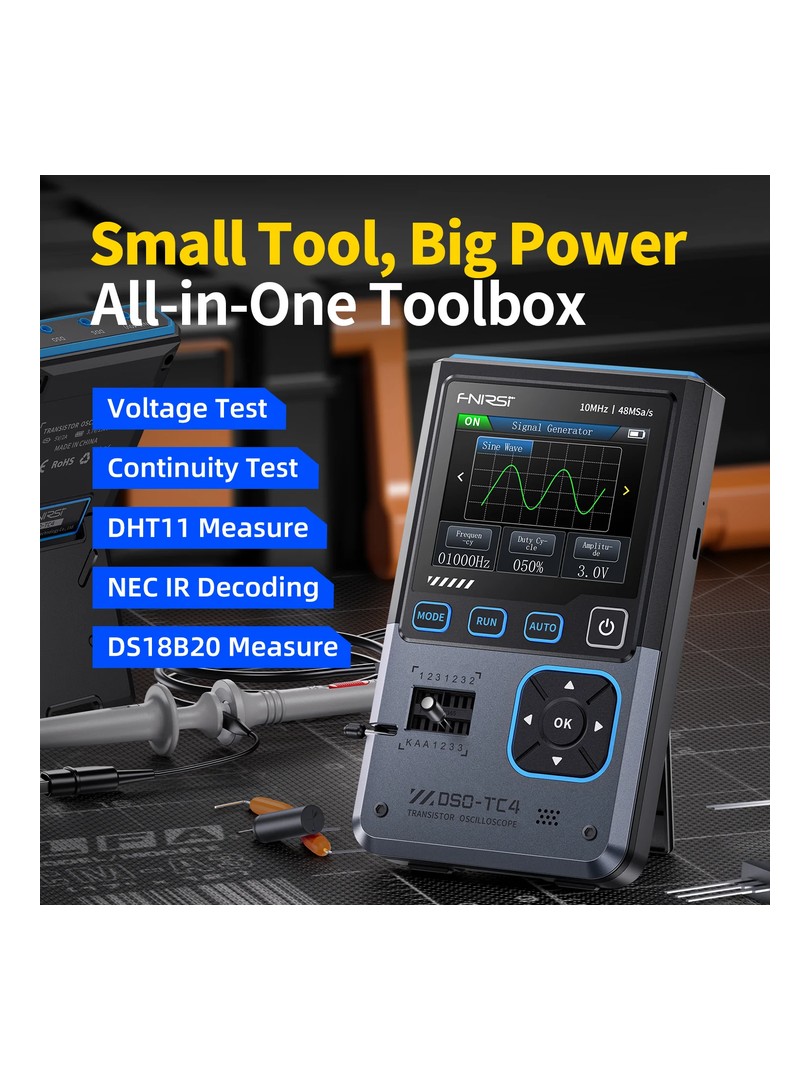

- Czujniki temperatury:
DS18B20: Piny - GND, DQ, VDD
DHT11: Piny - VDD, DATA, GND
Parametry generatora sygnału:
- Przebiegi wyjściowe: 13 typów
- Częstotliwość przebiegu: 0-50 kHz
- Cykl pracy fali prostokątnej: 0-100%
- Amplituda kształtu fali: 0.1V-3.0V
Produkt zawiera:
- DSO-TC4 *1
- Hak testowy *3
- Sonda P6100 *1
- Sonda z klipsem krokodylkowym *1
- USB typu C *1
- Instrukcja obsługi (w jezyku angielskim) *1
- Pudełko *1
Podsumowanie
FNIRSI DSO-TC4 to kompaktowe, wielofunkcyjne urządzenie łączące w sobie oscyloskop, generator sygnału i tester tranzystorów. Dzięki przyjaznemu dla użytkownika interfejsowi, przenośności i szerokiemu zakresowi możliwości jest niezbędnym narzędziem dla hobbystów, inżynierów i profesjonalistów zajmujących się naprawami elektroniki.
