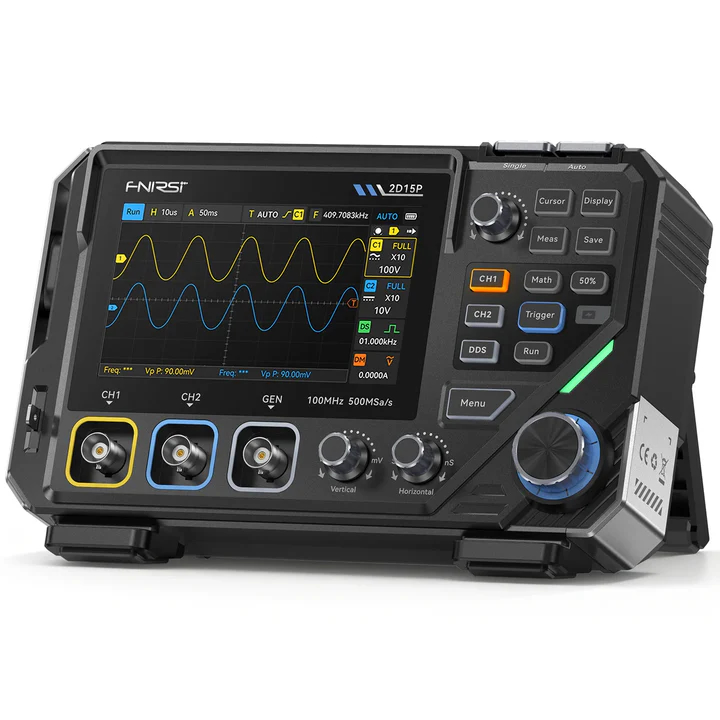

FNIRSI 2D15P to rewolucyjny przyrząd stacjonarny 3 w 1, który łączy w sobie cyfrowy oscyloskop fosforowy 100 MHz, precyzyjny multimetr True RMS o 19999 zliczeniach i wszechstronny generator sygnału w jednym kompaktowym urządzeniu. Zaprojektowany dla inżynierów, nauczycieli i hobbystów, oferuje profesjonalne funkcje z intuicyjnym interfejsem dotykowym i przenośnym zasilaniem.

NAJWAŻNIEJSZE CECHY

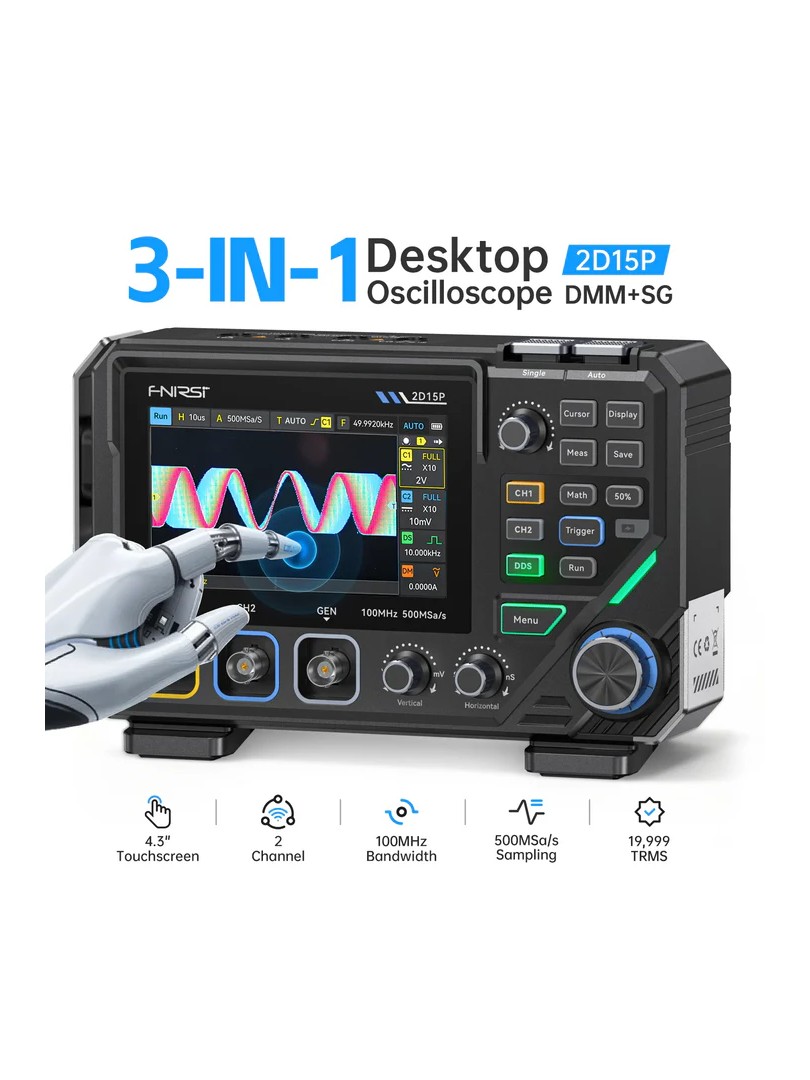

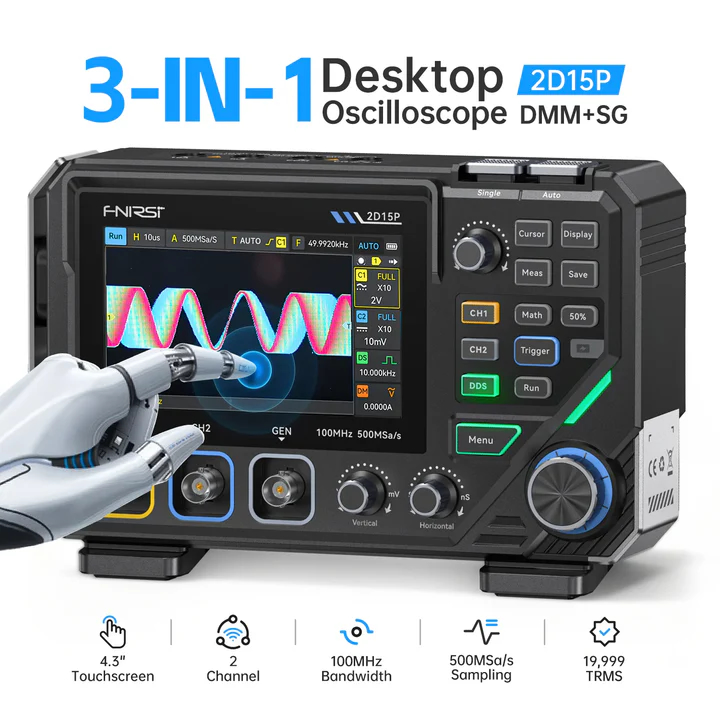

Integracja 3 w 1: Cyfrowy oscyloskop fosforowy (DPO) - Multimetr True RMS - Generator sygnału.

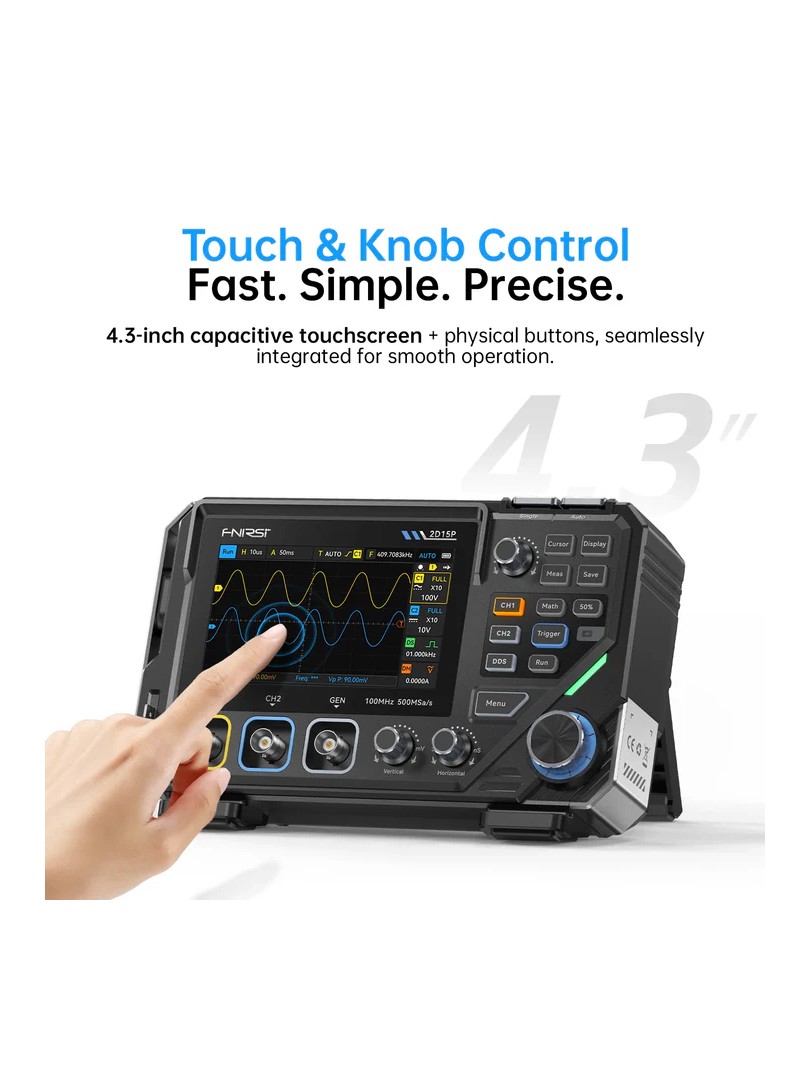

Zaawansowany wyświetlacz: 4,3-calowy ekran dotykowy IPS połączony z fizycznymi przyciskami sterującymi dla intuicyjnej obsługi.

Wysokowydajny oscyloskop: Pasmo 100MHz z częstotliwością próbkowania 500MSa/s na kanał.

Doskonała wizualizacja przebiegów: 128-poziomowy wyświetlacz w skali szarości i temperaturze barwowej do szczegółowej analizy sygnału.

Duża szybkość rejestracji: Około 1200 klatek na sekundę (fps) prędkości przechwytywania przebiegu.

Zaawansowane tryby analizy: Nieskończona trwałość i tryb XY do specjalistycznych pomiarów.

Matematyka w czasie rzeczywistym: Obsługa funkcji matematycznych (+, -, ×, FFT) do analizy przebiegów w czasie rzeczywistym.

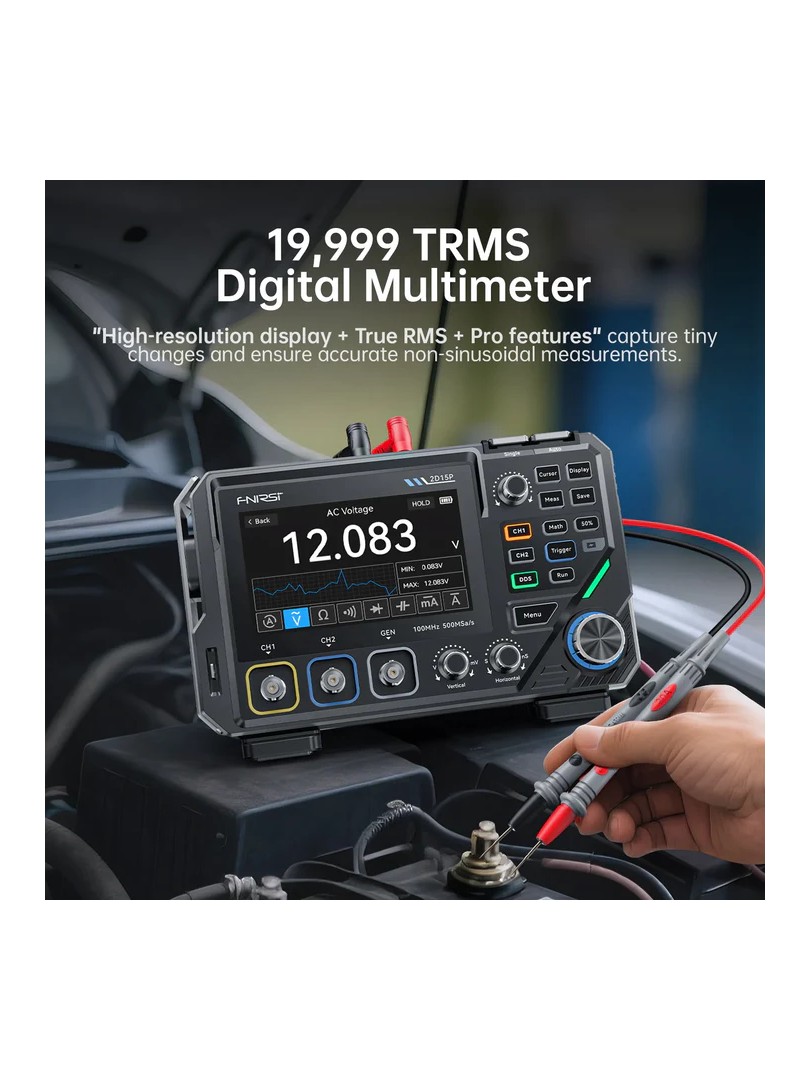

Multimetr o wysokiej rozdzielczości: 19999-licznikowy multimetr cyfrowy True RMS do dokładnych pomiarów.

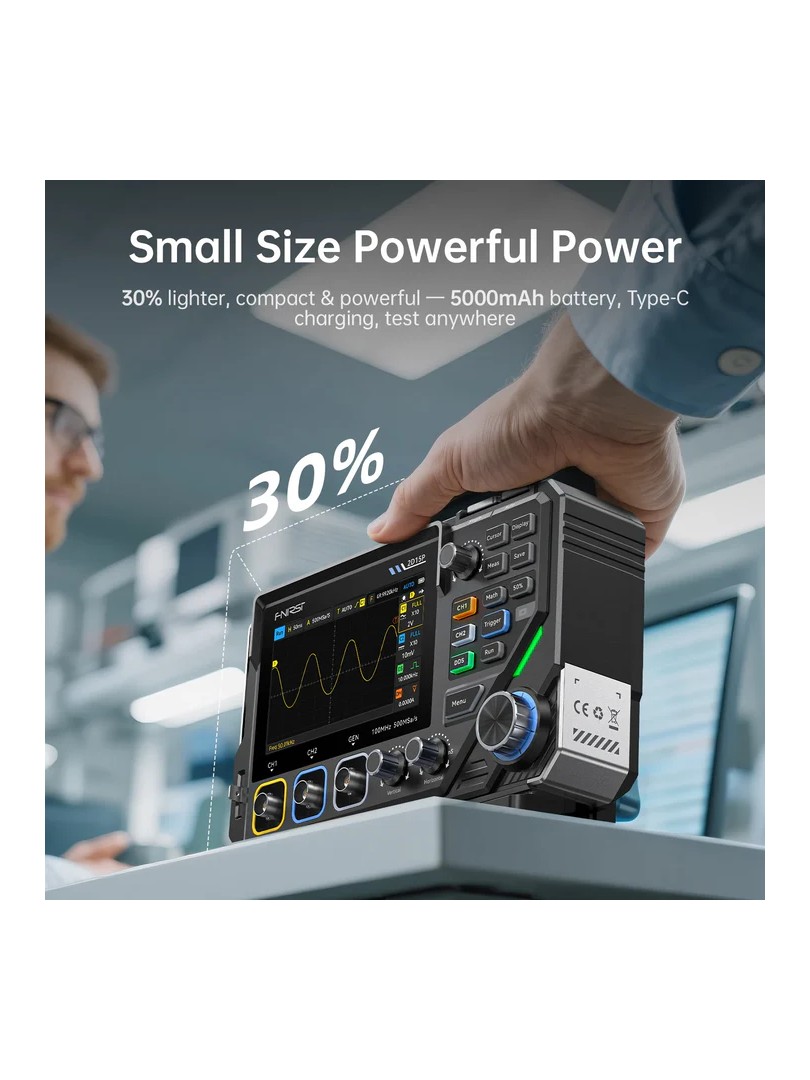

Przenośne zasilanie: Wbudowany akumulator o pojemności 5000 mAh z ładowaniem typu C do pracy bezprzewodowej.

Szczegóły produktu

Wyświetlacz

Pojemnościowy ekran dotykowy IPS o przekątnej 4,3 cala

Zasilanie

Wbudowany akumulator litowo-jonowy 5000 mAh / ładowanie typu C (adapter w zestawie) / wejście DC 12 V

Żywotność baterii

Około 4 godzin ciągłego użytkowania

Wymiary (dł. × szer. × wys.)

245 × 165 × 55 mm

Waga netto

Około 1,2 kg

Środowisko pracy

0℃ ~ 40℃, ≤80% wilgotności względnej (bez kondensacji)

Interfejsy

USB-C (ładowanie i dane), wyjście kształtu fali, wejścia multimetru, kompensator sondy

Główne cechy

Cyfrowy oscyloskop fosforowy (DPO): Pasmo 100 MHz, 2 kanały, 500MSa/s (na kanał), szybkość aktualizacji do 1200 klatek na sekundę, 128-poziomowa klasyfikacja intensywności.

Multimetr o wysokiej rozdzielczości: 19999-liczbowy wyświetlacz, True RMS dla AC, mierzy napięcie, prąd, rezystancję, pojemność, częstotliwość, diodę, ciągłość.

Wbudowany generator sygnału: Generuje przebiegi sinusoidalne, kwadratowe, trójkątne i inne; zakres częstotliwości od 1 Hz do 10 MHz.

Sterowanie dotykowe i fizyczne: 4,3-calowy ekran dotykowy IPS do obsługi gestów i menu, uzupełniony dedykowanymi pokrętłami i przyciskami do podstawowych funkcji.

Przenośność i wszechstronność: Zintegrowana bateria pozwala na przenoszenie urządzenia w terenie. Dołączony zasilacz sieciowy do ciągłego użytku stacjonarnego.

Zaawansowane funkcje: Automatyczna konfiguracja, pomiary kursorem, 27 automatycznych pomiarów, FFT, kanały matematyczne, nieskończona trwałość, tryb XY, tryb rolki.

Parametry produktu

Sekcja

Kluczowy parametr

Oscyloskop

100MHz, 500MSa/s (na kanał), 1200fps, 128-poziomowa skala szarości

Multimetr

19999 zliczeń, True RMS, CAT II 600V

Generator sygnału

1Hz - 10MHz, sinus/kwadrat/trójkąt/wzrost/impuls/szum

Wyświetlacz i zasilanie

4,3" IPS Touch, bateria 5000 mAh, ładowanie przez Type-C

Specyfikacja oscyloskopu

Parametr

Specyfikacja

Szerokość pasma

100 MHz (-3dB)

Kanały

2 izolowane kanały (CH1, CH2)

Częstotliwość próbkowania w czasie rzeczywistym

500 MSa/s na kanał (1 GSa/s w trybie jednokanałowym)

Maksymalna szybkość przechwytywania

≈1200 przebiegów na sekundę

Czułość pionowa

10 mV/div ~ 20 V/div

Zakres podstawy czasu

5 ns/div ~ 50 s/div

Sprzężenie wejściowe

DC, AC, GND

Impedancja wejściowa

1 MΩ ±2%, ~16 pF

Typ wyświetlacza

Cyfrowy fosfor (DPO) ze 128-poziomową skalą szarości/kolorów na 4,3" IPS

Tryby specjalne

Nieskończona trwałość, tryb XY, tryb obracania

Specyfikacja multimetru

Funkcja

Zakres

Dokładność

Uwagi

Napięcie DC

200mV/2V/20V/200V/1000V

±(0.1%+3)

Napięcie AC (True RMS)

2V/20V/200V/750V

±(0.8%+3)

40Hz~1kHz

Prąd stały

20mA/200mA/10A

±(1.0%+3)

Prąd przemienny (rzeczywista wartość skuteczna)

20mA/200mA/10A

±(1.5%+3)

40Hz~1kHz

Rezystancja

200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ

±(0.8%+3)

Pojemność

20nF/200nF/2μF/20μF/200μF/2mF

±(3.0%+5)

Częstotliwość

10Hz ~ 10MHz

±(0.1%+2)

Test diody

Tak, napięcie obwodu otwartego ≈3V

Brzęczyk ciągłości

Tak, próg <30Ω

Liczba wyświetleń

19999 zliczeń

Specyfikacje generatora sygnału

Parametr

Specyfikacja

Kształty fal

Sinus, kwadrat, trójkąt, rampa, impuls, szum

Zakres częstotliwości

1 Hz ~ 10 MHz

Amplituda wyjściowa

10 mVpp ~ 10 Vpp (do wysokiej impedancji, regulowana)

Impedancja wyjściowa

50 Ω ±10%

Lista pakietów

1 × Jednostka główna FNIRSI 2D15P

2 × pasywne sondy oscyloskopowe 100 MHz (przełączane 1 × / 10 ×)

1 × para przewodów pomiarowych multimetru (z zaciskami krokodylkowymi)

1 × zasilacz sieciowy (wejście 100-240 V, wyjście 12 V/2 A)

1 × kabel ładujący USB typu C

1 × instrukcja obsługi (w języku angielskim)
