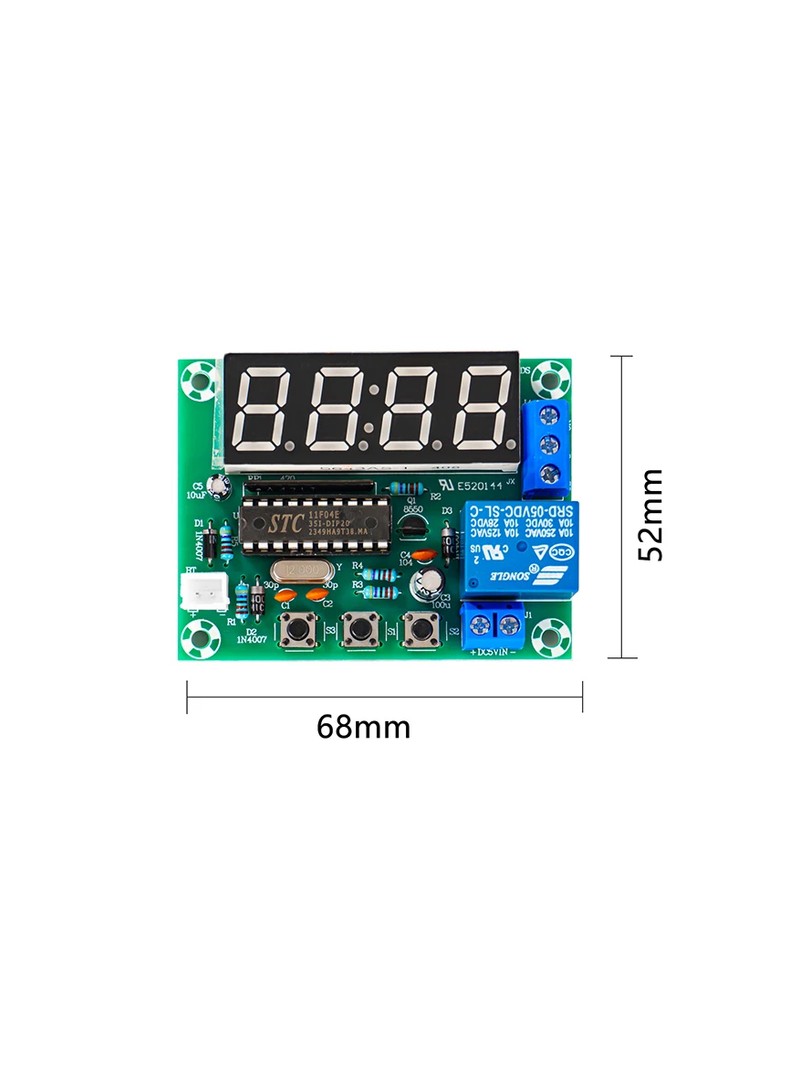

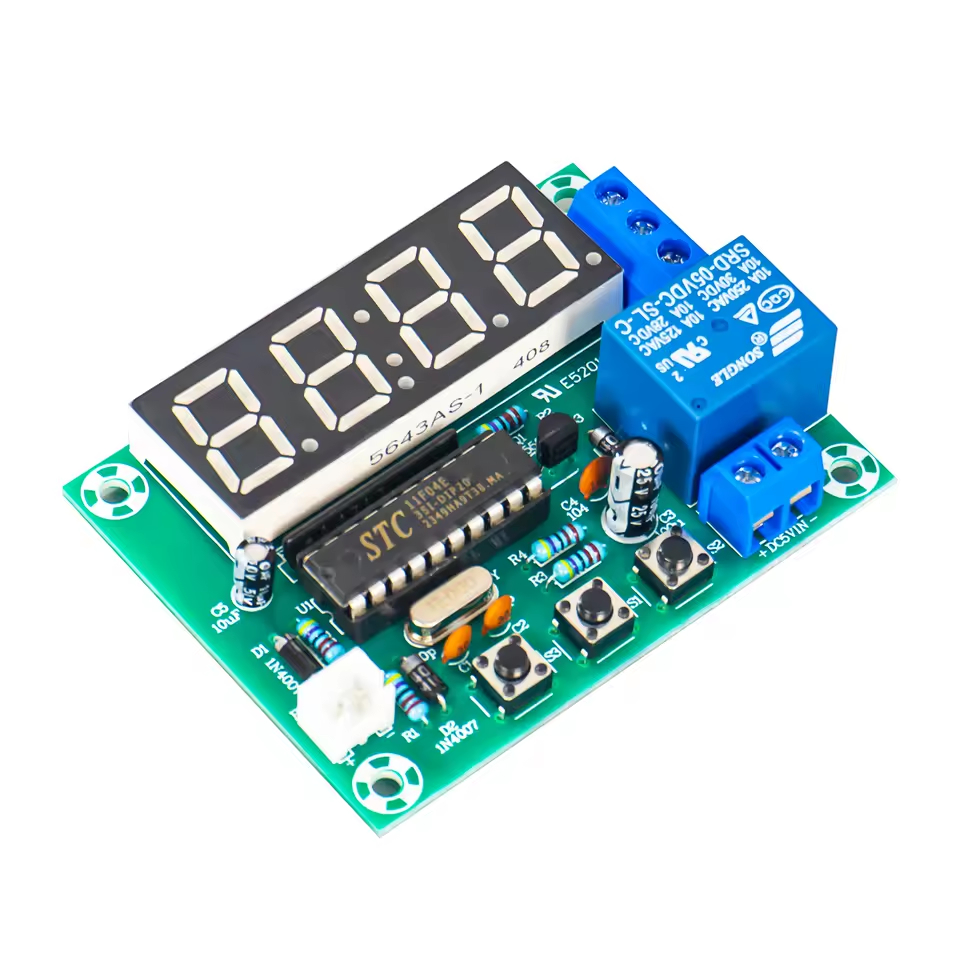

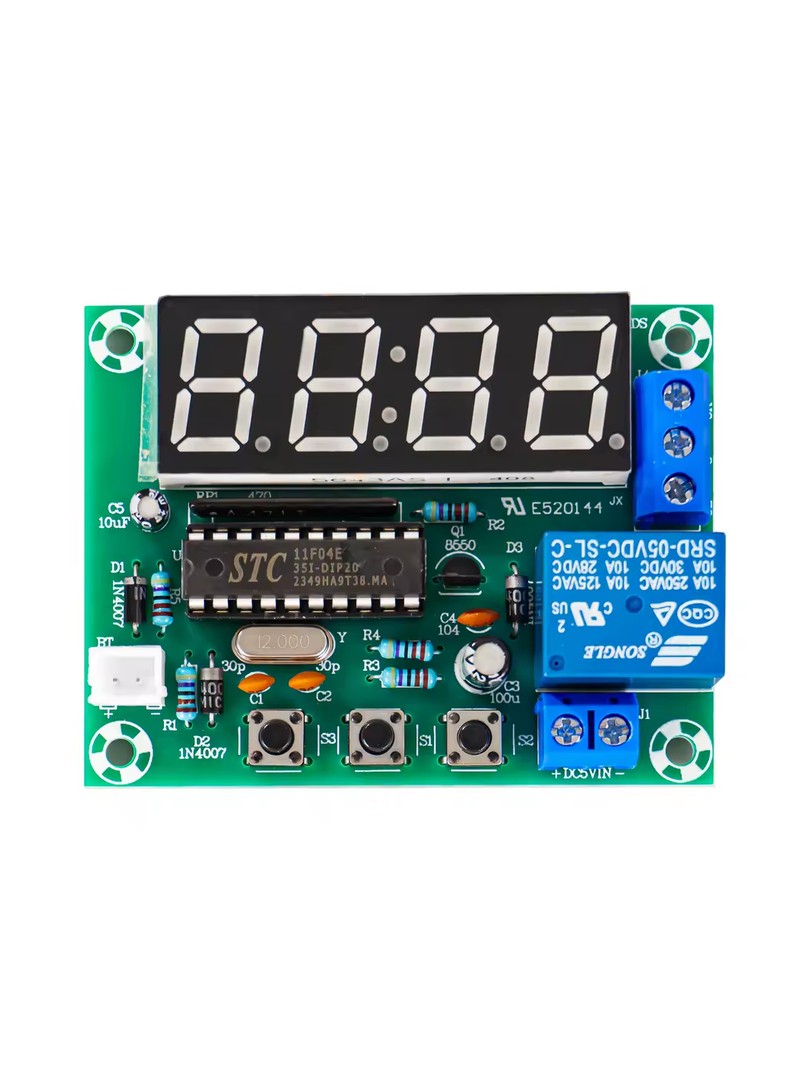

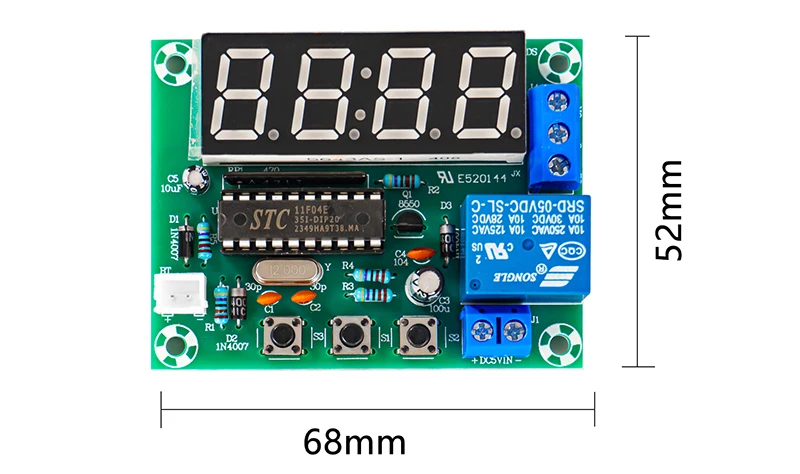

Cykliczny timer z wyświetlaczem 4-cyfrowym zestaw z mikrokontrolerem 51 DIY Kit

51 Jednoukładowy 4-cyfrowy wyświetlacz Przełącznik czasowy cyklu DIY Kit

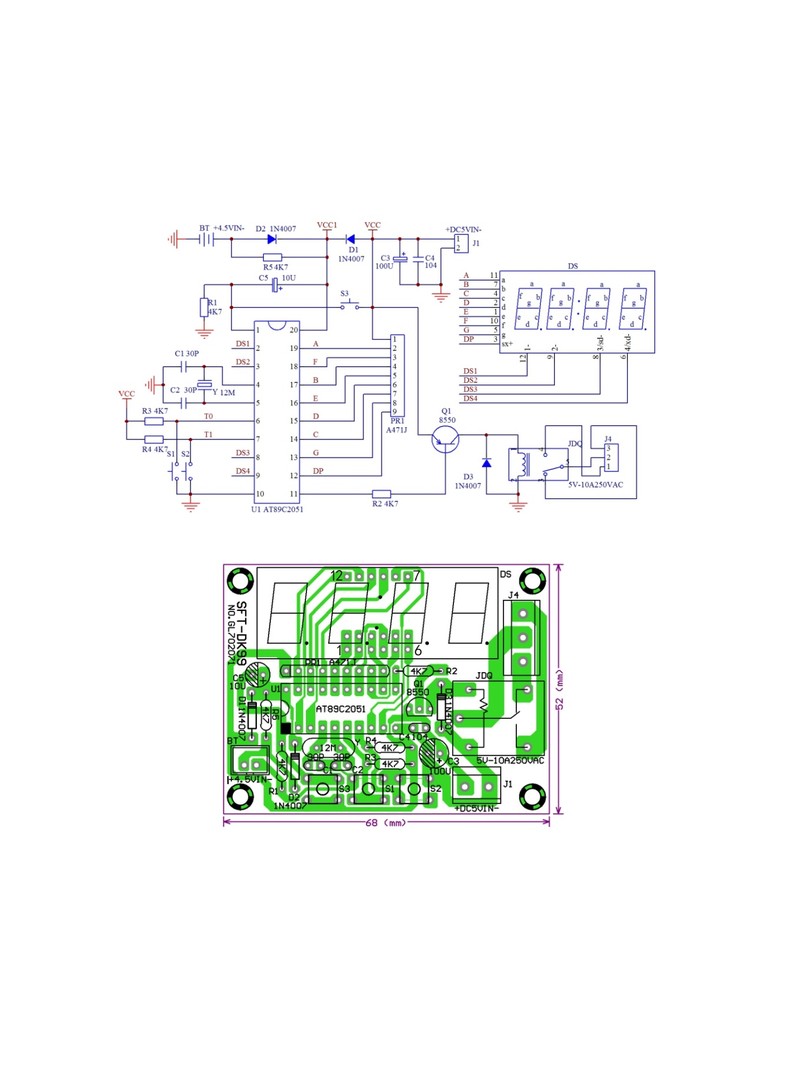

Ten wszechstronny zestaw dla majsterkowiczów oparty jest na mikrokontrolerze AT89C2051 i posiada przekaźnik do automatycznego sterowania przełączaniem. Może on niezależnie ustawiać czasy włączenia i wyłączenia, dzięki czemu nadaje się do automatycznego sterowania obciążeniem w różnych zastosowaniach. Zaprojektowany z intuicyjnym interfejsem, zawiera kopię zapasową pamięci zegara, wyświetlacz cyfrowy i łatwe w użyciu przyciski do programowania czasu.

Kluczowe cechy

• Automatyczne sterowanie przekaźnikami: Przełącza obciążenia DC lub 220V AC w oparciu o programowalne czasy.
• 24-godzinny zegar cyfrowy: Wbudowany zegar czasu rzeczywistego z migającymi wskaźnikami dwukropka i wyświetlaczem automatycznego wyłączania.
• Programowanie timera: Niezależne ustawianie czasu włączenia i wyłączenia za pomocą dotykowych przycisków.
• Kopia zapasowa pamięci: Interfejs baterii umożliwia zachowanie zegara i timera podczas przerw w zasilaniu (podtrzymanie 2,8-5 V).
• Energooszczędny wyświetlacz: Wyświetlacz LED wyłącza się po 10 sekundach bezczynności; wybudzanie przez naciśnięcie przycisku S1.
• Przyjazny dla użytkownika interfejs: Proste 3-przyciskowe sterowanie do regulacji zegara i timera.

Tryby pracy

• Ustawianie zegara: Użyj S2, aby wejść w tryb ustawień, S1, aby przełączać godziny/minuty i S2, aby zwiększać wartości.
• Ustawienie czasu start/stop: Oddzielne ustawienia dla cykli ON i OFF (domyślnie: od 22:00 do 23:00).
• Opcja Always-On: Pomija funkcję timera, aby wyjście było zawsze aktywne.
• Funkcja resetowania: S3 natychmiast przywraca ustawienia domyślne.

Specyfikacja techniczna

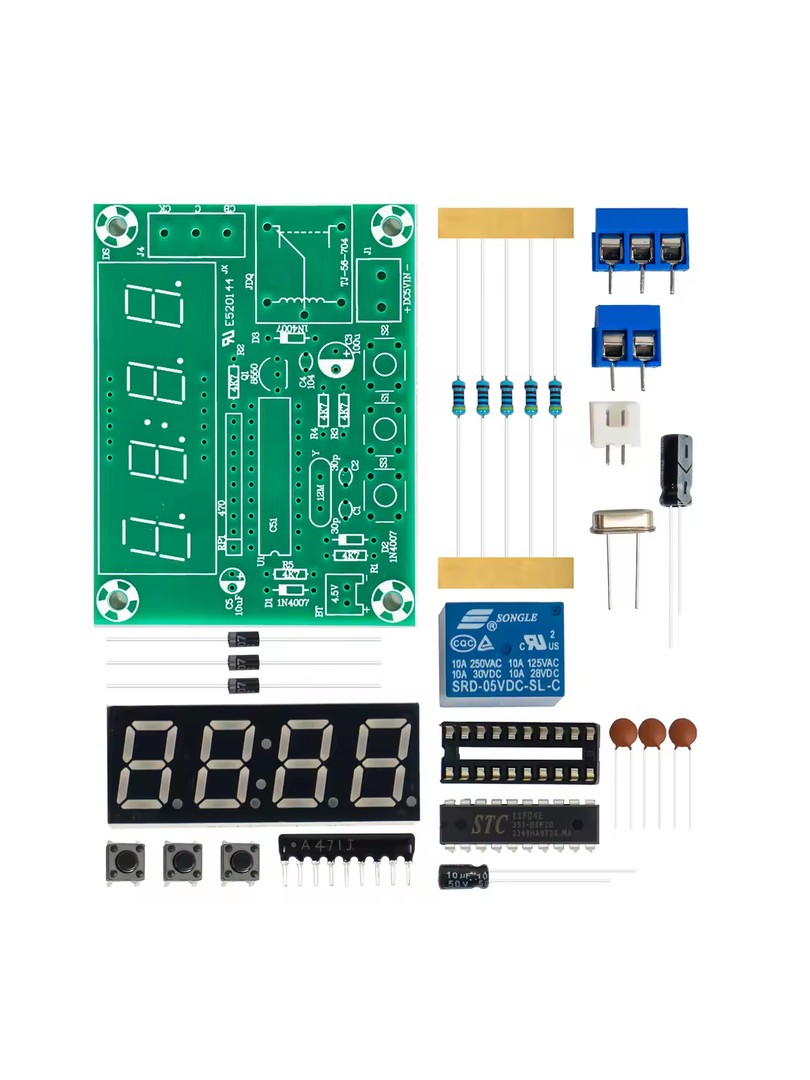

Zestaw zawiera

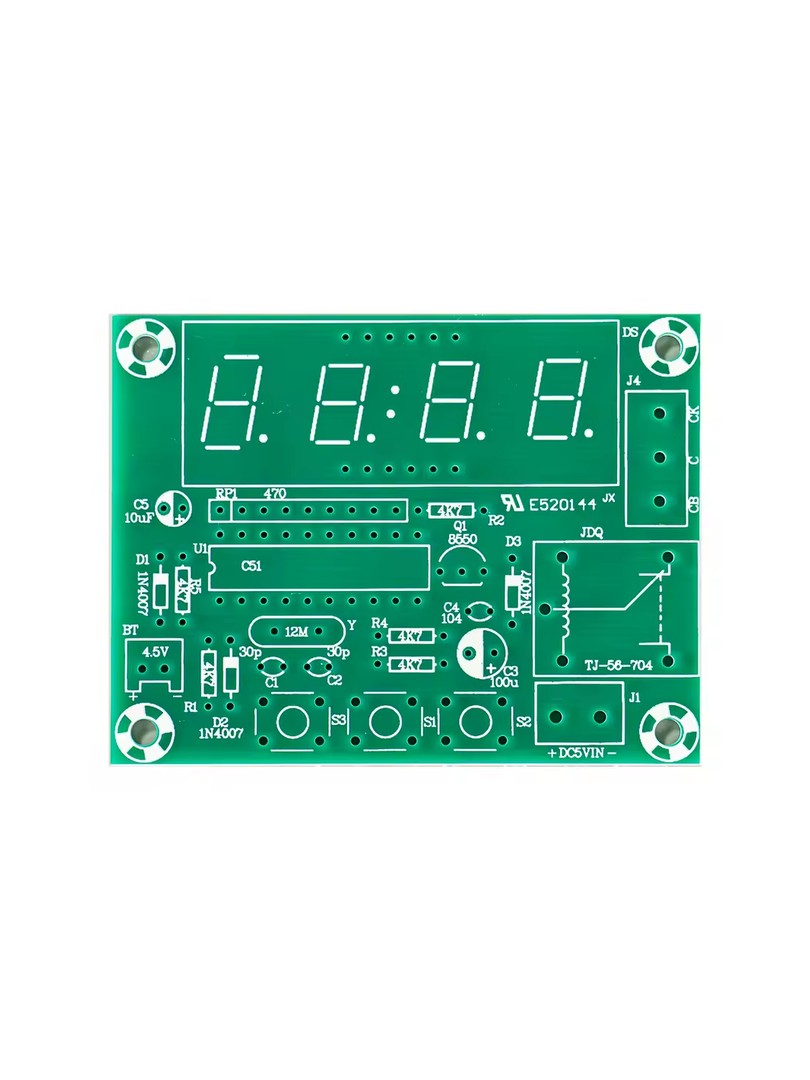

• 1 × Zestaw do samodzielnego montażu wyłącznika czasowego (niezmontowany)
• Wszystkie niezbędne komponenty elektroniczne i przekaźnik

Uwagi

• Wymaga podstawowych umiejętności lutowania - idealny dla studentów i hobbystów.
• Bateria nie jest dołączona.
• Automatyczne wyłączanie wyświetlacza pomaga oszczędzać energię i zmniejsza zakłócenia elektromagnetyczne.
• Wygląd i kolor komponentów może się różnić w zależności od partii.
