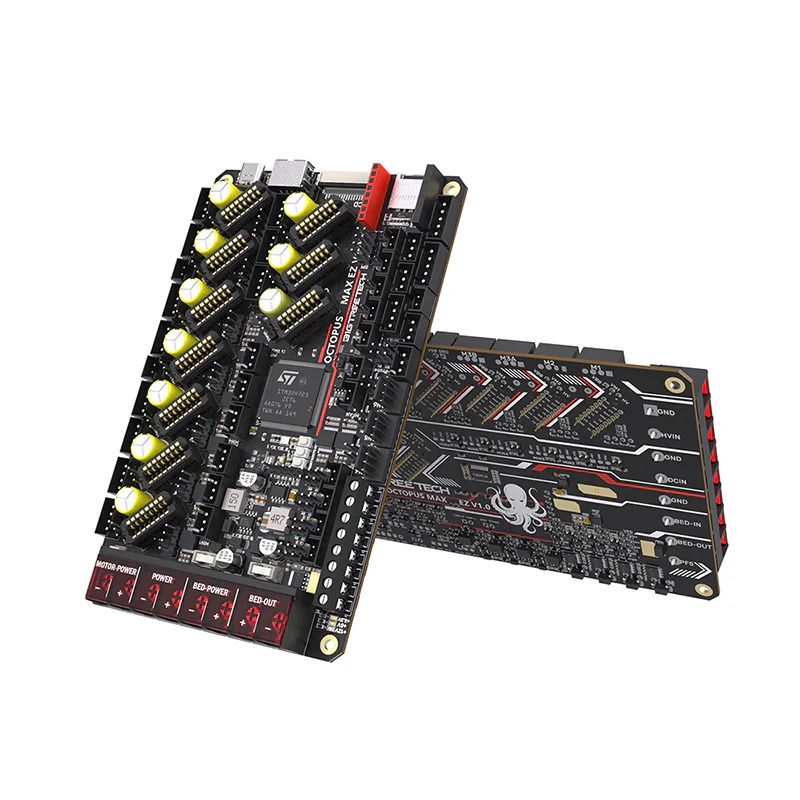

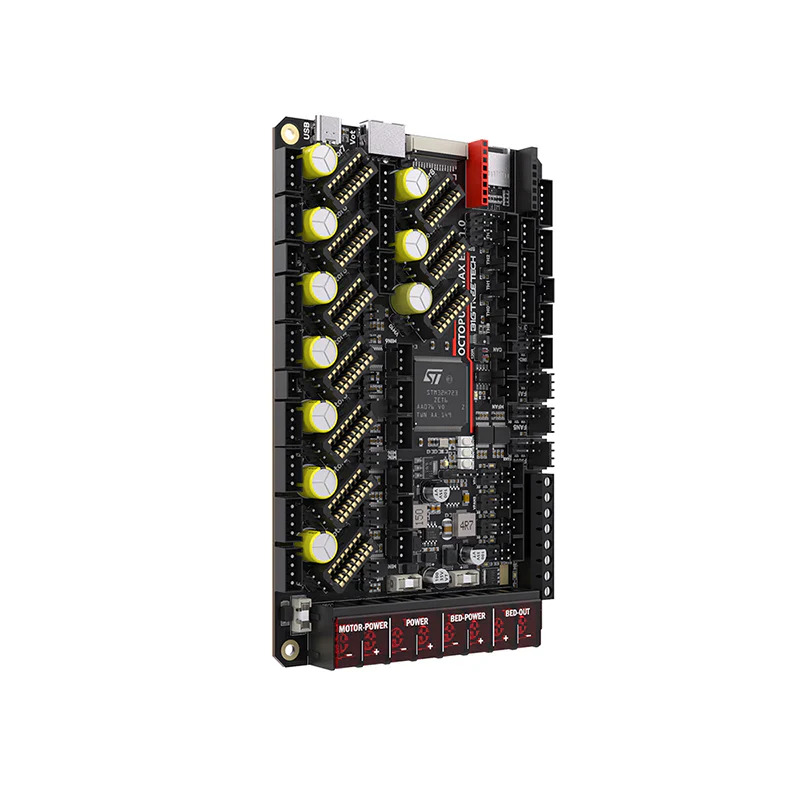

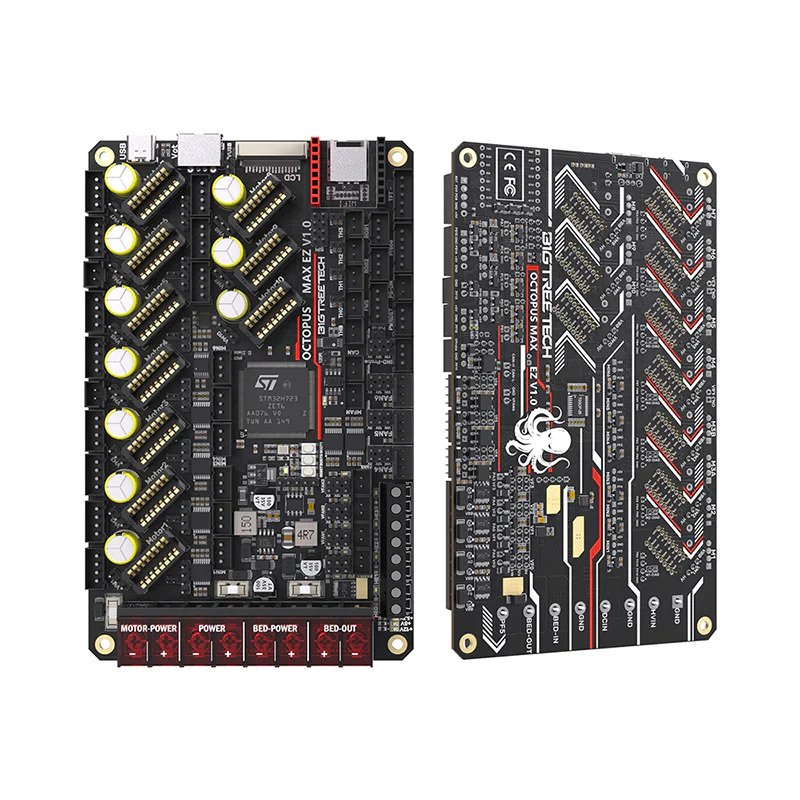

BTT płyta główna Octopus MAX EZ V1.0

BTT płyta główna Octopus MAX EZ V1.0 32-bitowa płyta główna, to ulepszona wersja Octopus Pro. Jej samodzielnie opracowane gniazda silników krokowych zwiększają bezpieczeństwo i wygodę użytkowania, a także dodają szereg funkcji, których Octopus Pro nie ma, znacznie zwiększając jego możliwości majsterkowania.

Kluczowe cechy:

1. 32-bitowy, 550 MHz procesor ARM Cortex-M7 serii STM32H723ZET6 MCU

2. Wbudowany przycisk BOOT do włączania trybu DFU w celu aktualizacji bootloadera

3. Obwód termistora jest zabezpieczony, aby zapobiec uszkodzeniu MCU przez zwarcie połączeń podgrzewanego łóżka i wkładu grzejnego

4. Możliwość wyboru napięcia (24 V, 12 V, 5 V) dla wentylatora CNC, bez konieczności stosowania zewnętrznego obniżania napięcia zapobiegając w ten sposób uszkodzeniu płyty w wyniku błędu użytkownika

5. Ulepszona ochrona eFuse, która reaguje szybciej z silną ochroną, skutecznie chroniąc płytę główną przed uszkodzeniem spowodowanym zwarciami, nadmiernym prądem, iskrą elektryczną itp.

6. Oprogramowanie układowe MCU można zaktualizować za pomocą karty SD lub użyć DFU za pomocą polecenia make flash Klippera. polecenie 7. 10 gniazd sterownika EZ, praca ze sterownikiem bez pinów, bezpieczniejsza w użyciu; Wbudowane SPI i UART, mogą być używane przez proste ustawienie w oprogramowaniu układowym, bez potrzeby stosowania zworki

8. Obsługa odzyskiwania po utracie zasilania, czujnik bicia filamentu, CAN, automatyczne wyłączanie, BL Touch, RGB itp.

9. Wymienny bezpiecznik ułatwiający konserwację

10. Porty wentylatorów 3 x 4 piny, również do podłączenia systemu chłodzenia wodnego

11. Wbudowany port przełącznika zbliżeniowego, obsługuje typy NPN i PNP, do wyboru napięcie 24 V, 12 V i 5 V 12. Wbudowany interfejs SPI do podłączenia czujnika przyspieszenia w celu umożliwienia kształtowania wejścia Klippera
