Trójparametrowy przekaźnik monitorujący łączący ochronę przed napięciem, prądem i mocą w kompaktowej konstrukcji modułu 2-DIN. Posiada funkcję jednoczesnego wyświetlania parametrów na trzech ekranach cyfrowych z regulowaną jasnością.

Główne cechy:

Potrójne monitorowanie: Wyświetlanie w czasie rzeczywistym wartości napięcia, prądu i mocy

Technologia TrueRMS: Dokładne pomiary przy zniekształconych przebiegach

ProModel: Inteligentne opóźnienie zadziałania oparte na standardach ITIC/CBEMA

Zaawansowana ochrona: Konfigurowalna histereza i ograniczenie cyklu

Rejestrowanie zdarzeń: 100-wejściowa pamięć nieulotna do analizy zdarzeń

Zarządzanie temperaturą: Automatyczne wyłączanie przy 80°C z blokadą bezpieczeństwa

Specyfikacja techniczna:

Prąd znamionowy: 63A (80A szczytowo przez 10min)

Zakres napięcia: 100-420V AC

Progi ochrony: 120-210 V (niski), 220-280 V (wysoki)

Czasy zadziałania (podnapięcie): 176-210V:10s, 164-176V:0.5s, <164V:0.04s

Czasy zadziałania (przepięcie): >264V:0,04s, 220-264V:0,5s

Zakres ograniczenia prądu: 0,1-63A ±0,2A

Zakres ograniczenia mocy: 0,1-13,9 kVA

Opóźnienie restartu: 3-999s (zalecane 120-180s dla sprężarek)

Opóźnienie zadziałania: 0-240s (regulowany)

Typ przekaźnika: Spolaryzowany elektromagnetyczny

Pojemność zacisków: Do 16 mm² przewodów

Żywotność mechaniczna: 500 000 cykli (bez obciążenia)

Żywotność elektryczna: 50 000 cykli (obciążenie znamionowe)

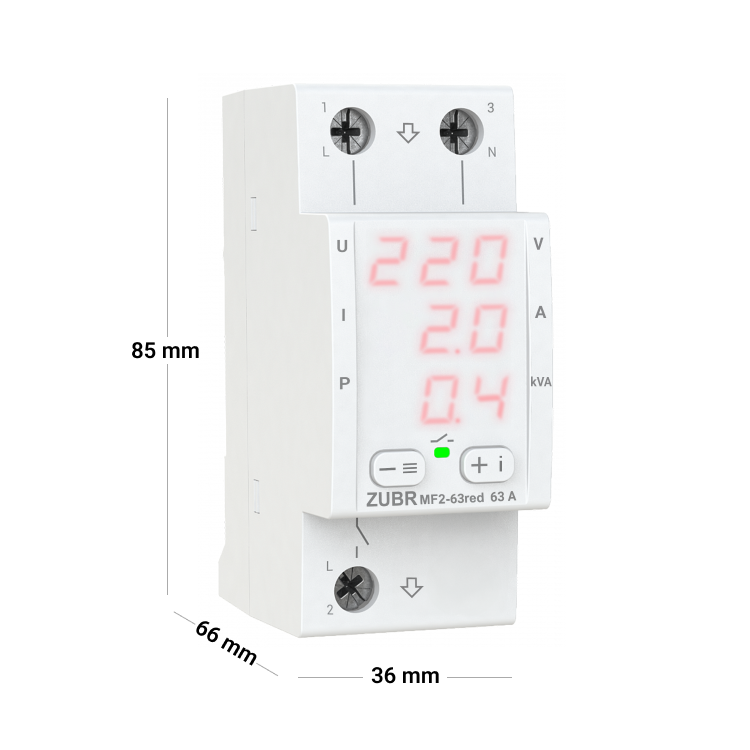

Wymiary: 36×85×66 mm (2 moduły DIN)

Zaawansowane funkcje ochrony:

1. Histereza napięcia (HUS)

Zmniejsza uciążliwe wyzwalanie podczas pracy w pobliżu wartości progowych (regulowany zakres 0-5 V). Zapewnia stabilny powrót napięcia przed ponownym podłączeniem.

2. Ograniczenie cykli (rEP)

Zapobiega uszkodzeniom sprzętu spowodowanym częstymi cyklami (konfigurowalne 1-10 operacji). Wyzwala blokadę z alarmem wizualnym po przekroczeniu progu.

3. Sag Ride-Through

Konfigurowalna tolerancja dla tymczasowych spadków napięcia (154-176V w ProModel). Utrzymuje działanie podczas bezpiecznych odchyleń.

System ochrony termicznej:

Automatyczne wyłączenie przy temperaturze wewnętrznej 80°C

Automatyczny reset przy 60°C ze wskazaniem wizualnym

Tryb blokady po ponad 5 zdarzeniach/24h (wymaga ręcznego resetu)

Monitorowanie temperatury w czasie rzeczywistym za pomocą przycisku "i"

Uwagi dotyczące instalacji:

Montaż na szynie DIN (kompatybilny z szyną 35 mm)

Połączenie neutralne opcjonalne dla podstawowej obsługi

Obudowa IP20 (w przypadku wilgotnych miejsc należy użyć obudowy IP55)

Zachować odstęp 10 mm powyżej/poniżej dla wentylacji

Zawartość opakowania:

Czerwony przekaźnik ZUBR MF2

Dokumentacja gwarancyjna

Arkusz specyfikacji technicznej

Instrukcja instalacji/obsługi

Opakowanie produktu
