Zaawansowane urządzenie zabezpieczające dla sieci 230V AC z pomiarem TrueRMS, zabezpieczeniem termicznym i konfigurowalnymi zegarami opóźniającymi. Zaprojektowany do ochrony wrażliwego sprzętu przed wahaniami napięcia.

Kluczowe cechy:

Technologia TrueRMS: Dokładny pomiar napięcia z niesinusoidalnymi przebiegami.

Ochrona termiczna: Automatyczne wyłączanie przy temperaturze wewnętrznej 80°C

Zero-Cross Switching: Zmniejsza wyładowania łukowe styków, wydłużając żywotność przekaźnika

Regulowane opóźnienia: Timer rozruchu (3-600s) z wykrywaniem stabilizacji napięcia

Rejestrowanie zdarzeń: 50-wejściowa pamięć nieulotna do analizy zdarzeń

Tryb profesjonalny: Konfigurowalne opóźnienie zadziałania dla stabilnych odchyleń napięcia

Specyfikacja techniczna:

Prąd znamionowy: 40A (50A szczytowo przez 10min)
Zakres napięcia: 100-420V AC
Progi ochrony: 120-210 V (niski), 220-280 V (wysoki)
Czas zadziałania (podnapięcie): ≤1.2s
Czas zadziałania (przepięcie): ≤0.04s
Opóźnienie restartu: 3-600 s (zalecane 120-180 s dla sprężarek)
Moc: 8,800VA
Typ przekaźnika: Spolaryzowany elektromagnetyczny
Zużycie energii w trybie czuwania: ≤76mA
Pojemność zacisków: Przewody o przekroju do 16 mm²
Żywotność mechaniczna: 500 000 cykli (bez obciążenia)
Żywotność elektryczna: 10 000 cykli (obciążenie znamionowe)

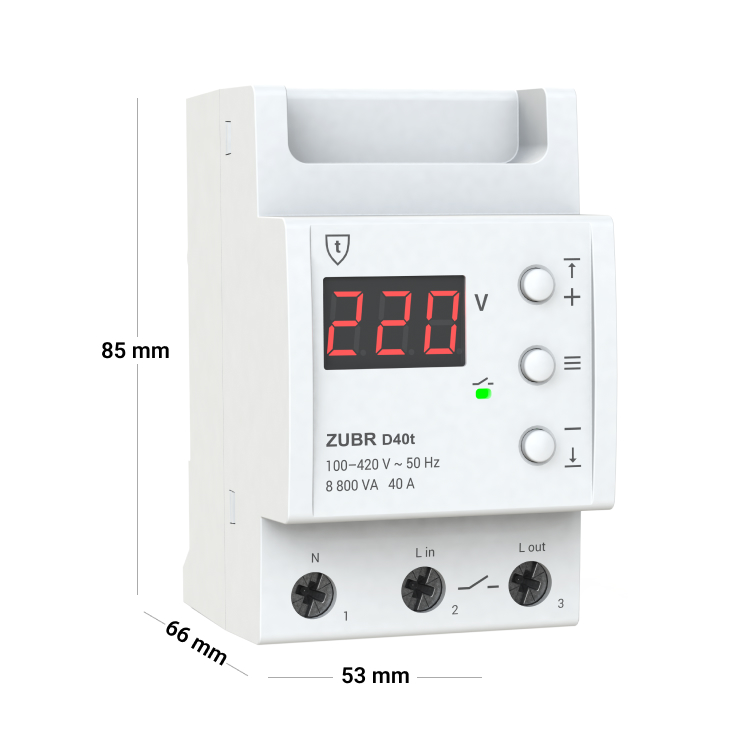

Wymiary: 53×85×66mm (1 moduł DIN)
Waga: 210g ±10%

Szczegóły systemu ochrony:

Zarządzanie temperaturą

Zintegrowany czujnik temperatury wyzwala wyłączenie przy 80°C z automatycznym resetem przy 60°C. Zerowe przełączanie zmniejsza wytwarzanie ciepła podczas pracy.

Sekwencja uruchamiania

Po normalizacji napięcia, przekaźnik inicjuje odliczanie (konfigurowalne 3-600s) przed ponownym podłączeniem. Dostępne są dwa tryby opóźnienia: od momentu stabilizacji lub od momentu zadziałania.

Instalacja i obsługa:

Montaż na szynie DIN 35 mm (szerokość pojedynczego modułu)

Obudowa IP20 (wymaga obudowy IP55 dla środowisk wilgotnych)

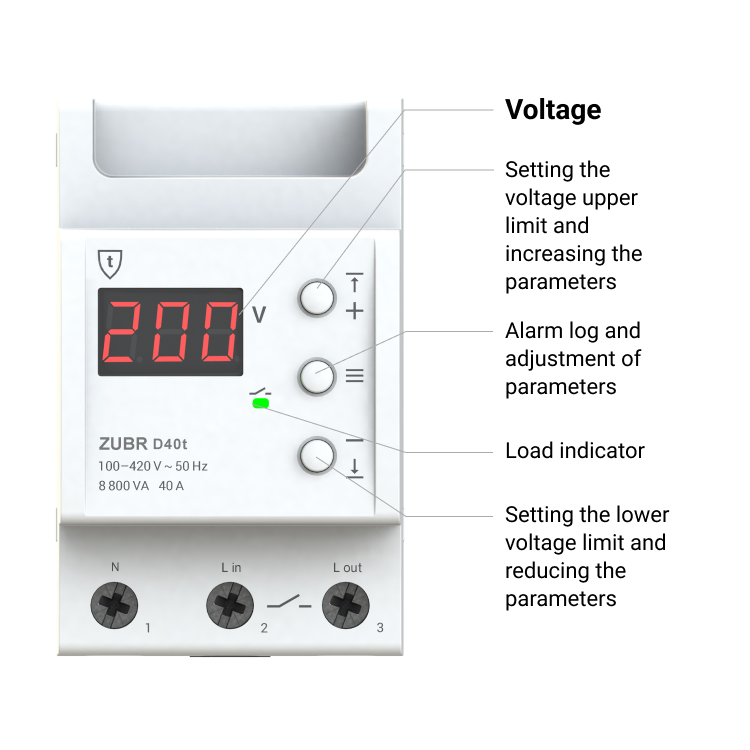

Interfejs z trzema przyciskami i cyfrowym wyświetlaczem napięcia

Kompatybilny z systemami automatyki Hager i Schneider

Schematy okablowania dostępne do pobrania

Zawartość opakowania:

Jednostka przekaźnikowa ZUBR D40t

Certyfikat gwarancyjny

Paszport techniczny

Instrukcja obsługi

Akcesoria montażowe

Opakowanie produktu
