Zestaw samodzielnego montażu elektronicznej klawiatury 8 nutowej NE555 DIY

NE555 8-nutowa klawiatura elektroniczna DIY Kit

Opis

Ten zestaw dla majsterkowiczów umożliwia zbudowanie prostej, ale zabawnej klawiatury elektronicznej opartej na układzie czasowym NE555. Naciskając klawisze, użytkownicy mogą wygenerować osiem różnych nut muzycznych odpowiadających podstawowej skali, co czyni go idealnym dla początkujących, studentów lub entuzjastów majsterkowania, którzy chcą poznać zasady dźwięku i elektroniki.

Główne cechy

• Generuje 8 różnych nut muzycznych za pomocą 8 klawiszy
• Prosta i energooszczędna konstrukcja wykorzystująca obwód oscylatora NE555
• Doskonały do ćwiczeń lutowania elektronicznego i zastosowań edukacyjnych
• Wytrzymała płytka PCB z pogrubionymi ścieżkami i padami, odporna na wielokrotne lutowanie
• Zabawne wprowadzenie do kontroli częstotliwości i generowania dźwięku

Zasada działania

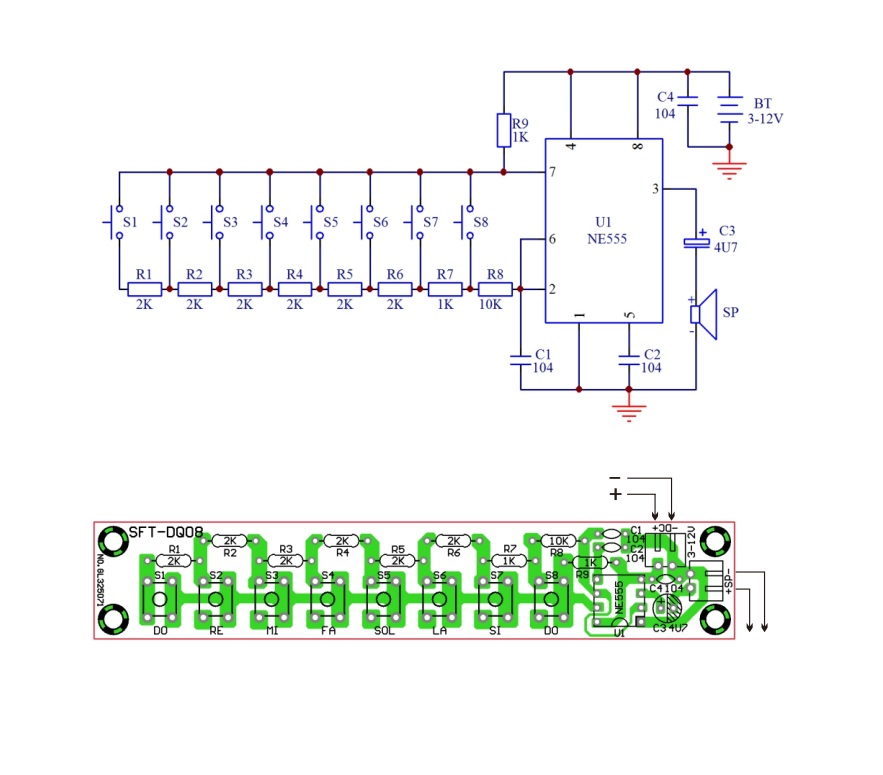

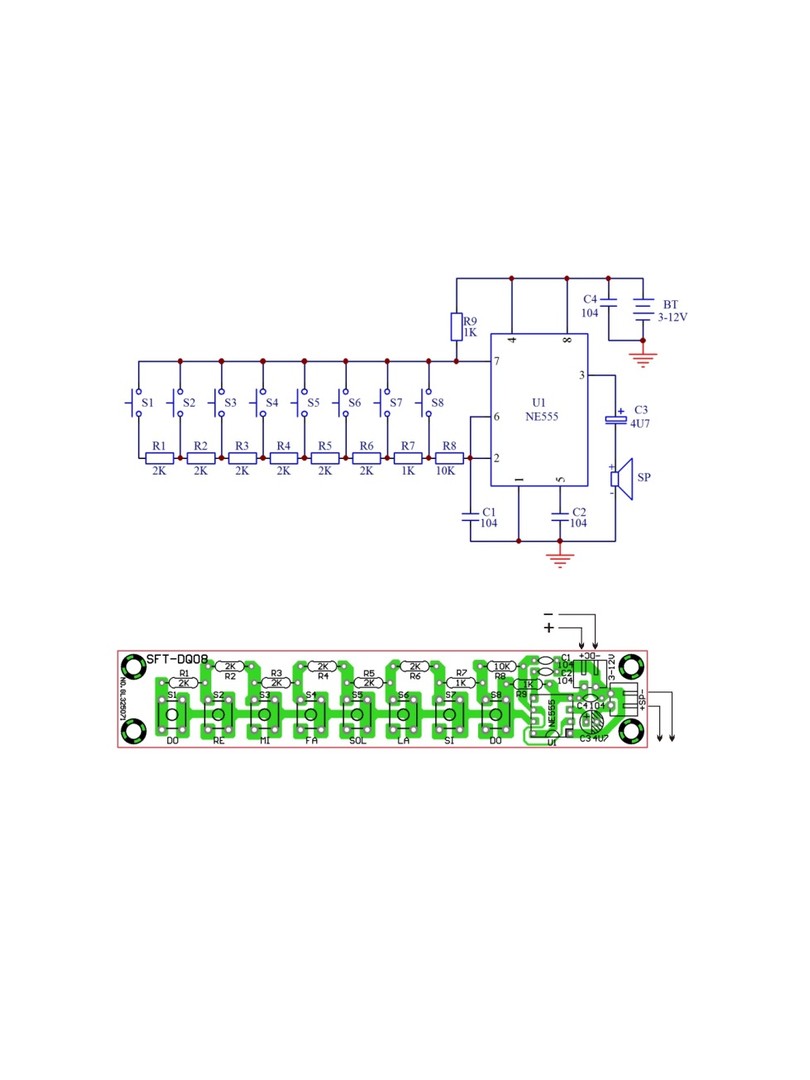

Obwód składa się z układu scalonego timera NE555 oraz zestawu rezystorów (R1-R9) i kondensatora (C1) tworzących oscylator częstotliwości. Każdy przycisk (S1-S8) dostosowuje wartość rezystancji, zmieniając w ten sposób częstotliwość oscylacji. Po naciśnięciu klawisza głośnik emituje dźwięk odpowiadający tej częstotliwości. Odtwarzanie nut w sekwencji zgodnie z arkuszem muzycznym umożliwia użytkownikom wykonywanie prostych melodii.

Specyfikacja techniczna

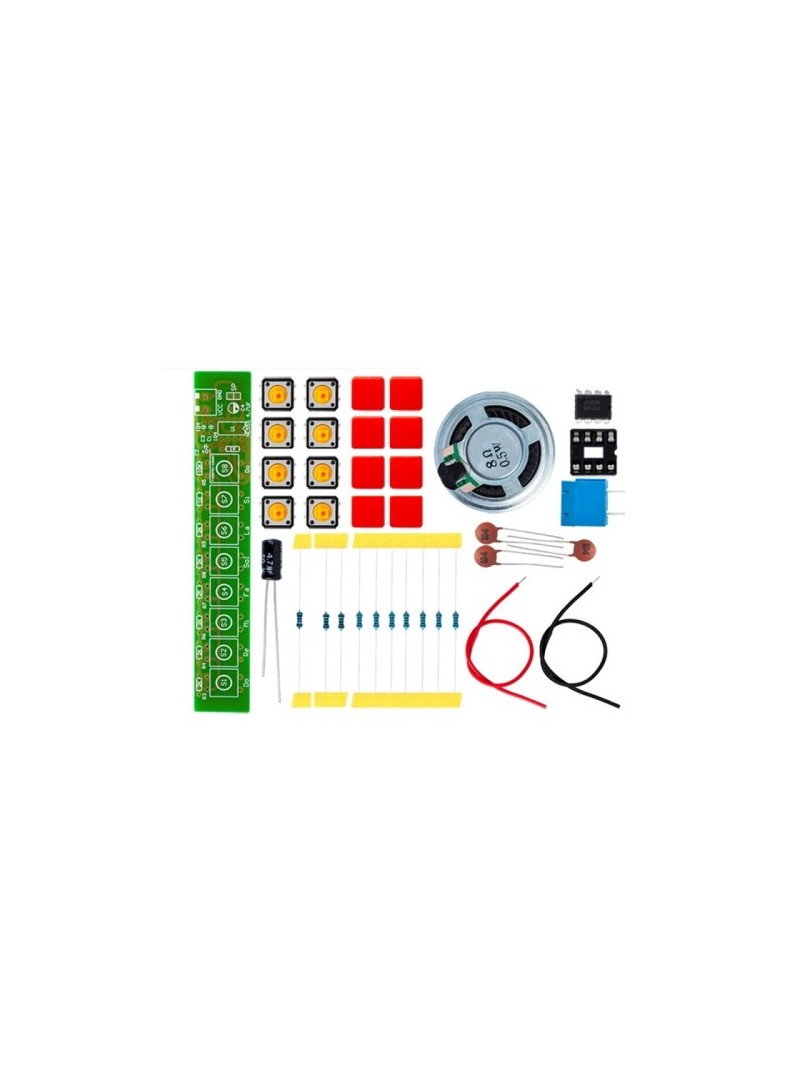

Pakiet zawiera

• 1 × płytka drukowana klawiatury elektronicznej opartej na NE555
• Wszystkie niezbędne komponenty (rezystory, kondensatory, głośnik, przełączniki)
• Instrukcje montażu (mogą wymagać tłumaczenia)

Uwagi

• Wymaga 2 baterii AA (brak w zestawie)
• Idealny dla początkujących do nauki o obwodach timera NE555 i elektronice audio
• Upewnij się, że podczas lutowania przestrzegasz biegunowości komponentów, jeśli ma to zastosowanie.
