Zestaw do samodzielnego montażu termometru cyfrowego 18B20 STC MCU

Zestaw do samodzielnego montażu termometru cyfrowego 18B20 STC MCU

Przegląd produktów

Model produktu: TZ-TJ-56-280-1

Nazwa produktu: Zestaw do samodzielnego montażu termometru 18B20 - sterowanie temperaturą STC MCU z przekaźnikiem

Precyzyjny termometr cyfrowy i zestaw do samodzielnej regulacji temperatury oparty na czujniku DS18B20 i mikrokontrolerze STC11F02. Posiada 3-cyfrowy wyświetlacz LED o przekątnej 0,56 cala, regulowany alarm temperatury z wyjściem przekaźnikowym oraz dwie opcje zasilania (USB lub 6-16 V DC). W zestawie kabel zasilający USB. Zakres temperatur od -55°C do 125°C z dokładnością do 1°C. Wymaga lutowania - idealny do nauki wykrywania i kontroli temperatury w oparciu o mikrokontroler.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-280-1
• Mikrokontroler: STC11F02
• Czujnik temperatury: DS18B20 (cyfrowy, interfejs 1-Wire)
• Wyświetlacz: 0,56-calowy 3-cyfrowy wyświetlacz LED ze wspólną anodą (z dedykowaną cyfrą symbolu °C)
• Zakres temperatury: od -55°C do 125°C
• Dokładność: 1°C (wyświetlacz całkowity)
• Zasilanie: DC 5V (USB) lub zewnętrzne DC 6-16V
• Dołączony kabel: Kabel zasilający USB
• Wyjście: Przekaźnik (SPDT: 1 wspólne, 1 normalnie otwarte, 1 normalnie zamknięte)
• Wskaźnik alarmu: Dioda alarmowa LED
• Elementy sterujące: 3 przyciski (AN1, AN2, AN3)
• Rozmiar płytki: 76 x 74 mm
• Regulator napięcia: 7805 (dla zewnętrznego wejścia zasilania)

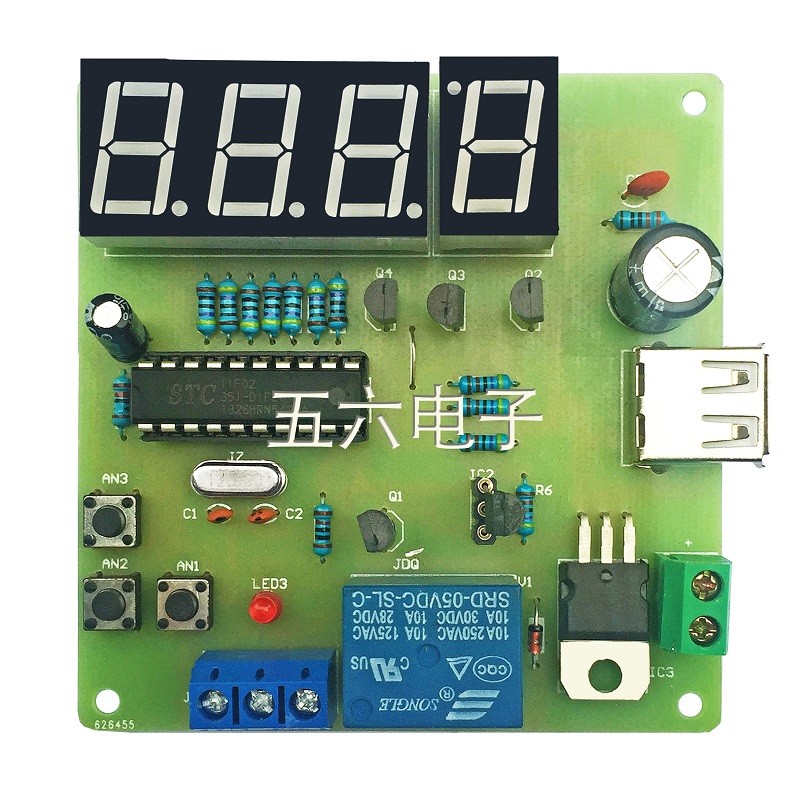

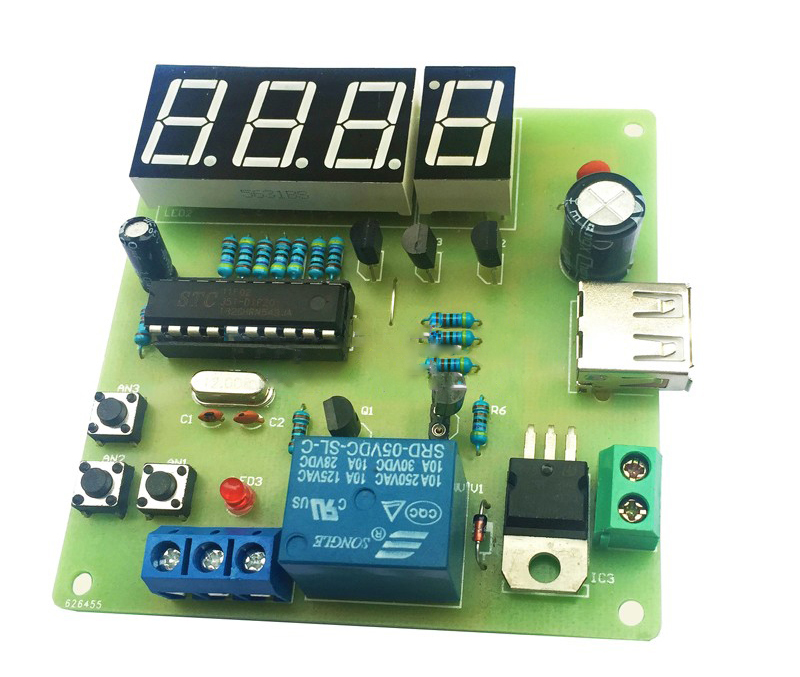

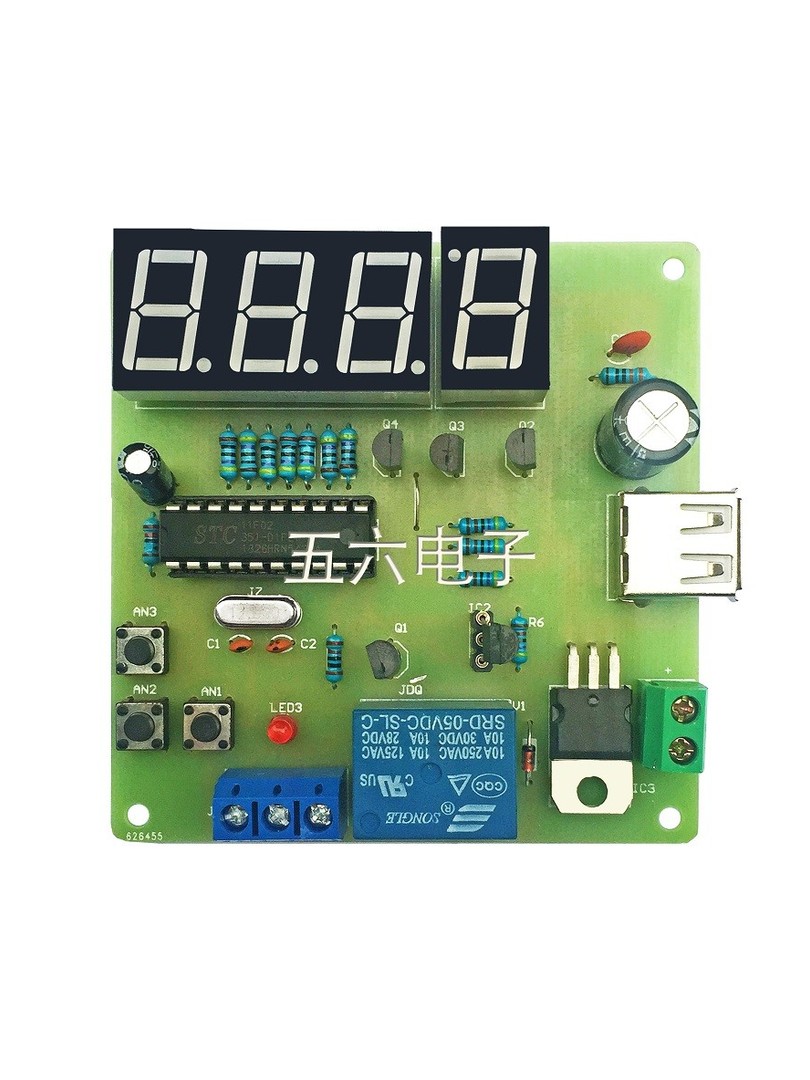

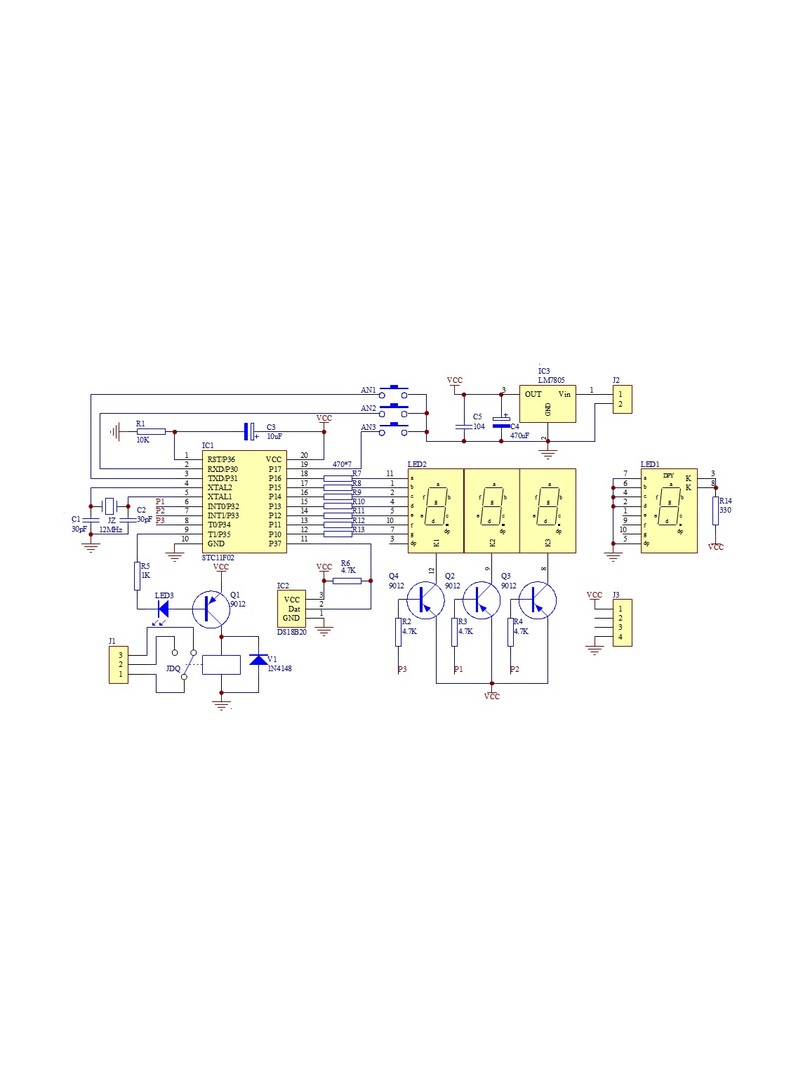

Wprowadzenie do obwodu

Ten obwód wykorzystuje czujnik temperatury 18B20 jako element wykrywający temperaturę, z przetwarzaniem danych obsługiwanym przez mikrokontroler STC11F02. Wartość temperatury jest wyświetlana na 0,56-calowym trzycyfrowym wyświetlaczu LED ze wspólną anodą. Może być zasilany przez interfejs USB komputera lub zewnętrzny zasilacz 6V-16V DC.

Zakres wyświetlania temperatury (i sterowania) wynosi od -55°C do 125°C, z dokładnością do 1°C, co oznacza, że wyświetla liczby całkowite. Na przykład, jeśli temperatura alarmu jest ustawiona na 20°C, to gdy temperatura otoczenia osiągnie 21°C, dioda LED alarmu zaświeci się, a przekaźnik aktywuje się jednocześnie. Jeśli kontrola temperatury (alarm) nie jest wymagana, wartość temperatury alarmowej można ustawić wyżej. W przypadku kontrolowania temperatury określonego obszaru, 18B20 można wyprowadzić za pomocą przewodów, ale odległość nie powinna być zbyt duża i należy zwrócić uwagę na izolację jego styków.

Cechy i korzyści

• Precyzyjny pomiar temperatury: Cyfrowy czujnik DS18B20 zapewnia dokładne odczyty w zakresie od -55°C do 125°C z rozdzielczością 1°C.
• Regulowany alarm temperatury: Programowalny przez użytkownika próg z wyjściem wizualnym i przekaźnikowym do zastosowań kontrolnych.
• Przekaźnikowe wyjście sterujące: Przekaźnik SPDT z normalnie otwartymi (NO), normalnie zamkniętymi (NC) i wspólnymi (COM) zaciskami - może przełączać zewnętrzne obciążenia, takie jak grzejniki, wentylatory lub alarmy.
• Wizualny wskaźnik alarmu: Dioda LED zapala się, gdy temperatura osiągnie lub przekroczy ustawiony próg.
• Intuicyjny interfejs przycisków: Trzy przyciski ułatwiające programowanie:
  • AN3: Przełączanie trybów (wyświetlanie ustawionej temperatury → tryb regulacji → zapis i wyjście)
  • AN1: Zmniejszenie wartości temperatury alarmu (do -55°C)
  • AN2: Zwiększenie wartości temperatury alarmu (do 125°C)
• Duży wyświetlacz LED: 0,56-calowe jasne cyfry z dedykowanym symbolem °C - łatwe do odczytania z dużej odległości.
• Podwójne opcje zasilania: USB 5V (przez dołączony kabel) lub zewnętrzne 6-16V DC - uniwersalne do różnych zastosowań.
• Kabel USB w zestawie: Gotowy do zasilania z dowolnego źródła USB (komputer, ładowarka telefonu, power bank).
• Opcja czujnika zewnętrznego: DS18B20 można rozszerzyć o przewody do zdalnego wykrywania (przewody powinny być krótkie, a styki zaizolowane).
• Wartość edukacyjna: Nauka o mikrokontrolerach, czujnikach cyfrowych, sterowaniu przekaźnikami i projektowaniu interfejsu użytkownika.
• Funkcja pamięci: Alarmowa wartość temperatury jest przechowywana i zachowywana po wyłączeniu zasilania.

Instrukcja obsługi

Normalne działanie

• Po włączeniu zasilania wyświetlany jest tylko symbol "°C" (brak wartości temperatury do momentu naciśnięcia przycisku).

Wyświetlanie ustawionej temperatury

• Jednokrotne naciśnięcie przycisku AN3 spowoduje wyświetlenie poprzednio zapisanej temperatury alarmowej, a następnie automatyczny powrót do wyświetlania temperatury otoczenia.

Regulacja temperatury alarmu

1. Naciśnij AN3 - cyfry temperatury zaczną migać (wejście w tryb regulacji).
2. Naciśnij AN1, aby zmniejszyć wartość (minimum -55°C).
3. Naciśnij AN2, aby zwiększyć wartość (maksymalnie 125°C).
4. Naciśnij AN3 ponownie, aby zapisać i wyjść - nowa wartość alarmu zostanie zapisana w pamięci.

Działanie alarmu

• Gdy temperatura otoczenia osiągnie lub przekroczy ustawioną wartość alarmową:
  • Dioda LED alarmu świeci się
  • Przekaźnik aktywuje się (styki zmieniają stan)
• Gdy temperatura spadnie poniżej progu, przekaźnik dezaktywuje się.

Połączenia przekaźnika

• COM: Wspólny zacisk (środkowy)
• NO: Normalnie otwarty - zamyka się po aktywacji przekaźnika
• NC: Normalnie zamknięty - otwiera się po aktywacji przekaźnika

Przed podłączeniem zewnętrznych obciążeń należy przetestować połączenia multimetrem.

Wymagania instalacyjne

• Wyświetlacz symbolu °C: Pojedyncza lampa cyfrowa wyświetlająca symbol "°C" powinna być zainstalowana do góry nogami; w przeciwnym razie nie osiągnie pożądanego efektu.
• Regulator 7805: Należy zainstalować blisko płyty, aby zaoszczędzić miejsce i odprowadzić ciepło. W temperaturze pokojowej temperatura 7805 nie jest wysoka.
• Komponenty wrażliwe na polaryzację: Nie instaluj diod DS18B20, 1N4148, diod LED, tranzystorów i kondensatorów elektrolitycznych odwrotnie.
• Rezystory: Instalować poziomo.
• Zworki: Na płytce znajdują się dwie zworki; przylutuj je używając odciętych wyprowadzeń komponentów. Nie należy ich pomijać.
• Jakość lutowania: Zaleca się użycie wysokiej jakości cienkiego drutu lutowniczego do lutowania, aby zapewnić brak zwarć i zimnych połączeń lutowniczych.
• Początkowy test zasilania: Zaleca się testowanie z zewnętrznym zasilaczem, a nie z zasilaniem USB. Z zasilania USB należy korzystać tylko wtedy, gdy nie występują żadne usterki.

Ważne uwagi dotyczące bezpieczeństwa

• Ostrzeżenie dotyczące zasilania: Nie należy zasilać jednocześnie ze źródła USB i zewnętrznego, aby zapobiec uszkodzeniu portu zasilania USB.
• Środowisko pracy: Płytka drukowana powinna pracować w normalnej temperaturze i suchym środowisku. W przypadku testowania w wysokiej temperaturze należy wyjąć tylko pin DS18B20.
• Rozszerzenie czujnika: W przypadku przedłużania czujnika DS18B20 za pomocą przewodów, przewody powinny być krótkie i należy zwrócić uwagę na izolację styków.
• Testowanie przekaźnika: Przed podłączeniem zewnętrznych obciążeń należy przetestować połączenia przekaźnika za pomocą multimetru.

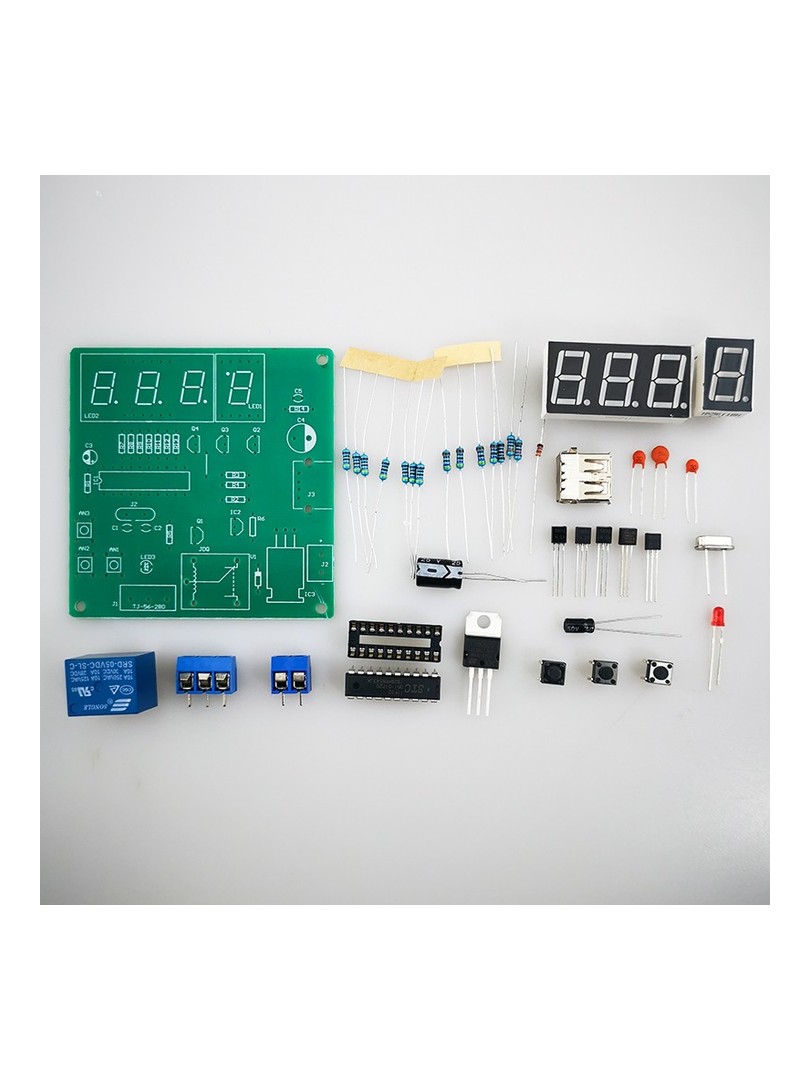

Zawartość opakowania

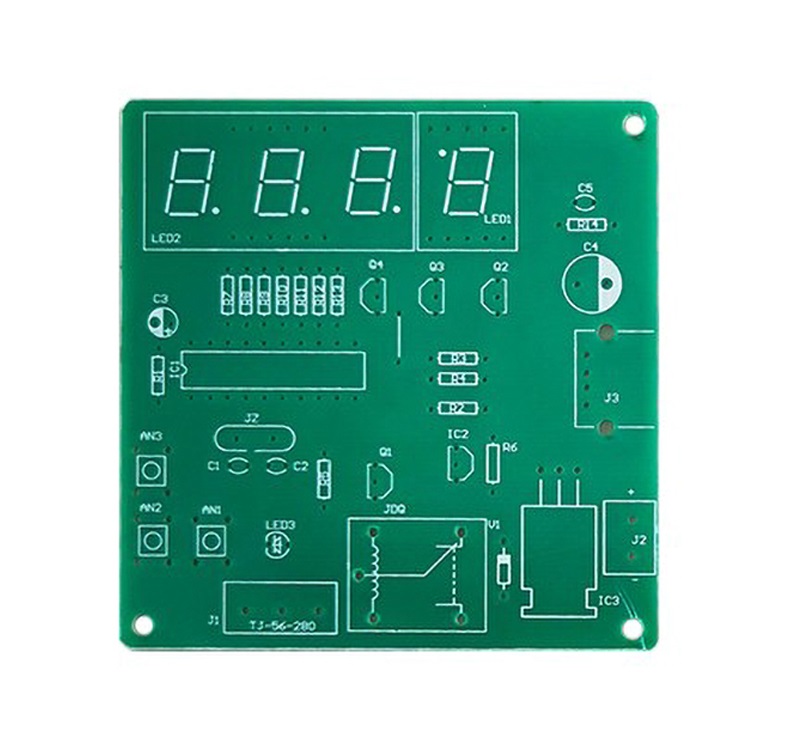

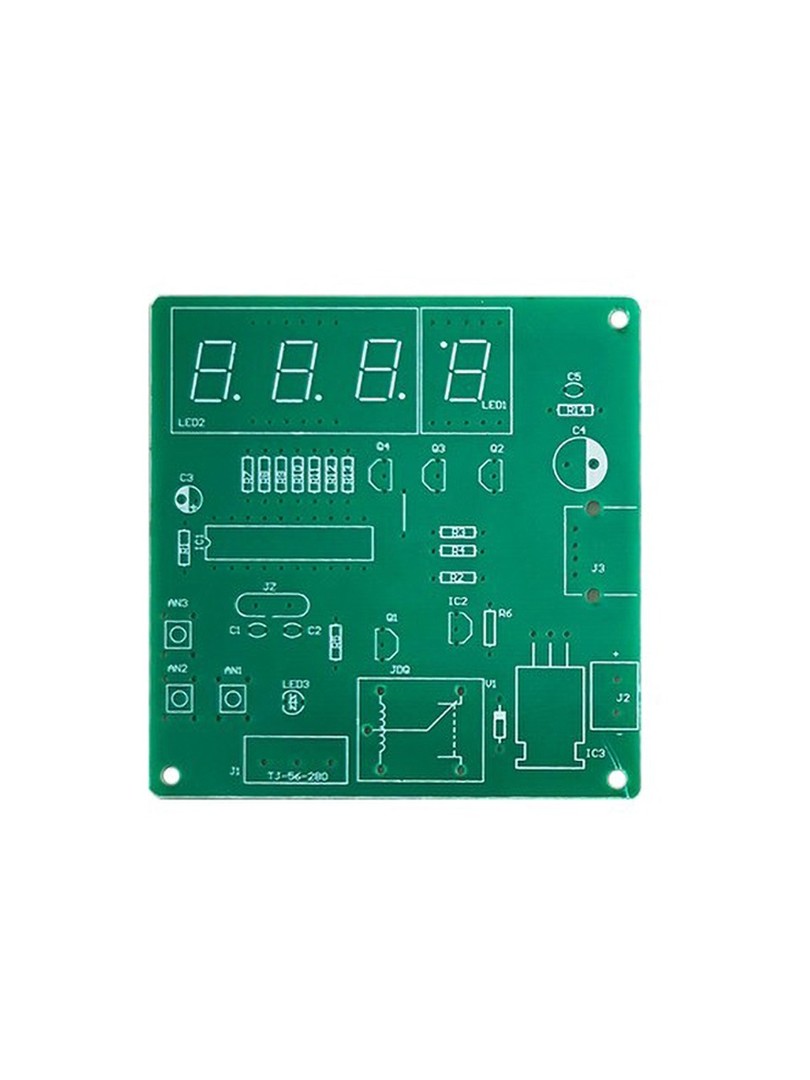

• 1x Główna płytka drukowana (76 x 74 mm)
• 1x mikrokontroler STC11F02 (wstępnie zaprogramowany)
• 1x cyfrowy czujnik temperatury DS18B20
• 1x 0,56-calowy 3-cyfrowy wyświetlacz LED ze wspólną anodą (z dedykowaną cyfrą °C)
• 1x regulator napięcia 7805
• 1x Przekaźnik (SPDT)
• 1x Dioda LED alarmu
• 3x Przyciski (AN1, AN2, AN3)
• 1x dioda 1N4148, tranzystory, kondensatory elektrolityczne
• Rezystory, kondensatory i wszystkie niezbędne elementy pasywne
• 1x kabel zasilający USB (w zestawie)
• Zaciski śrubowe do podłączenia zasilania i przekaźnika
• Instrukcja montażu

Uwaga: Zewnętrzny zasilacz do pracy z napięciem 6-16 V nie wchodzi w skład zestawu; zasilacz USB nie wchodzi w skład zestawu.

Zastosowania

• Termometr cyfrowy: Dokładne monitorowanie temperatury w pomieszczeniu.
• Regulator temperatury: Sterowanie grzejnikami, wentylatorami lub systemami chłodzenia za pomocą przekaźnika.
• Monitor inkubatora: Monitorowanie temperatury w projektach inkubacji jaj.
• Kontrola temperatury w akwarium: Z przekaźnikiem sterującym grzałką.
• Stacja kiełkowania roślin: Monitorowanie i kontrola mat grzewczych dla sadzonek.
• Projekt edukacyjny: Nauka o mikrokontrolerach, czujnikach i sterowaniu przekaźnikami.
• Stacja pogodowa DIY: Element większego systemu monitorowania środowiska.
• System alarmowy temperatury: Alarm, gdy temperatura przekroczy bezpieczny limit.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Ostrzeżenie dotyczące zasilania: Nie używaj jednocześnie USB i zasilania zewnętrznego - może to spowodować uszkodzenie portu USB.
• Wstępne testowanie: Najpierw należy przetestować zasilanie zewnętrzne; używać USB tylko po potwierdzeniu braku usterek.
• Rozszerzenie czujnika: DS18B20 można przedłużyć za pomocą przewodów do zdalnego wykrywania - przewody powinny być krótkie, a styki zaizolowane.
• Środowisko pracy: Normalna temperatura, suche środowisko - w przypadku testowania w wysokiej temperaturze należy tylko przedłużyć czujnik.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej orientacji wszystkich spolaryzowanych komponentów (układ scalony, czujnik, diody, diody LED, tranzystory, kondensatory).

Podsumowanie

Zestaw TZ-TJ-56-280-1 18B20 Thermometer DIY Kit łączy w sobie precyzyjny cyfrowy czujnik temperatury z programowalnym sterowaniem przekaźnikowym w pakiecie edukacyjnym. Dzięki dużemu wyświetlaczowi LED, intuicyjnemu interfejsowi przycisków i wszechstronnym opcjom zasilania, jest to idealne rozwiązanie do nauki o systemach pomiarowych i sterujących opartych na mikrokontrolerach. Dołączony kabel USB i możliwość podłączenia zewnętrznego czujnika sprawiają, że można go dostosować do różnych projektów - od prostych termometrów po automatykę sterowaną temperaturą.
