Zestaw do samodzielnego programowania ultradźwiękowych czujników omijania przeszkód MCU Smart Car

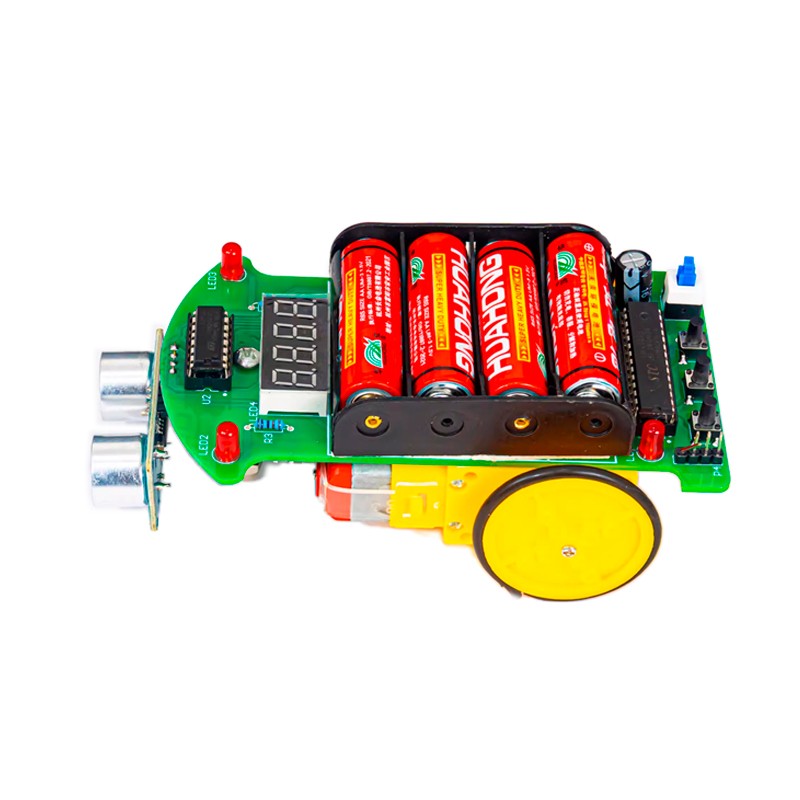

Przegląd produktów
Model produktu: TJ-56-687
Nazwa produktu: Ultradźwiękowy zestaw samochodowy do unikania przeszkód
Zaawansowany zestaw do lutowania i programowania DIY do budowy ultradźwiękowego samochodu omijającego przeszkody. Oparty na mikrokontrolerze STC, ten inteligentny pojazd oferuje pomiar odległości w czasie rzeczywistym, cyfrowy wyświetlacz i programowalne unikanie przeszkód. Zaprojektowany z myślą o szkoleniach z zakresu elektroniki, edukacji w zakresie programowania mikrokontrolerów i rozwoju wtórnego. Wymaga lutowania i montażu.
TJ-56-687 to ultradźwiękowy zestaw samochodowy do pomiaru odległości i unikania przeszkód, przeznaczony do edukacji w zakresie programowania mikrokontrolerów i elektronicznego majsterkowania. W przeciwieństwie do prostych robotów podążających za linią, ten inteligentny samochód wykorzystuje czujnik ultradźwiękowy do wykrywania przeszkód na swojej drodze i podejmowania inteligentnych decyzji w celu ich uniknięcia.
Kluczowe specyfikacje
- Nazwa produktu: Ultradźwiękowy zestaw samochodowy do omijania przeszkód
- Model produktu: TJ-56-687
- Napięcie robocze: DC 5V (4x baterie AA, brak w zestawie)
- Prąd roboczy: 1-2A
- Materiał PCB: FR-4
- Rozmiar PCB: 120 x 72 mm

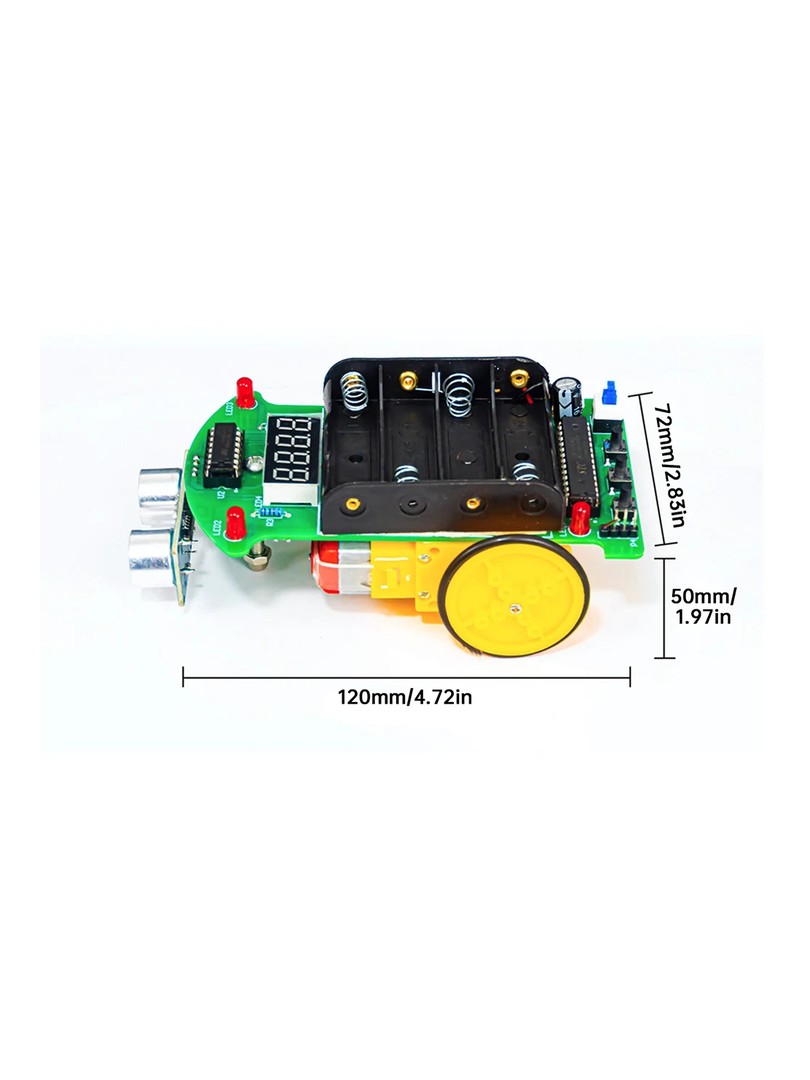

- Rozmiar gotowego produktu: 120 x 72 x 50 mm (dł. x szer. x wys.)

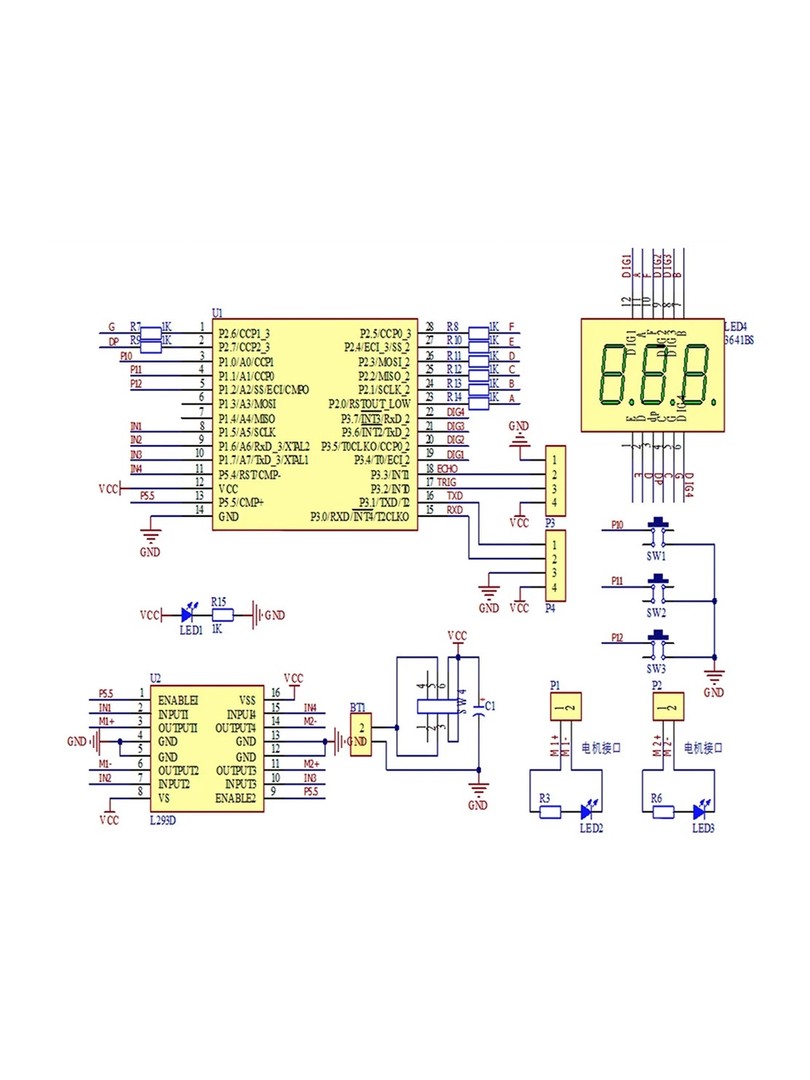

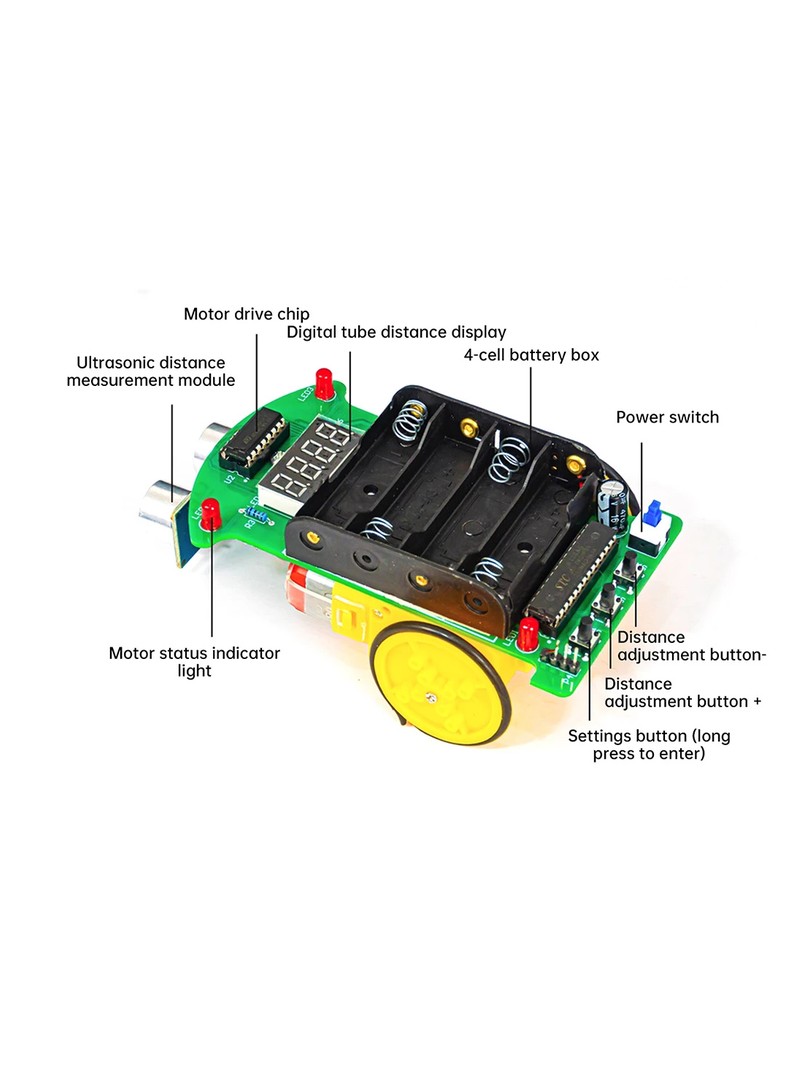

- Główne komponenty: Mikrokontroler STC, moduł ultradźwiękowy, wyświetlacz cyfrowy, sterownik silnika IC
- Główne funkcje: Ultradźwiękowe unikanie przeszkód, pomiar odległości (do 5 m), programowalne ustawienia

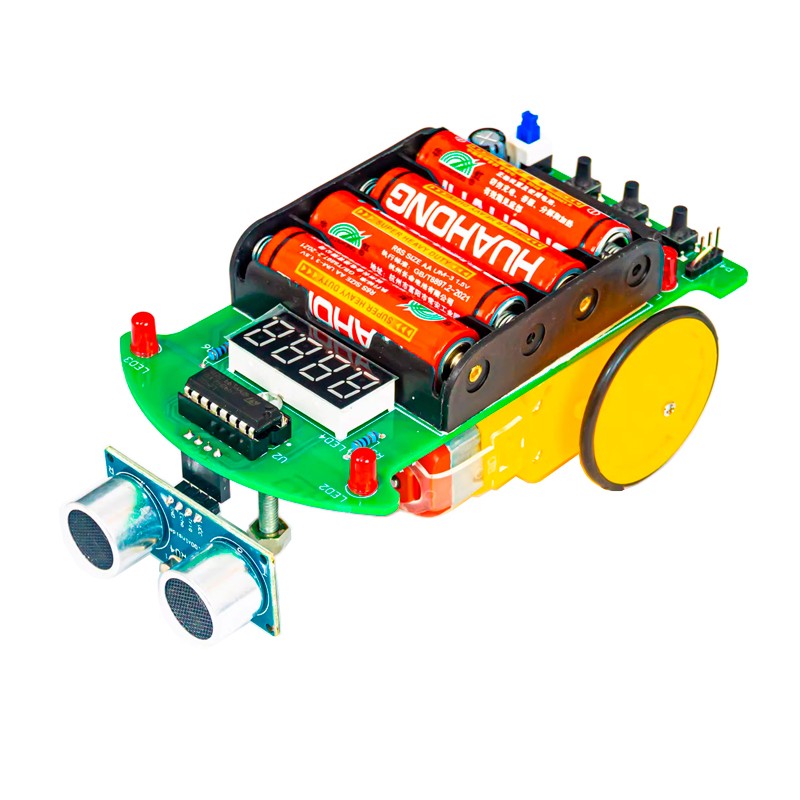

Zasada działania
Zestaw zbudowany jest wokół mikrokontrolera STC, który przetwarza dane z modułu ultradźwiękowego. Czujnik ultradźwiękowy emituje fale dźwiękowe i mierzy czas powrotu echa, obliczając odległość do pobliskich obiektów (do 5 metrów). Odległość ta jest wyświetlana w czasie rzeczywistym na cyfrowym wyświetlaczu lampowym. W oparciu o zaprogramowany układ logiczny, mikrokontroler steruje dedykowanym układem sterownika silnika w celu obsługi silników, umożliwiając samochodowi poruszanie się do przodu, do tyłu lub obracanie się w miejscu w celu omijania przeszkód.
Programowalność
System mikrokontrolera STC został zaprojektowany z myślą o wygodnym użytkowaniu i dodatkowym rozwoju. Zaawansowani użytkownicy mogą przeprogramować MCU, aby dostosować algorytmy omijania przeszkód, dodać nowe zachowania lub zintegrować dodatkowe czujniki, dzięki czemu zestaw ten nadaje się do kursów robotyki i praktyki programowania wbudowanego.
Cechy i korzyści
- Ultradźwiękowe unikanie przeszkód: Wykorzystuje zasięg sonaru do wykrywania przeszkód i automatycznego obracania się lub cofania w celu uniknięcia kolizji.

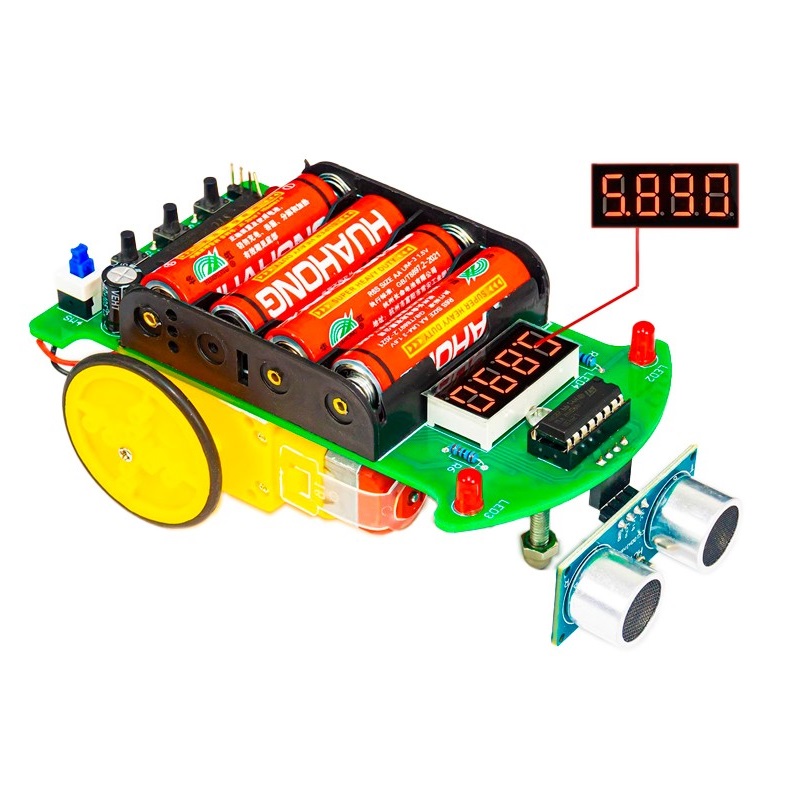

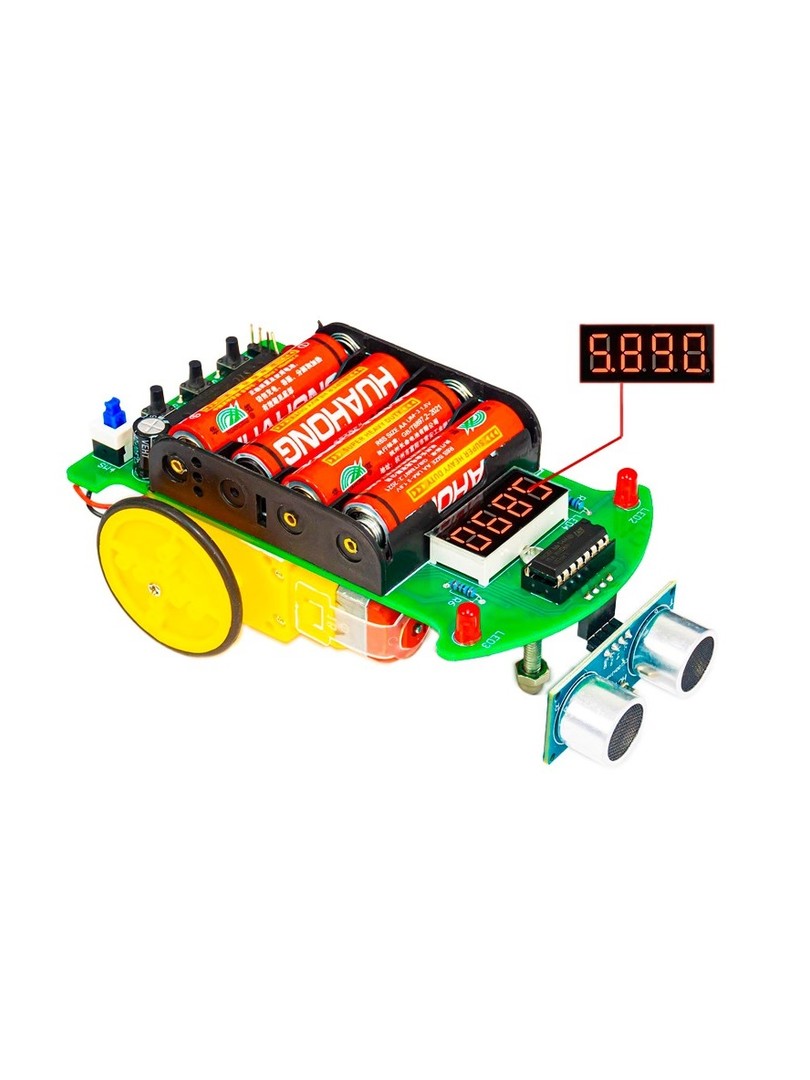

- Wyświetlanie odległości w czasie rzeczywistym: Cyfrowy wskaźnik pokazuje aktualną odległość do przeszkód (zasięg do 5 metrów), zapewniając wizualną informację zwrotną.
- Regulowane ustawienia unikania przeszkód:
- Naciśnij i przytrzymaj przycisk ustawień (SW1), aby przejść do trybu konfiguracji.
- Dostosuj odległość omijania przeszkód (0-2,55 metra) za pomocą przycisków [+] i [-].
- Domyślne ustawienie to 0-0,2 metra. Ustawienie 0 wyłącza funkcję unikania przeszkód.
- Ustawienia są zapisywane i zachowywane po wyjściu.
- Sterowanie mikrokontrolerem STC: Programowalny MCU pozwala na tworzenie niestandardowego oprogramowania układowego i dodatkowych projektów programistycznych.
- Dedykowany układ scalony sterownika silnika: Zapewnia elastyczne sterowanie ruchami do przodu, do tyłu i obrotami stacjonarnymi.
- Innowacyjna konstrukcja obudowy PCB: Sama płytka drukowana służy jako podwozie samochodu, upraszczając konstrukcję i zmniejszając wagę.
- Cel edukacyjny: Idealny do kursów programowania mikrokontrolerów, nauczania elektroniki i działań szkoleniowych. Prosty obwód i wysoki wskaźnik sukcesu montażu zwiększają zainteresowanie nauką.
- Kompletne doświadczenie DIY: W zestawie znajdują się wszystkie komponenty do lutowania i montażu (z wyjątkiem baterii).
Wprowadzenie do funkcji
Konfiguracja unikania przeszkód
- Naciśnij i przytrzymaj przycisk ustawień (SW1), aby przejść do trybu konfiguracji. Cyfrowy wyświetlacz pokaże aktualną odległość omijania przeszkód i zacznie migać.
- Użyj przycisków [+] lub [-], aby ustawić żądaną odległość wykrywania.
- Naciśnij ponownie przycisk ustawień, aby zapisać i wyjść.
- Zakres ustawień: 0 - 2,55 metra. Domyślnie: 0-0,2 metra.
- Ustawienie wartości 0 powoduje całkowite wyłączenie funkcji unikania przeszkód.
Tryb zasięgu w czasie rzeczywistym
- Skieruj moduł ultradźwiękowy w stronę dowolnego obiektu. Odległość względna jest mierzona i wyświetlana na wyświetlaczu cyfrowym.
- Maksymalna odległość zasięgu: 5 metrów.

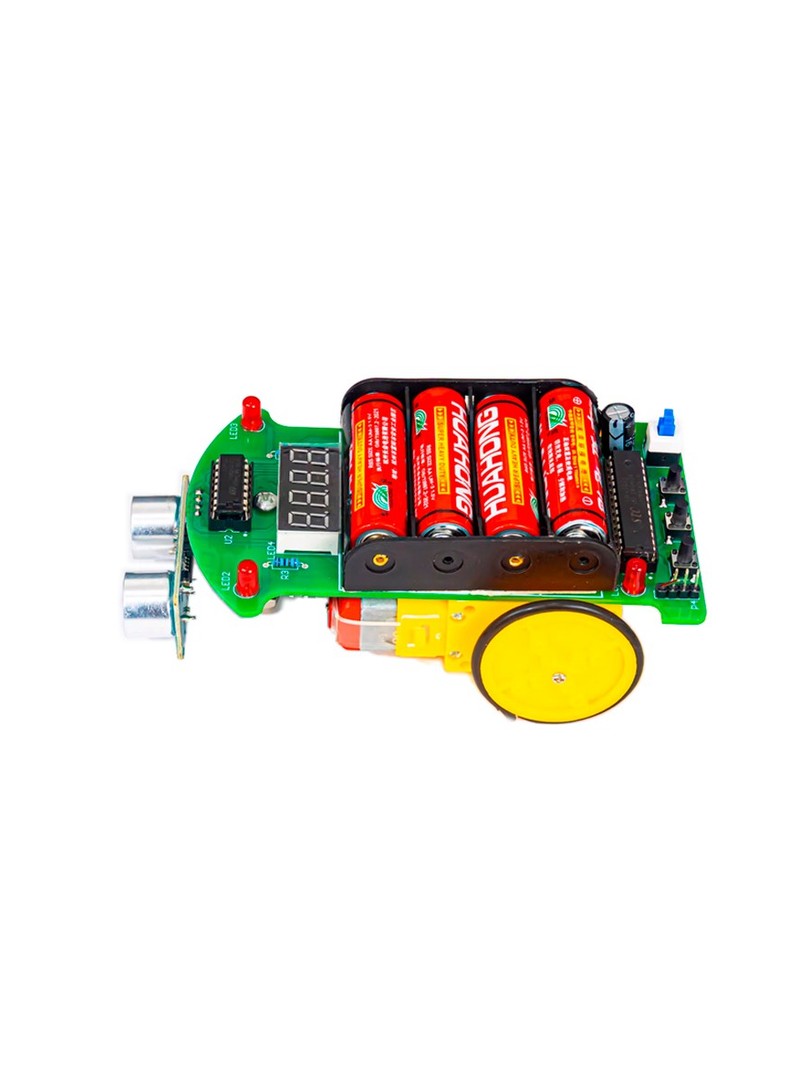

Opis produktu
Ten produkt składa się z komponentów, takich jak rezystory, kondensatory, mikrokontrolery, moduły ultradźwiękowe i lampy cyfrowe. Ze względu na prosty układ i wysoki wskaźnik sukcesu montażu, może znacznie zwiększyć zainteresowanie nauką elektroniki i nadaje się jako sprzęt eksperymentalny do programowania mikrokontrolerów, nauczania elektroniki i działań szkoleniowych.
Gotowy samochód działa przy napięciu 6 V DC i jest zasilany czterema bateriami AA. Posiada ultradźwiękowy system unikania przeszkód, automatycznie obracając się lub cofając, aby ominąć przeszkody. Cyfrowy wyświetlacz pokazuje odległość od przeszkód w czasie rzeczywistym, do 5 metrów. Wprowadzając nową koncepcję symulacji, płytka drukowana przypomina podwozie samochodu. Dedykowany układ sterownika silnika kontroluje obroty silnika do przodu i do tyłu, elastycznie sterując samochodem w celu wykonywania czynności obrotu do przodu, do tyłu i w miejscu. System sterowania mikrokontrolerem STC jest wygodniejszy w użyciu i służy do dodatkowego rozwoju.
Zawartość opakowania
- 1x Główna płytka PCB (materiał FR-4, 120x72mm, służy jako podwozie samochodu)
- 1x Mikrokontroler STC (wstępnie zaprogramowany lub pusty do programowania przez użytkownika)
- 1x Moduł czujnika ultradźwiękowego (HC-SR04 lub podobny)
- 1x moduł wyświetlacza cyfrowego
- 1x Układ scalony sterownika silnika
- 2x motoreduktor DC z kołami
- 1x Uchwyt baterii (na 4x baterie AA)
- 1x Przełącznik zasilania
- 2x Przyciski (SW1 do ustawień, [+] i [-] do regulacji)
- Rezystory, kondensatory, diody i wszystkie niezbędne elementy pasywne
- Złącza, śruby i elementy montażowe
- Instrukcja obsługi / przewodnik montażu
Uwaga: Baterie nie wchodzą w skład zestawu.
Zastosowania edukacyjne
Ten produkt jest idealny do
- Kursy programowania mikrokontrolerów
- Szkolenia z systemów wbudowanych
- Warsztaty z robotyki
- Ćwiczenia laboratoryjne z inżynierii elektronicznej
- Projekty rozwojowe i hobbystyczne
- Programy edukacyjne STEM
Połączenie czujników ultradźwiękowych, sterowania silnikiem i programowalnego układu logicznego zapewnia kompleksową platformę edukacyjną do zrozumienia technologii inteligentnych pojazdów.
Instrukcje zakupu - ważne zastrzeżenie
Ten zestaw (w częściach) nie jest gotowym produktem i jest przeznaczony wyłącznie do badań naukowych i eksperymentów.
- Jakość komponentów: Niektóre zestawy zawierają wadliwe lub niespełniające norm komponenty w celu oceny umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Rozwiązywanie problemów i mierzenie / poprawianie wydajności komponentów pomaga poszerzyć odpowiednią wiedzę i umiejętności.
- Standardy wydajności: Nawet po złożeniu zestawu (zdemontowanych części), jego specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Kupujący mogą przeprowadzić własne badania i ulepszenia w celu zwiększenia wydajności zmontowanego produktu.
- Docelowi odbiorcy: Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego produktu.
- Wymagania dotyczące umiejętności: Montaż i debugowanie tego zestawu (zdemontowanych części) wymaga odpowiedniej wiedzy i umiejętności. Przed montażem zestawu należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne przed instalacją.
- Odpowiedzialność: Klienci nieposiadający odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu; w przeciwnym razie będą ponosić wyłączną odpowiedzialność za wszelkie wynikające z tego zagrożenia. Zakup tego zestawu (zdemontowanych części) oznacza akceptację powyższych instrukcji.
Ważne uwagi i ostrzeżenia
- Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Nie jest to gotowy produkt i wymaga lutowania, montażu i debugowania. Jest przeznaczony wyłącznie do badań naukowych, eksperymentów i celów edukacyjnych.
- Wymagania dotyczące umiejętności: Montaż i debugowanie tego zestawu wymaga odpowiedniej wiedzy i umiejętności w zakresie elektroniki i programowania mikrokontrolerów. Przed montażem należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne.
- Różnice w komponentach: Niektóre zestawy mogą zawierać celowo wadliwe lub niespełniające norm komponenty, aby ocenić umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Jest to część projektu edukacyjnego.
- Zastrzeżenie dotyczące wydajności: Nawet po udanym montażu specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Zachęcamy kupujących do przeprowadzenia własnych badań i ulepszeń.
- Baterie nie są dołączone: Wymaga 4x baterii AA do działania (DC 5V).
- Odpowiedzialność: Klienci nieposiadający odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu tego zestawu. Zakup oznacza akceptację pełnej odpowiedzialności za wszelkie ryzyko lub niebezpieczeństwa podczas montażu i obsługi.
- Docelowi odbiorcy: Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego, gotowego do użycia produktu.
