Zestaw zdalnie sterowanego robota samochodowego D2-4 IR C51 MCU do samodzielnego montażu
Przegląd produktów
Model produktu: TJ-56-464
Nazwa produktu: Zestaw zdalnie sterowanego samochodu na podczerwień D2-4
Zestaw zdalnie sterowanego samochodu na podczerwień D2-4 to wciągający projekt elektroniczny, który stanowi wyjątkową platformę do nauki poprzez montaż i praktyczne doświadczenie. Zaprojektowany z wykorzystaniem jednoukładowego mikrokontrolera C51, zestaw ten jest idealny dla tych, którzy chcą rozwijać swoje umiejętności elektroniczne, jednocześnie bawiąc się praktycznym zastosowaniem.
Produkt składa się z elementów przewlekanych, takich jak rezystory, kondensatory, tranzystory, mikrokontrolery i odbiorniki podczerwieni. Dzięki prostym obwodom i wysokiemu wskaźnikowi sukcesu montażu, może znacznie zwiększyć zainteresowanie nauką elektroniki i nadaje się jako sprzęt eksperymentalny do programowania mikrokontrolerów, nauczania elektroniki i szkoleń.
Kluczowe punkty sprzedaży
- Edukacyjna praktyka spawalnicza: Wciągający sposób nauki technik spawania poprzez praktyczny montaż zestawu zdalnego sterowania.
- Projektowanie układów scalonych: Dobrze zaprojektowana płytka drukowana ze wskaźnikami LED ułatwiającymi rozwiązywanie problemów i monitorowanie.
- Kompletny montaż DIY: Praktyczne doświadczenie z zestawem do samodzielnego montażu, rozwijające praktyczne umiejętności i poczucie osiągnięć.
- Pilot na podczerwień: Płynna kontrola dzięki technologii podczerwieni, pozwalająca na precyzyjne ruchy za pomocą zdalnego zestawu do majsterkowania.
- Mikrokomputer jednoukładowy: Zintegrowany z komputerem jednoukładowym zapewnia wydajne przetwarzanie, zwiększając wydajność zestawu elektroniki samochodowej RC.
Specyfikacja produktu
- Model produktu: TJ-56-464
- Napięcie zasilania: 4,5 V DC (trzy baterie AA)
- Rozmiar płytki: 32 x 14 mm
- Mikrokontroler: Jednoukładowy mikrokontroler C51
- Typ sterowania: Pilot zdalnego sterowania na podczerwień
- Typy komponentów: Elementy przewlekane (rezystory, kondensatory, tranzystory, mikrokontroler, odbiornik podczerwieni)
Opis funkcji
Gotowy samochód to zdalnie sterowany samochód na podczerwień kontrolowany przez mikrokontroler. Samochodem można sterować tak, aby poruszał się do przodu, zatrzymywał się i skręcał w lewo lub w prawo za pomocą pilota na podczerwień. Samochód jest zasilany trzema bateriami AA. Zintegrowany odbiornik podczerwieni (IR) konwertuje odbierane sygnały podczerwieni na sygnały elektryczne, które są następnie przetwarzane przez mikrokontroler. Na podstawie sygnału z pilota zdalnego sterowania, dwa tranzystory, Q1 i Q2, sterują uruchomieniem lub zatrzymaniem lewego i prawego silnika.
Funkcje zdalnego sterowania
- "2": Przesuń do przodu
- "5": Stop
- "4": Skręć w lewo
- "6": Skręć w prawo
- "1": Przesuń do przodu w lewo
- "3": Przesuń do przodu w prawo
- "+": Przyspieszenie
- "-": Zwalnianie
Wskaźniki LED
- LED3: Wskazuje stan odbioru zdalnego sterowania - miga raz po odebraniu sygnału.
- LED1 i LED2: Wskazują stan pracy silnika - gdy świecą, odpowiedni silnik pracuje.
Funkcjonalność
Gotowy samochód działa jako zdalnie sterowany pojazd na podczerwień, umożliwiając użytkownikom
- Sterowanie pojazdem, aby poruszał się do przodu, zatrzymywał się, skręcał w lewo i skręcał w prawo
- Wymagania dotyczące zasilania: Działa na zasilaczu 4,5 V DC, zasilanym trzema bateriami AA.
Mechanizm sterowania
Zintegrowany odbiornik podczerwieni przechwytuje sygnały z pilota i konwertuje je na sygnały elektryczne, które są przetwarzane przez mikrokontroler. Na podstawie odebranych poleceń zdalnego sterowania, dwa tranzystory (Q1 i Q2) zarządzają lewym i prawym silnikiem, ułatwiając ruch.
Rozwiązywanie problemów
Jeśli samochód cofa się po podłączeniu zasilania i jest sterowany, aby poruszać się do przodu, jest to spowodowane odwróceniem okablowania silnika. Aby to naprawić:
- Odłącz dwa przewody od motoreduktora
- Zamień ich połączenia
- Podłącz je ponownie, aby uzyskać prawidłowy ruch do przodu.
Szczegóły produktu
Ten wszechstronny zestaw składa się z różnych elementów przelotowych, w tym
- Rezystory
- Kondensatory
- Tranzystory (Q1 i Q2 do sterowania silnikiem)
- Mikrokontroler C51
- Odbiornik podczerwieni
- Wskaźniki LED (LED1, LED2, LED3)
Proste obwody i wysoki wskaźnik sukcesu montażu sprawiają, że zestaw ten jest doskonałym wyborem do zachęcania do zainteresowania się elektroniką. Służy jako solidna platforma eksperymentalna do programowania mikrokontrolerów, nauczania elektroniki i działań szkoleniowych.

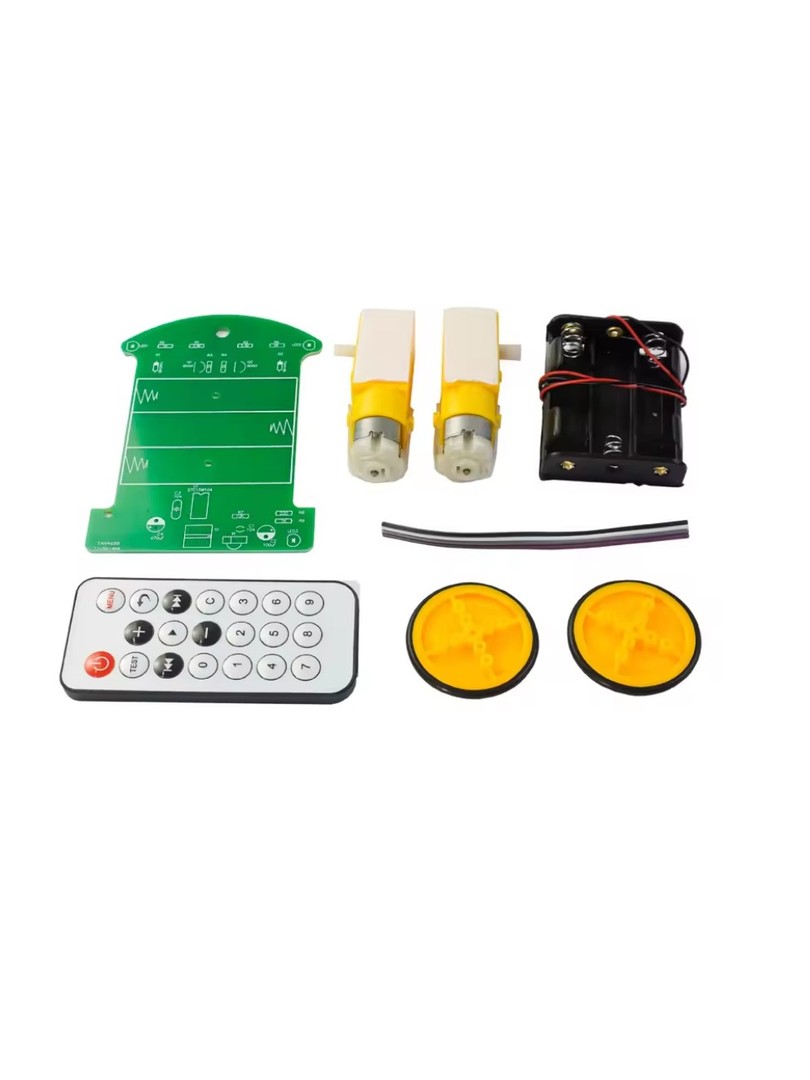

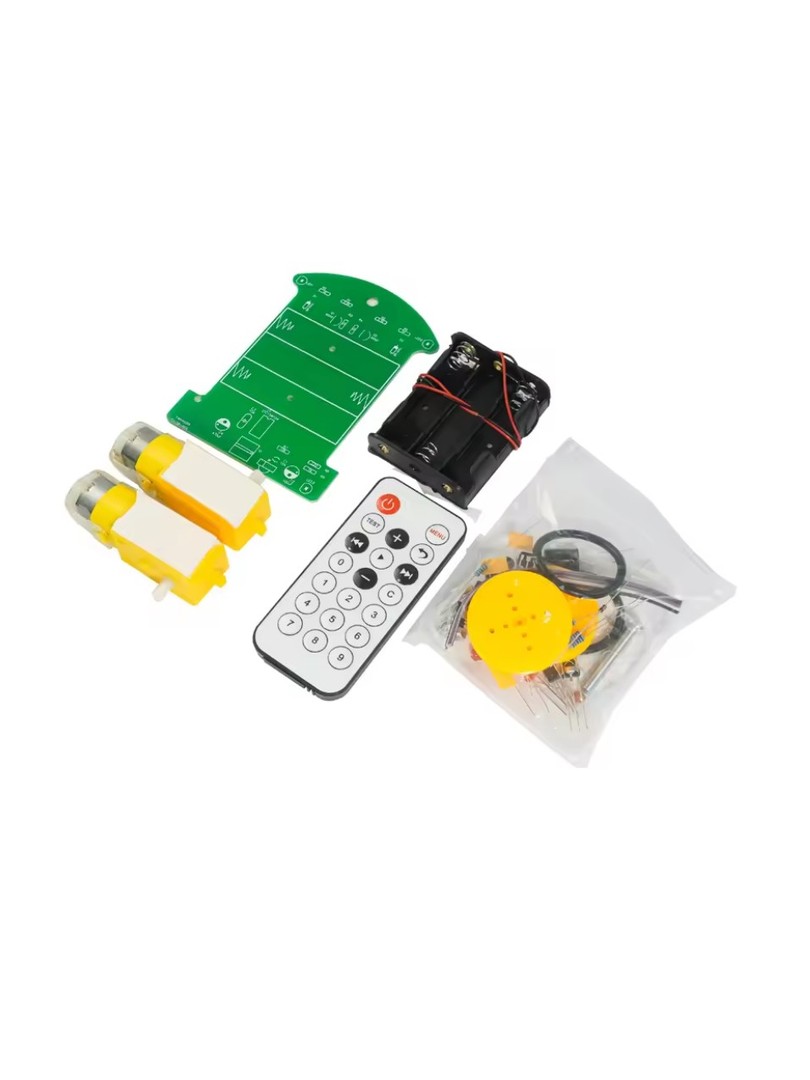

Zawartość opakowania
- 1 x Zestaw do samodzielnego montażu samochodu zdalnie sterowanego na podczerwień D2-4 (płytka drukowana i wszystkie elementy elektroniczne)
- Mikrokontroler C51 (wstępnie zaprogramowany)
- Pilot zdalnego sterowania na podczerwień
- Silniki i elementy podwozia
- Instrukcja obsługi / przewodnik montażu
Zastosowania
- Edukacja w zakresie programowania mikrokontrolerów
- Nauczanie i szkolenie w zakresie elektroniki
- Projekty elektroniczne dla majsterkowiczów
- Praktyka lutowania
- Wprowadzenie do robotyki
Ważne uwagi
- Jest to zestaw dla majsterkowiczów wymagający lutowania i montażu.
- Trzy baterie AA nie są dołączone (wymagane do działania)
- Zalecana podstawowa znajomość elektroniki i umiejętności lutowania
- Pilot na podczerwień w zestawie
- Mikrokontroler jest wstępnie zaprogramowany do natychmiastowego użycia po montażu
- Aby zapewnić prawidłowe działanie, należy dokładnie przestrzegać instrukcji montażu
Podsumowanie
Zestaw zdalnie sterowanego samochodu na podczerwień D2-4 to nie tylko zabawka; to kompleksowe narzędzie edukacyjne, które łączy zabawę z nauką. Idealny zarówno dla entuzjastów majsterkowania, jak i studentów, zestaw ten zachęca do odkrywania elektroniki, zapewniając satysfakcjonujące i wzbogacające doświadczenie.
