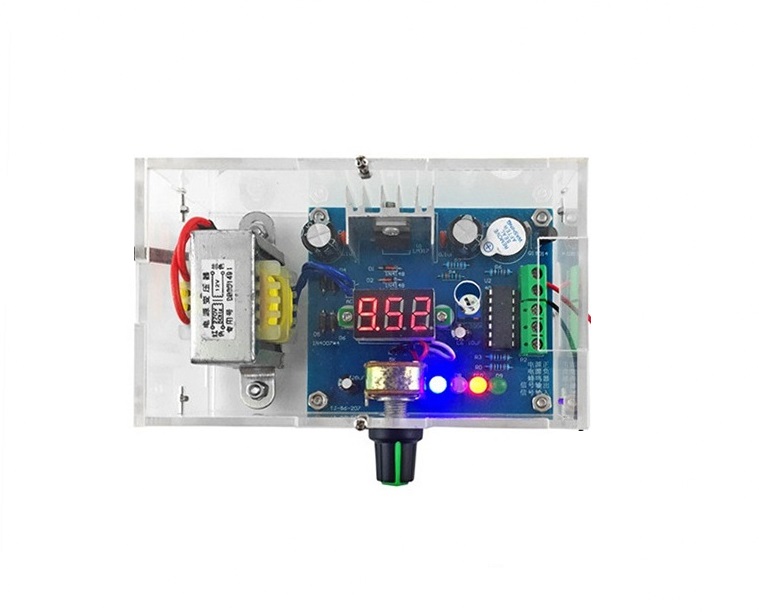

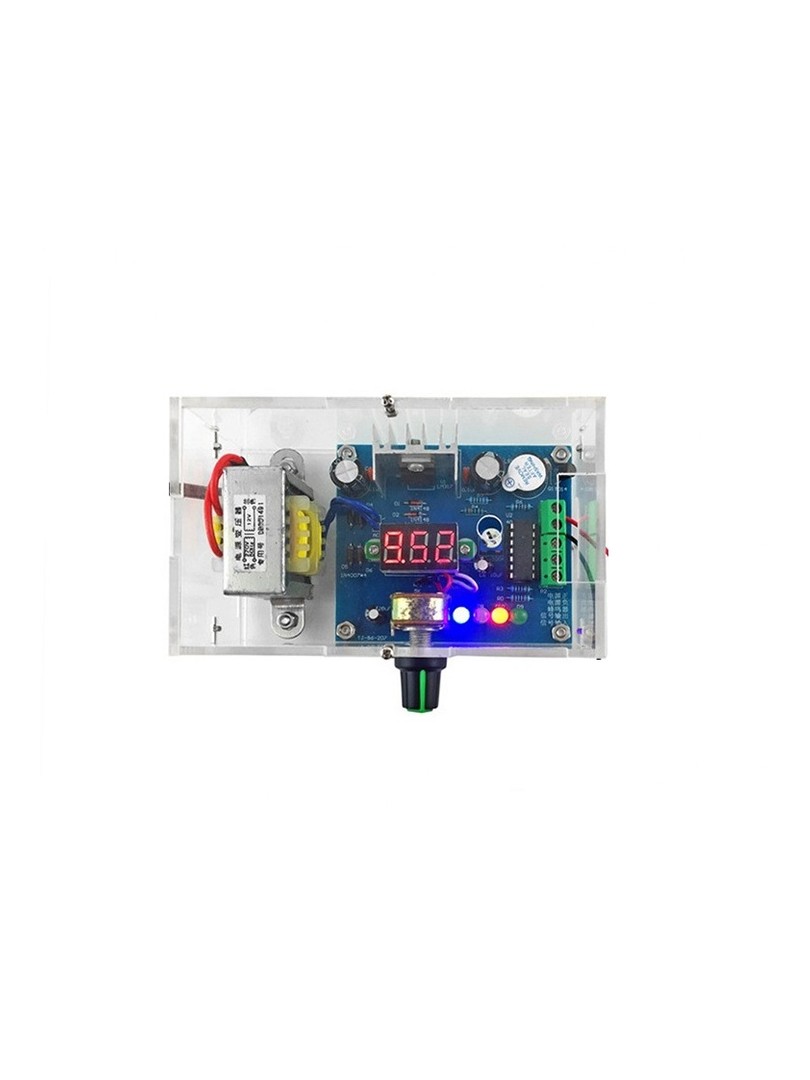

Zestaw do samodzielnego montażu regulator napięcia LM317 o dużej mocy regulowany DIY Kit

Zestaw do samodzielnego montażu regulatora napięcia LM317 o dużej mocy

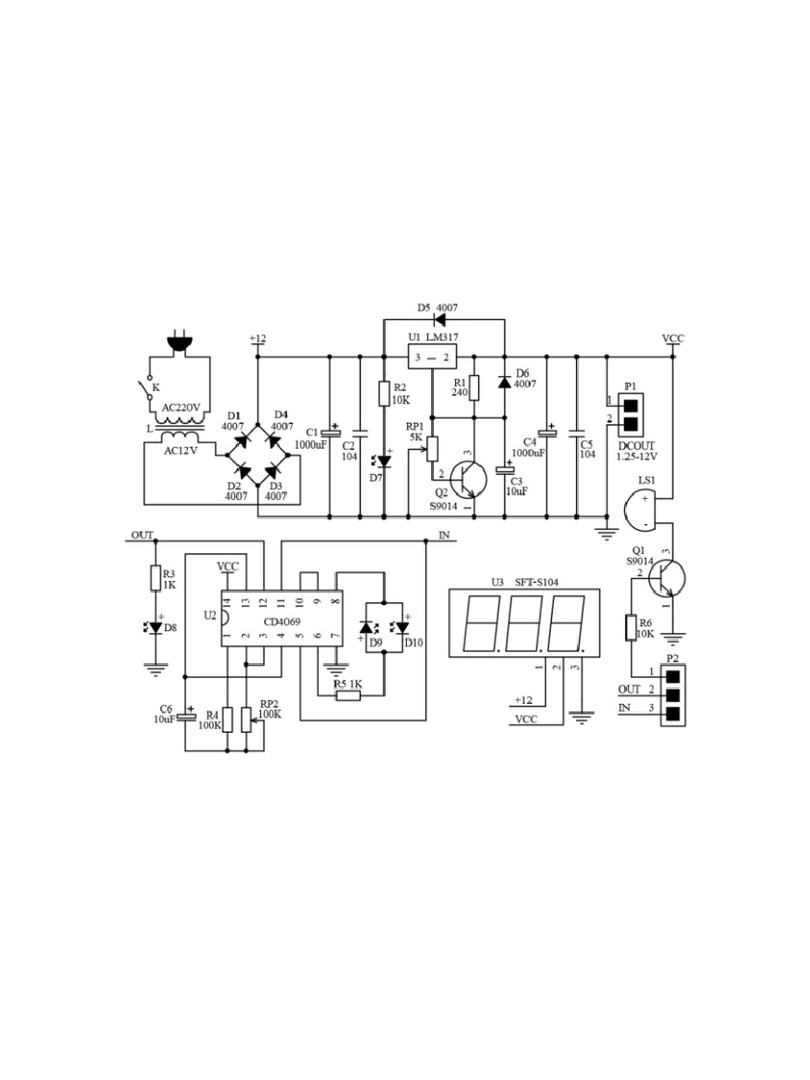

Zestaw dla majsterkowiczów oparty jest na regulowanym trójkońcówkowym regulatorze napięcia LM317, jednym z najczęściej używanych układów scalonych do zasilania. Oferuje on stabilne i regulowane napięcie wyjściowe w zakresie od 1,25 V do 13 V DC, dzięki czemu idealnie nadaje się do testów laboratoryjnych, eksperymentów elektronicznych i zasilania laboratoryjnego. Zestaw zawiera kilka dodatkowych funkcji, takich jak ochrona przed obciążeniem, generator sygnału impulsowego, sonda logiczna i tester ciągłości przewodów z brzęczykiem.

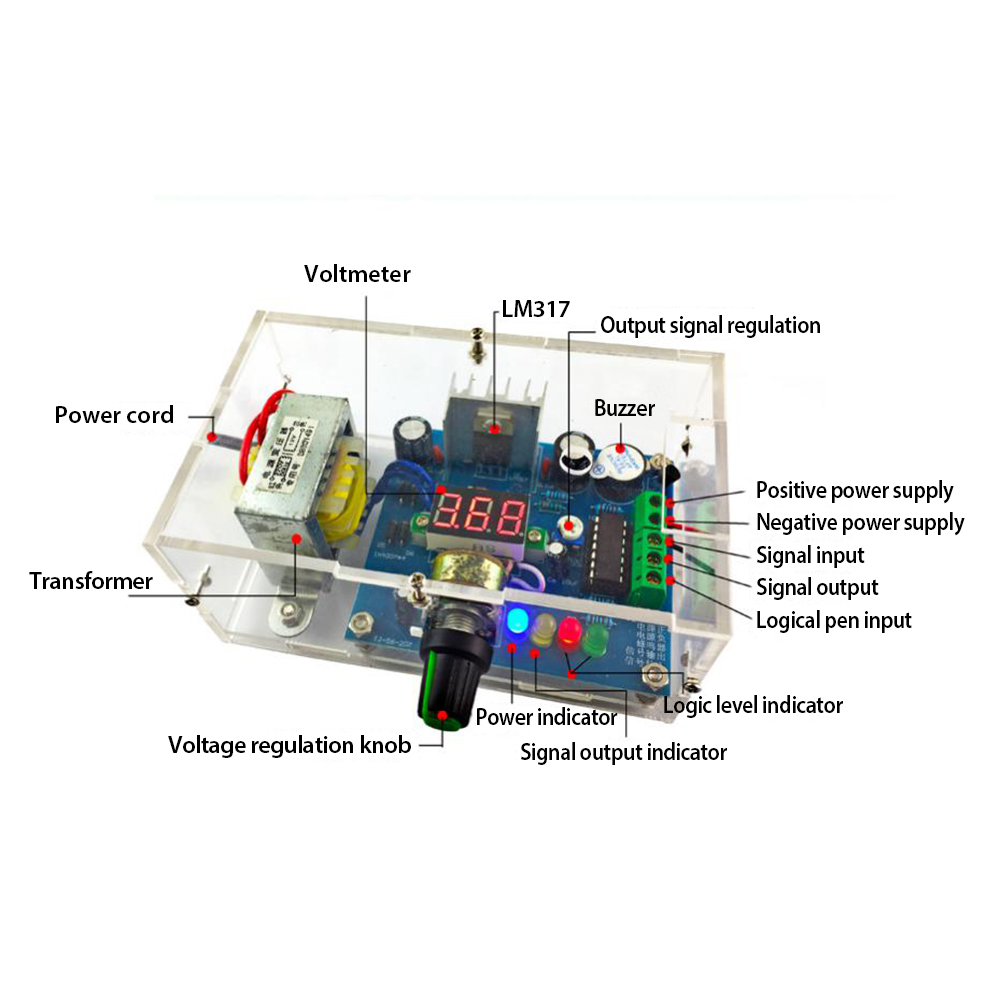

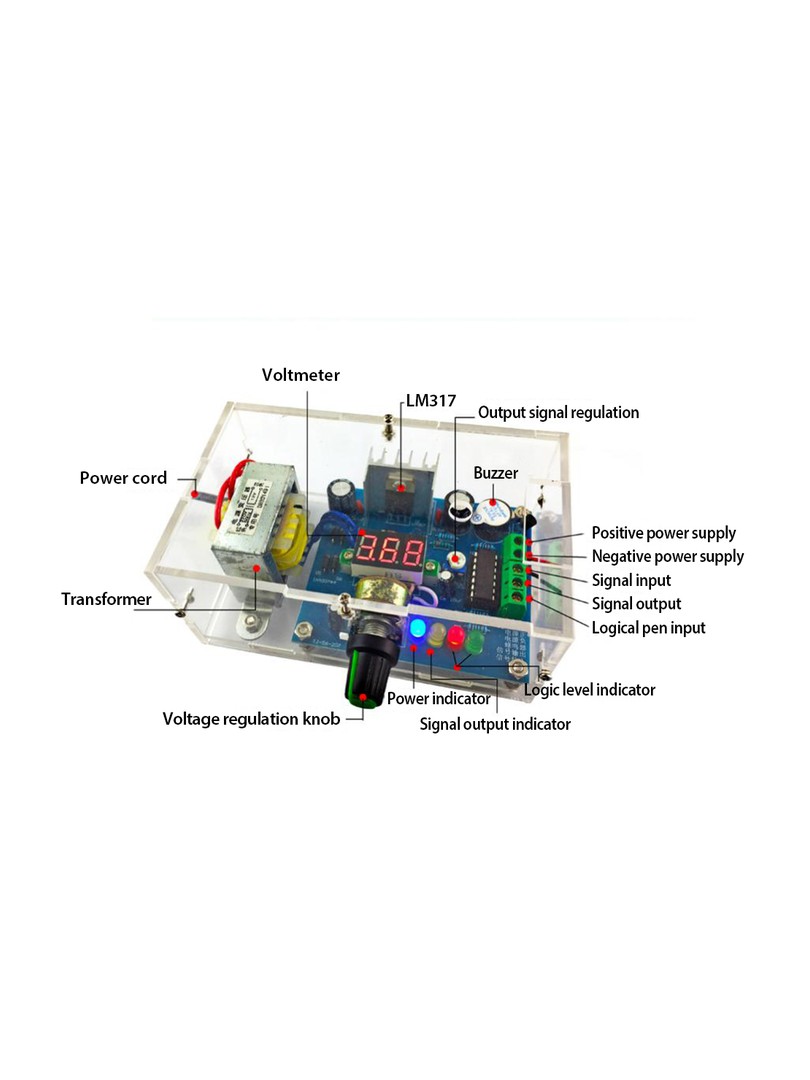

Główne cechy

• Regulowane wyjście: Zakres napięcia wyjściowego od 1,25 V do 13 V DC, regulowany za pomocą układu scalonego LM317.
• Szerokie wejście: Akceptuje wejście AC 220V poprzez wbudowany moduł zasilania.
• Ochrona przed przeciążeniem: Wbudowany obwód zabezpieczający przed przeciążeniem zapobiega uszkodzeniom spowodowanym nagłymi skokami napięcia.
• Generator sygnału: Zawiera regulowane wyjście impulsowe do eksperymentalnego testowania obwodów.
• Sonda logiczna: Zintegrowany tester poziomów logicznych do sprawdzania stanów logicznych obwodu.
• Tester ciągłości: Dźwiękowy brzęczyk do sprawdzania ciągłości przewodów.

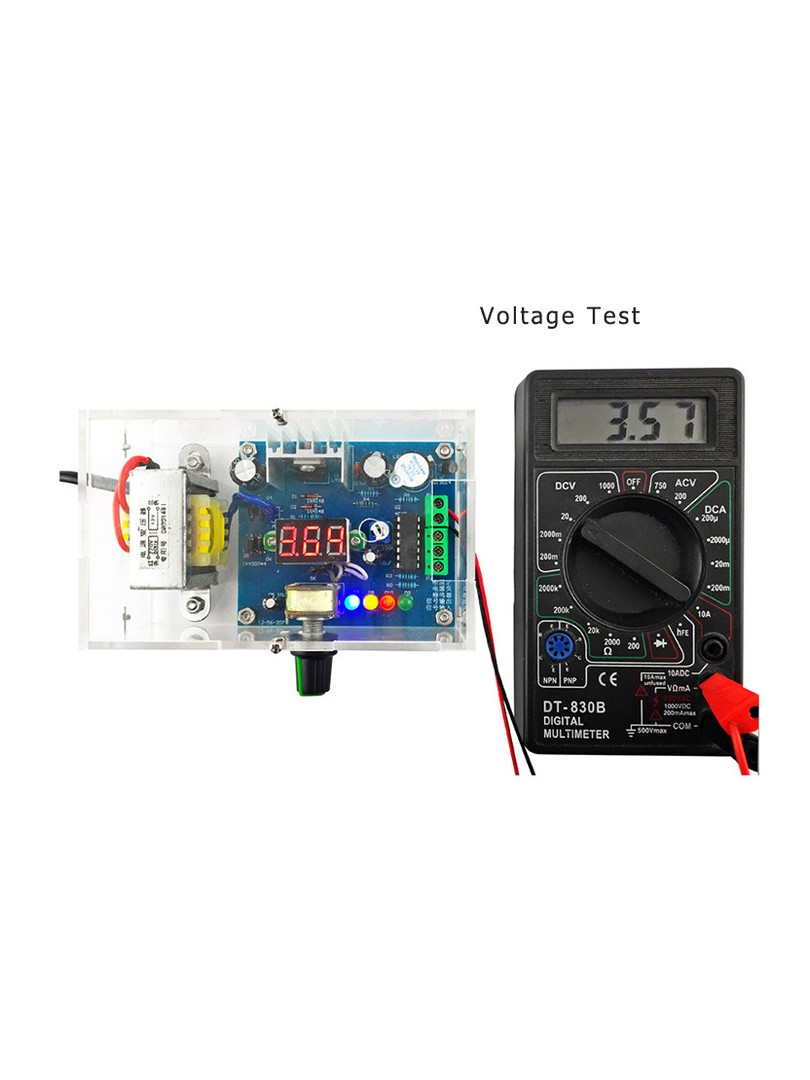

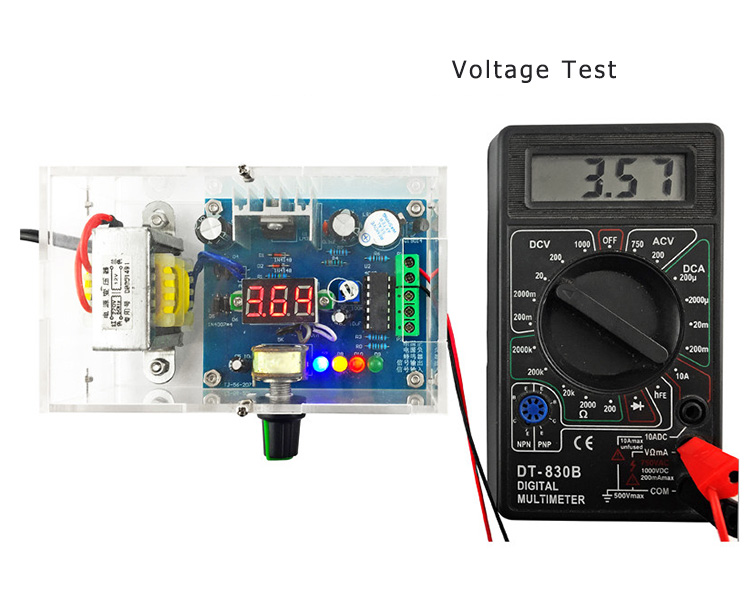

• Cyfrowy wyświetlacz woltomierza: Wyświetla napięcie wyjściowe w czasie rzeczywistym dla łatwego monitorowania.

Specyfikacja techniczna

• Model: SFT-EP77
• Napięcie wejściowe: AC 220V
• Napięcie wyjściowe: DC 1.25V - 13V (regulowane)
• Prąd wyjściowy: Do 1A
• Funkcje: Zabezpieczenie przed przeciążeniem, wyjście sygnału impulsowego, sonda logiczna, tester ciągłości oparty na brzęczyku

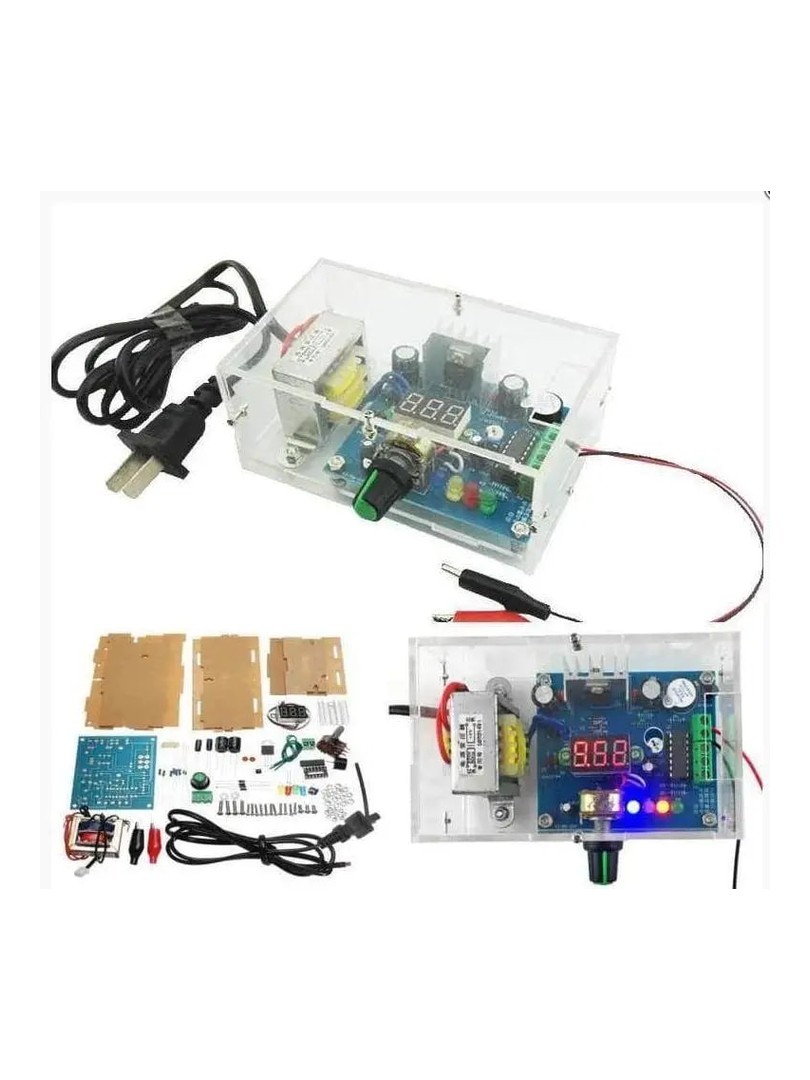

Zestaw zawiera

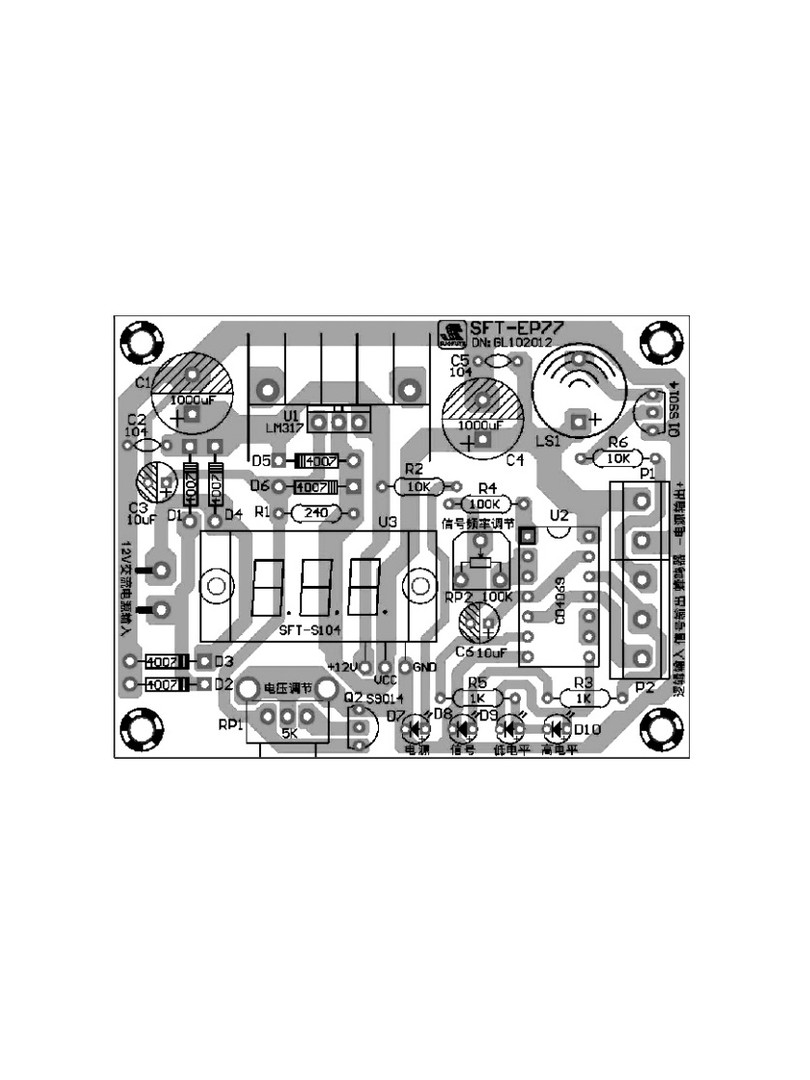

• 1 × płytka drukowana regulowanego regulatora napięcia LM317
• 1 × moduł zasilania AC-DC (wyjście AC 220 V na DC)
• 1 × moduł wyświetlacza woltomierza cyfrowego
• 1 × układ scalony regulatora napięcia LM317
• 1 × Zestaw rezystorów, kondensatorów i diod
• 1 × Elementy sondy logicznej
• 1 × Elementy generatora impulsów
• 1 × Części brzęczyka i testera ciągłości
• 1 × Zaciski śrubowe i radiator
• 1 × panel akrylowy lub metalowy (jeśli jest dołączony)
• 1 × Instrukcja montażu

Uwagi dotyczące montażu

• Aby ułatwić montaż, elementy należy lutować od najkrótszego do najwyższego.
• Należy przestrzegać biegunowości kondensatorów i diod LED - długi przewód jest dodatni, krótki ujemny.
• Przed włączeniem zasilania należy dwukrotnie sprawdzić połączenia wejścia/wyjścia w module AC-DC - nieprawidłowe okablowanie może spowodować uszkodzenie.
• Przed włączeniem zasilania zestawu należy sprawdzić wszystkie połączenia lutowane pod kątem zwarć lub zimnych punktów lutowniczych.
• Jeśli brakuje komponentów lub są one uszkodzone, należy skontaktować się ze sprzedawcą w celu ich wymiany.

Uwaga

Jest to zestaw do samodzielnego lutowania i wymaga montażu. Zalecana jest podstawowa wiedza z zakresu elektroniki i umiejętności lutowania.
