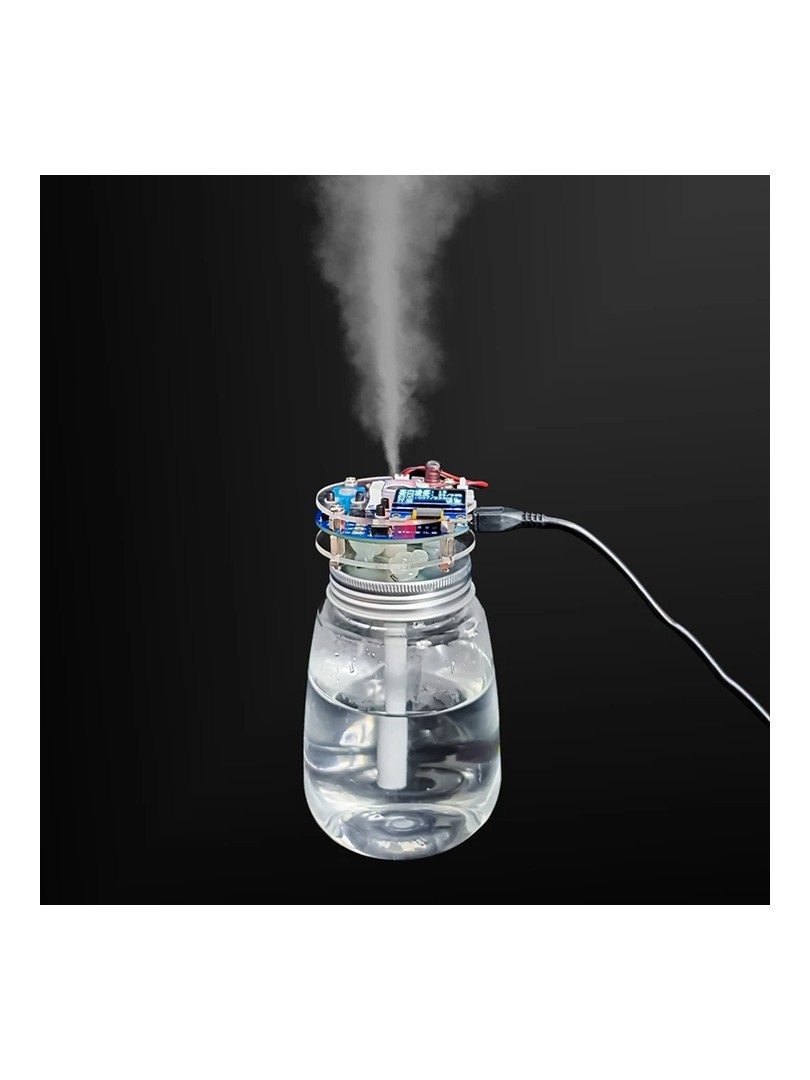

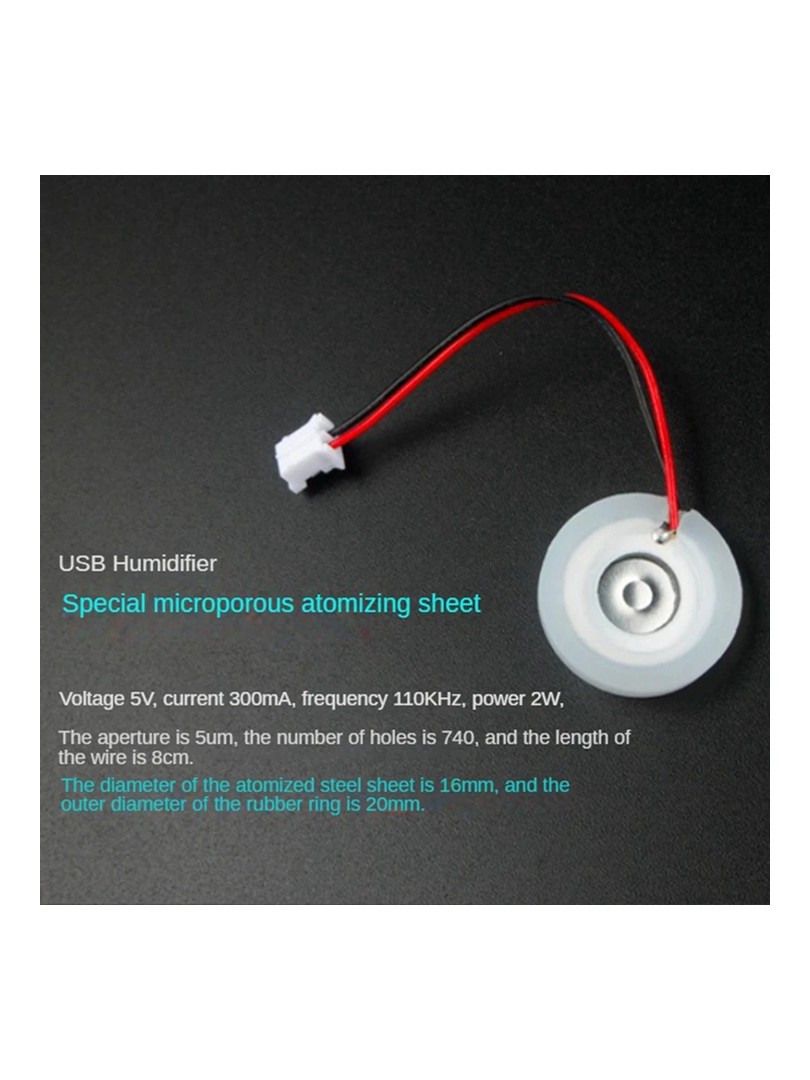

Ten zestaw nawilżacza dla majsterkowiczów wykorzystuje mikrokontroler do generowania sygnału PWM, który steruje tranzystorem MOSFET, napędzając atomizer do wytwarzania wibracji o wysokiej częstotliwości i rozpylania wody. Urządzenie działa przy napięciu 5 V DC i może być zasilane za pomocą standardowego kabla microUSB (np. ładowarki do telefonu komórkowego).

Zintegrowany ekran OLED zapewnia prosty interfejs do monitorowania i sterowania w czasie rzeczywistym. Funkcje obejmują wyświetlanie temperatury i wilgotności, kontrolę czasu mgły i automatyczną regulację wilgotności.

Funkcje

Sterowanie PWM oparte na mikrokontrolerze dla stabilnego wyjścia mgły

Zasilanie napięciem 5 V przez złącze microUSB

Wyświetlacz OLED do odczytu temperatury i wilgotności w czasie rzeczywistym

Wiele trybów pracy: Ręczny, automatyczny i czasowy

Konfigurowalny czas trwania mgły i limity wilgotności

Wskaźnik LED stanu atomizera

Prosty montaż z przykręcaną obudową i wyrównaniem wyświetlacza

Instrukcja montażu

Zainstaluj ekran LCD na jednorzędowym nagłówku.

Za pomocą śrub przymocuj przednią obudowę do żelaznych wsporników, upewniając się, że elementy płytki drukowanej są wyrównane z otworami obudowy.

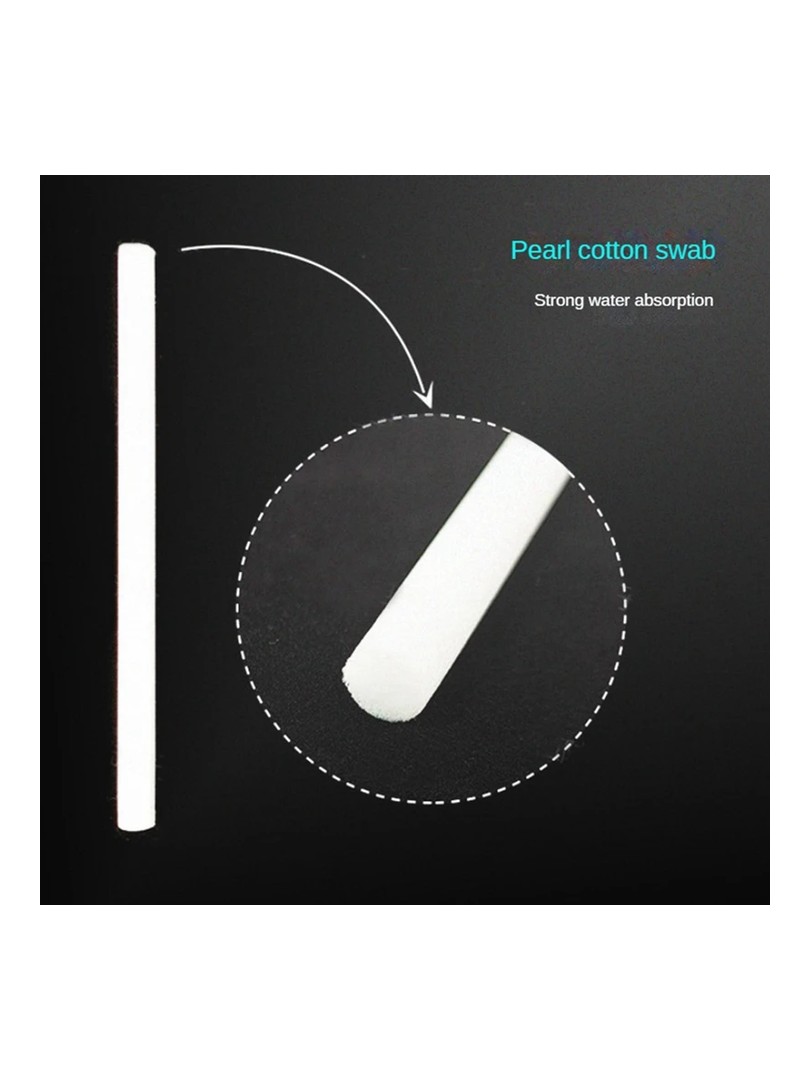

Włóż bawełniany wacik do środkowego otworu, aż dotknie rozpylacza. Wyreguluj położenie rozpylacza za pomocą śrubokręta, aby zapewnić prawidłowe wyrównanie.

Przed użyciem należy upewnić się, że wacik jest całkowicie nasączony, aby umożliwić rozpylanie kapilarne.

Instrukcja obsługi

Podłącz urządzenie do źródła zasilania 5 V DC przez USB.

Naciśnij przełącznik samoblokujący, aby włączyć urządzenie i aktywować ekran OLED.

Naciśnij SW4, aby pominąć animację uruchamiania.

Główny interfejs wyświetla temperaturę i wilgotność otoczenia.

Naciśnij SW4, aby włączyć/wyłączyć atomizer. Dioda LED świeci się podczas pracy.

Naciśnij SW3, aby uzyskać dostęp do menu ustawień (timer, wilgotność, tryb sterowania).

W ustawieniach:

Użyj SW3, aby nawigować po opcjach
Użyj SW1/SW2, aby dostosować wartości
Użyj SW4, aby potwierdzić i powrócić

Tryby:

Ręczny: Ręczne przełączanie mgły za pomocą SW4
Automatyczny: Wykorzystuje limity wilgotności do włączania/wyłączania mgły
Czasowy: Ustaw odliczanie czasu; mgiełka zatrzymuje się po upływie czasu.

Środki ostrożności

Nie przykładaj ciepła do padów lutowniczych na dłużej niż 1-3 sekundy. Przed ponowną próbą należy odczekać, aż pad ostygnie.

Należy zawsze przestrzegać biegunowości i orientacji lutowania w oparciu o etykiety sitodrukowe.

Nowe waciki należy namoczyć przez kilka godzin przed pierwszym użyciem.

Jeśli wyjście mgły jest słabe lub nie występuje, sprawdź poziom wody i upewnij się, że wacik jest w pełni nasączony i prawidłowo umieszczony.

Aby przetestować bez montażu, umieść atomizer na wilgotnej gąbce i delikatnie naciśnij, aby zaobserwować wytwarzanie mgiełki.

Jeśli mgiełka jest nadal niewystarczająca, wymień moduł atomizera.

Zawartość opakowania

1 × Zestaw DIY nawilżacza USB (niezmontowany)

Zawiera atomizer, płytkę drukowaną, ekran OLED, bawełniany wacik i elementy obudowy.

Uwaga

Jest to zestaw do samodzielnego lutowania. Wymagany montaż i lutowanie.

Zasilacz nie jest dołączony.

Wygląd produktu może się nieznacznie różnić w zależności od partii i nie ma wpływu na jego funkcjonalność.
