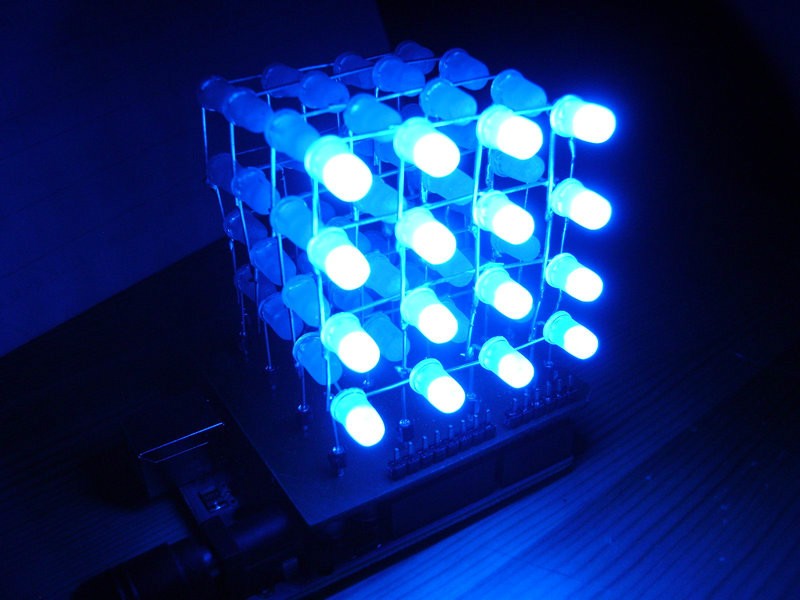

Light Cube jest kontrolowany przez program mikrokontrolera i wykorzystuje diody LED do wyświetlania efektów animacji 3D, co jest bardzo fajne i zapewnia wrażenia wizualne 3D, pozwalając cieszyć się zabawą z tworzenia elektroniki!

Model produktu: TJ-56-118

Wysokowydajny i ekonomiczny Light Cube jest już dostępny! Dołączony kod źródłowy, zawierający ponad 50 efektów animacji!

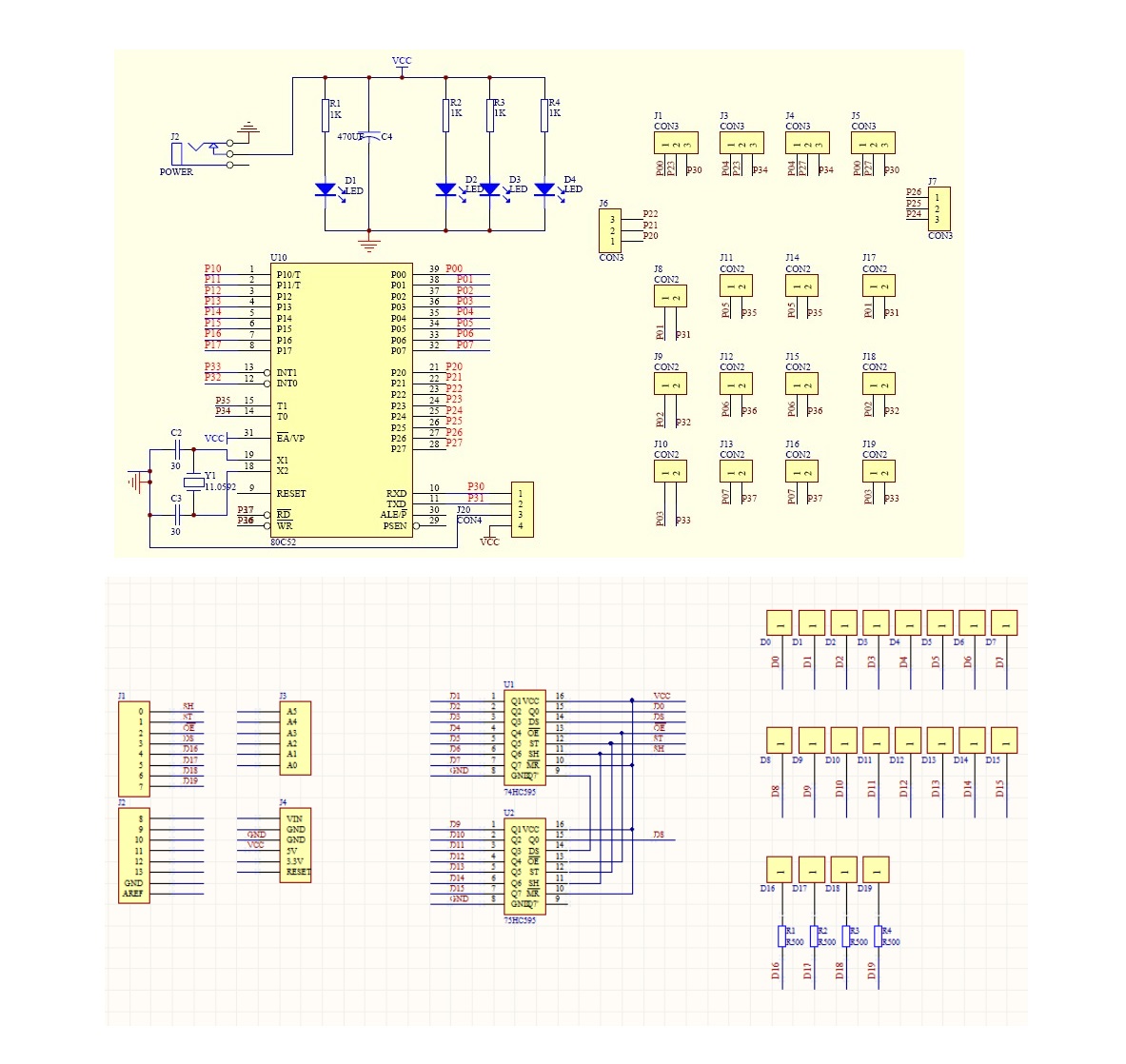

Aby uzyskać olśniewające efekty, wybraliśmy diody LED o wysokiej jasności i dołączyliśmy 50 wbudowanych efektów animacji. Co więcej, udostępniamy kod źródłowy, umożliwiający łatwe tworzenie jeszcze bardziej spektakularnych animacji. Udostępniliśmy kod źródłowy i schemat obwodu dla tego zestawu. Obecnie zawiera on ponad 2300 linii kodu. Zachęcamy wszystkich do dalszej rozbudowy i dodawania kolejnych funkcji. Nie martw się o niewystarczającą ilość pamięci flash mikrokontrolera; dostarczamy mikrokontroler STC12C5A60S2 z 60KB pamięci. Używając mikrokontrolera STC12 typu push-pull, jasność nie jest problemem. Udostępniliśmy interfejs pobierania, umożliwiający dodawanie własnych animacji do naszego programu.

Specyfikacja produktu

Napięcie zasilania: 5 V DC

MCU: STC12C5A60S2 (architektura C51, 60KB pamięci Flash)

Diody LED: 64 x niebieskie diody LED (wysoka jasność, prostopadłościan 3 mm)

Układy scalone sterownika: 2 rejestry przesuwne 74HC595 (do sterowania anodą)

Wymiary płytki drukowanej: 61 x 74 mm

Interfejs sterowania: Nagłówek na płycie głównej do programowania/pobierania MCU

Kolor diod LED: niebieski

Powody, dla których warto wybrać LightCube

Przede wszystkim, ośmielamy się twierdzić, że oferuje najlepszy stosunek jakości do ceny wśród podobnych zestawów na Taobao.

Dostarczamy kompletny kod źródłowy, obecnie ponad 2400 linii, który jest stale aktualizowany.

Efekty animacji są oszałamiające.

Tworzenie matryc LED w oparciu o szablony w celu szybkiego lutowania diod LED.

Szczegółowa instrukcja produkcji.

Jeśli masz jakiekolwiek pytania podczas procesu produkcji, skontaktuj się z nami; pomożemy Ci rozwiązać wszelkie wątpliwości.

Zawartość zestawu i oprogramowanie

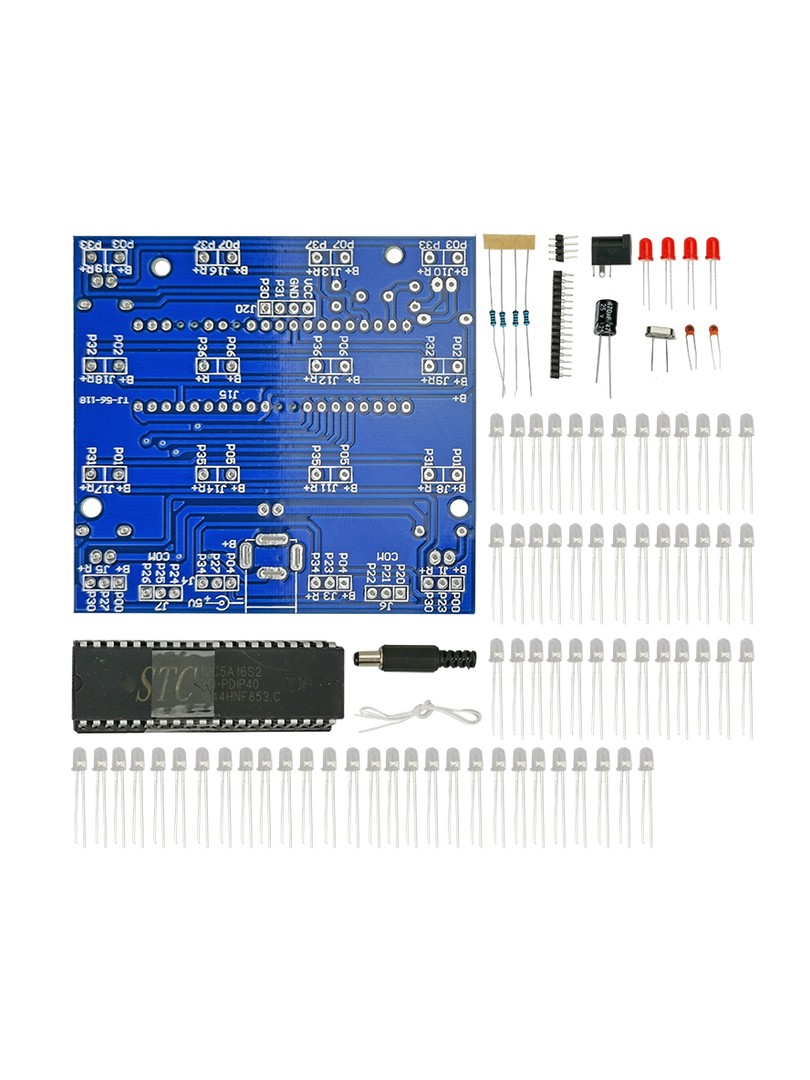

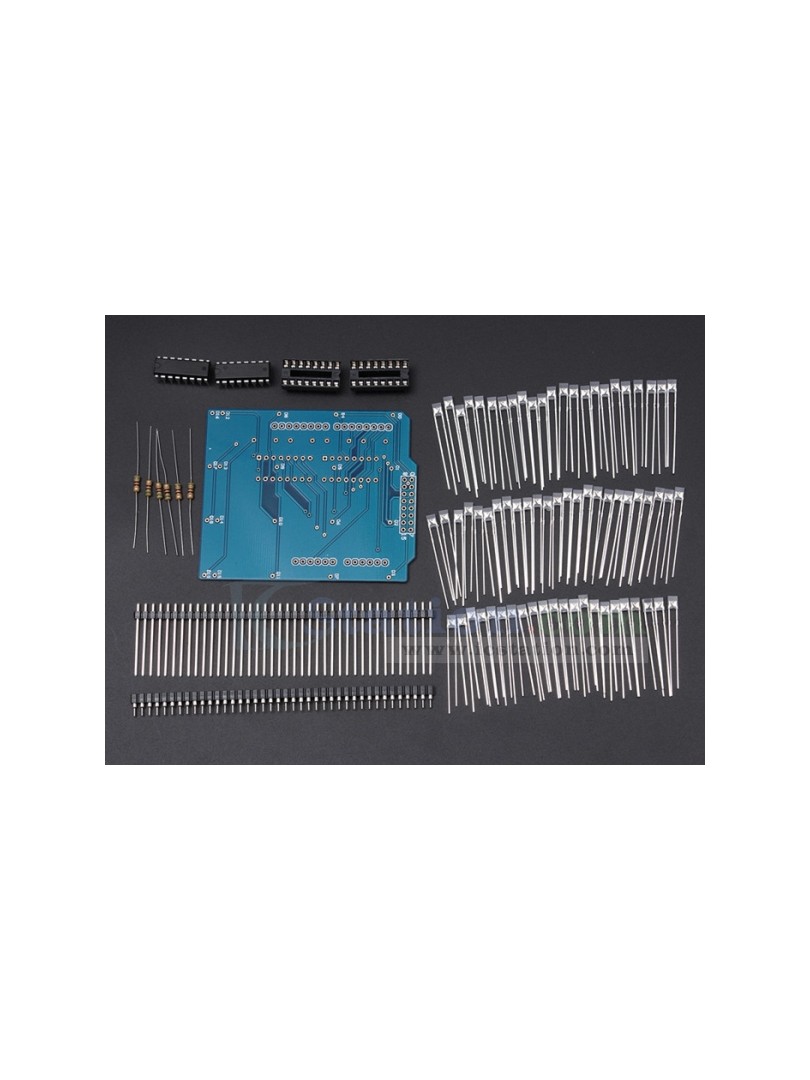

Zestaw jest dostarczany jako niezmontowane komponenty (części).

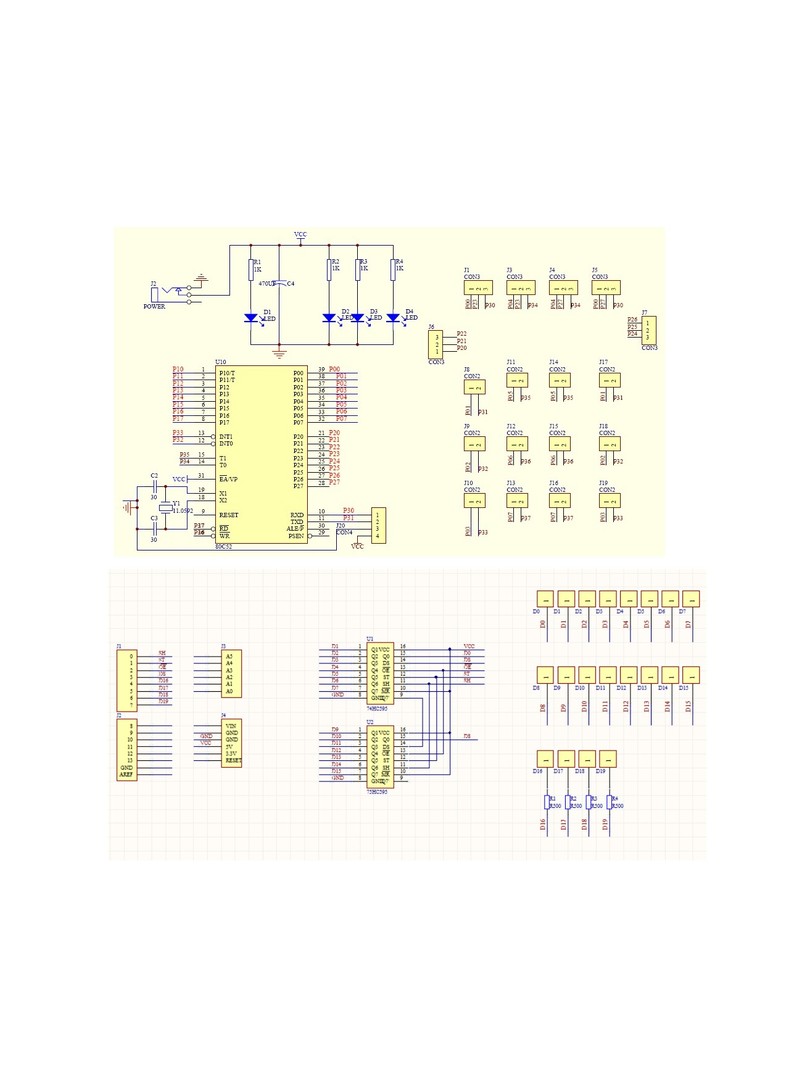

Kod źródłowy: Dostarczany jest kompletny kod źródłowy w języku C (obecnie >2400 linii) oraz schemat obwodu. Pozwala to na modyfikację i rozszerzenie efektów animacji przez użytkownika.

Oprogramowanie układowe: MCU jest fabrycznie zaprogramowany z ponad 50 wbudowanymi efektami animacji.

Pomoc w montażu: Dołączony jest szablon do montażu matrycy LED, aby ułatwić lutowanie.

Dokumentacja: W zestawie znajduje się instrukcja montażu.

Zestaw (Dicolor LED) + przezroczysta obudowa

Wprowadzenie do spawania Light Cube

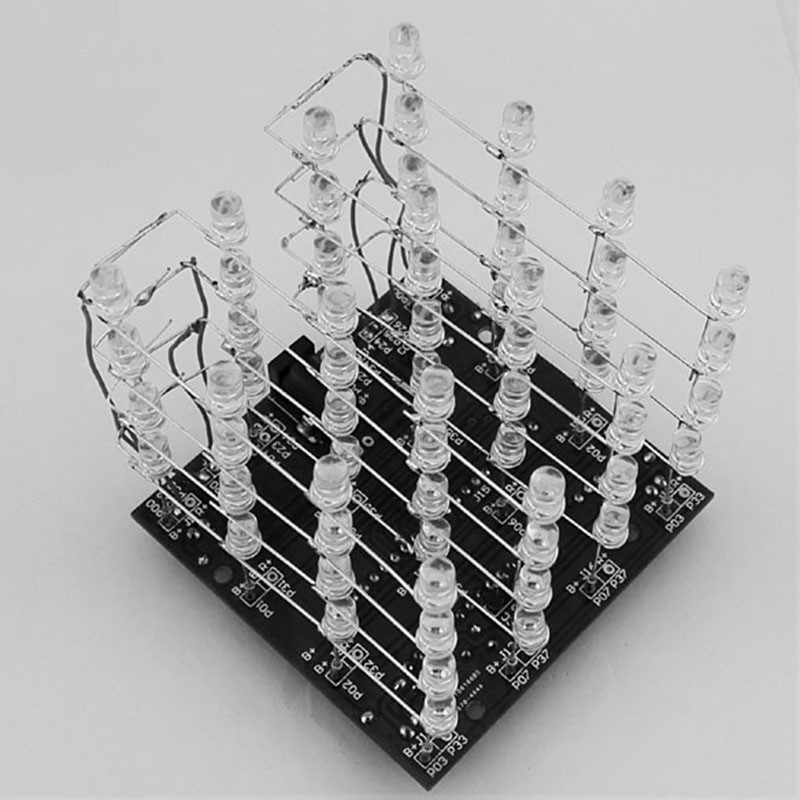

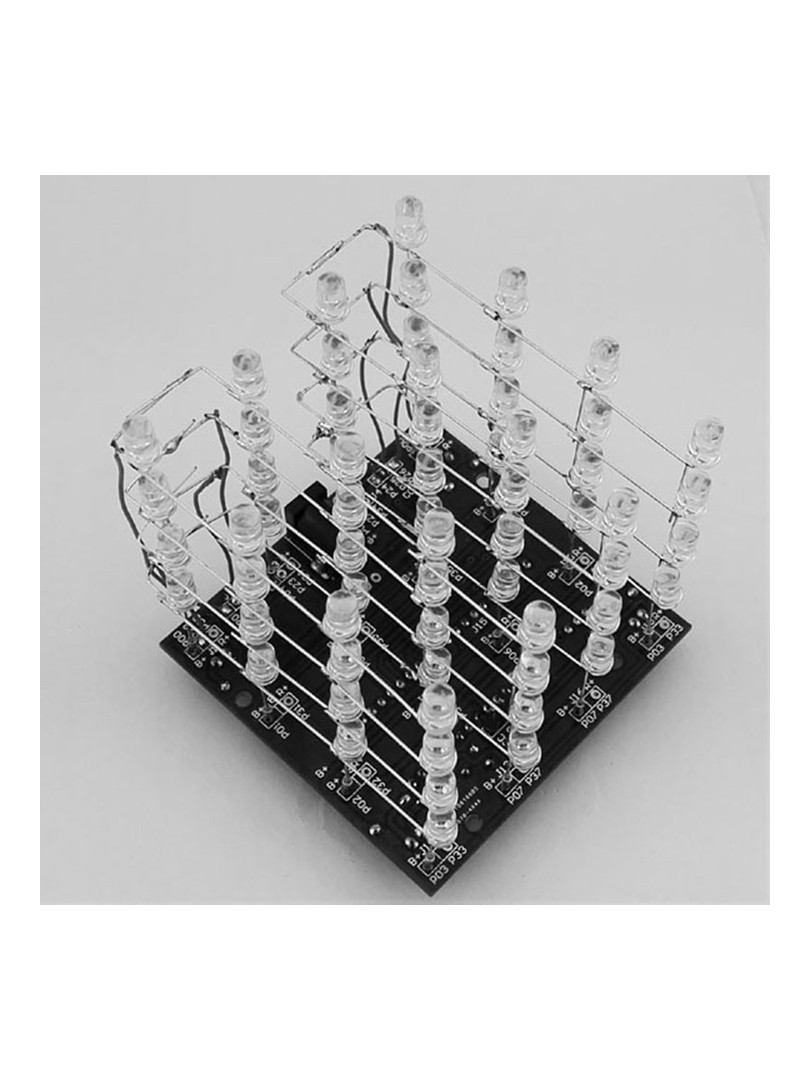

Oto zdjęcie ukończonego spawania, abyś mógł uzyskać ogólny obraz procesu. Cały proces spawania zajął mniej czasu niż... Jest to stosunkowo długi proces, wymagający podstawowych umiejętności lutowania. Należy zachować ostrożność, zwłaszcza podczas lutowania diod LED; lutowanie musi być wykonane dobrze.

W przypadku dużych ilości diod LED należy przetestować każdą diodę LED za pomocą multimetru przed lutowaniem, aby sprawdzić jej funkcjonalność. Po przylutowaniu jednej strony diod LED również należy przeprowadzić test (aby zapobiec uszkodzeniu diod LED w wyniku lutowania).

Zestaw 4x4x4 Light Cube wykorzystuje 64 prostopadłościenne diody LED i jest sterowany przez Arduino. Płytka rozszerzeń wykorzystuje dwa układy rejestru przesuwnego 74HC595, wykorzystując osiem wejść/wyjść do oświetlenia kostki 4x4x4 Light Cube. Zużywa mniej zasobów sprzętowych niż inne płytki rozszerzeń 4x4x4 Light Cube (które wymagają 20 wejść/wyjść do sterowania).

Ważne uwagi

Ten zestaw (w częściach) nie jest gotowym produktem i jest przeznaczony wyłącznie do badań naukowych i eksperymentów.

Niektóre zestawy zawierają wadliwe lub niespełniające norm komponenty w celu oceny umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Rozwiązywanie problemów i mierzenie / poprawianie wydajności komponentów pomaga poszerzyć odpowiednią wiedzę i umiejętności. Nawet po złożeniu zestawu (zdemontowanych części), jego specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Kupujący mogą przeprowadzić własne badania i ulepszenia w celu zwiększenia wydajności zmontowanego produktu.

Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego produktu.

Montaż i debugowanie tego zestawu (zdemontowanych części) wymaga odpowiedniej wiedzy i umiejętności. Przed montażem zestawu należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne przed instalacją. Klienci nieposiadający odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu; w przeciwnym razie będą ponosić wyłączną odpowiedzialność za wszelkie wynikające z tego zagrożenia. Zakup tego zestawu (zdemontowanych części) oznacza akceptację powyższych instrukcji.

Możesz wybrać okrągłą głowicę lub diodę LED innego koloru (nasz zestaw to niebieska dioda LED o średnicy 3 mm).

Ten zestaw to sześcienna płytka rozszerzająca 4x4x4, bez układu sterującego arduino lub modułu sterującego.

Zapewnia bibliotekę arduino, ale ma mniej efektów wyświetlania, musisz skompilować samodzielnie, jeśli potrzebujesz więcej efektów.
