Zestaw do samodzielnego montażu konsoli do gier Snake Tetris z MCU 51

51 Mikrokontroler Snake Tetris DIY Game Kit Konsola przenośna

Przegląd produktów

Model produktu: TZ-TJ-56-408-1

Nazwa produktu: 51 Mikrokontroler Zabawna Gra Elektroniczna Zestaw DIY: Snake, Tetris - spawanie i montaż komponentów

Zestaw do samodzielnego montażu podręcznej konsoli do gier w stylu retro opartej na mikrokontrolerze 51. Wstępnie zaprogramowany z czterema klasycznymi grami: Tetris, Snake, Racing i Shooting Down. Posiada cyfrowy wyświetlacz wyników, regulowaną jasność, włączanie/wyłączanie dźwięku i zapisywanie najlepszych wyników. Zasilany przez USB (5V). Zawiera akrylową obudowę. Wszystkie elementy przewlekane z oznaczoną płytką drukowaną - idealne dla początkujących uczących się lutowania i elektroniki.

Ten zestaw składa się ze wszystkich komponentów wtykowych, z niewielką liczbą typów komponentów. Dwuwarstwowa płytka drukowana ma cynowane pady, dzięki czemu jest umiarkowanie trudna do lutowania i łatwa do lutowania dla początkujących.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-408-1
• Mikrokontroler: seria 51 (wstępnie zaprogramowane 4 gry)
• Zasilanie: DC 5V (kabel USB w zestawie)
• Rozmiar płytki: 108 x 77 mm
• Wyświetlacz: Cyfrowa tuba (wyświetlacz wyników na górze)
• Elementy sterujące: Przyciski kierunkowe + przycisk OK/akcji
• Gry w zestawie: Tetris, Snake, Wyścigi, Strzelanie w dół
• Funkcje: Regulowana jasność, włącznik/wyłącznik dźwięku, pamięć zapisu wysokich wyników
• Obudowa: Akrylowa obudowa w zestawie
• Poziom umiejętności: Przyjazny dla początkujących

Opis produktu

Zestaw 51 Microcontroller Snake Tetris DIY Game Kit przenosi klasyczne gry przenośne do świata lutowania elektroniki. Po złożeniu otrzymasz w pełni funkcjonalną konsolę do gier retro z czterema ponadczasowymi grami. Idealny do nauki lutowania podczas tworzenia czegoś zabawnego i grywalnego.

Kolekcja gier

• Tetris: Układaj i oczyszczaj linie - klasyczna gra logiczna polegająca na układaniu klocków.
• Snake: Poprowadź węża tak, aby jadł jedzenie i rósł dłużej, nie uderzając przy tym w ściany ani w samego siebie
• Wyścigi: Omijaj przeszkody i ścigaj się przed siebie w tej szybkiej grze o prowadzeniu samochodu
• Shooting Down: Klasyczna strzelanka kosmiczna - broń się przed wrogami

Wyświetlacz i funkcje

• Cyfrowa tuba na górze pokazuje aktualny wynik podczas rozgrywki
• Zapisuje rekordy najwyższych wyników nawet po wyłączeniu zasilania - śledź swoje osobiste rekordy
• Regulowana jasność dla wygodnego oglądania w różnych warunkach oświetleniowych
• Dźwięk można włączyć lub wyłączyć za pomocą dedykowanego przełącznika
• Zasilanie USB - graj w dowolnym miejscu z komputerem, power bankiem lub ładowarką do telefonu

Przyciski sterujące

• Tetris: Lewo/Prawo = przesuń klocek w lewo/prawo; Dół = przyspiesz upadek klocka; OK = obróć klocek
• Snake: Góra/Dół/Lewo/Prawo = kierunek ruchu węża
• Wyścigi: Lewo/Prawo = przesuń samochód w lewo/prawo; OK = przyspiesz samochód, gdy spada w kierunku przeszkód
• Strzelanie w dół: lewo/prawo = przesuwanie samolotu; OK = wystrzeliwanie pocisków

Projekt dla początkujących

• Wszystkie komponenty są przewlekane (bez montażu powierzchniowego) - łatwiejsze do lutowania
• Pady PCB są cynowane dla lepszej lutowności
• Typy komponentów są nieliczne i wyraźnie oznaczone na płytce za pomocą oznaczeń

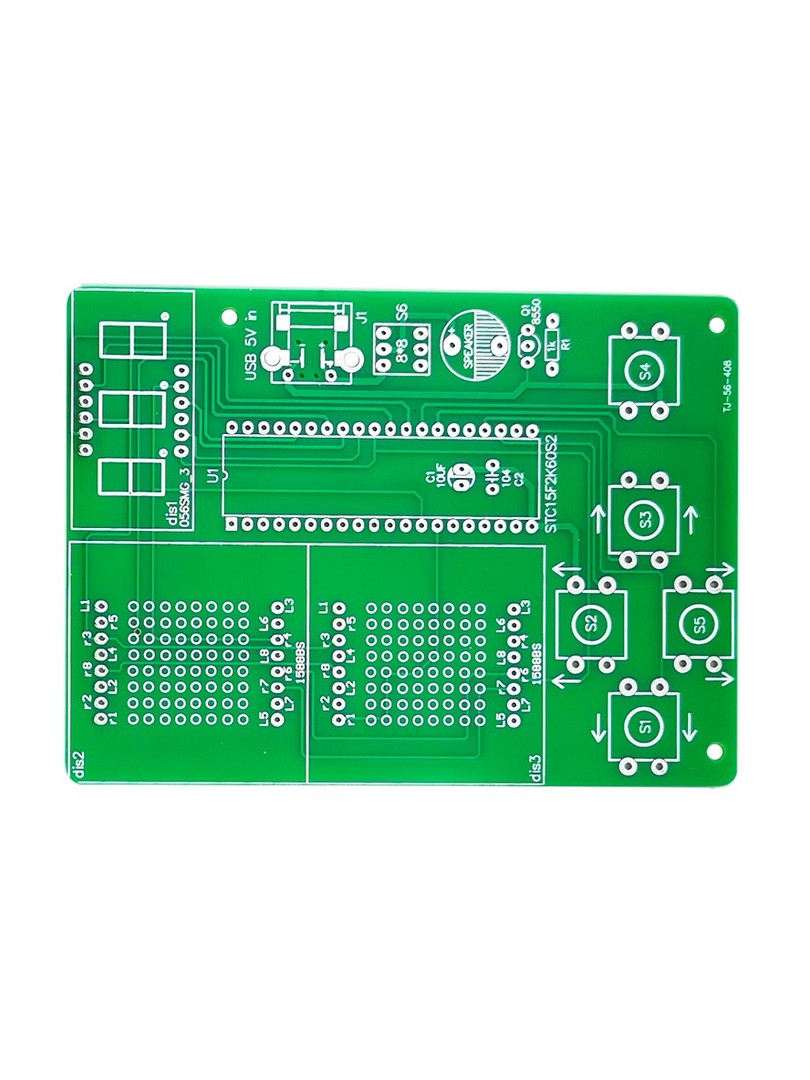

• Dwuwarstwowa płytka PCB z profesjonalnym układem i cynowanymi padami
• Akrylowa obudowa w zestawie - chroni pracę i zapewnia profesjonalny wygląd.

Cechy i korzyści

• Cztery klasyczne gry: Tetris, Snake, Racing, Shooting Down - wszystkie wstępnie zaprogramowane i gotowe do gry po złożeniu.
• Konstrukcja przyjazna dla początkujących: Komponenty z otworami przelotowymi, oznakowana płytka drukowana, cynowane pady - idealne do pierwszych projektów lutowniczych.
• Cyfrowy wyświetlacz wyników: Cyfrowa tuba pokazuje aktualny wynik podczas gry, ułatwiając śledzenie.
• Pamięć najwyższych wyników: Zapisuje najwyższe wyniki nawet po wyłączeniu zasilania - rywalizuj z samym sobą.
• Regulowana jasność: Dostosuj intensywność wyświetlania dla wygodnego oglądania.
• Kontrola dźwięku: Włącz lub wyłącz dźwięki gry za pomocą dedykowanego przełącznika.
• Zasilanie USB: W zestawie kabel USB - zasilany przez komputer, power bank lub ładowarkę telefonu (adapter nie jest dołączony).
• Akrylowa obudowa w zestawie: Wycinana laserowo, przezroczysta obudowa chroni konsolę i prezentuje efekty lutowania.
• Wartość edukacyjna: Dowiedz się więcej o mikrokontrolerach, interfejsach przycisków, sterownikach wyświetlaczy i koncepcjach programowania gier.
• Świetny lutowniczy projekt naukowy: Zrozumienie podstaw PCB, zapoznanie się z komponentami elektronicznymi i ćwiczenie umiejętności lutowania w przyjemny sposób.
• Łatwy w montażu: Wyraźnie zmapowana i oznaczona płytka ułatwia montaż.

Zawartość opakowania

• 1x Główna płytka PCB (108 x 77 mm, dwuwarstwowa, cynowane pady)
• 1x 51 mikrokontroler (wstępnie zaprogramowany z 4 grami)
• 1x Cyfrowy wyświetlacz lampowy (dla wyniku)
• 1x Zestaw przycisków (kierunkowe + OK/akcja)
• 1x Potencjometr regulacji jasności
• 1x Włącznik/wyłącznik dźwięku
• Rezystory, kondensatory i wszystkie niezbędne komponenty
• 1x Kabel zasilający USB (w zestawie)
• 1x Akrylowe panele obudowy (wycinane laserowo, przezroczyste)
• Śruby i elementy montażowe
• Instrukcja montażu

Uwaga: zasilacz USB nie wchodzi w skład zestawu.

Zastosowania

• Edukacyjny projekt lutowniczy: Idealny dla dzieci, studentów i początkujących uczących się lutowania.
• Konsola do gier DIY: Zbuduj swój własny przenośny system gier od podstaw.
• Edukacja STEM: Poznaj mikrokontrolery, systemy wbudowane i logikę gier.
• Projekt na prezent: Złóż i podaruj spersonalizowaną konsolę do gier w stylu retro.
• Zabawa dla hobbystów: Ciesz się klasycznymi grami, które sam zbudowałeś.
• Warsztaty szkolne: Idealne rozwiązanie na zajęcia z elektroniki i dla twórców.

Ważne uwagi

• Status zestawu do samodzielnego montażu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Dołączony kabel USB - wymaga źródła zasilania USB (adapter nie jest dołączony).
• Wstępnie zaprogramowany: Mikrokontroler jest dostarczany z fabrycznie załadowanymi wszystkimi czterema grami - nie wymaga programowania.
• Poziom umiejętności: Początkujący - idealny do pierwszych projektów lutowniczych.
• Rozmieszczenie komponentów: Płytka PCB jest wyraźnie oznaczona - podążaj za oznaczeniami dla prawidłowej orientacji.
• Akrylowa obudowa: Montaż po lutowaniu w celu ochrony i wykończenia.
• Zastosowanie: Przeznaczony do celów edukacyjnych, praktyki lutowania i rozrywki.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.
• Ze względu na różne partie mogą występować niewielkie różnice w wyglądzie produktu, kolorze lub wydrukowanym tekście - nie mają one wpływu na działanie.
• Odbicie światła i różne wyświetlacze mogą powodować niewielkie różnice w kolorze w stosunku do rzeczywistego produktu.
• Dopuszczalny błąd pomiaru: +/- 1-3 cm.

Podsumowanie instrukcji montażu

1. Zidentyfikuj wszystkie komponenty za pomocą oznaczeń na płytce drukowanej.
2. W pierwszej kolejności należy przylutować rezystory, kondensatory i inne elementy pasywne.
3. Zainstaluj gniazda IC (jeśli są) lub mikrokontroler bezpośrednio
4. Przylutuj przyciski, przełączniki i potencjometry
5. Zamontuj cyfrowy wyświetlacz lampowy
6. Przylutuj połączenia kablowe USB
7. Przetestuj działanie przed montażem akrylowej obudowy
8. Zmontuj akrylowe panele wokół gotowej płytki drukowanej za pomocą śrub
9. Ciesz się samodzielnie zbudowaną konsolą do gier!

Podsumowanie

Zestaw TZ-TJ-56-408-1 51 Microcontroller Snake Tetris DIY Game Kit łączy nostalgiczną zabawę z grami z przyjazną dla początkujących praktyką lutowania. Z czterema klasycznymi grami, regulowanymi funkcjami, zapisywaniem wysokich wyników i dołączoną akrylową obudową, jest to idealny projekt do nauki elektroniki podczas tworzenia w pełni funkcjonalnej konsoli podręcznej. Idealny dla studentów, hobbystów i każdego, kto chce doświadczyć radości z budowania własnego systemu gier.
