Zestaw do samodzielnego montażu kalkulator elektroniczny DIY Kit

Kalkulator Zestaw DIY Komputer MCU Szkolenie dydaktyczne

Przegląd produktów

Model produktu: TZ-TJ-56-695-1

Nazwa produktu: Zestaw do tworzenia kalkulatorów z mikrokontrolerem

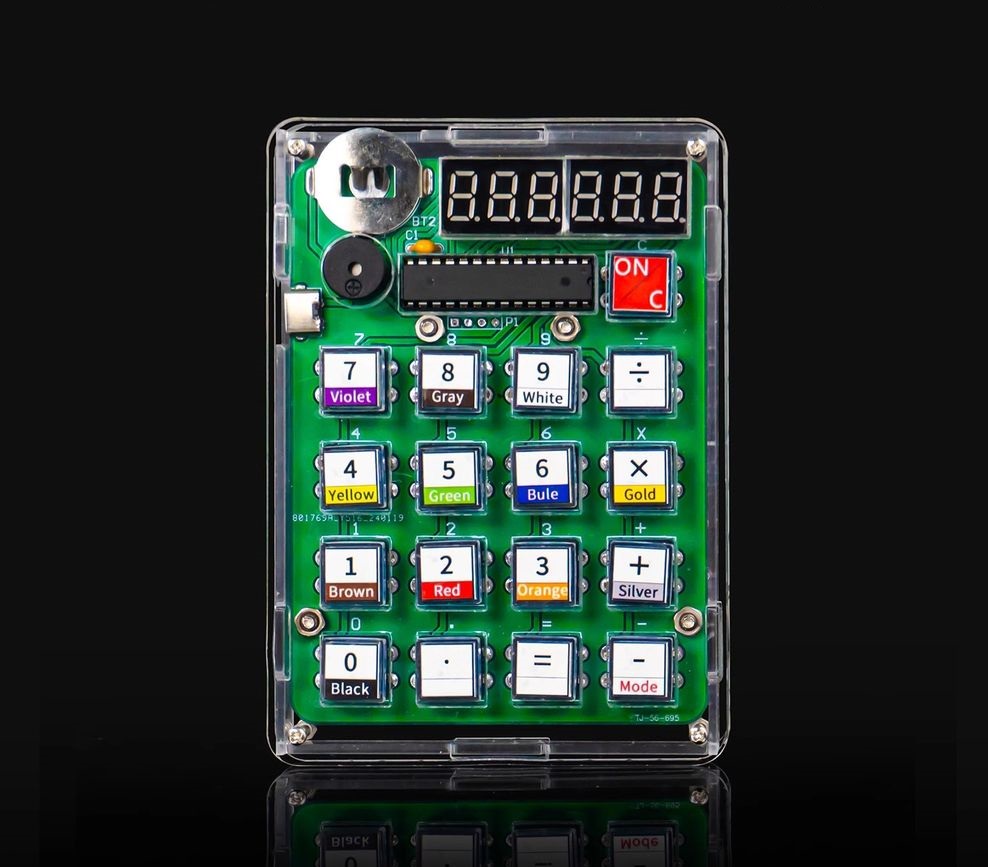

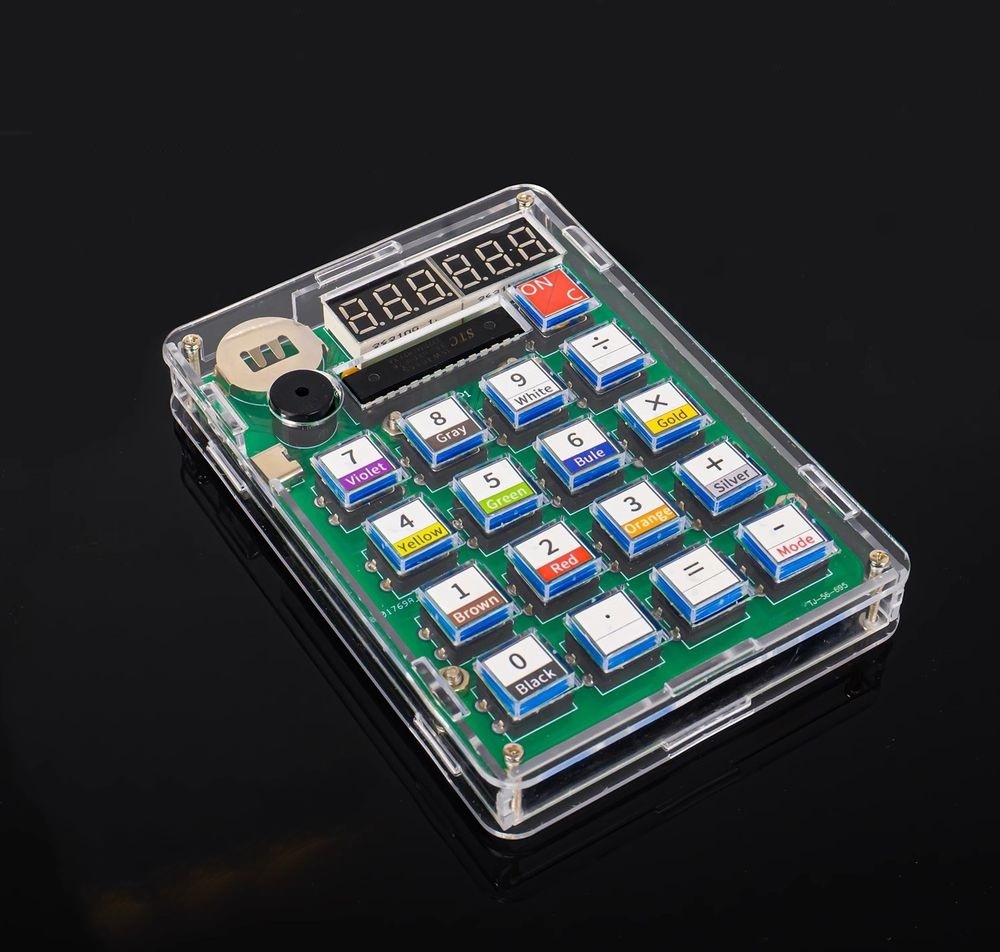

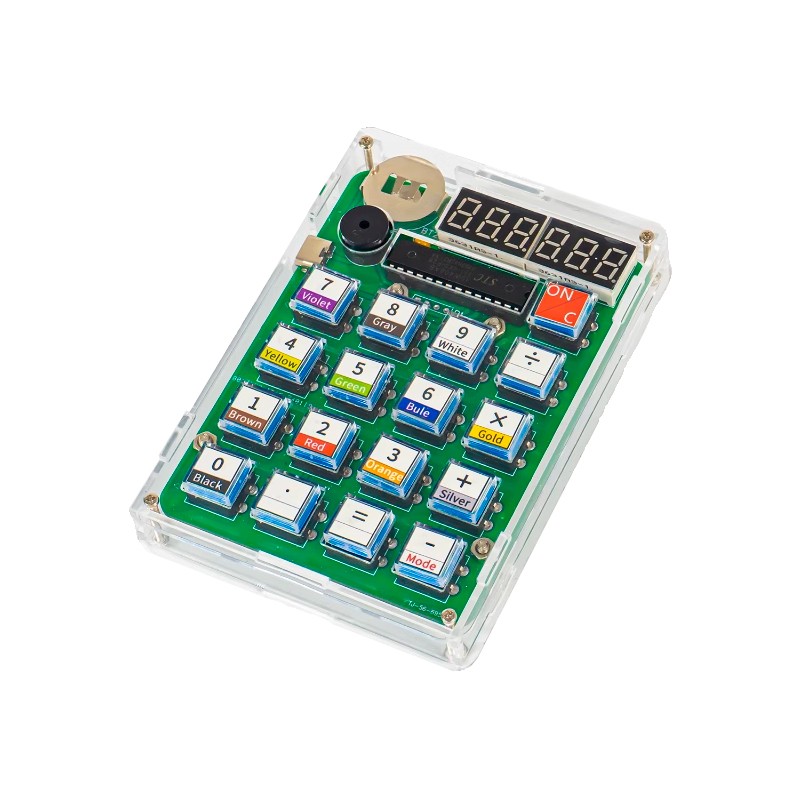

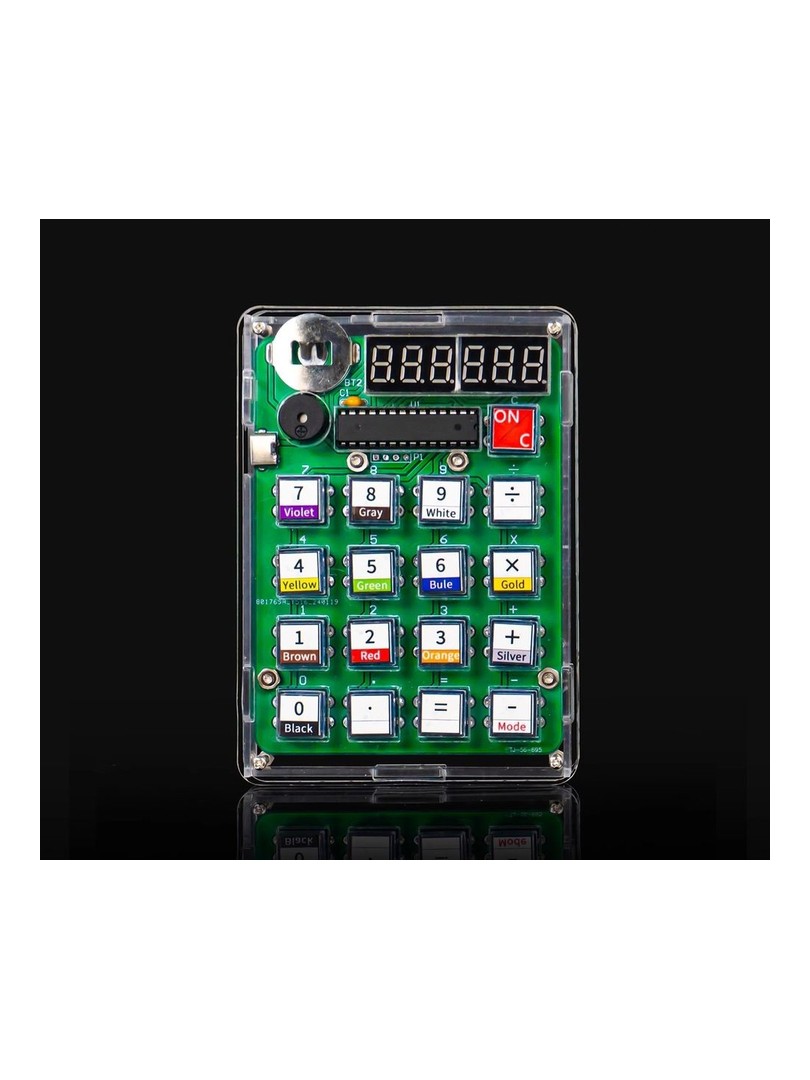

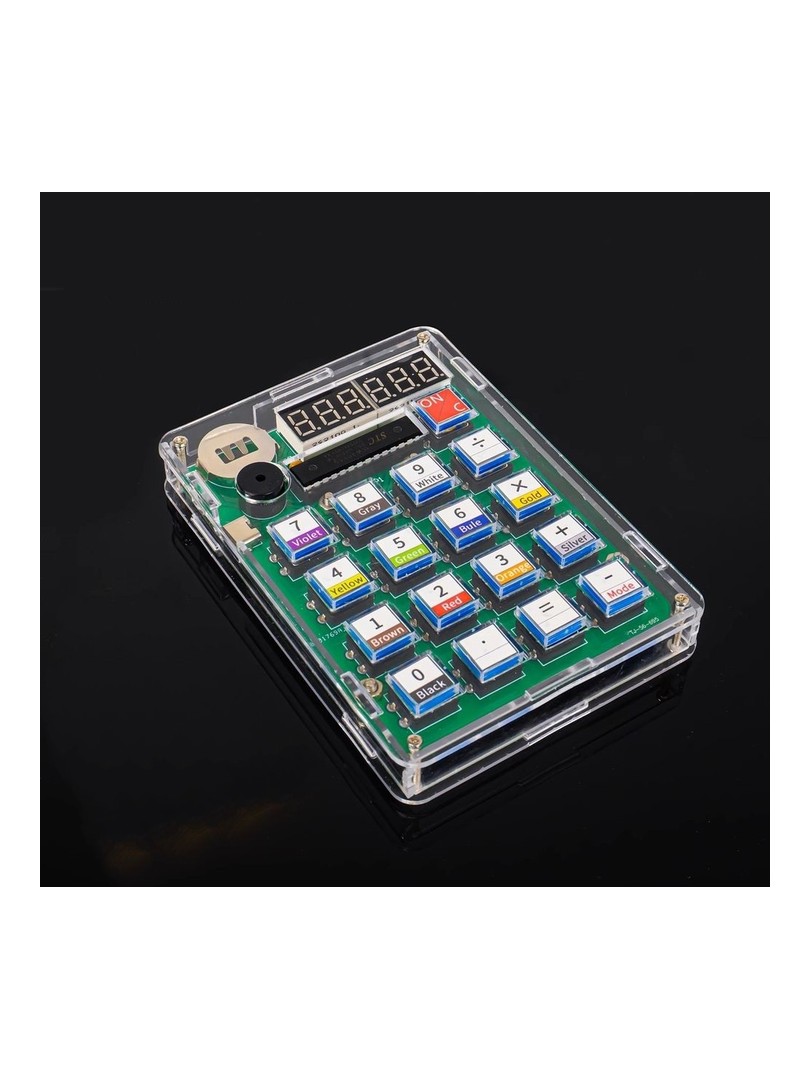

Wielofunkcyjny kalkulator do samodzielnego montażu oparty na mikrokontrolerze STC15W408AS. Posiada 6-cyfrowy wyświetlacz LED i klawiaturę matrycową. Wykonuje dodawanie, odejmowanie, mnożenie, dzielenie (do 6 cyfr) ORAZ konwertuje 4-pasmowe/5-pasmowe kody kolorów rezystorów. Zasilany baterią guzikową CR2032 LUB Type-C 5V. Zawiera przezroczyste etui. Bateria CR2032 nie wchodzi w skład zestawu. Wymaga lutowania - idealny do szkolenia elektroników i entuzjastów majsterkowania.

Ten cyfrowy kalkulator z wyświetlaczem lampowym umożliwia wykonywanie obliczeń dodawania, odejmowania, mnożenia i dzielenia, a także konwersję wartości rezystorów oznaczonych kolorami. Jest odpowiedni dla entuzjastów elektroniki do ćwiczenia lutowania i nauki.

Ten produkt to zestaw do samodzielnego montażu, a nie produkt końcowy! Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.

⚠️ KRYTYCZNE OSTRZEŻENIE DOTYCZĄCE ZASILANIA

Nigdy nie używaj USB i baterii guzikowej jednocześnie do zasilania - spowoduje to uszkodzenie baterii guzikowej, może spowodować eksplozję i może spowodować uszkodzenie PCB lub obrażenia ciała. Istnieje duże prawdopodobieństwo, że bateria guzikowa przepali się lub wybuchnie, powodując uszkodzenie płytki PCB lub obrażenia ciała!

Nie używaj baterii USB i baterii pastylkowych jednocześnie do zasilania, w przeciwnym razie baterie pastylkowe bardzo łatwo się spalą lub wybuchną, powodując uszkodzenie płytki drukowanej lub obrażenia personelu.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-695-1
• Nazwa produktu: Zestaw do tworzenia kalkulatorów z mikrokontrolerem
• Mikrokontroler: STC15W408AS
• Wyświetlacz: 6-cyfrowy cyfrowy wyświetlacz LED (dwa 3-cyfrowe wyświetlacze)
• Klawiatura: Klawiatura matrycowa (0-9, +, -, ×, ÷, ., =, C, Mode)
• Opcje zasilania: Bateria guzikowa CR2032 (3 V) LUB Typ C 5 V DC
• Bateria: Bateria guzikowa CR2032 (brak w zestawie)
• Interfejs zasilania: Port typu C (5 V DC) - interfejs TEPEC
• Napięcie robocze: >2,8V (bateria), 5V (USB) / >3V (bateria guzikowa 3V lub zasilanie 5V przez interfejs TEPEC)
• Prąd roboczy: ~9mA
• Prąd uśpienia: <1mA

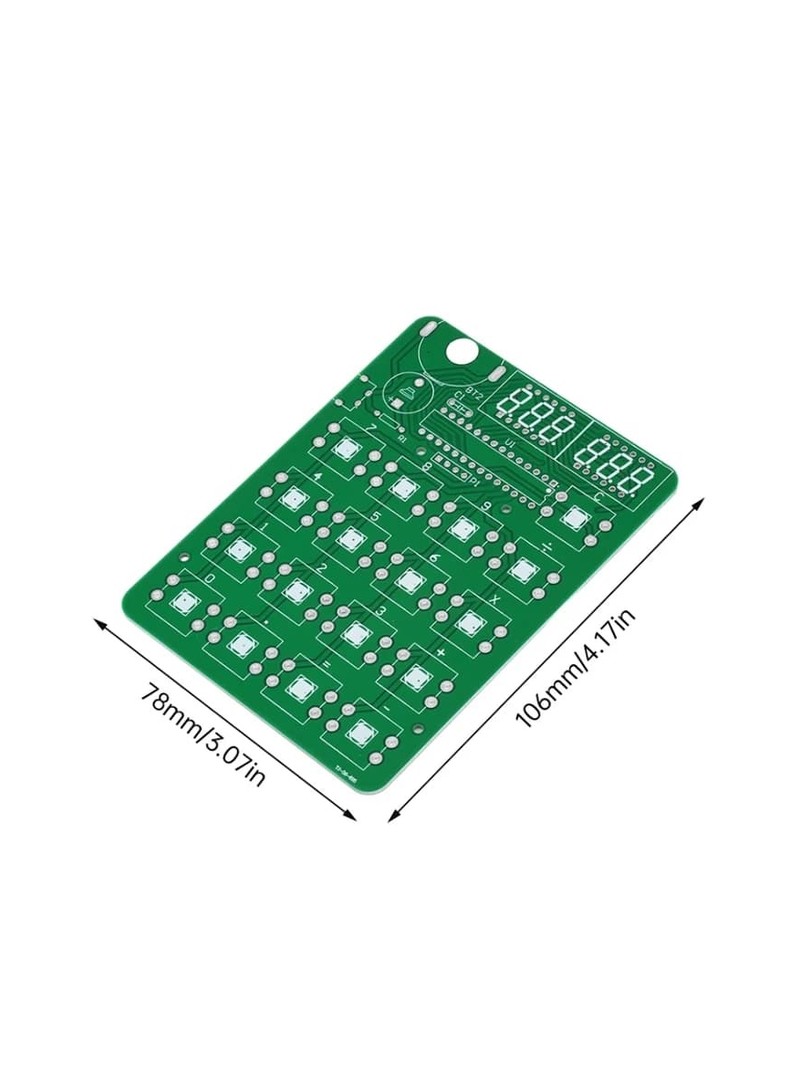

• Rozmiar płytki drukowanej: 79 x 105 mm

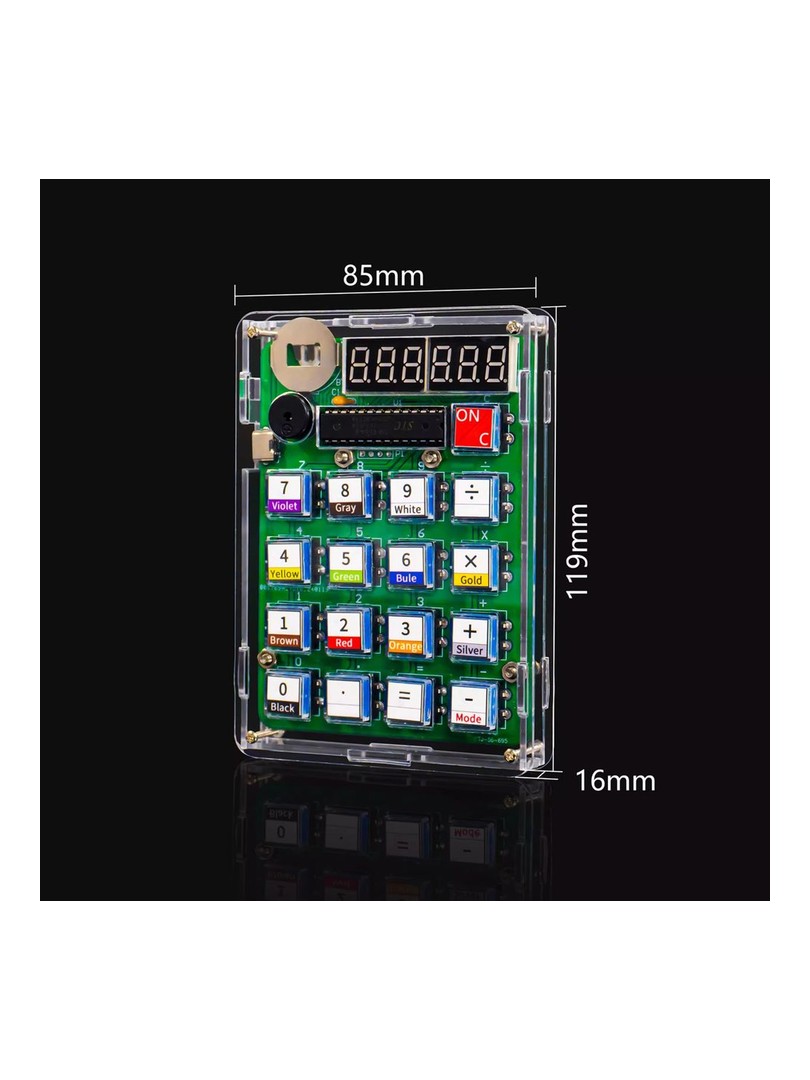

• Wymiary obudowy: 119 x 85 x 16 mm
• Obudowa: W zestawie przezroczysta obudowa
• Funkcje: Obliczenia matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie) + Konwersja kodu koloru rezystora (4-pasmowy/5-pasmowy)
• Automatyczne uśpienie: 40-50 sekund bezczynności - automatyczne wyłączanie, wybudzanie po naciśnięciu klawisza
• Przyciskowy port instalacji baterii: Boczne otwory ułatwiają wyjmowanie baterii.

Opis produktu

Kalkulator mikrokontrolerowy DIY Kit łączy w sobie klasyczną funkcjonalność kalkulatora z konwersją kodu koloru rezystora - wszystko zbudowane wokół mikrokontrolera STC15W408AS. Dzięki 6-cyfrowemu wyświetlaczowi LED i klawiaturze matrycowej jest to zarówno praktyczne narzędzie, jak i projekt edukacyjny.

Podstawowe komponenty

• MCU STC15W408AS: Obsługuje sterowanie wyświetlaczem, skanowanie klawiszy i wszystkie obliczenia.
• 6-cyfrowy wyświetlacz LED: Dwa 3-cyfrowe wyświetlacze dla wyraźnego odczytu liczb i wyników.
• Klawiatura matrycowa: Ponad 20 klawiszy dla pełnego kalkulatora i wprowadzania kodu rezystora.
• Elastyczność zasilania: Bateria CR2032 do przenoszenia LUB Type-C 5V do użytku stacjonarnego.

Opis układu

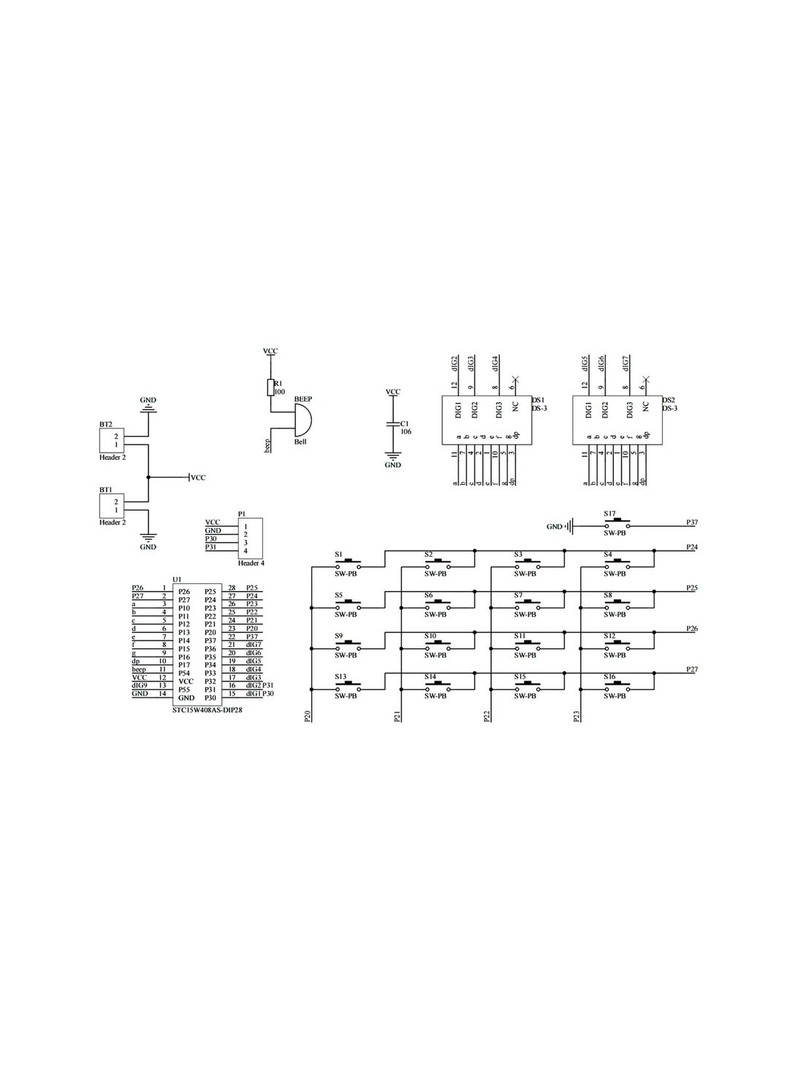

Ten kalkulator składa się z mikrokontrolera STC15W408AS jako głównego układu sterującego, dwóch 3-cyfrowych wyświetlaczy LED i klawiatury matrycowej. Wyświetlacz LED i wykrywanie klawiszy są bezpośrednio podłączone do mikrokontrolera; program steruje wyświetlaczami LED i wykrywa klawisze. Poprzez metodę skanowania matrycowego w celu wykrycia, który klawisz został naciśnięty, program przechowuje informacje o naciśniętym klawiszu, zgodnie z informacjami, aby ocenić, który krok należy wykonać, a wynik wykonania jest wyświetlany przez lampę cyfrową. Aby oszczędzać energię, mikrokontroler jest ustawiony w trybie automatycznego uśpienia - gdy nie jest wykonywana żadna operacja, mikrokontroler automatycznie wyłączy się po około 40-50 sekundach i może się obudzić po naciśnięciu klawisza. Ponieważ wewnętrzne dane zostaną utracone po wyłączeniu zasilania, konieczne jest zapisanie danych wyniku obliczeń na czas.

Podwójna funkcjonalność

• Kalkulator matematyczny: Dodawanie, odejmowanie, mnożenie, dzielenie z funkcjami obliczania liczb ujemnych.
• Konwerter kolorów rezystorów: Obsługuje 4-pasmowe i 5-pasmowe rezystory. Wprowadź liczbę kolorów, a urządzenie automatycznie rozpozna koło 4-kolorowe lub 5-kolorowe.

Cechy i korzyści

• Edukacyjny zestaw lutowniczy: Idealny do ćwiczeń spawalniczych, szkoleń elektronicznych i projektów DIY.
• Przenośna i lekka konstrukcja: Kompaktowy po złożeniu, idealny dla entuzjastów elektroniki w podróży.
• Wszechstronne opcje zasilania: Obsługuje port zasilania typu C lub baterię guzikową, z łatwym wyjmowaniem baterii przez boczne otwory.
• Wielofunkcyjny kalkulator dla majsterkowiczów: Umożliwia dodawanie, odejmowanie, mnożenie i dzielenie, a także konwersję wartości rezystora.
• Wysokiej jakości komponenty elektroniczne: Wykonany z wysokiej jakości komponentów zapewniających stabilną pracę i długą żywotność.
• Przezroczysta ochrona klawiszy: Oznaczenia pozostają czytelne nawet po długim użytkowaniu.
• Automatyczny tryb uśpienia: Wejście w tryb uśpienia poprzez długie naciśnięcie klawisza C w celu zmniejszenia zużycia energii; automatyczne uśpienie po 40-50 sekundach - prąd uśpienia <1mA.
• Funkcje matematyczne:
  • Dodawanie, odejmowanie, mnożenie, dzielenie
  • Obsługa ułamków dziesiętnych i liczb ujemnych
  • Maksymalnie 6-cyfrowy wyświetlacz
  • Wyniki przekraczające 6 cyfr: jeśli dziesiętne, wyświetlanych jest tylko pierwszych 6 cyfr; jeśli całkowite, używana jest notacja naukowa (maksymalna wartość 9,99 x 10¹¹)
• Konwersja kodu koloru rezystora:
  • Obsługuje rezystory 4-pasmowe i 5-pasmowe
  • Automatyczne rozpoznawanie na podstawie liczby wprowadzonych kolorów
  • Dokładny zakres obliczeń: mniej niż 1MΩ
  • Maksymalny zakres obliczeń: mniej niż 4MΩ (4KM)
  • Wyniki powyżej 1MΩ wykorzystują notację naukową z większym błędem
  • Dla rezystorów 4-zakresowych najwyższa cyfra trzeciego mnożnika wynosi 7; dla rezystorów 5-zakresowych najwyższa cyfra czwartego mnożnika wynosi 6 - kalkulator zgłasza błąd w przypadku przekroczenia.
• Podwójne opcje zasilania: Bateria guzikowa CR2032 do przenoszenia LUB Type-C 5V do użytku stacjonarnego.
• Przezroczyste etui w zestawie: Przezroczysta akrylowa osłona, która eksponuje pracę.
• Wartość edukacyjna: Dowiedz się więcej o mikrokontrolerach, klawiaturach matrycowych, multipleksowaniu LED i programowaniu wbudowanym.

Instrukcja obsługi

Przełączanie zasilania i trybu uśpienia

• Włączanie zasilania: Domyślny tryb pracy - cyfrowa lampa wyświetla "8".
• Brak działania przez 40-50 sekund: Automatyczne uśpienie - lampa cyfrowa wyłącza się.
• Wybudzenie ze stanu uśpienia: Krótkie naciśnięcie przycisku C - lampa cyfrowa zaświeci się i przejdzie w tryb pracy.
• Ręczne uśpienie: W trybie pracy długie naciśnięcie przycisku C przez ponad 1 sekundę - lampa cyfrowa wyłączy się i przejdzie w tryb uśpienia.

Obliczenia matematyczne / konwersja rezystora Przełączanie funkcji

• Naciśnij i przytrzymaj przycisk -/mode: Przełącza tryby.
  • Cyfrowa lampa wyświetla "--8--", a następnie "8" → Tryb obliczeń matematycznych
  • Cyfrowa lampa wyświetla "--E--", a następnie "E" → Tryb konwersji kodu koloru rezystora

Obliczenia matematyczne

1. Wprowadzanie liczb za pomocą przycisków "0"~"9" i przycisku ".".
2. Wprowadź wyrażenie operacji za pomocą przycisków "+", "-", "×", "÷" - cyfrowa lampa mignie raz.
3. Naciśnij przycisk "=", aby obliczyć i wyświetlić wynik.
4. Naciśnij przycisk "C", aby wyczyścić wyświetlacz - na wyświetlaczu pojawi się cyfra "8".

Konwersja kodu koloru rezystora

1. W trybie rezystora, zaczynając od pierwszego pasma, naciskaj kolejno przyciski odpowiednich kolorów.
2. Naciśnij przycisk "=", aby przeliczyć i wyświetlić wartość rezystancji.
3. Naciśnij przycisk "C", aby wyczyścić - wyświetlacz cyfrowy powróci do wartości "E".
4. Uwaga: W przypadku rezystorów 4-pasmowych najwyższa cyfra trzeciego mnożnika wynosi 7; w przypadku rezystorów 5-pasmowych najwyższa cyfra czwartego mnożnika wynosi 6. Kalkulator zgłasza błąd w przypadku przekroczenia.

Zawartość opakowania

• 1x Główna płytka drukowana (79 x 105 mm)
• 1x mikrokontroler STC15W408AS (wstępnie zaprogramowany)
• 2x 3-cyfrowe wyświetlacze LED (łącznie 6-cyfrowe)
• 1x Elementy klawiatury matrycowej (pełny zestaw klawiszy)
• Rezystory, kondensatory i wszystkie elementy pasywne
• 1x Interfejs zasilania typu C
• 1x Uchwyt baterii (dla CR2032)
• 1x Przezroczyste panele obudowy (119 x 85 x 16 mm)
• 1x Przezroczysta nakładka na klawiaturę
• Sprzęt montażowy (śruby, wsporniki)
• Instrukcja montażu

Uwaga: Bateria guzikowa CR2032 nie wchodzi w skład zestawu. Zasilacz USB nie wchodzi w skład zestawu.

Zastosowania

• Szkolenie z elektroniki: Nauka programowania mikrokontrolerów, skanowania klawiatury matrycowej i multipleksowania diod LED.
• Ćwiczenie lutowania: Komponenty przewlekane z przejrzystym układem - idealne do rozwijania umiejętności.
• Kalkulator DIY: Zbuduj własny funkcjonalny kalkulator do codziennego użytku.
• Odniesienie do rezystorów: Narzędzie do szybkiej konwersji kodów kolorów w warsztacie elektronika.
• Narzędzie edukacyjne: Zrozumienie systemów wbudowanych i projektowania interfejsu użytkownika.
• Projekt dla hobbystów: Przydatny dodatek do zestawu narzędzi każdego entuzjasty elektroniki.
• Szkolenie dydaktyczne: Idealny do praktycznych eksperymentów i eksperymentalnych innowacji.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Ten produkt jest zestawem dla majsterkowiczów, a nie produktem końcowym i wymaga samodzielnego spawania.
• ⚠️ ZASILANIE OSTRZEŻENIE: Nigdy nie używaj jednocześnie USB i baterii guzikowej - ryzyko wybuchu baterii i obrażeń ciała. Nie używaj jednocześnie USB i baterii pastylkowej do zasilania.
• Źródła zasilania: Należy używać baterii CR2032 LUB typu C 5V - nie obu.
• Bateria nie wchodzi w skład zestawu: Do pracy przenośnej wymagana jest bateria guzikowa CR2032 - brak w zestawie.
• Wymiana baterii: Boczny otwór do łatwego wyjmowania - wygodny podczas korzystania z baterii.
• Automatyczne uśpienie: Oszczędza baterię - wybudza natychmiast po naciśnięciu przycisku.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowniczych i podstawowej wiedzy z zakresu elektroniki.
• Przezroczysta obudowa: Zmontować po pomyślnym przetestowaniu pod kątem ochrony i wyglądu.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Dane techniczne

• Napięcie robocze: >2,8V (bateria), 5V (USB)
• Prąd roboczy: ~9mA
• Prąd uśpienia: <1mA
• Typ baterii: CR2032 (brak w zestawie)
• Wyświetlacz: 6-cyfrowy LED
• Zakres matematyczny: 6 cyfr; notacja naukowa poza zakresem
• Zakres rezystorów: <4MΩ (maks.), <1MΩ (dokładny)
• Czas automatycznego uśpienia: 40-50 sekund

Podsumowanie

Zestaw do samodzielnej budowy kalkulatora TZ-TJ-56-695-1 oferuje wyjątkowe, dwufunkcyjne doświadczenie edukacyjne. Zbuduj własny kalkulator, który nie tylko wykonuje operacje matematyczne, ale także dekoduje kolorowe pasma rezystorów. Dzięki MCU STC15W408AS, jasnemu wyświetlaczowi LED i przezroczystej obudowie jest idealny do szkolenia elektroników, ćwiczeń lutowniczych i codziennego użytku na stole warsztatowym. Bateria CR2032 nie wchodzi w skład zestawu.
