Zestaw do samodzielnego montażu jz pojedynczym źródłem sygnału DDS DIY

Zestaw DIY z pojedynczym źródłem sygnału DDS bez zniekształceń

Dwuwyjściowy generator funkcyjny z regulacją offsetu i amplitudy

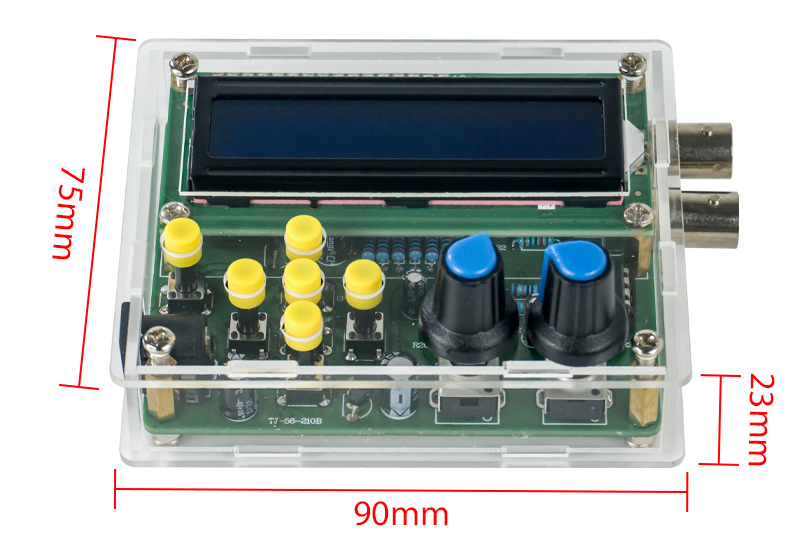

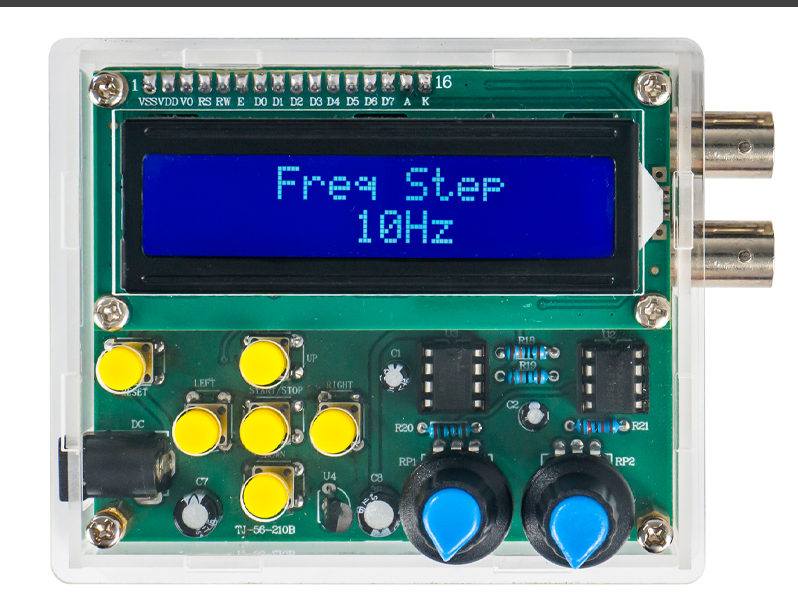

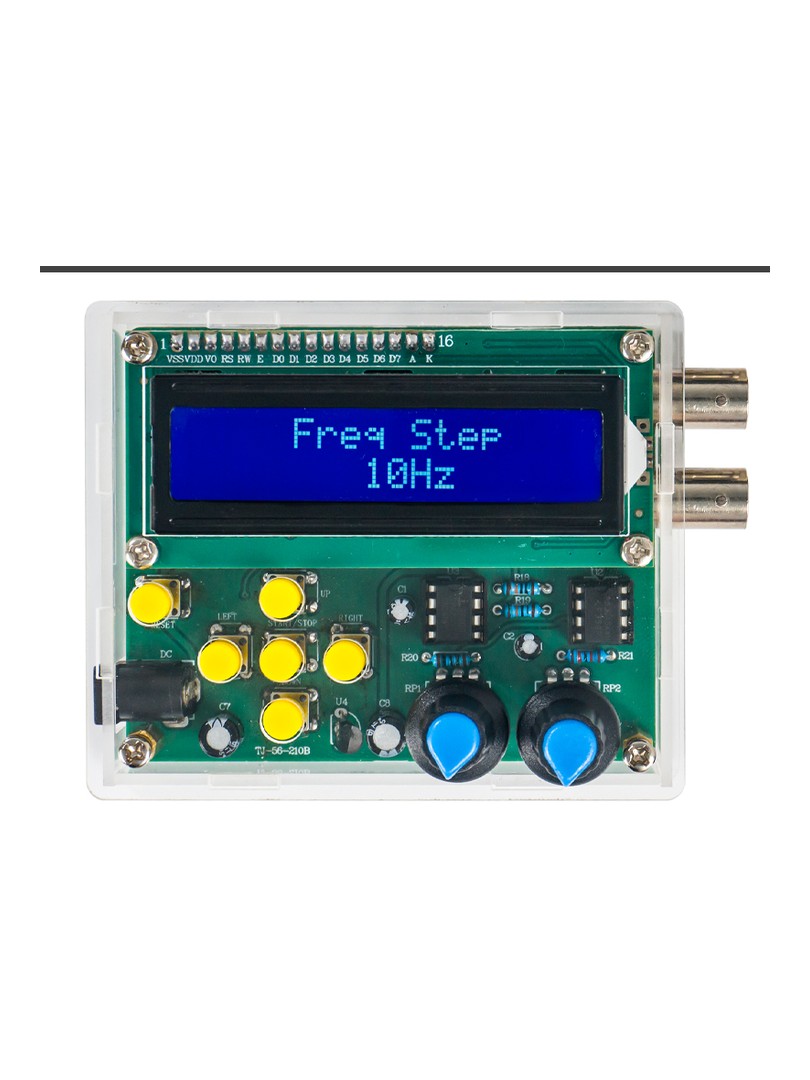

Zestaw DIY z pojedynczym generatorem sygnału DDS to wysokowydajne źródło sygnału do testowania obwodów audio, rozwoju mikrokontrolerów i ogólnych zastosowań laboratoryjnych. Zaprojektowany dla entuzjastów elektroniki, posiada wysokiej jakości komponenty, przyjazny dla użytkownika interfejs i podwójne wyjścia sygnału (DDS + szybka fala prostokątna).

Kluczowe cechy:

• Szybkie wyjście do 8 MHz - idealne do odblokowywania MCU z błędnie skonfigurowanymi bezpiecznikami
• Wyjście sygnału DDS z regulowanym offsetem i amplitudą

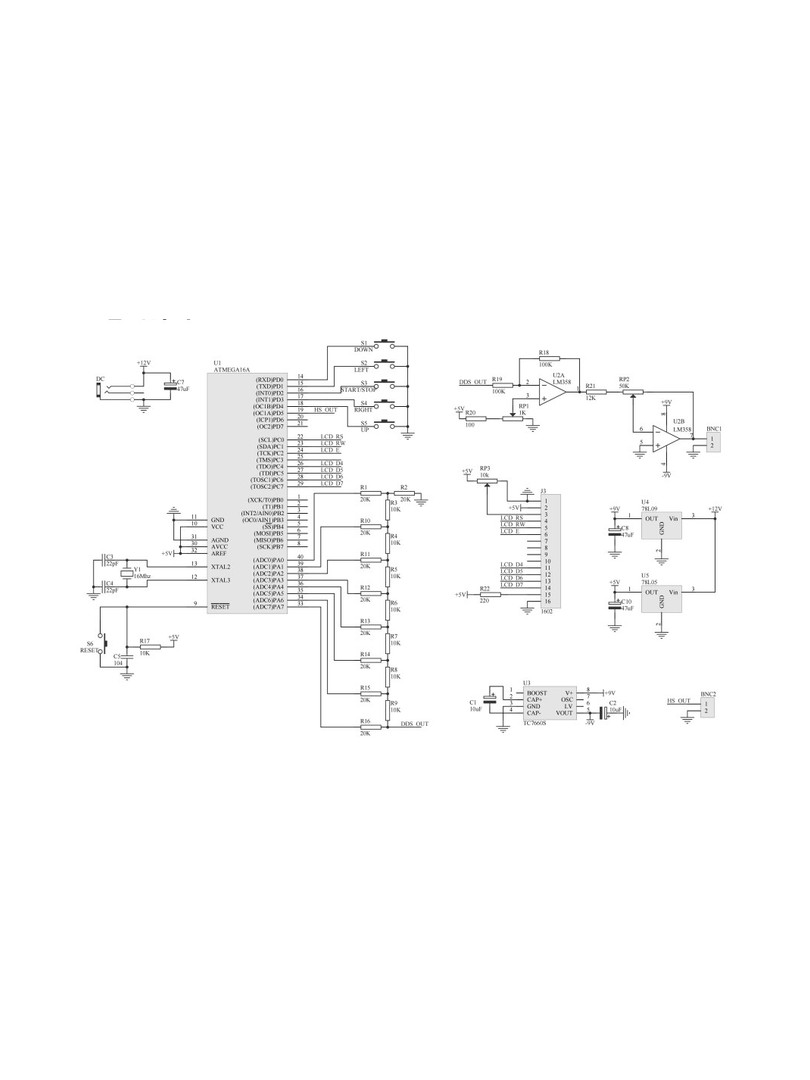

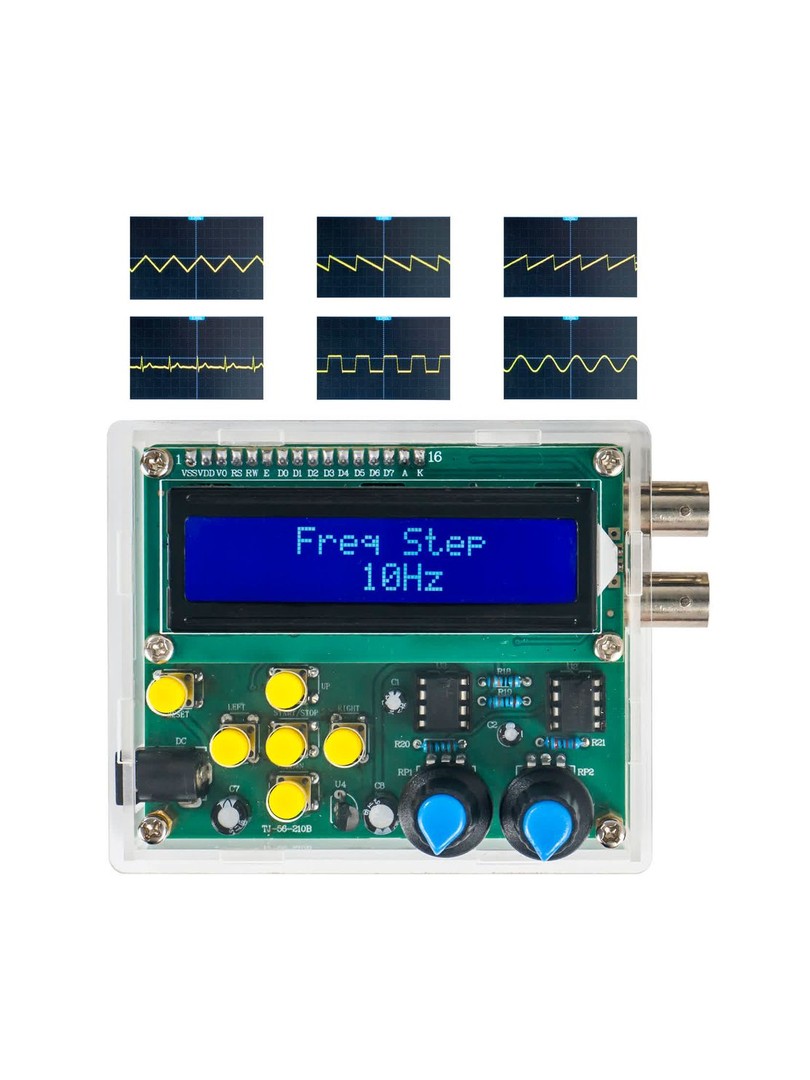

• Wiele typów przebiegów: sinusoida, fala prostokątna, trójkąt, piłokształtny, odwrotny piłokształtny, impuls i szum
• Zakres przesunięcia: ±5 V; Zakres amplitudy: 0 - 10 V
• Szeroki zakres częstotliwości: 1 Hz - 65535 Hz
• Podwójne wyjście BNC: górne BNC dla szybkiego sygnału, dolne BNC dla wyjścia DDS
• Łatwy interfejs: 5 przycisków funkcyjnych z wyświetlaczem LCD 2×16
• Automatyczne zapisywanie ostatniej konfiguracji po wyłączeniu zasilania

Budowa i jakość:

• Wykorzystuje wysokiej jakości komponenty wtykowe dla łatwiejszego montażu
• Dwuwarstwowa, cynowana płytka PCB zapewniająca stabilne połączenia
• Zaprojektowany do lutowania DIY przez hobbystów elektroniki z wysokim wskaźnikiem sukcesu montażu

Zasilanie:

• Napięcie robocze: DC 12 V
• Kompatybilny z opcjonalnym zewnętrznym zasilaczem

Instrukcje sterowania:

• START/STOP: Włączanie/wyłączanie wyjścia sygnału
• GÓRA/DÓŁ: Przełączanie kształtu fali sygnału
• LEWO/PRAWO: Regulacja częstotliwości
• RP1: Regulacja przesunięcia sygnału
• RP2: Regulacja amplitudy sygnału
• REST: Powrót do ostatnio zapisanej konfiguracji

Instrukcja podłączenia wyjścia:

Aby podłączyć sondę: Wyrównaj poziomy rowek wtyczki z wycięciem na gnieździe BNC, a następnie włóż i przekręć, aby bezpiecznie zablokować.

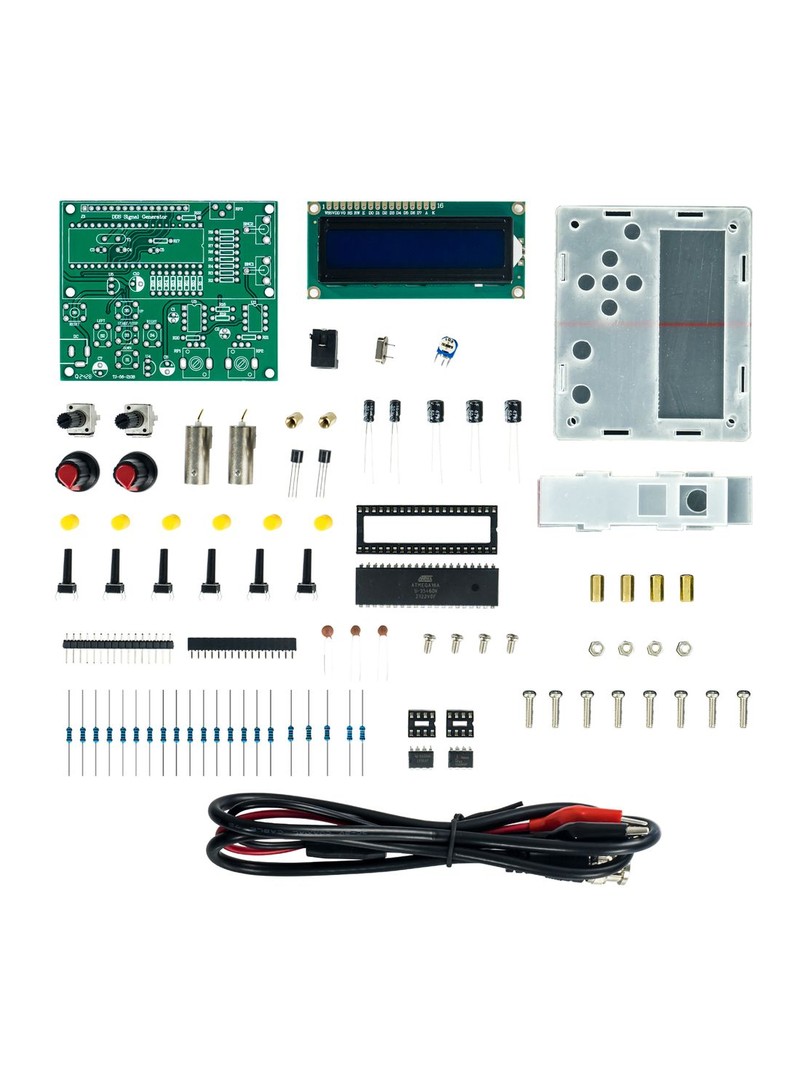

Pakiet zawiera:

• 1 × zestaw generatora sygnału DDS (komponenty i płytka drukowana)
• 1 × moduł wyświetlacza LCD
• 2 × złącza BNC
• 1 × Wstępnie przylutowany interfejs sterowania sygnałem
• Opcjonalnie: Pasujący zasilacz 12 V (brak w zestawie)
