Zestaw do samodzielnego montażu gra LED X Y Axis trening reakcji DIY Kit
Przegląd produktów
Model produktu: TJ-56-636
Nazwa produktu: Regulowana oś X/Y LED Tracking Light Game Kit - DIY Flashing Light Training
Interaktywny zestaw świateł goniących LED, który tworzy dynamiczne efekty śledzenia na matrycy 81 diod LED. Wykorzystując dwa timery NE555 i dwa liczniki CD4017, ten zestaw DIY pozwala kontrolować prędkość i kierunek poruszających się świateł za pomocą potencjometrów i przełączników. Idealny do nauki o obwodach zegarowych, licznikach i ćwiczenia lutowania.
Jest to zestaw do samodzielnego wykonania gry LED typu "follow spotlight". Umożliwia poruszanie się diody LED wzdłuż osi X/Y/XY, a kierunek ruchu można kontrolować za pomocą przycisków. Umożliwia również regulację prędkości ruchu diody LED w celu uzyskania różnych efektów migania diody LED. 81 jasnych czerwonych wskaźników symuluje efekt śledzenia światła LED w grze.
Kluczowe specyfikacje
- Model produktu: TJ-56-636
- Napięcie zasilania: DC 4.5 ~ 9V
- Rozmiar płytki drukowanej: 73 x 97 mm
- Matryca LED: 81 diod LED (matryca 9x9)
- Podstawowe układy scalone: 2x timery NE555, 2x liczniki dekadowe CD4017
- Elementy sterujące: 2x potencjometry (regulacja prędkości), 3x przełączniki samoblokujące (kontrola kierunku/osi)
- Funkcja: Regulowana oś X/Y/XY światła śledzącego LED z kontrolą prędkości
Opis produktu

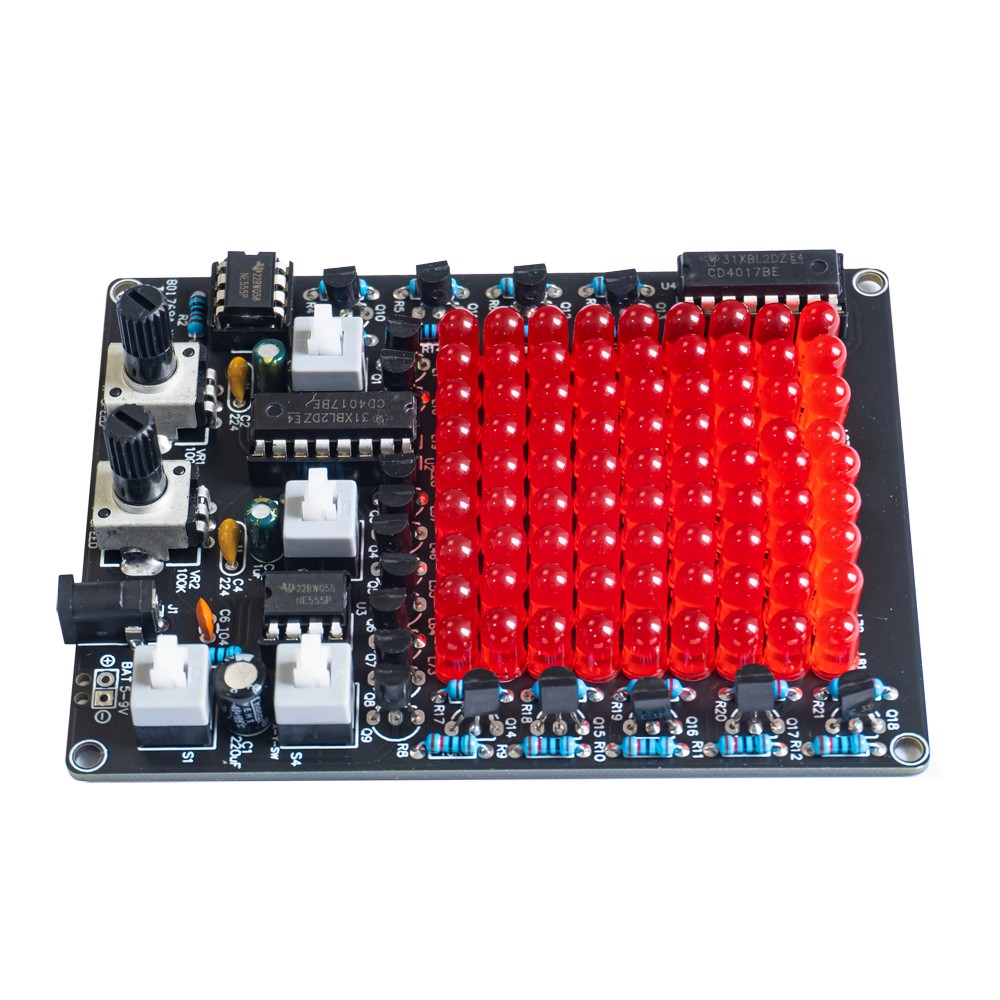

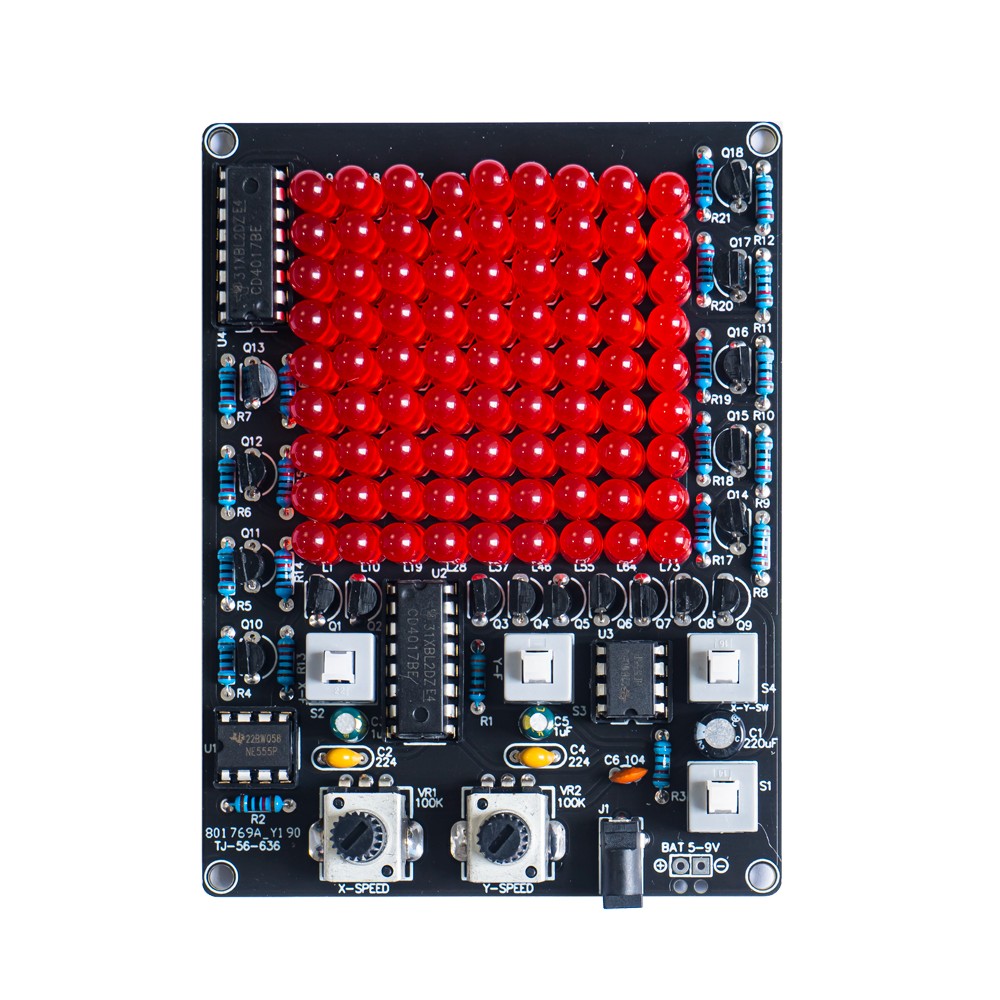

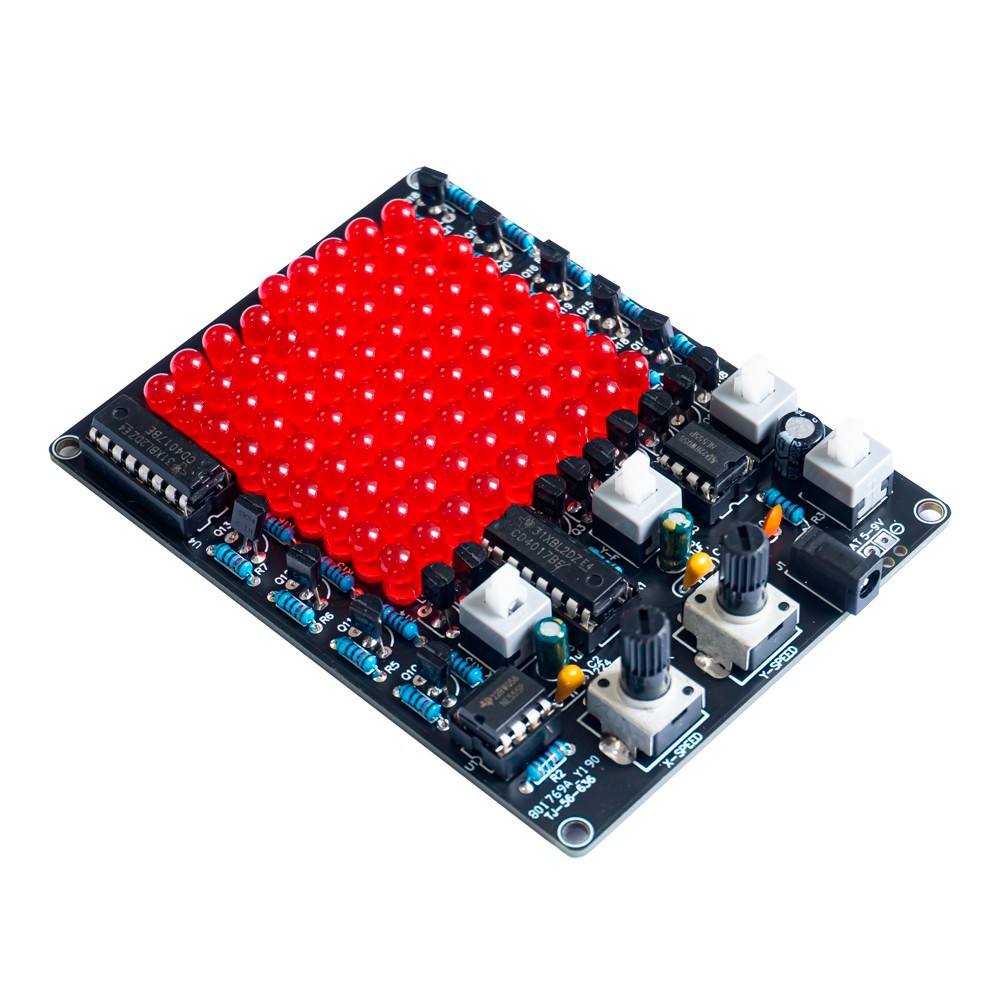

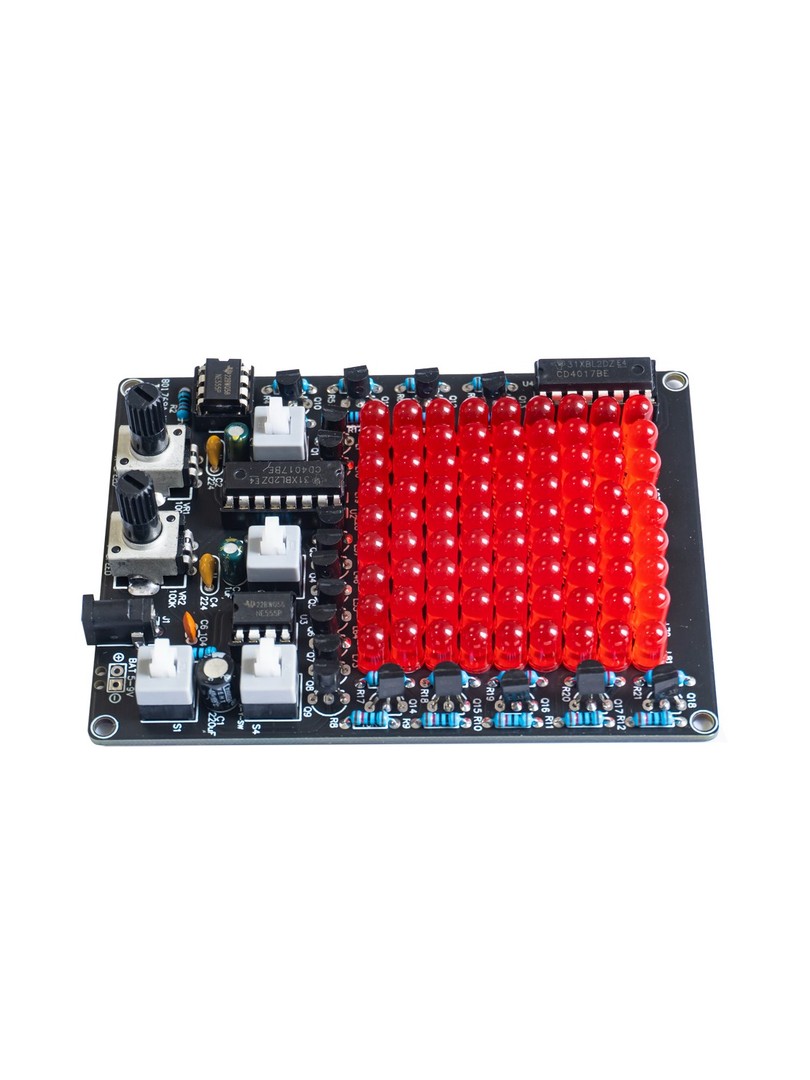

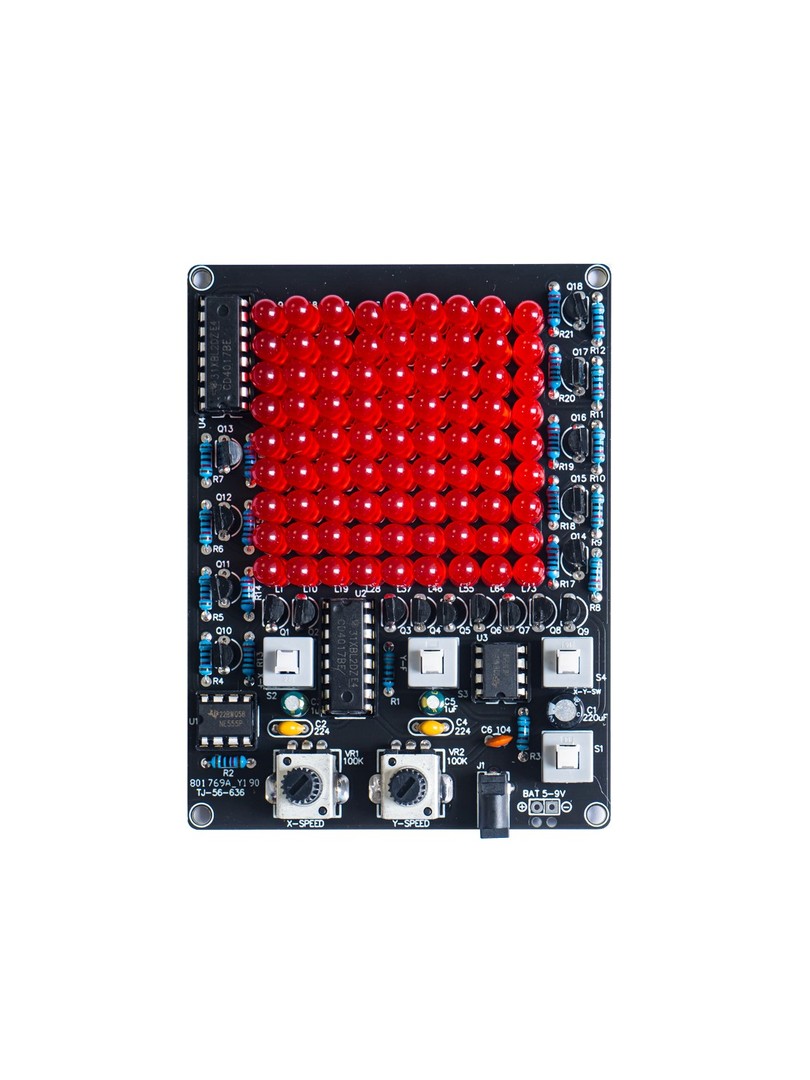

TJ-56-636 to zestaw do gier LED typu follow-spotlight, który tworzy hipnotyzujące efekty świetlne na dużej matrycy 81 diod LED. Zestaw ten demonstruje zasady logiki sekwencyjnej i obwodów sterowanych zegarem w zabawny, wizualny sposób.
Obwód ten dostosowuje prędkość przepływu i styl 81 (9x9) diod LED za pomocą dwóch potencjometrów i trzech samoblokujących przełączników, prezentując efekt gonitwy. Dwa układy NE555 służą jako dwa źródła zegara, a sygnały zegara są odpowiednio wysyłane do pinów CLK dwóch liczników CD4017. Pod wpływem impulsu zegarowego, licznik dziesiętny CD4017 rozpoczyna zliczanie, sekwencyjnie wysyłając wysokie poziomy z 10 zacisków wyjściowych i w sposób ciągły. Sekwencyjnie zapala się 81 diod elektroluminescencyjnych.
Zasada działania
Obwód wykorzystuje dwa układy czasowe NE555 skonfigurowane jako multiwibratory astabilne do generowania niezależnych sygnałów zegarowych. Te impulsy zegarowe są podawane do pinów CLK dwóch układów scalonych licznika dekadowego CD4017. Pod wpływem impulsów zegarowych każdy układ CD4017 rozpoczyna zliczanie, sekwencyjnie wyprowadzając wysokie poziomy ze swoich 10 zacisków wyjściowych (Q0-Q9) w ciągłym cyklu. Dwa liczniki kontrolują skanowanie osi X i Y matrycy LED 9x9, tworząc iluzję pojedynczej ruchomej kropki lub złożonych wzorów goniących.

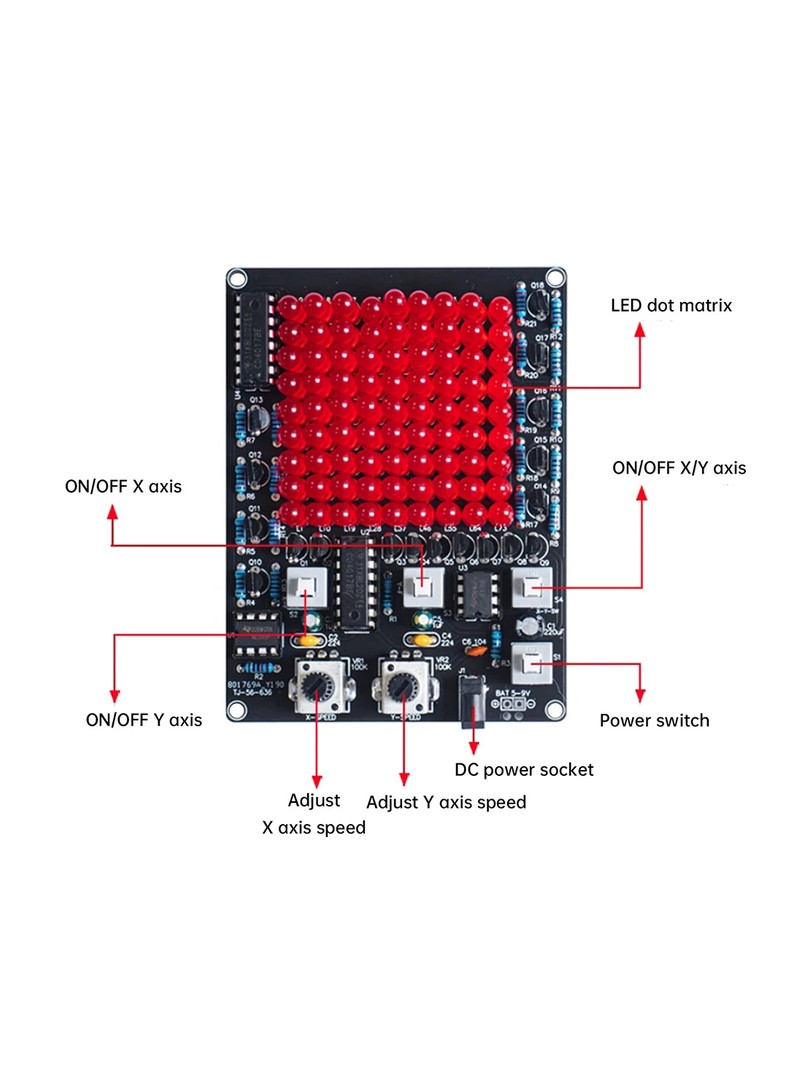

Interaktywne sterowanie
- Dwa potencjometry pozwalają na niezależną regulację prędkości zegara dla każdej osi, kontrolując jak szybko światło porusza się w poziomie i w pionie.
- Trzy samoblokujące przełączniki umożliwiają wybór ruchu tylko wzdłuż osi X, tylko osi Y lub obu osi jednocześnie (tryb XY), tworząc różne efekty i wzory.
Rezultatem jest dynamiczny pokaz świetlny, w którym 81 jasnych czerwonych diod LED symuluje efekt śledzenia widoczny w klasycznych grach i wyświetlaczach.
Cechy i korzyści
- Matryca 81 diod LED: Duża matryca 9x9 jasnych czerwonych diod LED tworzy imponujące efekty wizualne.
- Dwa timery NE555: Zapewnia praktyczną naukę z popularnym układem scalonym 555 w trybie astabilnym do generowania zegara.
- Dwa liczniki CD4017: Demonstruje działanie licznika dekadowego i sekwencyjne sterowanie wyjściem w praktycznym zastosowaniu.
- Sterowanie osiami X/Y/XY: Trzy przełączniki umożliwiają wybór poziomych, pionowych lub łączonych wzorców ruchu.
- Regulacja prędkości: Dwa potencjometry zapewniają niezależną kontrolę prędkości skanowania osi X i Y.
- Efekty świetlne: Tworzy ruchome wzory punktowe, efekty zamiatania i złożone sekwencje świetlne.
- Wartość edukacyjna: Idealny do nauki o obwodach czasowych, licznikach, sterowaniu matrycą LED i logice sekwencyjnej.
- Ćwiczenie lutowania: Komponenty przewlekane sprawiają, że jest to doskonały projekt do rozwijania umiejętności montażu.
Opis funkcji
Ten zestaw do gry LED typu follow-spotlight pozwala kropce LED poruszać się wzdłuż osi X, osi Y lub obu osi jednocześnie. Kierunek ruchu można kontrolować za pomocą trzech przełączników, a prędkość ruchu można niezależnie regulować dla każdej osi za pomocą potencjometrów. Zmieniając prędkość i wybór osi, użytkownicy mogą tworzyć szeroką gamę migających efektów LED, symulując efekt śledzenia światła widoczny w klasycznych grach zręcznościowych i wyświetlaczach świetlnych.

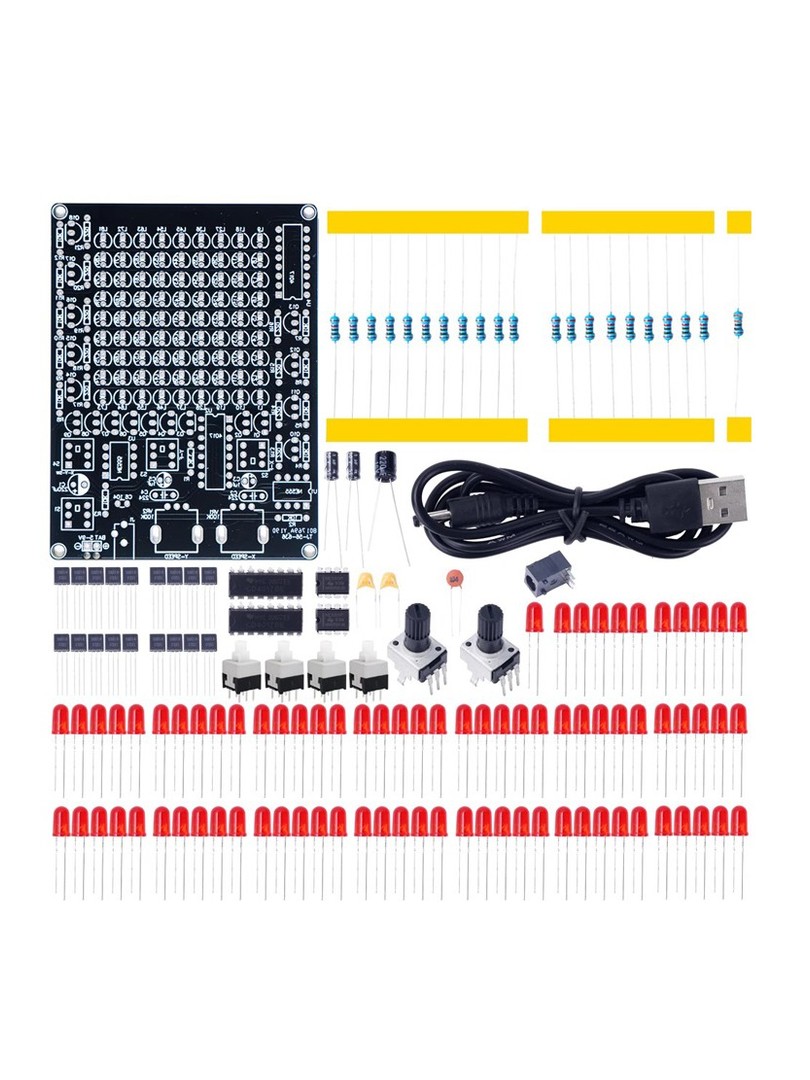

Zawartość opakowania

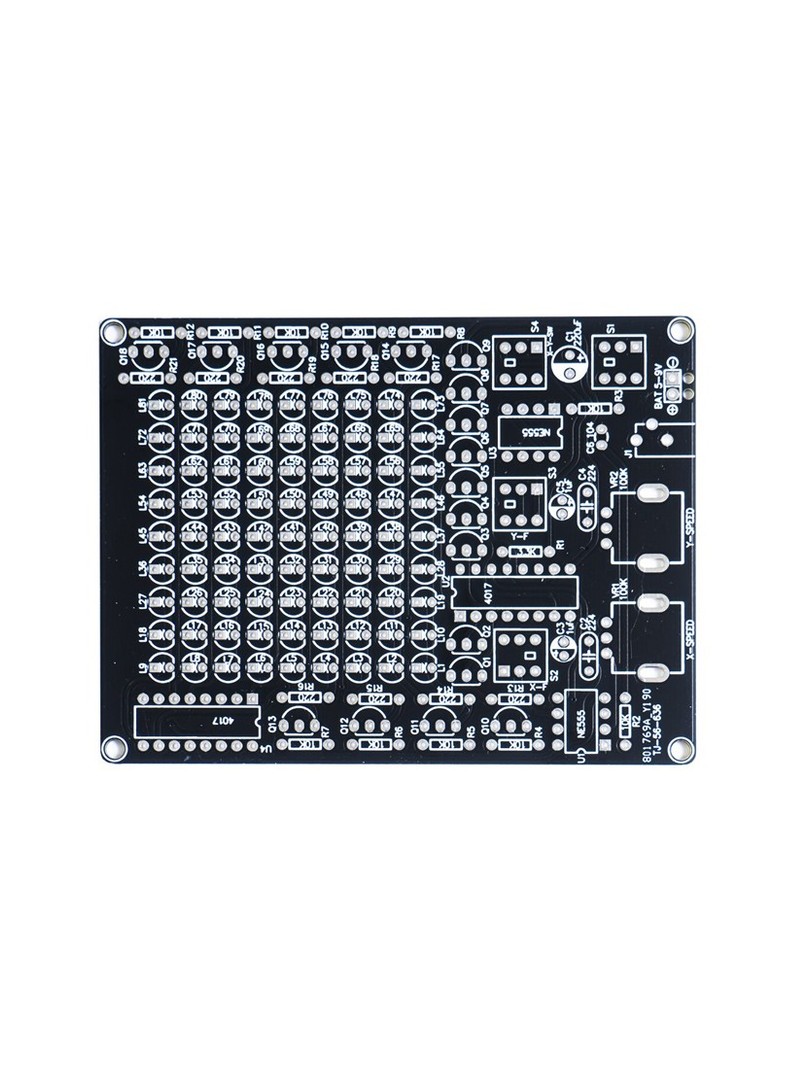

- 1x Główna płytka drukowana (73 x 97 mm)
- 2x NE555 Timer ICs
- 2x układy scalone licznika dekadowego CD4017
- 4x Gniazda IC (dla łatwej instalacji IC)
- 81x Jasne czerwone diody LED (3,0 mm lub podobne)
- 2x potencjometry (do kontroli prędkości)
- 3x Przełączniki samoblokujące (do wyboru osi)
- Rezystory, kondensatory, diody (wszystkie niezbędne elementy pasywne)
- Złącze zasilania DC lub przewody klipsa baterii (w zależności od wersji)
- Wszystkie niezbędne śruby, złącza i osprzęt
- Instrukcja obsługi/przewodnik montażu
Uwaga: Zasilacz nie wchodzi w skład zestawu.
Zastosowania edukacyjne
- Nauka działania zegara 555 i regulacji częstotliwości
- Zrozumienie sekwencyjnego wyjścia licznika dekadowego CD4017
- Techniki sterowania matrycą LED
- Generowanie zegara i przetwarzanie sygnału
- Praktyka lutowania i montaż obwodów
- Kursy i warsztaty z zakresu elektroniki
- Edukacja STEM i projekty hobbystyczne
Ważne uwagi i ostrzeżenia
- Status zestawu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu i nie jest gotowym do użycia produktem.
- Zasilanie: Wymaga źródła zasilania DC 4.5~9V (bateria lub adapter DC nie są dołączone).
- Poziom umiejętności: Średnio zaawansowany - wymaga podstawowych umiejętności lutowania i umiejętności identyfikacji elementów elektronicznych.
- Orientacja układu scalonego: Podczas montażu należy zwrócić szczególną uwagę na orientację układów scalonych i kondensatorów elektrolitycznych. Wszystkie układy scalone powinny być zainstalowane w swoich gniazdach z prawidłowo wyrównanymi wycięciami.
- Polaryzacja diod LED: Diody LED są elementami spolaryzowanymi i muszą być prawidłowo ustawione (anoda/katoda) dla prawidłowego działania. Dłuższy przewód jest zwykle dodatni (anoda).
- Zastosowanie: Przeznaczony do celów edukacyjnych, ćwiczeń lutowniczych, szkolenia elektroników i hobbystów.
- Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
- Zacznij od niższego napięcia (4,5 V) do wstępnych testów.
Wskazówki dotyczące rozwiązywania problemów
- Jeśli diody LED nie świecą, sprawdź orientację układu scalonego i połączenia zasilania.
- Jeśli działa tylko jedna oś, sprawdź odpowiednie obwody NE555 i CD4017.
- Jeśli diody LED są przyciemnione, sprawdź prawidłową polaryzację diod LED i wartości rezystorów.
- Jeśli kontrola prędkości nie działa, sprawdź połączenia potencjometru.
- Za pomocą multimetru sprawdź napięcie w krytycznych punktach testowych.
