Zestaw do samodzielnego montażu generator sygnałów wielokanałowy NE555 DIY Kit

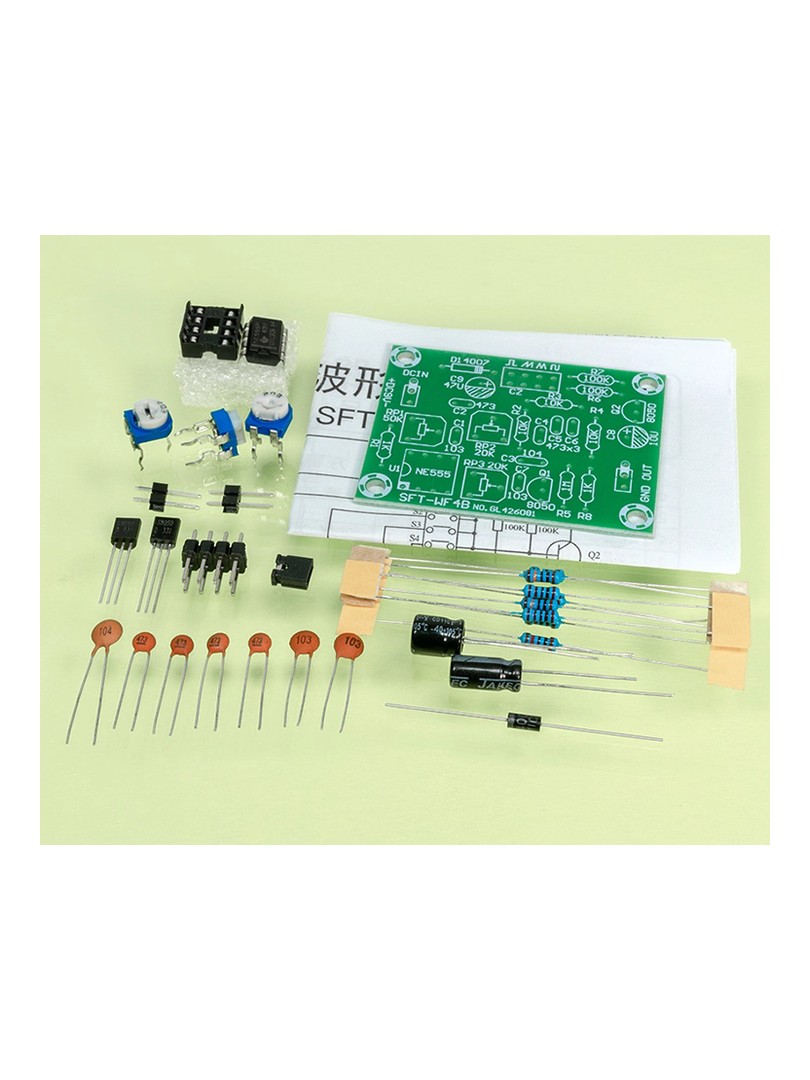

Wielokanałowy generator przebiegów NE555 - zestaw dla majsterkowiczów

NE555 Wielokanałowy generator przebiegów Instrukcje

1. Opis obwodu:

Wielokanałowy generator przebiegów NE555 może generować fale prostokątne, piłokształtne, trójkątne i sinusoidalne. Wyboru kształtu fali wyjściowej dokonuje się za pomocą nasadki zwarciowej. Obwód jest prosty i łatwy w obsłudze.

2. Zasada działania obwodu:

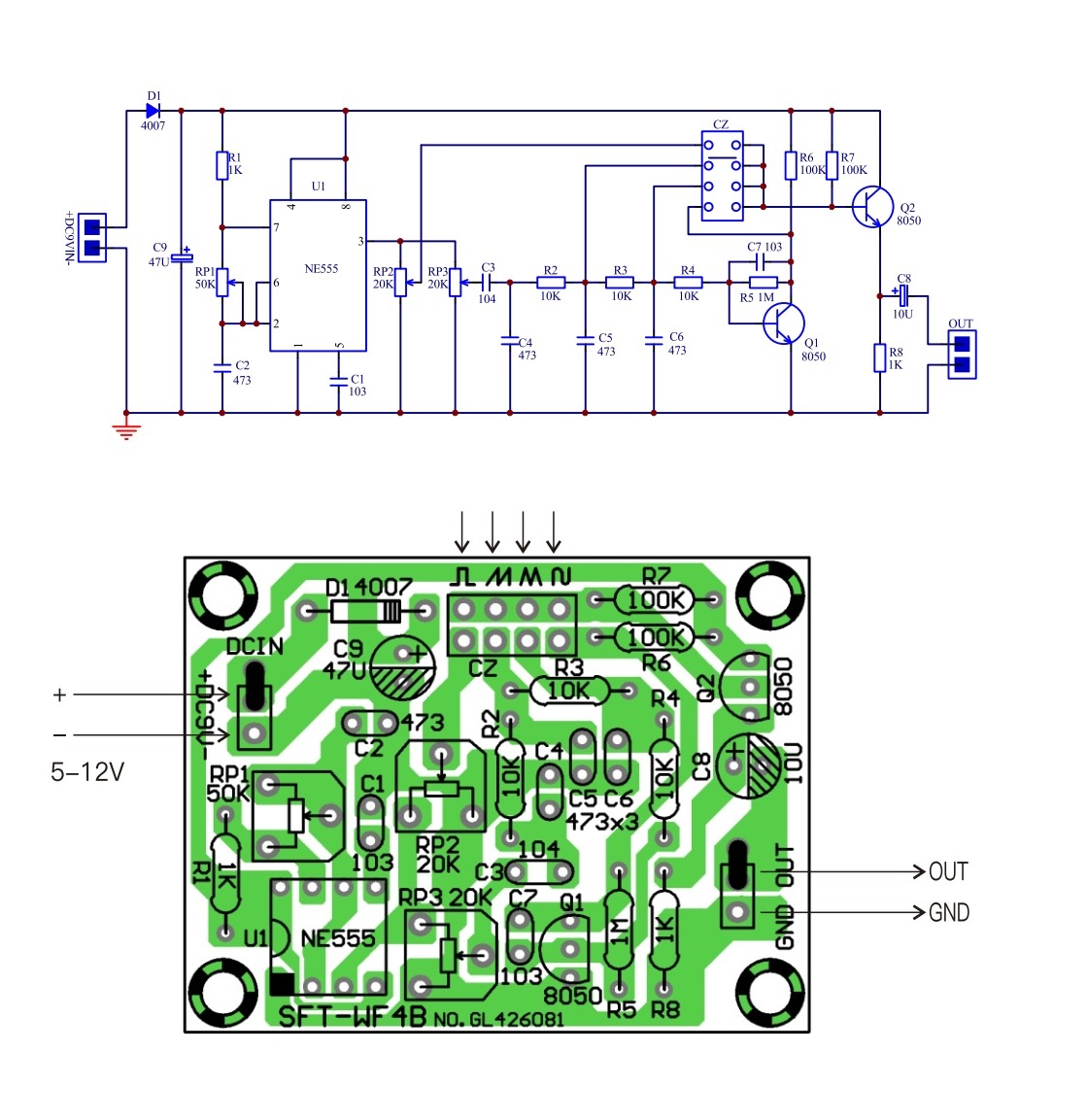

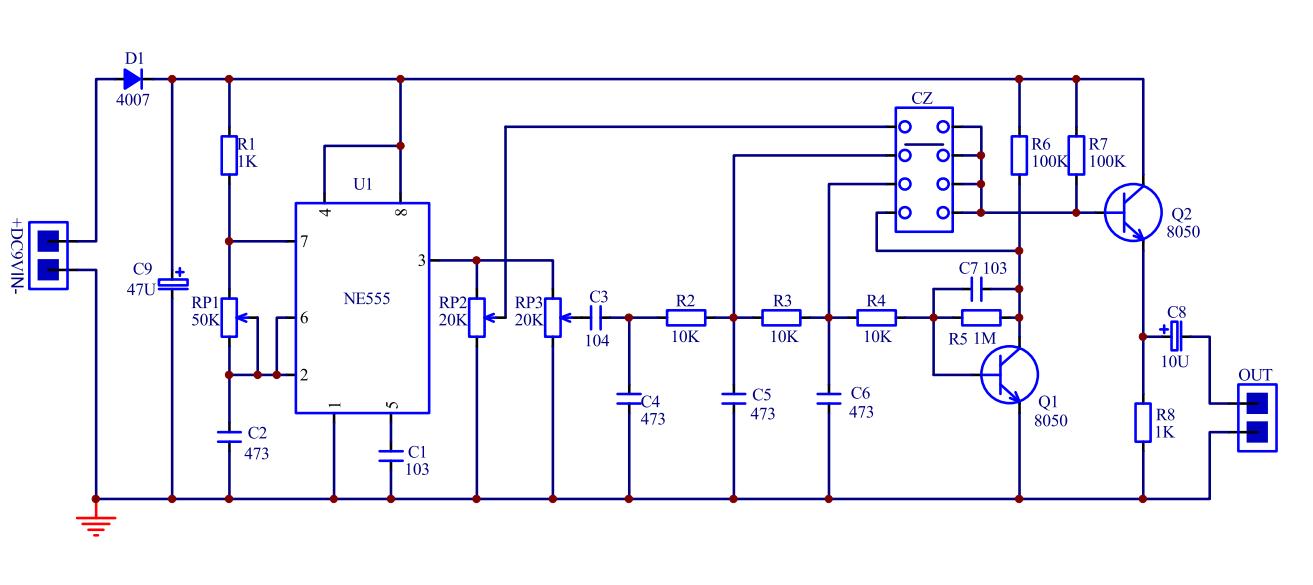

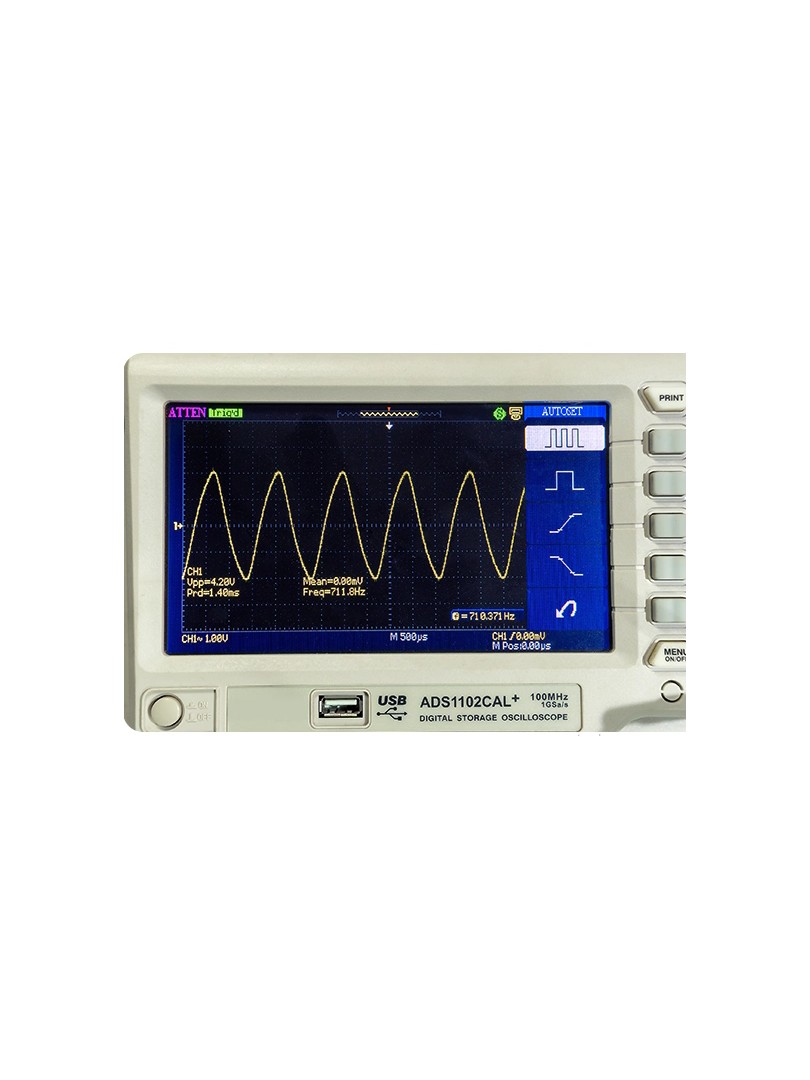

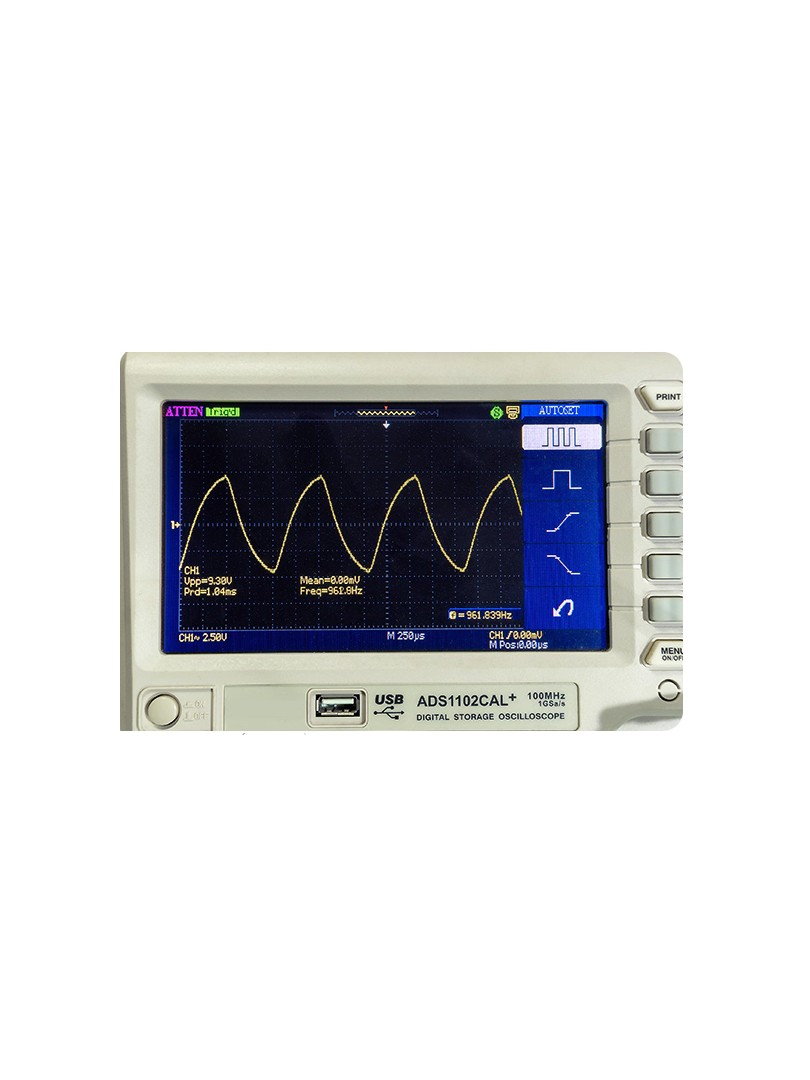

W obwodzie D1 jest diodą zapobiegającą odwrotnemu podłączeniu zasilania, a C9 jest kondensatorem filtrującym. U1, R1, RP1 i C2 tworzą generator fali prostokątnej. Sygnał jest wyprowadzany ze styku 3 U1. Regulacja RP1 może zmienić częstotliwość fali prostokątnej, około 0,5-20 kHz. C1 jest kondensatorem przeciwzakłóceniowym. Wyjście fali prostokątnej z pinu 3 U1 jest regulowane przez RP2 i wyprowadzane z S1. Po wyregulowaniu przez RP3, sprzężeniu przez C3 i podzieleniu przez C4, przechodzi przez obwód całkujący R2 i C5, tworząc kształt fali piłokształtnej i jest wyprowadzany z S2. Następnie przechodzi przez obwód całkujący następnego poziomu R3 i C6, tworząc falę trójkątną i jest wyprowadzany z S3. Wreszcie, po przejściu przez R4, jest wzmacniany przez obwód wzmacniacza złożony z C7, R5, Q1 i R6 i staje się falą sinusoidalną na kolektorze Q1. R7, R8 i Q2 tworzą obwód wzmacniacza wtórnika emitera. Na koniec sygnał jest sprzęgany przez C8 i wyprowadzany z końcówki wyjściowej.

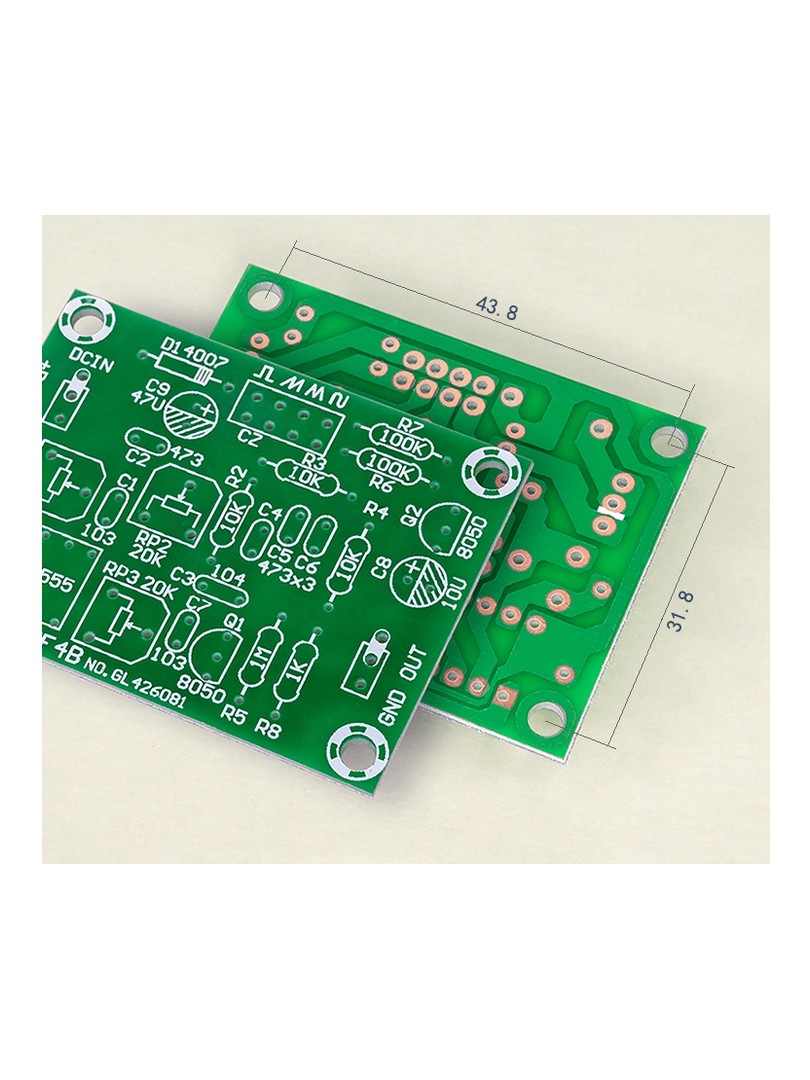

3. Uwagi dotyczące instalacji:

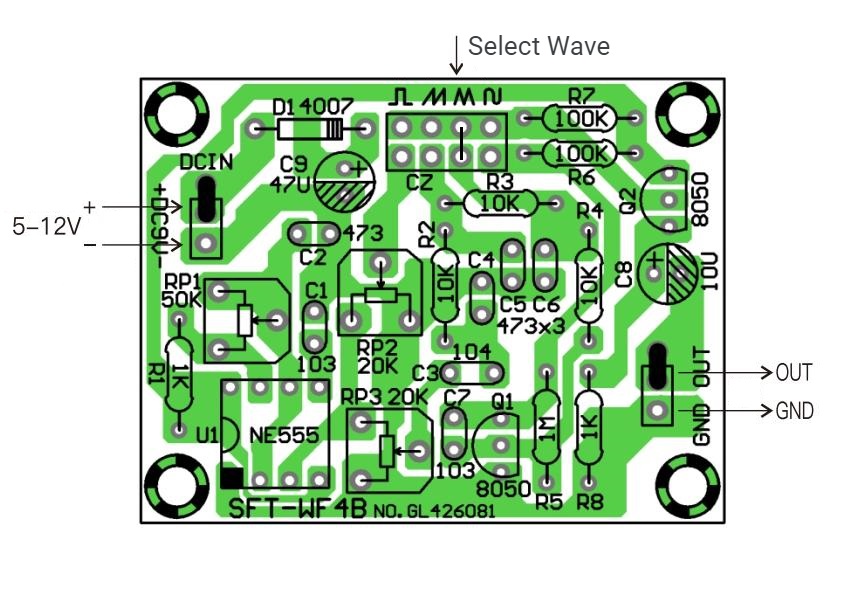

Układ scalony, dioda przeciwsobna, kondensator elektrolityczny i tranzystor w obwodzie są elementami polarnymi. Należy uważać, aby nie zainstalować ich w odwrotnym kierunku. Należy zapoznać się ze schematem obwodu, aby dokładnie dobrać parametry komponentów. Wszystkie komponenty powinny być zainstalowane blisko powierzchni płytki drukowanej, a powierzchnia identyfikacji komponentów powinna być umieszczona w kierunku dogodnym do obserwacji. Napięcie zasilania może wynosić 5-12V. Im wyższe napięcie, tym mniejsze zniekształcenia fali. RP1 służy do regulacji częstotliwości, RP2 służy do regulacji amplitudy fali prostokątnej, a RP3 służy do regulacji amplitudy fali innej niż prostokątna. Regulacja częstotliwości i amplitudy wpływa na kształt fali wyjściowej. Kształt fali 1-3 kHz tego obwodu jest względnie normalny.
