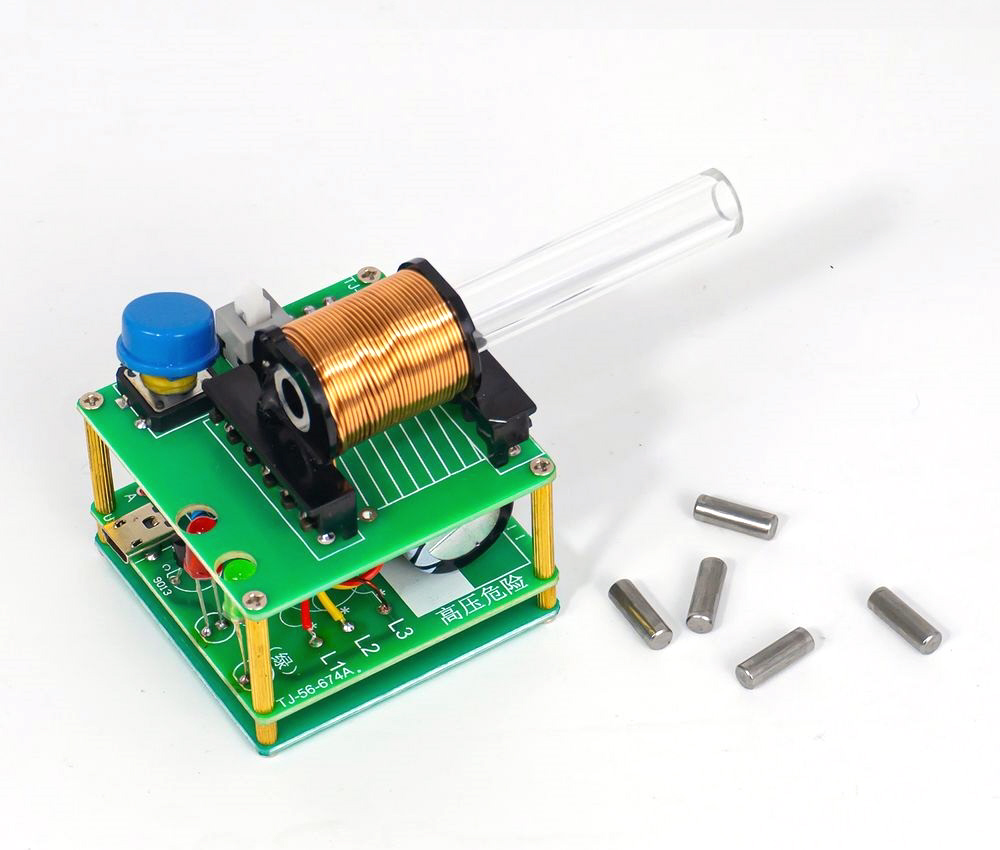

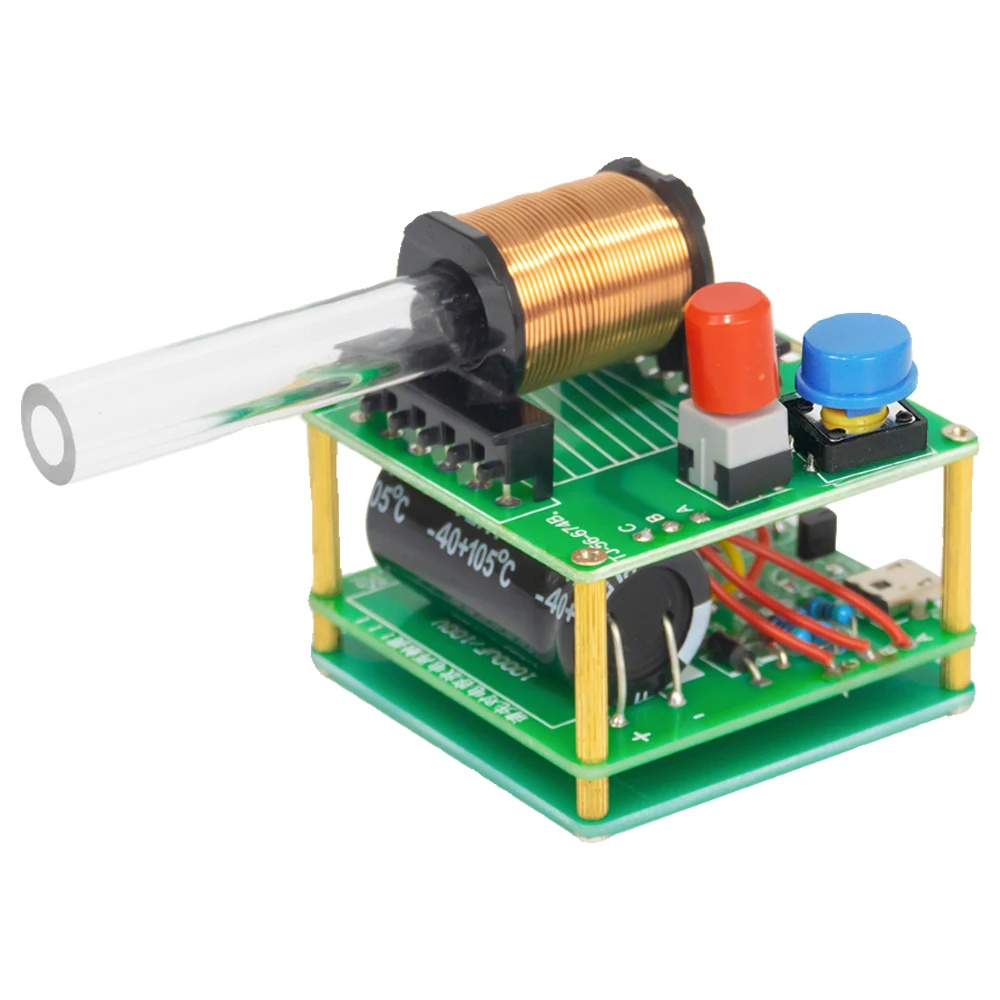

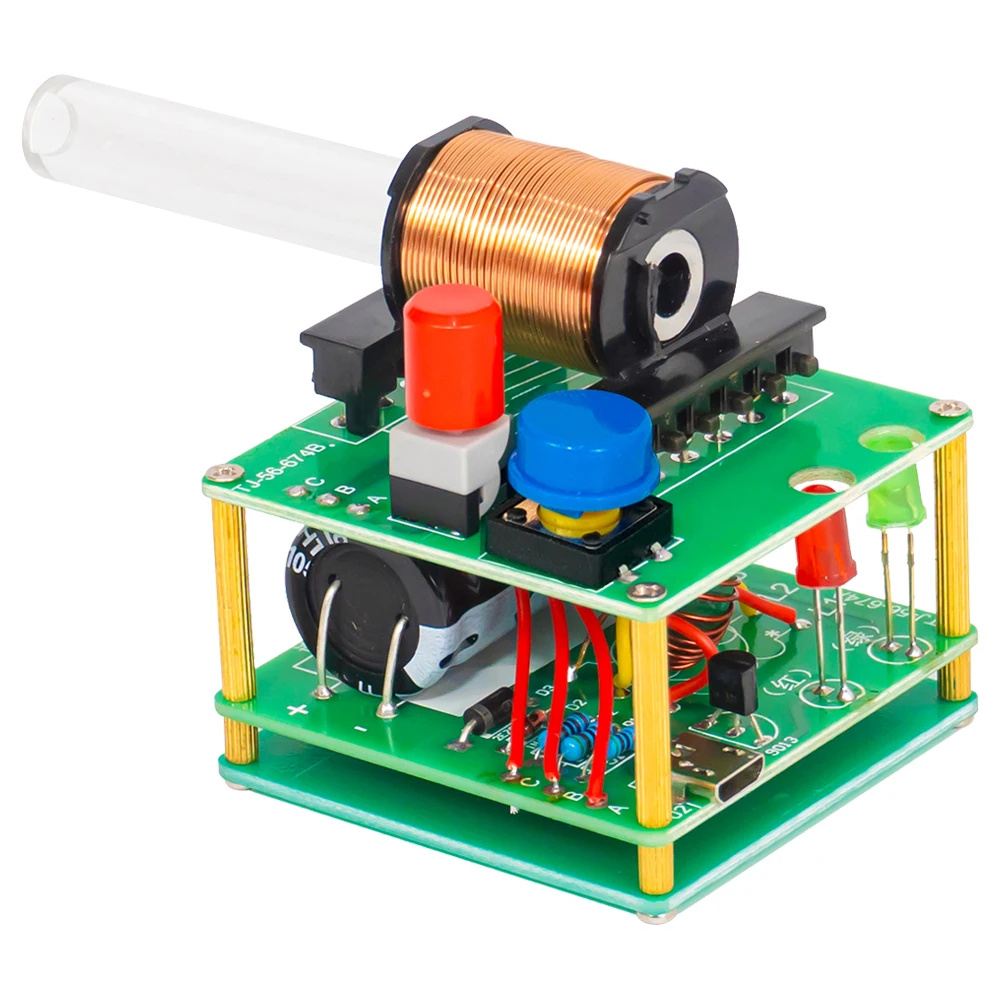

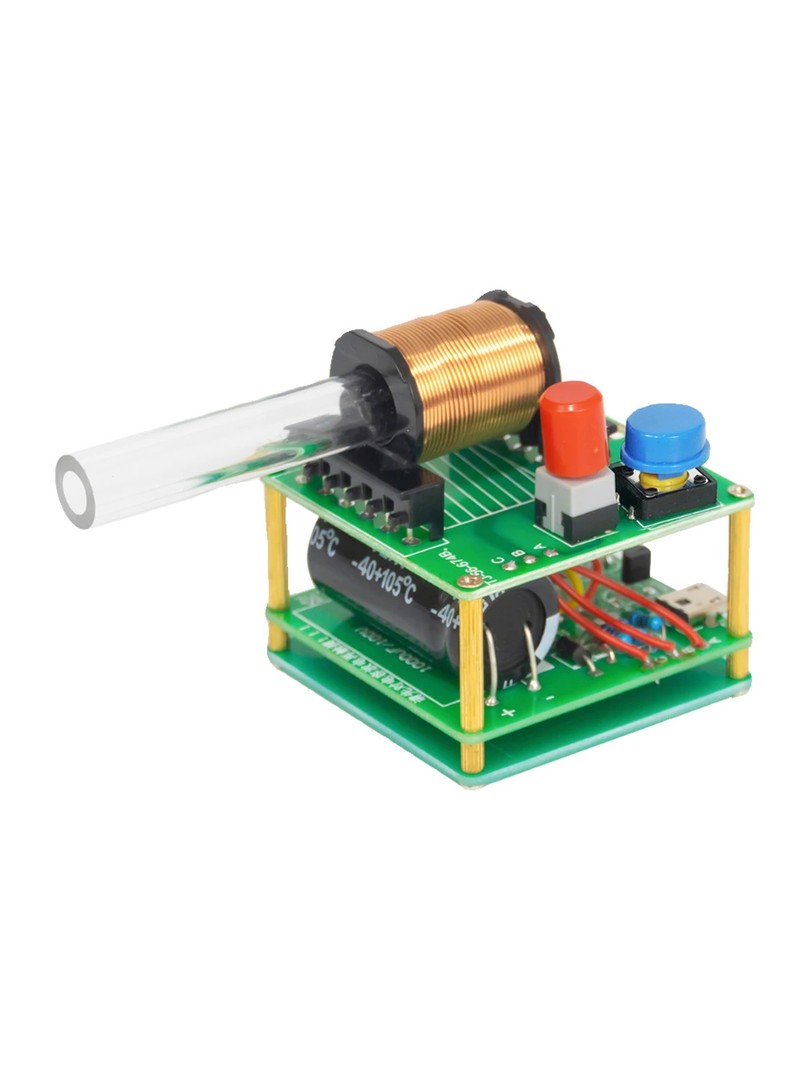

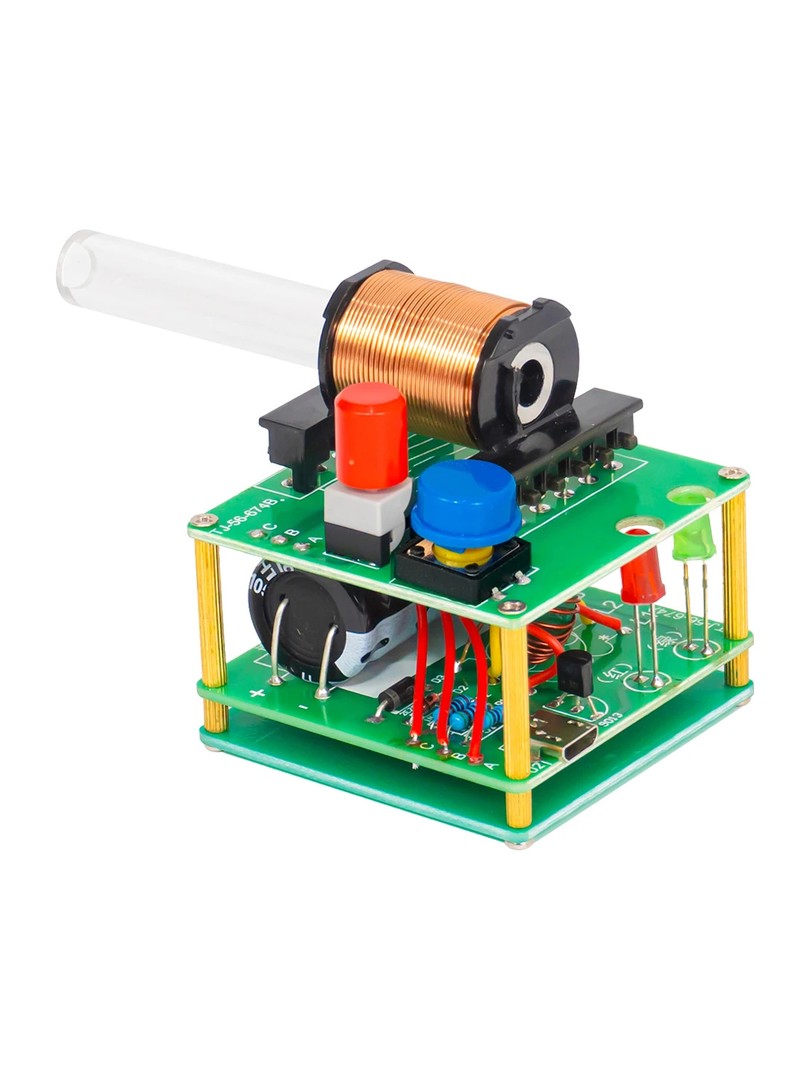

Zestaw do samodzielnego montażu eksperyment elektromagnetyczny DIY Kit

Zestaw do samodzielnego montażu pistoletu elektromagnetycznego Eksperyment z cewką wysokiego napięcia Boost Circuit

Przegląd produktów

Model produktu: TZ-TJ-56-674-1

Nazwa produktu: Zestaw modelu pistoletu elektromagnetycznego wysokiego napięcia 100 V

Eksperymentalny model elektromagnetycznego działa szynowego do samodzielnego montażu, demonstrujący zasady wystrzeliwania pocisków elektromagnetycznych. Wykorzystuje wysokonapięciowy obwód wzmacniający cewki do przyspieszania pocisków. Zasilany przez 5V USB (mikro interfejs), ładuje się do ~90-100V, wystrzeliwuje pociski ≥60cm. Charakteryzuje się szybkim ciągłym wystrzeliwaniem, wskaźnikami LED naładowania i zawiera 5 darmowych pocisków. Wymaga lutowania i montażu. Zaprojektowany do badań naukowych i eksperymentów z elektroniką - nie jest zabawką.

Przesyłka zawiera zdemontowane części, które muszą zostać zespawane przez klienta.

⚠️ KRYTYCZNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Wysokie napięcie: Wewnętrzne napięcie robocze osiąga 90-100 V - przekracza międzynarodowy standard bezpieczeństwa (36 V).
• Ryzyko porażenia prądem: NIE dotykaj wewnętrznych elementów elektronicznych, gdy są włączone. Wewnętrzne napięcie robocze tego urządzenia może osiągać 90-100 V, przekraczając międzynarodową normę bezpieczeństwa 36 V.
• Niebezpieczeństwo związane z kondensatorem: Kondensator magazynujący energię (1000µF/100V) utrzymuje niebezpieczny ładunek nawet po wyłączeniu zasilania.
• Wymagane rozładowanie: Kondensator należy zawsze rozładować przed przystąpieniem do rozwiązywania problemów lub obsługi.
• Nadzór: Dzieci poniżej 14 roku życia muszą korzystać z urządzenia pod nadzorem osoby dorosłej.
• Nigdy nie celować w oczy/twarz: Pociski mogą spowodować obrażenia - traktuj je z szacunkiem. Podczas strzelania nie należy kierować lufy na wrażliwe obszary, takie jak oczy.
• Ostrzeżenie o izolacji: Zewnętrzne elementy elektroniczne, takie jak cewki, mają cienką izolację - unikaj pocierania lub dotykania, aby zapobiec uszkodzeniom i wyciekom. Przełącznik jest również słabym punktem; jeśli jest odsłonięty, ryzyko jest jeszcze większe w wersjach bez obudowy.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-674-1
• Nazwa produktu: Zestaw do pistoletu elektromagnetycznego wysokiego napięcia 100 V
• Napięcie robocze: DC 5V (interfejs micro USB)
• Źródło zasilania: Kompatybilny z szybkim ładowaniem telefonów komórkowych 5V, powolnym ładowaniem i powerbankami
• Napięcie wewnętrzne: ~90-100 V (po wzmocnieniu obwodu)
• Magazynowanie energii: Kondensator 1000µF / 100V
• Odległość startowa: ≥60 cm (z odpowiednią regulacją)
• Czas ładowania: 8-12 sekund dla kolejnych strzałów (pierwsze ładowanie dłuższe)
• Wymiary produktu: 50 x 50 x 55 mm
• Dołączona amunicja: 5 darmowych pocisków (cylindryczne pręty ze stali węglowej)
• Elementy sterujące: Przełącznik zasilania (samoblokujący przełącznik K1), przycisk ognia (chwilowy przycisk dotykowy K2)
• Wskaźniki: Zielona dioda LED (zasilanie/ładowanie), czerwona dioda LED (gotowość do ładowania)

Opis produktu

Zestaw Electromagnetic Gun Model DIY Kit demonstruje zaawansowaną technologię wystrzeliwania elektromagnetycznego w eksperymentalnym formacie. W przeciwieństwie do tradycyjnego napędu opartego na prochu, ten zestaw wykorzystuje siłę Ampere'a generowaną przez pola elektromagnetyczne do przyspieszania metalowego pocisku.

Zasada działania

Elektromagnetyczny railgun to zaawansowane źródło energii kinetycznej wykorzystujące elektromagnetyczną technologię wystrzeliwania pocisków. W przeciwieństwie do tradycyjnych dział, które wykorzystują ciśnienie gazów pędnych do napędzania pocisku, elektromagnetyczny railgun wykorzystuje siłę Ampere'a generowaną przez pole elektromagnetyczne w systemie elektromagnetycznym do przyspieszenia metalowego pocisku, dając mu energię kinetyczną potrzebną do trafienia w cel. W porównaniu do tradycyjnych dział napędzanych prochem, elektromagnetyczne działa szynowe mogą znacznie zwiększyć prędkość i zasięg pocisków. Ten zestaw ma stosunkowo niską moc i nadaje się do eksperymentów.

Sekwencja działania

• Obwód Boost przekształca napięcie wejściowe 5 V na ~90-100 V DC
• Wysokie napięcie ładuje kondensator magazynujący energię (1000µF/100V)
• Po naciśnięciu przycisku ognia kondensator rozładowuje się przez cewkę
• Pole magnetyczne przyspiesza pocisk ze stali węglowej z lufy

Wydajność

• Odległość wystrzału: ≥60 cm przy odpowiedniej regulacji
• Szybkie strzelanie ciągłe: Możliwość szybkiego ładowania
• 8-12 sekund ładowania: Pomiędzy strzałami po pierwszym ładowaniu
• Zasilanie 5V USB: Standardowa ładowarka do telefonu lub power bank

Konstrukcja

• Kompaktowa konstrukcja 50x50x55 mm
• Wszystkie elementy przewlekane - wymaga lutowania
• Wejście zasilania micro USB
• Wskaźniki LED pokazują stan naładowania

Cechy i korzyści

• Uruchamianie elektromagnetyczne: Demonstruje siłę Ampere'a i zasady przyspieszenia elektromagnetycznego w praktycznym eksperymencie.
• High Voltage Boost: Wejście 5V konwertowane do ~90-100V wewnątrz - prawdziwa fizyka w akcji.
• Magazynowanie energii 1000µF: Wysokonapięciowy kondensator do potężnego rozładowania przez cewkę.
• Rapid Fire: Szybkie ładowanie między strzałami dla ciągłego eksperymentowania.
• Wskaźniki LED: Zielony = zasilanie włączone/ładowanie, Czerwony = gotowy do strzału - wyraźne wskazanie stanu.
• Zasilanie USB 5 V: Kompatybilna ze standardowymi ładowarkami do telefonów, szybkim ładowaniem, wolnym ładowaniem i powerbankami - wygodna i przenośna.
• Regulowana wydajność: Eksperymentuj z pozycją pocisku (zmiany o 1 mm), aby uzyskać optymalną odległość od krawędzi cewki.
• Wartość edukacyjna: Nauka o przetwornicach boost, kondensatorach, elektromagnetyzmie i ruchu pocisku.
• Zastosowanie eksperymentalne: Zaprojektowany do badań naukowych, edukacji elektronicznej i praktycznych eksperymentów.
• 5 darmowych pocisków: Zawiera cylindryczne pręty ze stali węglowej do natychmiastowego przetestowania.
• Szkolenie dydaktyczne: Nadaje się do szkolenia w zakresie elektroniki, praktycznych eksperymentów i innowacji eksperymentalnych.

Dane dotyczące wydajności (typowe)

Uwaga: Czas ładowania rozpoczyna się od drugiego naładowania kondensatora. Wszystkie wartości testowe są wartościami typowymi i służą wyłącznie jako odniesienie.

Instrukcja obsługi

Przygotowanie

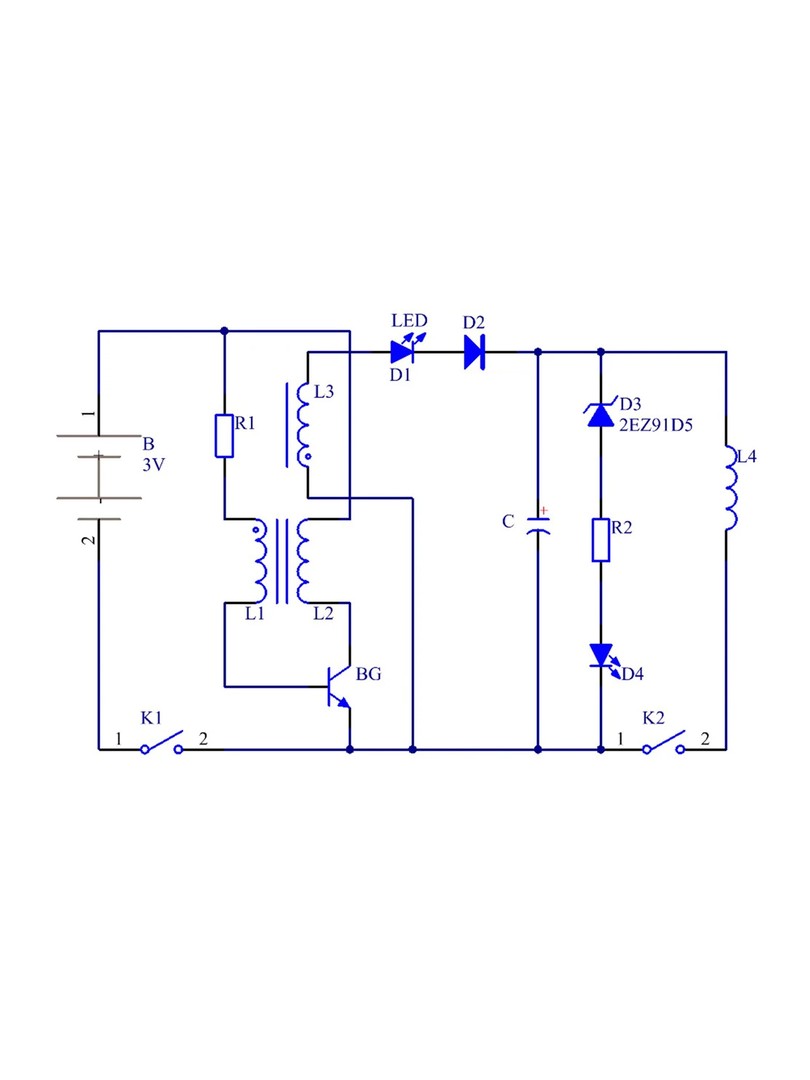

• Przylutuj wszystkie komponenty zgodnie ze schematem obwodu.
• Włóż 5 wolnych kul (pręty ze stali węglowej) - w zestawie.
• Podłącz źródło zasilania USB 5V (brak w zestawie).

Sekwencja odpalania

1. Włącz przełącznik zasilania (K1): Zaświeci się zielona dioda LED - obwód rozpocznie ładowanie kondensatora magazynującego energię.
2. Odczekaj 2-3 minuty (pierwsze ładowanie): Czerwona dioda LED zaświeci się (może zaświecić się słabo przy napięciu około 90 V lub może nie zaświecić się wcale; dopóki napięcie jest większe niż około 70 V, dioda może normalnie nadawać). Kondensator magazynujący energię jest w pełni naładowany - gotowy do strzału.
3. Włóż pocisk: Włóż cylindryczny pręt ze stali węglowej do tylnej części lufy pistoletu, upewniając się, że jego ogon znajduje się w jednej płaszczyźnie z zamkiem lufy (możesz eksperymentować, zmieniając pozycję o 1 mm na raz, aby znaleźć optymalną odległość od krawędzi cewki dla maksymalnej odległości wystrzału).
4. Zdecydowanie naciśnij przycisk strzału (K2): Pocisk opuszcza lufę, kończąc proces odpalania. Należy pamiętać, że naciśnięcie przycisku odpalania powinno być zdecydowane i należy go zwolnić tak szybko, jak to możliwe po naciśnięciu.
5. Odczekaj 8-12 sekund na naładowanie: Czerwona dioda LED zaświeci się ponownie - gotowy do następnego strzału. Kolejne strzały ładują się szybciej (8-12 sekund) niż pierwsze ładowanie.

Uwaga: Kolejne strzały ładują się szybciej (8-12 sekund) niż pierwsze ładowanie.

⚠️ INSTRUKCJE BEZPIECZEŃSTWA - PRZECZYTAJ PRZED UŻYCIEM

Zapobieganie porażeniu prądem

• Napięcie wewnętrzne osiąga 90-100 V - śmiertelny potencjał. NIE dotykaj wewnętrznych elementów elektronicznych, gdy są włączone.
• Zewnętrzna izolacja cewki jest cienka - unikaj pocierania lub dotykania, aby zapobiec uszkodzeniom i wyciekom.
• Styki przełącznika mogą być odsłonięte - należy obchodzić się z nimi ostrożnie.
• Wersje nieobudowane wiążą się z wyższym ryzykiem. Samodzielnie zmontowane płytki drukowane nieuchronnie zawierają błędy lub usterki. Na przykład, jeśli obwód doładowania działa normalnie, mógł już naładować napięcie kondensatora magazynującego energię (1000uF/100V) do wysokiej wartości, powodując ryzyko porażenia prądem.

Procedura rozładowania kondensatora

Przed przystąpieniem do rozwiązywania problemów lub obsługi płyty:

1. Za pomocą multimetru zmierzyć napięcie na zaciskach kondensatora magazynującego energię (1000µF/100V).
2. LUB użyj izolowanego przewodu z tworzywa sztucznego (odizoluj oba końce, aby odsłonić przewód miedziany) - przytrzymaj za plastikową izolację.
3. Dotknij obu zacisków kondensatora miedzianym przewodem w celu rozładowania.
4. Przed dotknięciem upewnij się, że napięcie spadnie do 0V. Po całkowitym uwolnieniu ładunku napięcie kondensatora spadnie do 0 V, a następnie można go bezpiecznie obsługiwać ręcznie.

Bezpieczeństwo pocisku

• Nigdy nie celuj w oczy lub twarz. Podczas strzelania nie należy kierować lufy na wrażliwe obszary, takie jak oczy.
• Nigdy nie celuj w ludzi lub zwierzęta.
• Pociski mogą spowodować obrażenia - traktuj je z szacunkiem.
• Dzieci poniżej 14 roku życia muszą korzystać z urządzenia pod nadzorem osoby dorosłej. Pomimo względnego bezpieczeństwa, podczas strzelania nie należy kierować lufy w stronę wrażliwych miejsc, takich jak oczy. Dzieci poniżej 14 roku życia powinny używać tego zestawu pod nadzorem osoby dorosłej!

Uwagi ogólne

• Jest to eksperymentalny zestaw edukacyjny - nie zabawka.
• Wyłącznie do badań naukowych i eksperymentów.
• Konstrukcja o niskiej mocy, ale nadal wymaga szacunku i ostrożności.

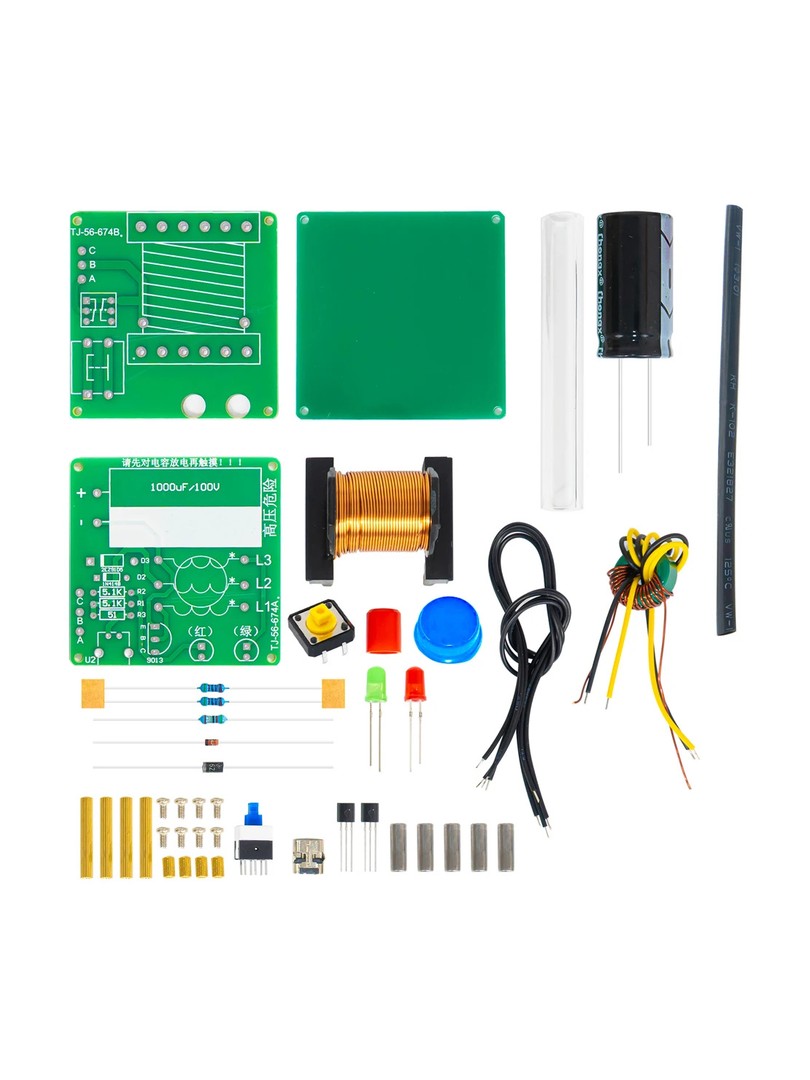

Zawartość opakowania

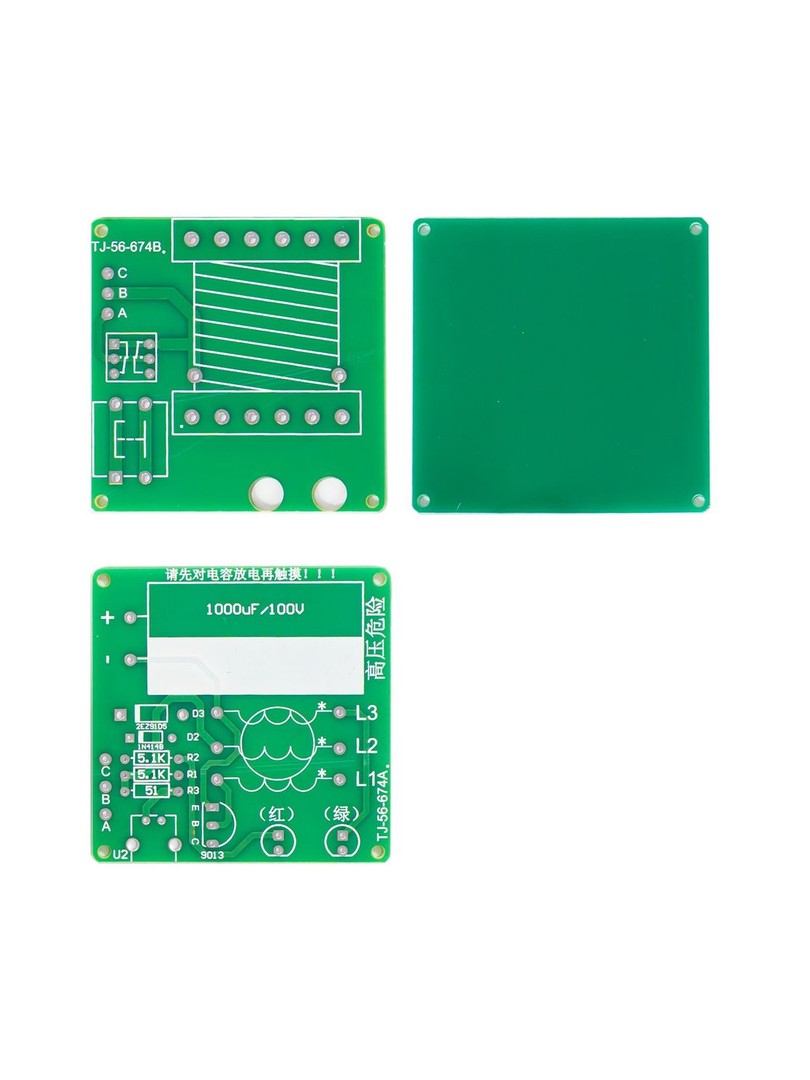

• 1x Główna płytka drukowana
• 1x Elementy obwodu Boost (transformator, tranzystory itp.)
• 1x Kondensator magazynujący energię (1000µF / 100V)
• 1x Cewka
• 1x Przełącznik zasilania (samoblokujący przełącznik K1)
• 1x Przycisk Fire (chwilowy przycisk dotykowy K2)
• 1x Zielona dioda LED (wskaźnik zasilania/ładowania)
• 1x Czerwona dioda LED (wskaźnik gotowości)
• 1x Interfejs zasilania micro USB
• 1x Lufa
• 5x Pociski ze stali węglowej - w zestawie
• Rezystory, diody i wszystkie niezbędne komponenty elektroniczne
• Instrukcja montażu

Uwaga: zasilacz USB 5 V nie wchodzi w skład zestawu.

Instrukcje zakupu - ważne zastrzeżenie

Ten zestaw (zdemontowane części) nie jest gotowym produktem i jest przeznaczony wyłącznie do badań naukowych i eksperymentów.

• Jakość komponentów: Niektóre zestawy zawierają wadliwe lub niespełniające norm komponenty, aby ocenić umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Rozwiązywanie problemów i pomiar wydajności komponentów pomoże poprawić odpowiednią wiedzę i umiejętności.
• Standardy wydajności: Nawet po złożeniu zestawu (rozmontowaniu części), jego specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Zachęcamy kupujących do przeprowadzenia własnych badań i ulepszeń w celu zwiększenia wydajności zmontowanego produktu.
• Docelowi odbiorcy: Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego produktu.
• Wymagania dotyczące umiejętności: Montaż i testowanie tego zestawu (zdemontowanych części) wymaga odpowiedniej wiedzy i umiejętności. Przed montażem zestawu należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne przed instalacją.
• Odpowiedzialność: Klienci nieposiadający niezbędnej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu; w przeciwnym razie będą ponosić wyłączną odpowiedzialność za wszelkie wynikające z tego zagrożenia. Zakup tego zestawu (zdemontowanych części) oznacza akceptację powyższych instrukcji.

Zastosowania

• Edukacja w zakresie fizyki: Demonstracja zasad przyspieszenia elektromagnetycznego i siły Ampere'a.
• Szkolenie z elektroniki: Nauka o przetwornicach podwyższających napięcie, kondensatorach, obwodach wysokiego napięcia i projektowaniu cewek.
• Fizyka eksperymentalna: Testowanie prędkości pocisku, odległości i optymalizacji cewki z regulacją położenia.
• Projekty na targi nauki: Imponująca demonstracja elektromagnetyzmu dla zaawansowanych uczniów.
• Zaawansowana praktyka lutowania: Komponenty przewlekane z uwzględnieniem wysokiego napięcia.
• Eksperymenty dla hobbystów: Tylko dla doświadczonych entuzjastów elektroniki, z zachowaniem ścisłych zasad bezpieczeństwa.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Przesyłka składa się ze zdemontowanych części, które muszą zostać zespawane przez klienta.
• Nie jest to produkt gotowy: Przeznaczony wyłącznie do badań naukowych i eksperymentów.
• Różnice w komponentach: Niektóre zestawy mogą zawierać celowo wadliwe lub niespełniające norm komponenty w celu przetestowania umiejętności rozwiązywania problemów.
• Poziom umiejętności: Zaawansowany - wymaga dobrych umiejętności lutowania, wiedzy z zakresu elektroniki i ścisłej świadomości bezpieczeństwa.
• Zastrzeżenie dotyczące wydajności: Nawet po montażu specyfikacje mogą nie spełniać standardów gotowego produktu - kupujący mogą szukać ulepszeń.
• Odpowiedzialność: Klienci bez odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób montażu. Zakup oznacza akceptację pełnej odpowiedzialności.
• Nadzór: Dzieci poniżej 14 roku życia wymagają nadzoru osoby dorosłej.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej orientacji diod, kondensatorów i tranzystorów.
