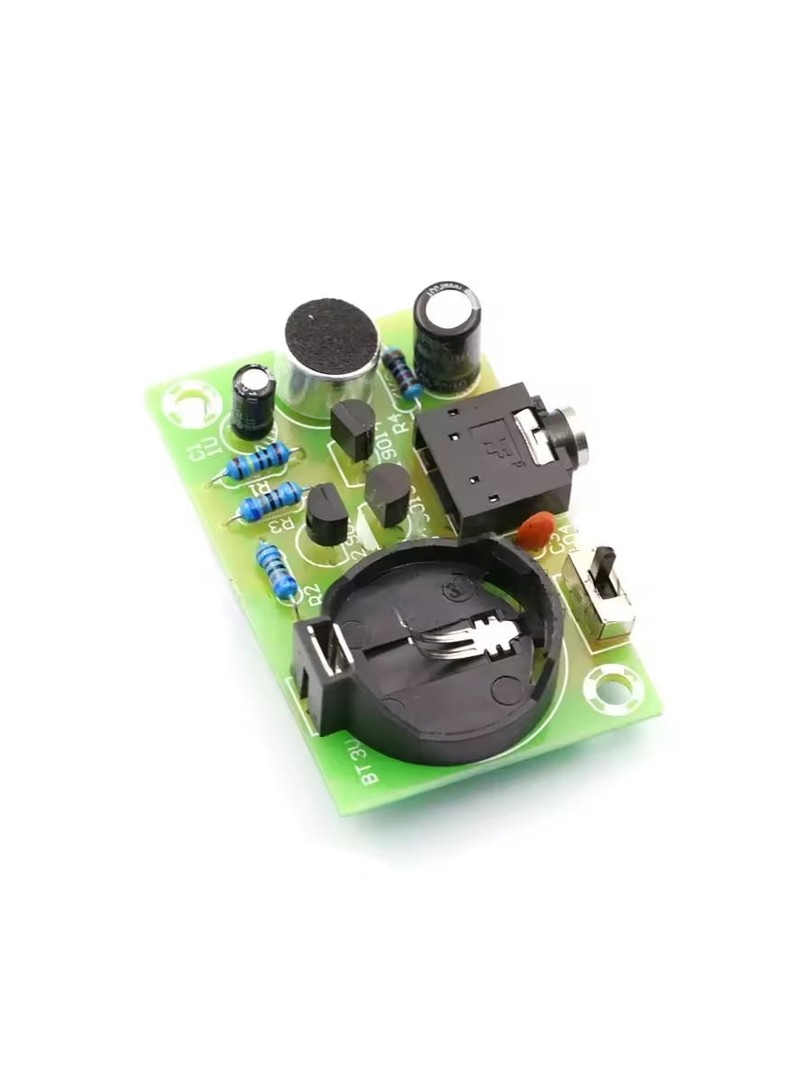

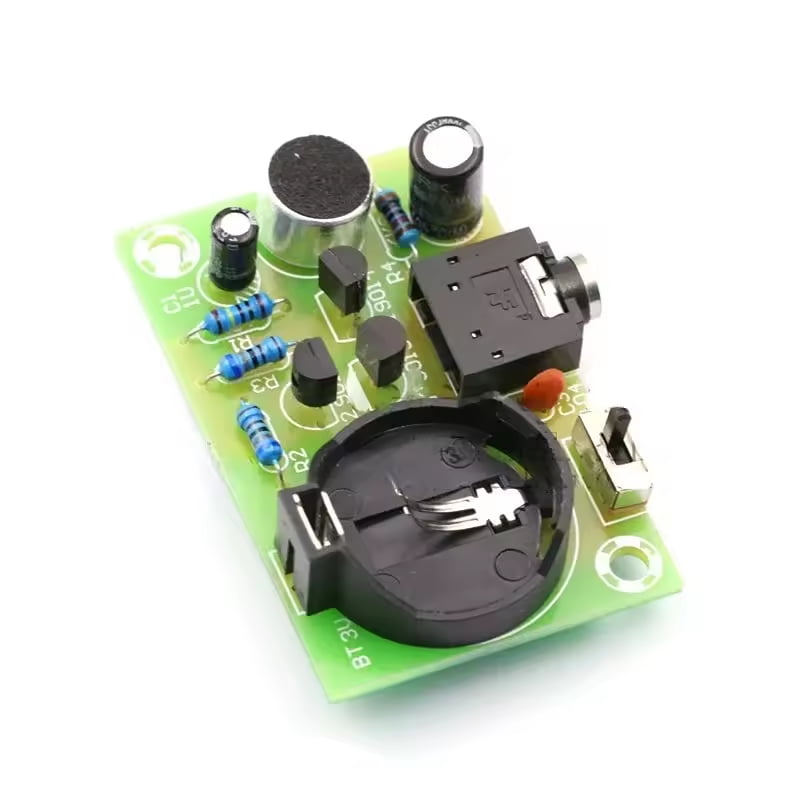

Zestaw do samodzielnego montażu aparat słuchowy DIY Kit

Wysokiej jakości zestaw do samodzielnego montażu aparatu słuchowego

Zestaw dla majsterkowiczów przeznaczony jest dla studentów, hobbystów i instytucji edukacyjnych. Zbudowany z dyskretnych komponentów, oferuje praktyczną możliwość nauki analogowego wzmacniania dźwięku podczas tworzenia działającego aparatu słuchowego o wysokiej czułości. Obwód posiada konstrukcję z ujemnym sprzężeniem zwrotnym i wysokiej jakości mikrofon elektretowy, umożliwiający czysty i wzmocniony odbiór dźwięku z odległości do 10 metrów. Wystarczy przylutować wszystkie komponenty zgodnie z instrukcjami, podłączyć baterię 3 V i podłączyć słuchawki.

Główne cechy

• Prosta konstrukcja analogowa wykorzystująca elementy dyskretne
• Mikrofon elektretowy o wysokiej czułości i zasięgu odbioru 10 metrów
• Zawiera ujemne sprzężenie zwrotne dla stabilnego dźwięku o wysokiej wierności
• Bezpośrednie zasilanie słuchawek mono lub stereo
• Idealny dla studentów uczących się elektroniki i lutowania
• Może być również używany jako wzmacniacz do czytania lub pomoc w recytacji w języku angielskim

Zasada działania

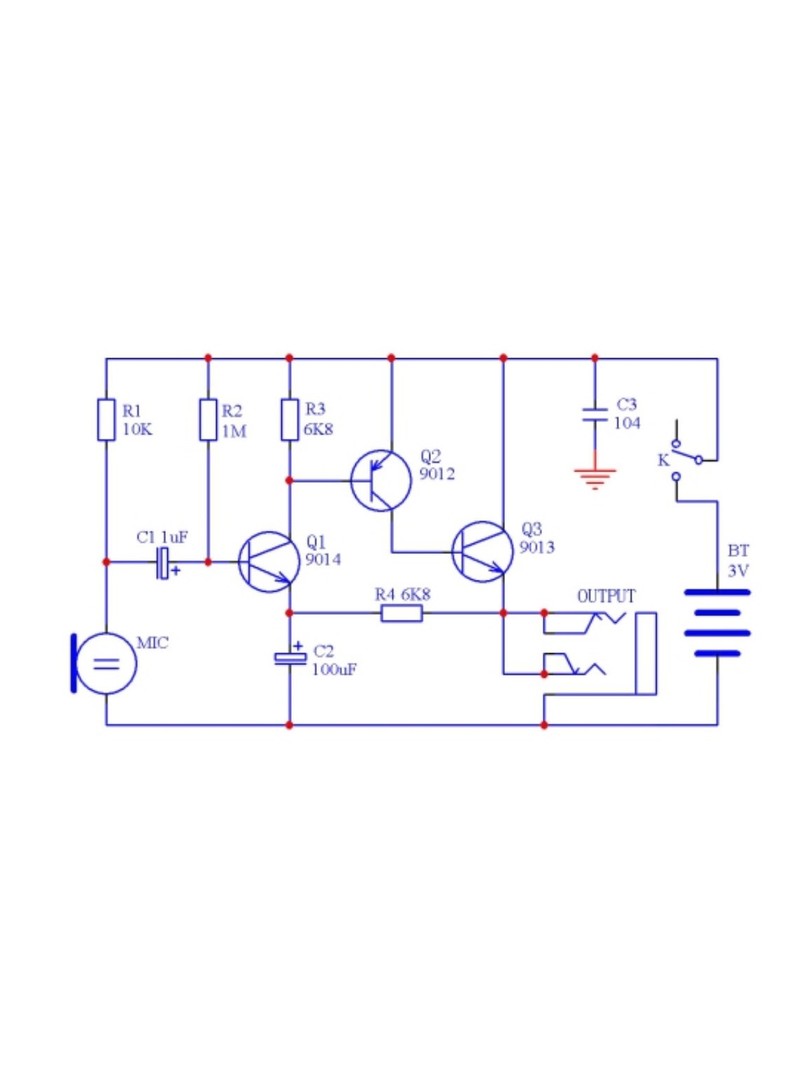

Mikrofon elektretowy przekształca dźwięk w sygnał elektryczny, który jest wzmacniany przez szereg tranzystorów (Q1, Q2, Q3). Końcowy sygnał zasila podłączone słuchawki. Rezystor sprzężenia zwrotnego zapewnia stabilność wyjścia.

Dane techniczne

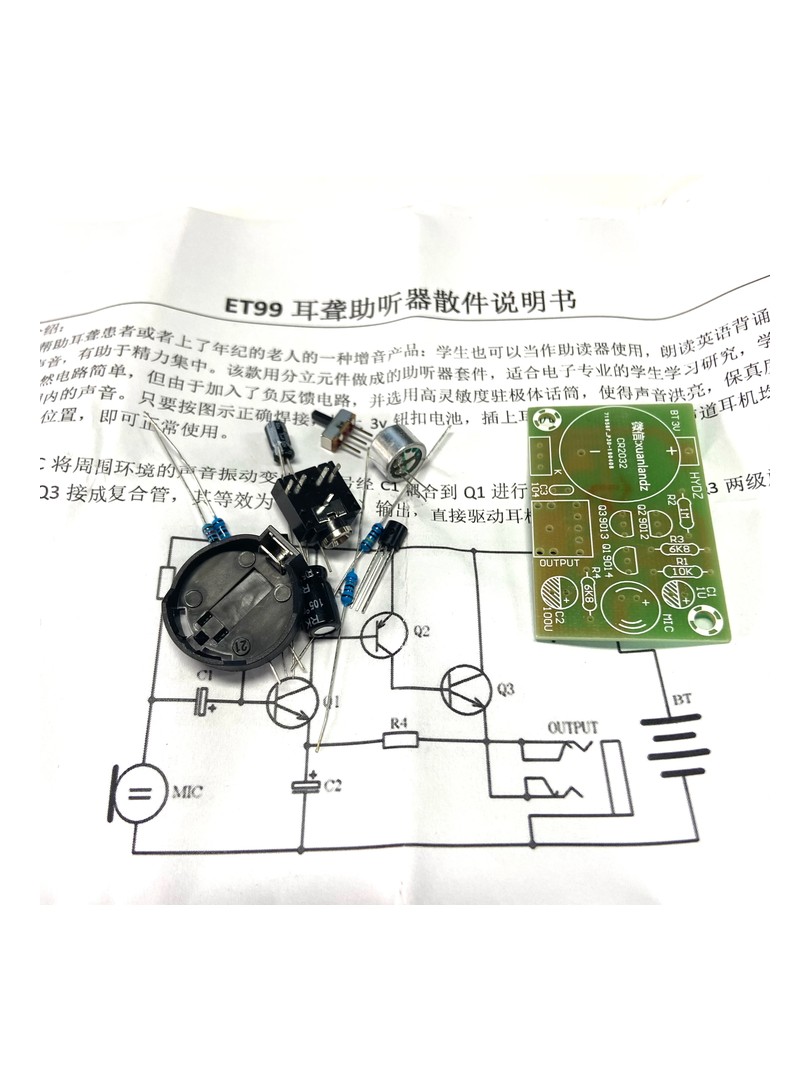

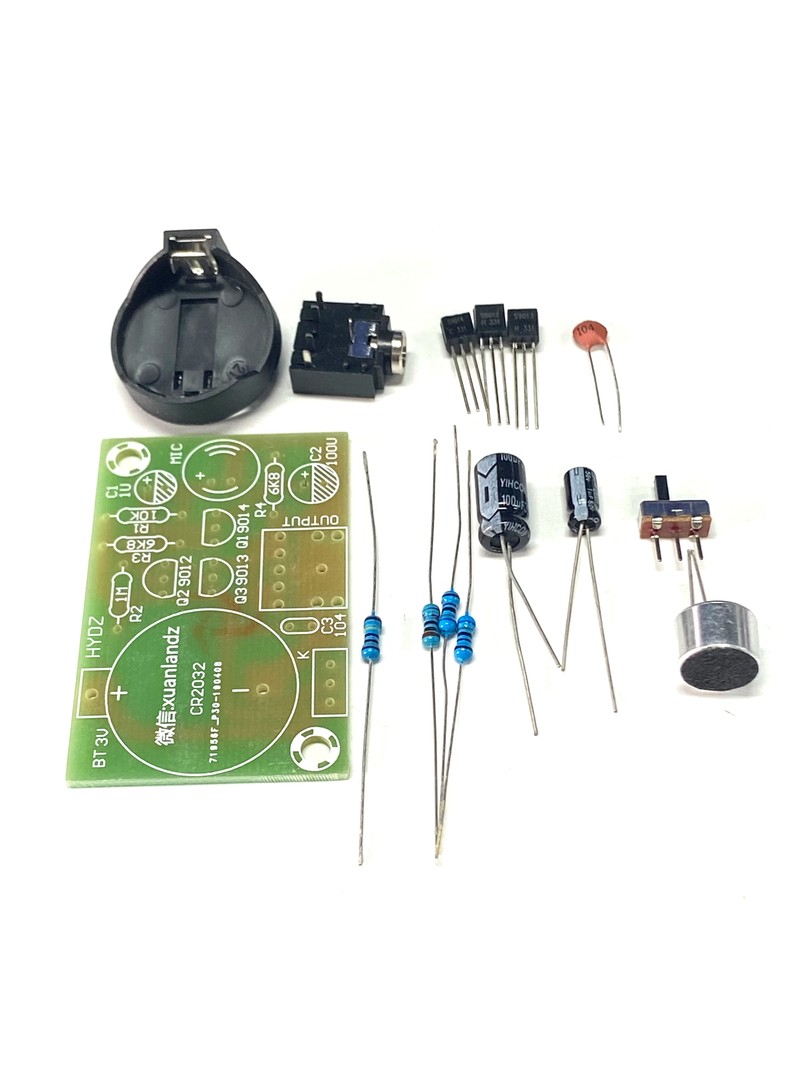

Zestaw zawiera

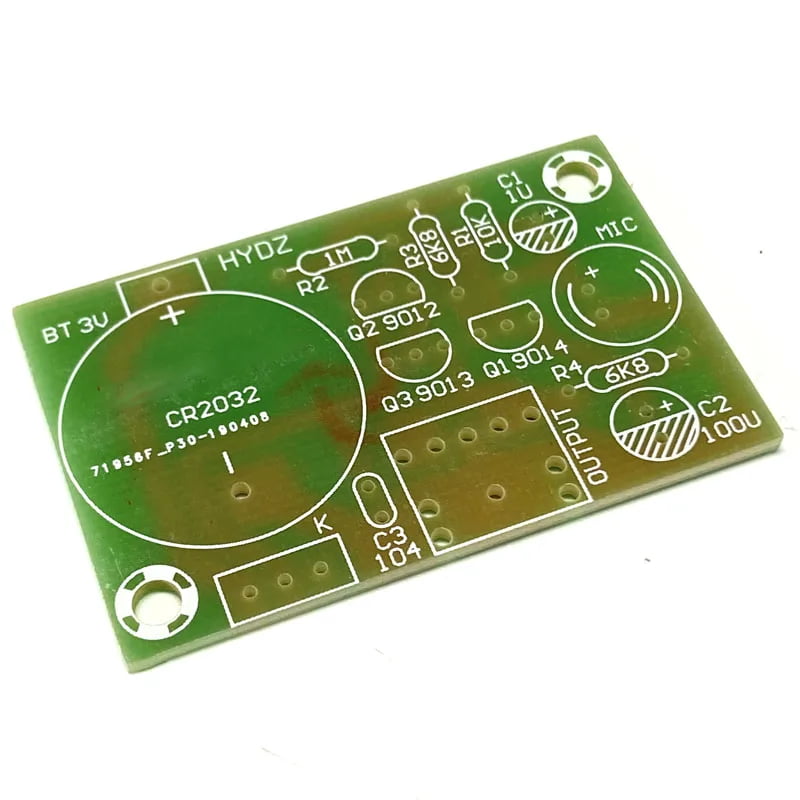

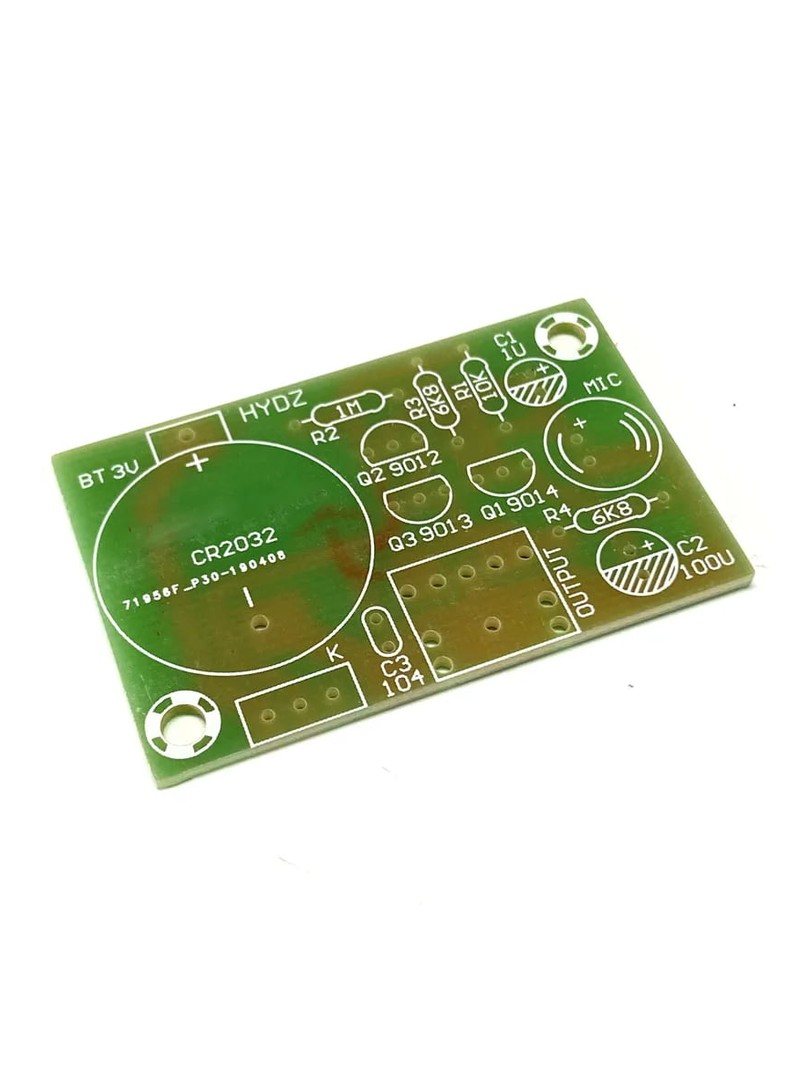

• 1 × PCB (płytka drukowana)
• 1 × mikrofon elektretowy
• 3 × tranzystory (Q1, Q2, Q3)
• 1 × gniazdo słuchawkowe
• 4 × rezystory (R1-R4)
• 3 × kondensatory (C1-C3)
• 1 × przełącznik suwakowy
• 1 × Uchwyt na baterię (na ogniwo guzikowe 3 V)
• 1 × Zestaw lutowalnych złączy i komponentów

Uwagi

• Zestaw wymaga ręcznego lutowania. Początkujący powinni pracować pod nadzorem.
• Należy zapewnić prawidłową orientację wszystkich spolaryzowanych komponentów.
• Wszystkie części są nowe, ale zaleca się wstępne sprawdzenie komponentów za pomocą multimetru.
• Słuchawki i baterie nie są dołączone.
• Po prawidłowym zmontowaniu obwód działa bez dalszego debugowania.
