Zestaw DIY samodzielny montaż robota śledzącego linię D2-8 z 74LS00 i IR

Kod produktu: 5905973215329
Producent: ProRock
24.00 PLN
Przesyłka do paczkomatu InPost
U ciebie w 1-2 dni!
Bezpłatnie
Informacje o importerze

Importer: ALTWAY(PL) Sp. z o.o.

Numer partii: zobacz na opakowaniu

Adres: Aleja Grunwaldzka 212, 80-266 Gdańsk, Polska

Kontakt: bok@altway.pl, Telefon: +48 588 810 078

Zapewniamy zgodność z rozporządzeniem UE 2023/988 (GPSR) oraz innymi obowiązującymi normami.

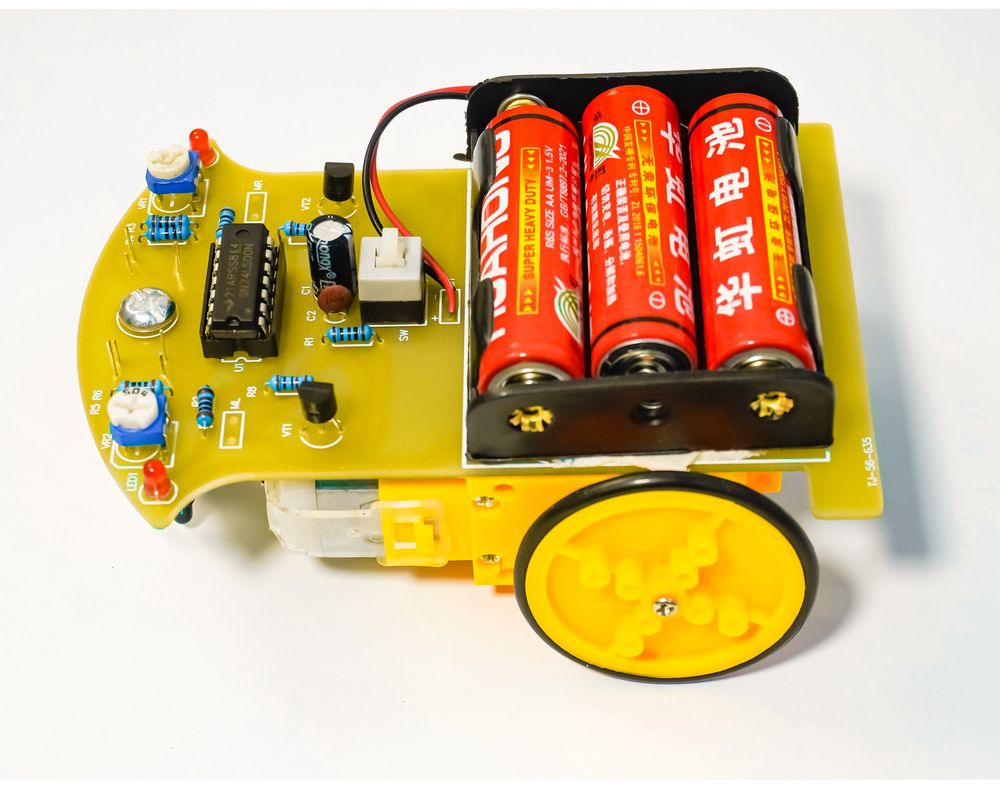

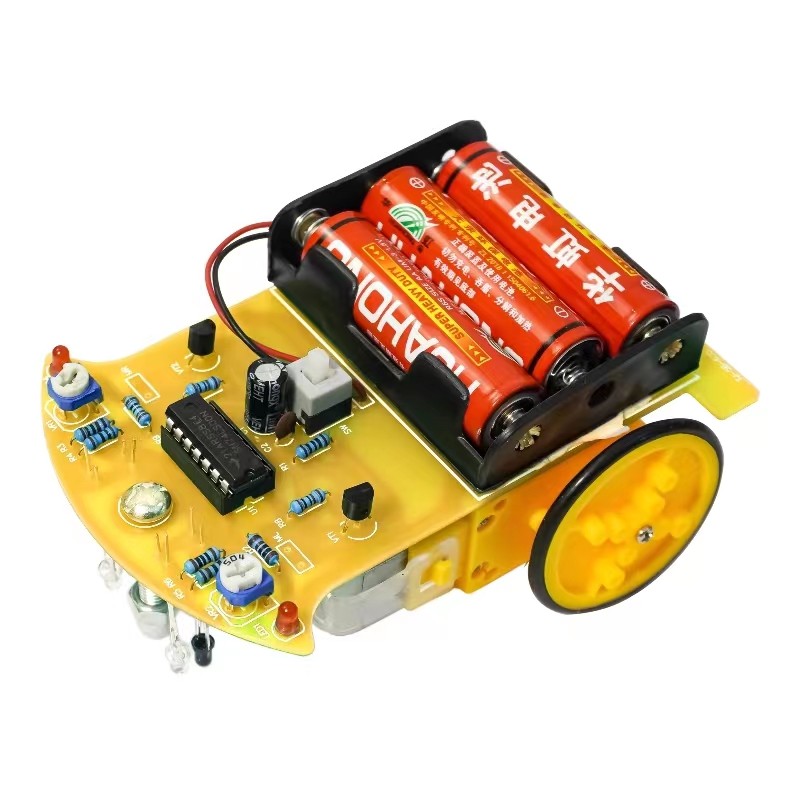

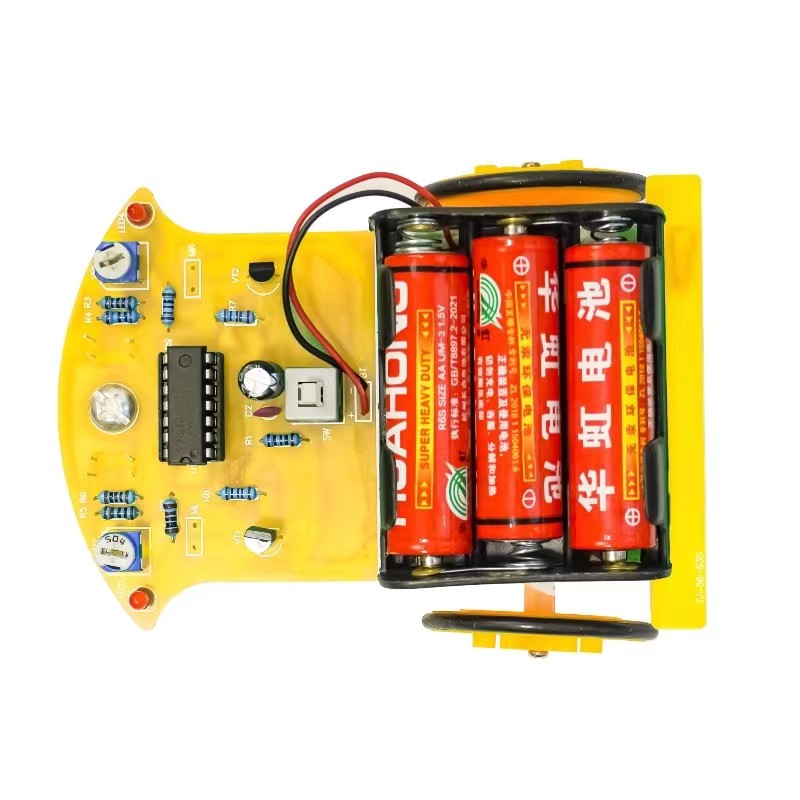

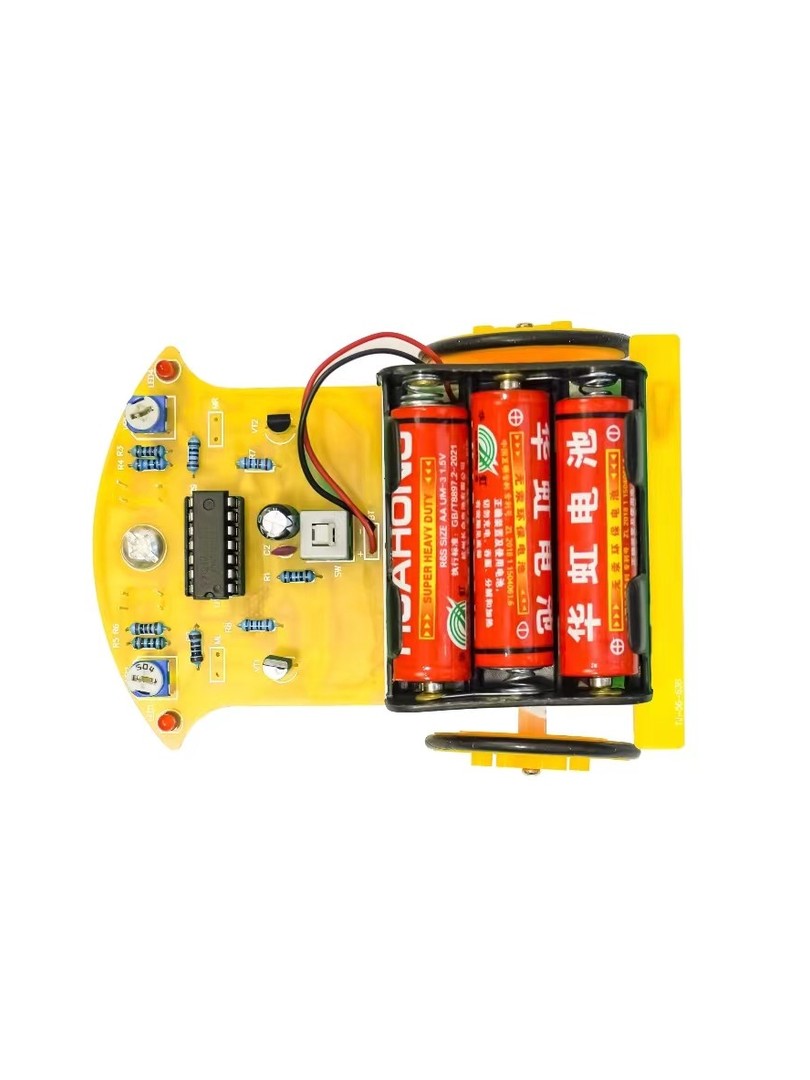

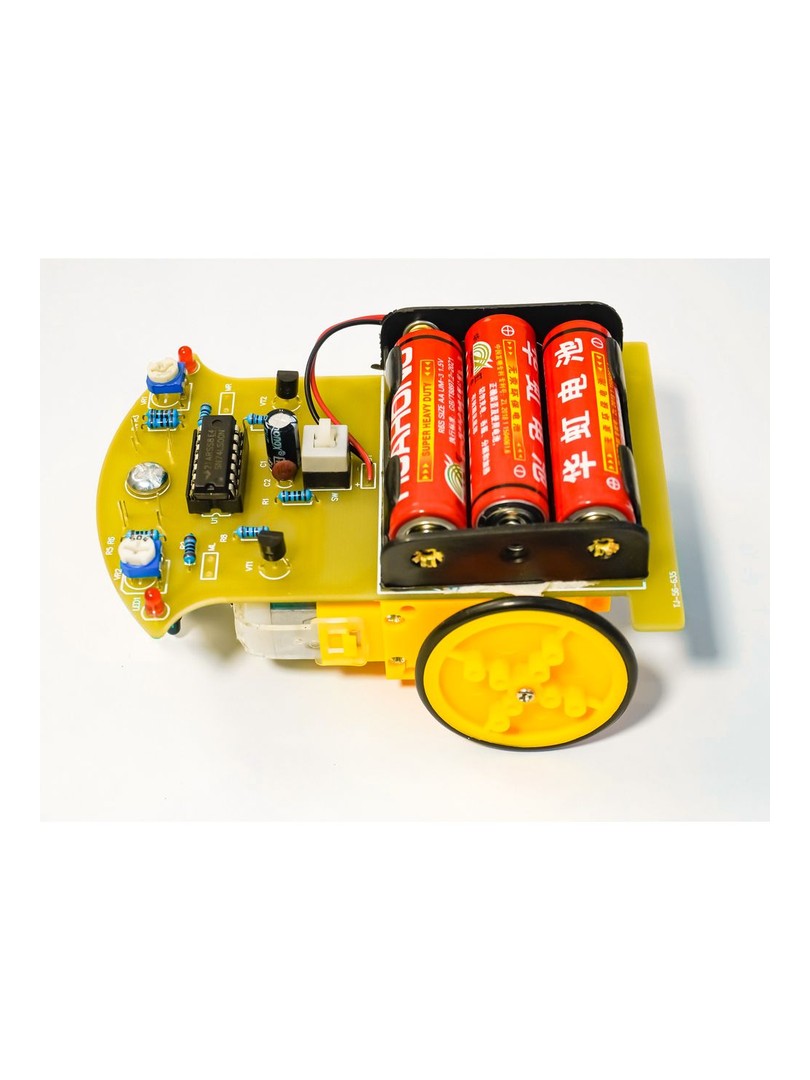

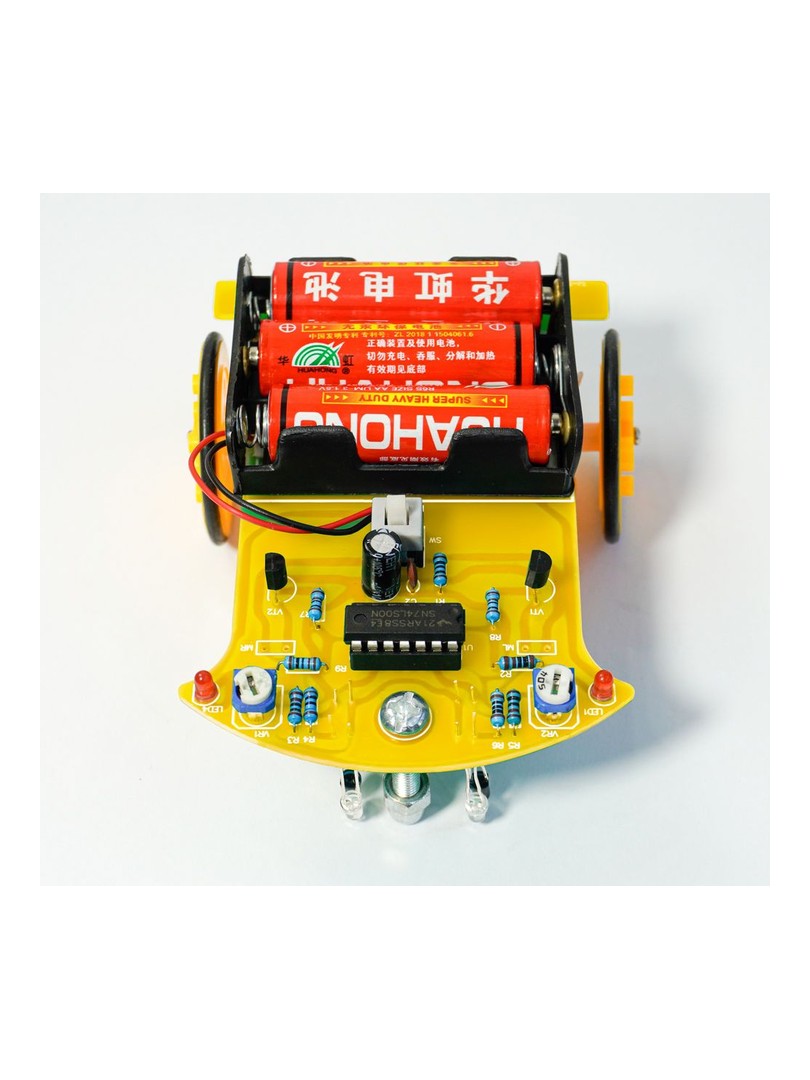

Zestaw DIY do samodzielnego montażu robota śledzącego linię D2-8 z 74LS00 i IR

Przegląd produktów

Model produktu: TJ-56-635

Nazwa produktu: D2-8 Intelligent Line-Following Car DIY Kit - 74LS00 NAND Gate Infrared Tracking Teaching and Training Soldering Assembly (Zestaw do samodzielnego montażu inteligentnego robota podążającego za linią)

Klasyczny zestaw do samodzielnego montażu robota podążającego za linią opartego na układzie 74LS00 NAND Gate. Ten niezmontowany zestaw wykorzystuje technologię podczerwieni do wykrywania i śledzenia czarnego toru na białej powierzchni. Zaprojektowany do nauczania i szkolenia, zapewnia praktyczne doświadczenie w lutowaniu, montażu obwodów elektronicznych i podstawowych zasadach robotyki.

D2-8 to zestaw inteligentnego pojazdu śledzącego zaprojektowany w celu zademonstrowania zasad automatycznego sterowania i technologii podążania za linią. W przeciwieństwie do robotów opartych na mikrokontrolerach, ten zestaw wykorzystuje podejście oparte na czystym obwodzie logicznym opartym na układzie bramki NAND 74LS00, zapewniając unikalny wgląd w to, jak logika cyfrowa może podejmować decyzje.

Kluczowe specyfikacje

  • Nazwa produktu: Inteligentny zestaw samochodowy D2-8
  • Model produktu: TJ-56-635
  • Główny układ scalony: 74LS00 (poczwórna 2-wejściowa bramka NAND)
  • Zasilanie: DC 3-4.5V (3x baterie AA, brak w zestawie)
  • Temperatura pracy: -25°C ~ 85°C
  • Wilgotność robocza: 5% ~ 95% RH
  • Rozmiar płytki drukowanej: 74 x 106 mm
  • Wymagana szerokość ścieżki: 16 mm czarna ścieżka na białym tle
  • Główna funkcja: Automatycznie podąża za czarnymi ścieżkami, wykorzystując zasadę odbicia podczerwieni
  • Poziom umiejętności: Średnio zaawansowany (wymaga lutowania i montażu mechanicznego)

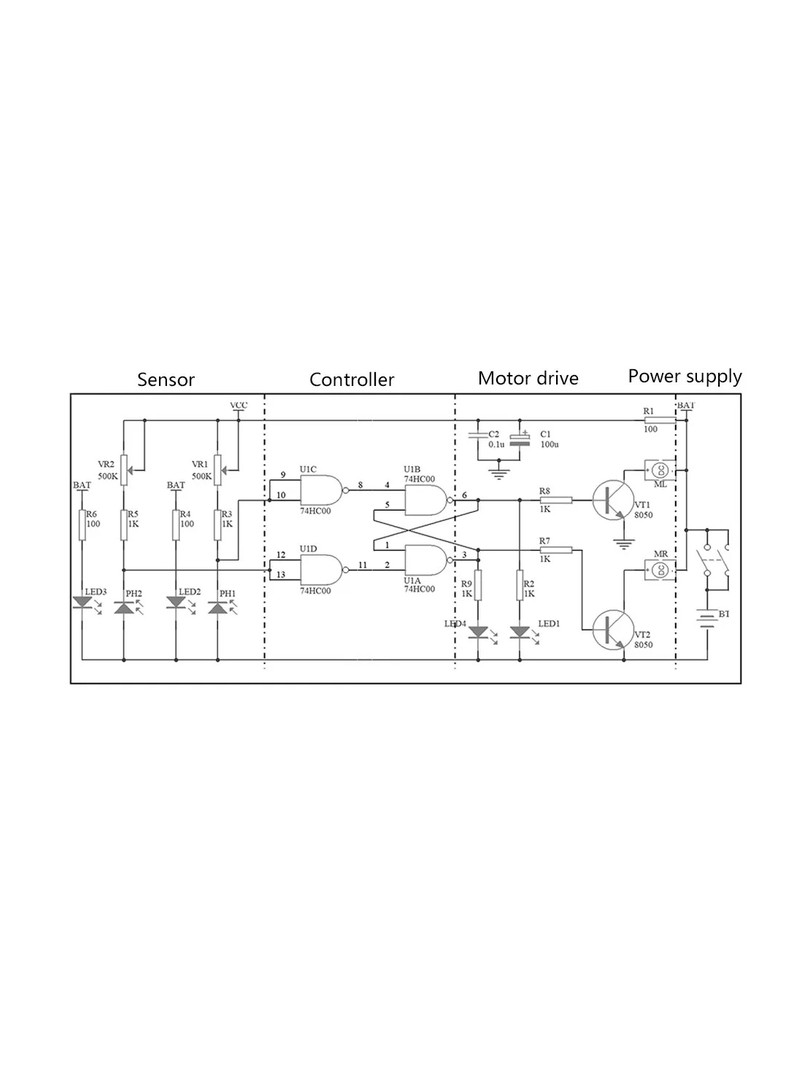

Zasada działania

Zestaw działa na zasadzie odbicia światła. Biała powierzchnia odbija więcej światła, podczas gdy czarna powierzchnia je pochłania. Samochód wykorzystuje diody LED na podczerwień jako źródła światła do oświetlania podłoża. Fototranzystory wykrywają intensywność odbitego światła, a zmiany ich rezystancji określają, czy samochód jedzie po białej powierzchni. Po wykryciu czarnej ścieżki (wskazującej, że samochód znajduje się poza torem lub przekracza linię), silnik po tej stronie zwalnia lub zatrzymuje się, a odpowiednia zielona dioda LED wyłącza się. To działanie różnicowe kieruje samochód z powrotem na tor, umożliwiając mu automatyczne podążanie nawet po zakrzywionych ścieżkach.

Cechy i korzyści

  • Klasyczna konstrukcja Line Follower: Wykorzystuje diody emitujące i odbierające podczerwień do wykrywania kontrastu toru i automatycznego prowadzenia robota wzdłuż czarnych linii.
  • Cyfrowa kontrola logiczna: Zbudowany w oparciu o układ scalony bramki NAND 74LS00, oferujący praktyczną aplikację do nauki cyfrowych obwodów logicznych i tego, jak bramki logiczne mogą podejmować decyzje.
  • Kompletny zestaw do samodzielnego montażu: Zawiera wszystkie komponenty elektroniczne, płytkę drukowaną, silniki, koła i części mechaniczne. Wymagane pełne lutowanie i montaż.
  • Podwójne czujniki podczerwieni: Wyposażony w dwa zestawy par nadajnik/odbiornik podczerwieni do dokładnego wykrywania toru i sterowania kierunkiem jazdy.
  • Wskaźniki wizualne: Diody LED pokazują stan czujnika - wskazują, kiedy czujniki wykrywają czarny tor.
  • Regulowana czułość: Wbudowane potencjometry umożliwiają precyzyjne dostrojenie w celu zapewnienia niezawodnego działania w różnych warunkach na torze.
  • Kierunek edukacyjny: Idealny do szkolnych programów STEM, laboratoriów uniwersyteckich i kursów szkoleniowych z elektroniki w celu nauczania lutowania, teorii obwodów, łączenia czujników i podstaw robotyki.
  • Czysty obwód logiczny: W przeciwieństwie do robotów opartych na mikrokontrolerach, ten zestaw wykorzystuje logikę analogowo-cyfrową, zapewniając unikalny wgląd w podejmowanie decyzji w oparciu o sprzęt.

Opis produktu

D2-8 to inteligentny zestaw do śledzenia pojazdów zaprojektowany w celu zapoznania studentów i hobbystów z podstawami robotyki i elektroniki. W przeciwieństwie do robotów opartych na mikrokontrolerach, ten zestaw wykorzystuje czysto analogowo-cyfrowe podejście logiczne oparte na układzie scalonym bramki NAND 74LS00, zapewniając unikalny wgląd w to, jak obwody logiczne mogą podejmować decyzje.

Zestaw działa na prostej, ale skutecznej zasadzie: podczerwone diody LED świecą na powierzchnię, a fototranzystory wykrywają ilość odbitego światła. Biała powierzchnia odbija więcej światła, podczas gdy czarna linia je pochłania. Ta różnica w odbiciu jest przetwarzana przez obwód w celu sterowania dwoma niezależnymi silnikami, kierując samochód tak, aby pozostawał wyśrodkowany na torze.

Montaż zestawu wymaga lutowania komponentów na płytce drukowanej, instalowania kół zębatych i kół oraz ostrożnego ustawiania czujników. Proces ten uczy praktycznych umiejętności w zakresie montażu obwodów, konstrukcji mechanicznej i systematycznego debugowania.

Zawartość opakowania

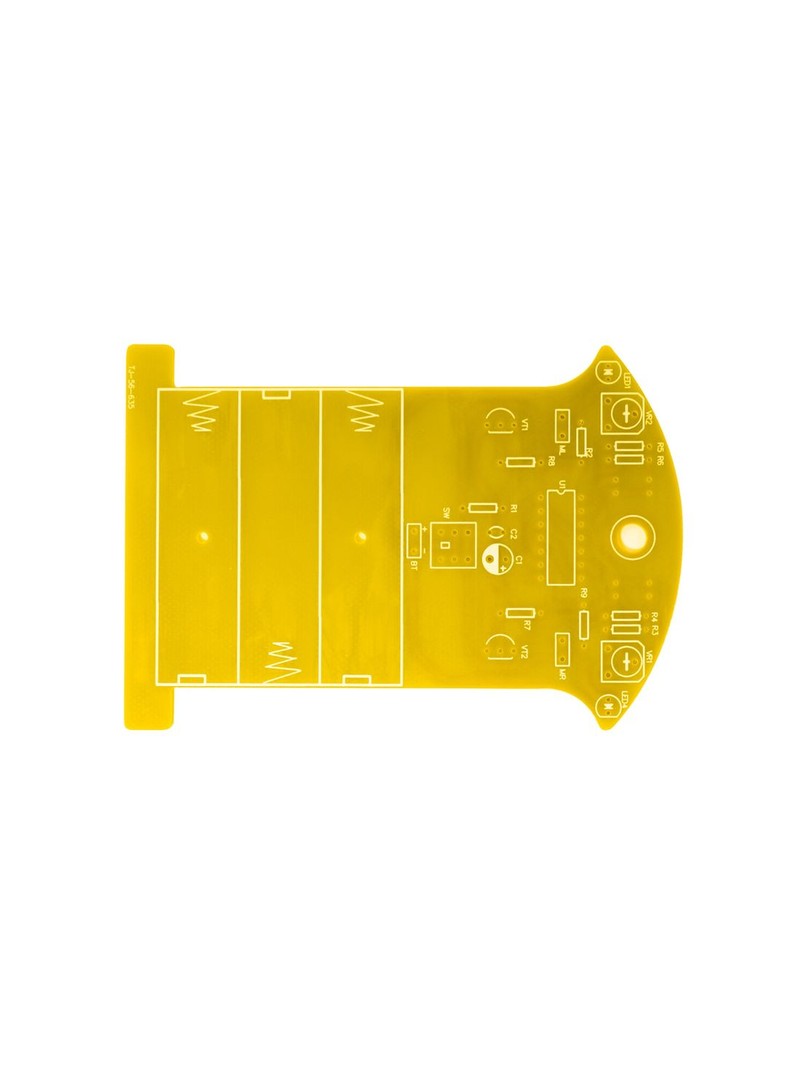

  • 1x główna płytka drukowana (włókno szklane)
  • 1x układ scalony bramki NAND 74LS00 (lub 74HC00)
  • 1x 14-pinowe gniazdo IC
  • 2x Silniki przekładni z przewodami
  • 2x Koła z silikonowymi oponami
  • 1x uniwersalne kółko kulkowe
  • 2x Emitery LED na podczerwień (3,0 mm)
  • 2x Fototranzystorowe odbiorniki podczerwieni (3,0 mm)
  • 2x czerwone diody wskaźnikowe LED (3,0 mm)
  • 2x potencjometry (do regulacji czułości)
  • 2x Tranzystory (do napędu silnika)
  • 1x Przełącznik suwakowy
  • 1x Uchwyt baterii (na 3x baterie AA)
  • Rezystory, kondensatory, śruby, nakrętki i wszystkie niezbędne elementy pasywne
  • Instrukcja obsługi / przewodnik montażu

Uwaga: Baterie nie są dołączone do zestawu.

Podsumowanie instrukcji montażu

Pełny proces montażu podzielony jest na trzy etapy:

Montaż obwodu

  • Przylutuj wszystkie rezystory, gniazdo IC, przełącznik, potencjometry, tranzystory, kondensatory i diody LED wskaźnika do płytki zgodnie z oznaczeniami na sitodruku.
  • Zainstaluj uchwyt baterii, zapewniając prawidłową polaryzację (czerwony przewód dodatni).
  • Zamontuj koło uniwersalne.

Montaż mechaniczny

  • Załóż silikonowe opony na koła.
  • Przymocuj koła do silników skrzyni biegów.
  • Zamontuj silniki na płytce drukowanej i przylutuj ich przewody do wyznaczonych padów.

Debugowanie pojazdu

  • Przetestuj obwód napędu silnika przed włożeniem układu scalonego.
  • Zainstaluj układ scalony 74LS00 w gnieździe.
  • Wyreguluj potencjometry, aby skalibrować czułość czujnika w celu niezawodnego śledzenia linii.

Zastosowania edukacyjne

  • Szkolne programy STEM i kluby robotyki
  • Uniwersyteckie laboratoria elektroniki i inżynierii
  • Trening lutowania i montażu obwodów
  • Demonstracja cyfrowego obwodu logicznego (bramka NAND 74LS00)
  • Łączenie czujników i przetwarzanie sygnałów
  • Podstawy sterowania silnikiem i robotyki
  • Kursy szkoleniowe z zakresu elektroniki zawodowej

Ważne uwagi i ostrzeżenia

  • Status zestawu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania, montażu mechanicznego i kalibracji. Nie jest to gotowa do uruchomienia zabawka.
  • Baterie nie są dołączone: Wymaga 3 baterii AA do działania.
  • Wymagania wstępne: Podstawowe umiejętności lutowania, umiejętność czytania schematów obwodów i zrozumienie komponentów elektronicznych są zalecane do pomyślnego montażu.
  • Obsługa układu scalonego: Układ scalony 74LS00 jest wrażliwy na elektryczność statyczną i powinien być zainstalowany w gnieździe po odłączeniu zasilania.
  • Zastosowanie: Przeznaczony do celów edukacyjnych, szkoleń STEM, ćwiczeń lutowniczych i zabawy dla hobbystów.
  • Ścieżka nie jest dołączona (użyj czarnej taśmy izolacyjnej na białej powierzchni, zalecana szerokość 16 mm).
  • Aby zapewnić prawidłowe działanie, należy dokładnie przestrzegać instrukcji montażu.

Wskazówki dotyczące rozwiązywania problemów

  • Jeśli silniki działają odwrotnie, zamień połączenia przewodów dla danego silnika.
  • Upewnij się, że czujniki są umieszczone około 5-10 mm od podłoża, aby zapewnić optymalne wykrywanie.
  • Wyreguluj potencjometry, aby uzyskać najlepszą czułość - zbyt duża czułość może powodować fałszywe wyzwalanie, zbyt niska może nie wykrywać ścieżki.
  • Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
  • Sprawdź prawidłową orientację spolaryzowanych komponentów (diody LED, tranzystory, układy scalone).
