Zestaw DIY mini cewka Tesli Audio generator sztucznej błyskawicy
Przegląd produktów
Model produktu: TJ-56-308
Nazwa produktu: Elektroniczny zestaw do majsterkowania z cewką Tesli
Niesamowita cewka Tesli generuje plazmę o wysokiej temperaturze i wysokim ciśnieniu, która może śpiewać, bezprzewodowo przesyłać energię elektryczną, zapalać świetlówki, a nawet tworzyć niesamowite łuki elektryczne. Oferuje wiele sposobów zabawy i jest bardzo interesującym projektem eksperymentu naukowego.
Zestaw do samodzielnego montażu cewki Tesli TJ-56-308 to innowacyjny projekt elektroniczny przeznaczony do badania zasad elektromagnetyzmu. To urządzenie o dużej mocy generuje plazmę o wysokiej temperaturze, umożliwiając użytkownikom obserwowanie oszałamiających łuków elektrycznych, bezprzewodowe oświetlanie świetlówek, a nawet wytwarzanie dźwięku poprzez modulację wejścia audio.
Specyfikacja
- Model produktu: TJ-56-308

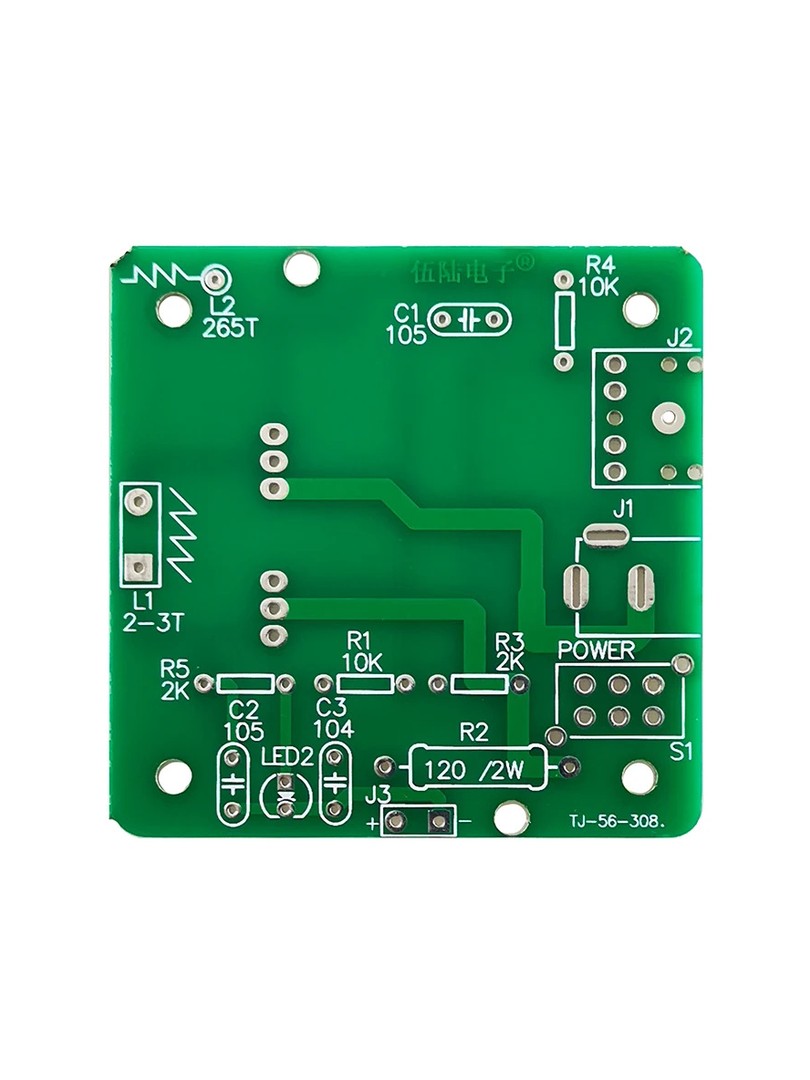

- Rozmiar płytki drukowanej: 55 x 55 mm
- Moc wyjściowa: 30W
- Wejście zasilania: DC 5-30V, prąd 2A (przez złącze DC 5,5 mm lub pin header)
- Wejście audio: 3,5 mm jack, kompatybilne z telefonami komórkowymi, odtwarzaczami MP3 i wejściem audio komputera
Uwaga: zasilacz 24 V 2 A (opcjonalny, nie wchodzi w skład zestawu)
Zasada działania
Cewka Tesli to rodzaj transformatora, który działa na zasadzie rezonansu (transformator rezonansowy). Wynaleziony w 1891 roku przez Nikolę Teslę, amerykańskiego naukowca serbskiego pochodzenia, był używany głównie do wytwarzania prądu przemiennego o bardzo wysokim napięciu, ale niskim natężeniu i wysokiej częstotliwości. Cewka Tesli składa się z dwóch (czasem trzech) zestawów sprzężonych obwodów rezonansowych. Nikola Tesla eksperymentował z wieloma różnymi konfiguracjami cewek i wykorzystywał je do innowacyjnych eksperymentów, takich jak oświetlenie elektryczne, spektroskopia fluorescencyjna, promieniowanie rentgenowskie, zjawiska prądu przemiennego o wysokiej częstotliwości, elektroterapia i bezprzewodowa transmisja energii, nadawanie i odbieranie sygnałów radiowych.

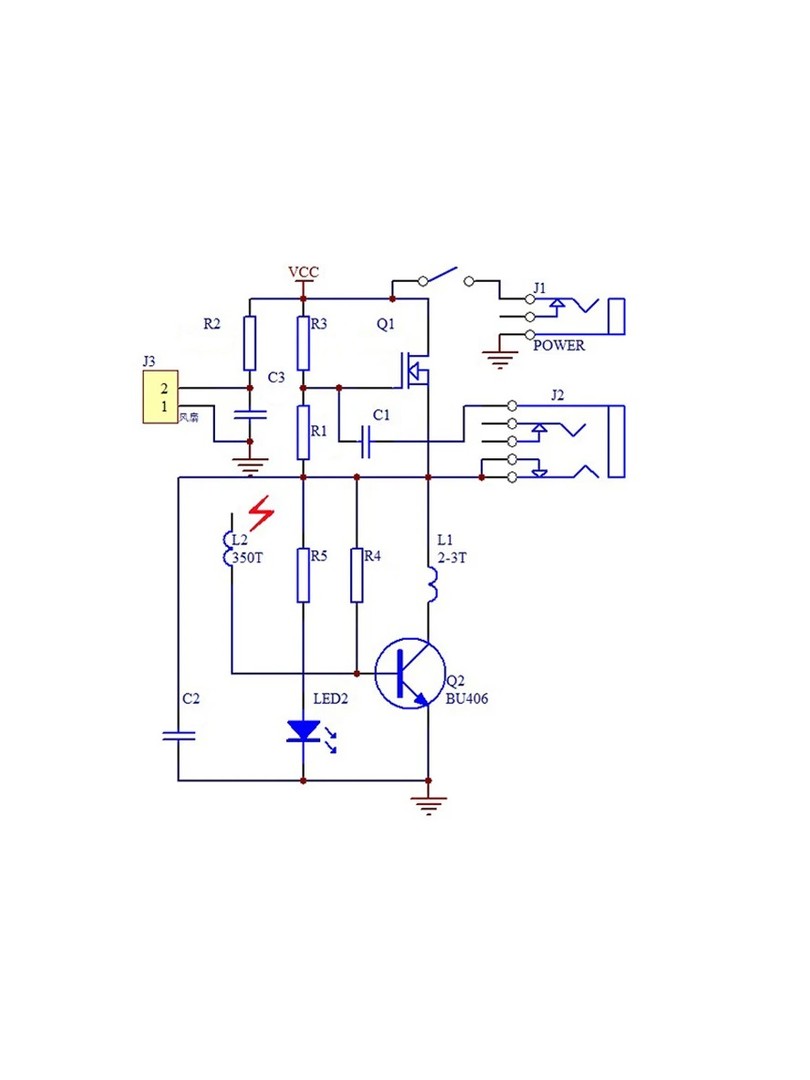

Cewka Tesli działa na zasadzie rezonansu. Częstotliwość oscylacji obwodu pierwotnego jest zablokowana na częstotliwości rezonansowej cewki wtórnej, zapewniając stabilne działanie. Wykorzystuje sygnały audio do modulowania pierwotnej częstotliwości oscylacji, co skutkuje wytwarzaniem dźwięku i widocznymi łukami.
Kluczowe cechy
- Wszechstronne wejście audio: Łatwo łączy się z różnymi źródłami dźwięku, umożliwiając modulację częstotliwości oscylacji cewki Tesli.
- Blokada częstotliwości rezonansowej: Utrzymuje stałą wydajność dzięki rezonansowej pętli blokującej częstotliwość, która zapewnia stabilną oscylację.

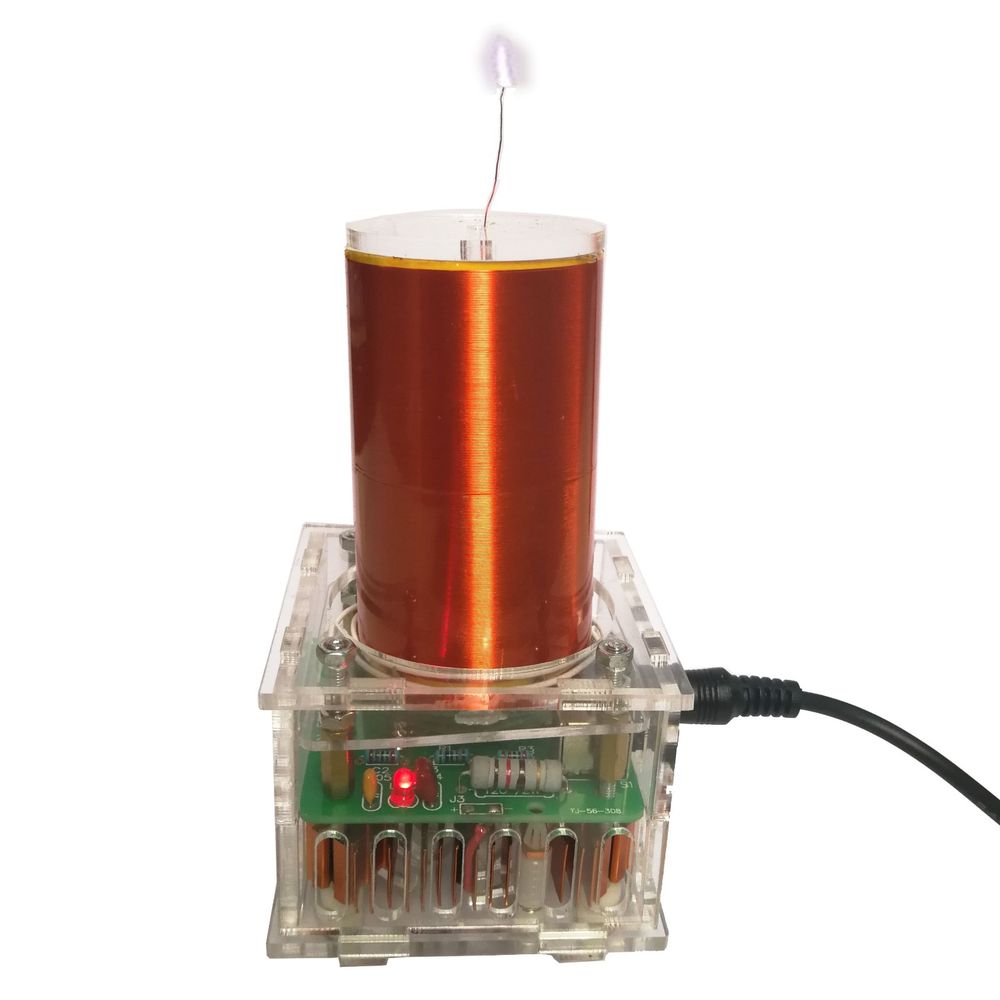

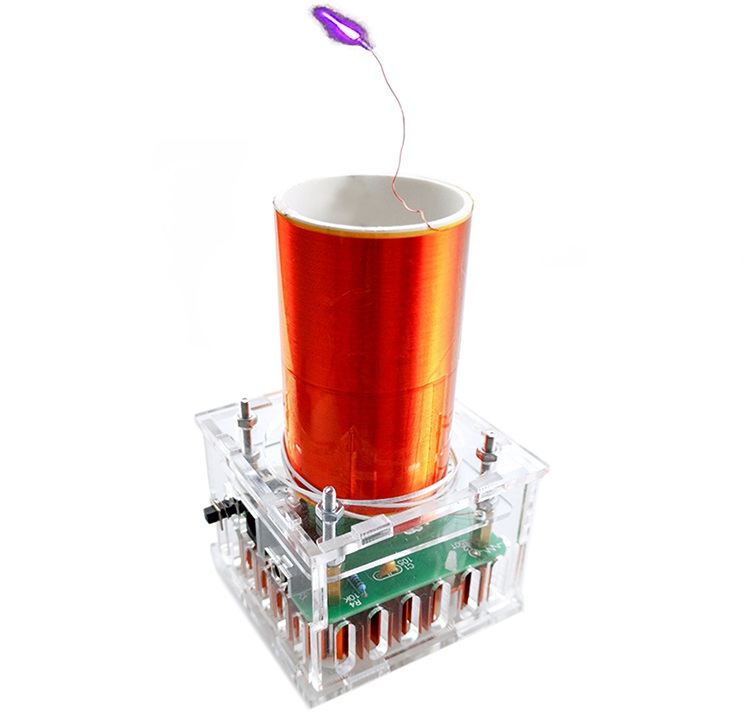

- Generowanie łuku elektrycznego: Po podłączeniu zasilania przewody na ogonie generują piękne i efektowne łuki elektryczne.

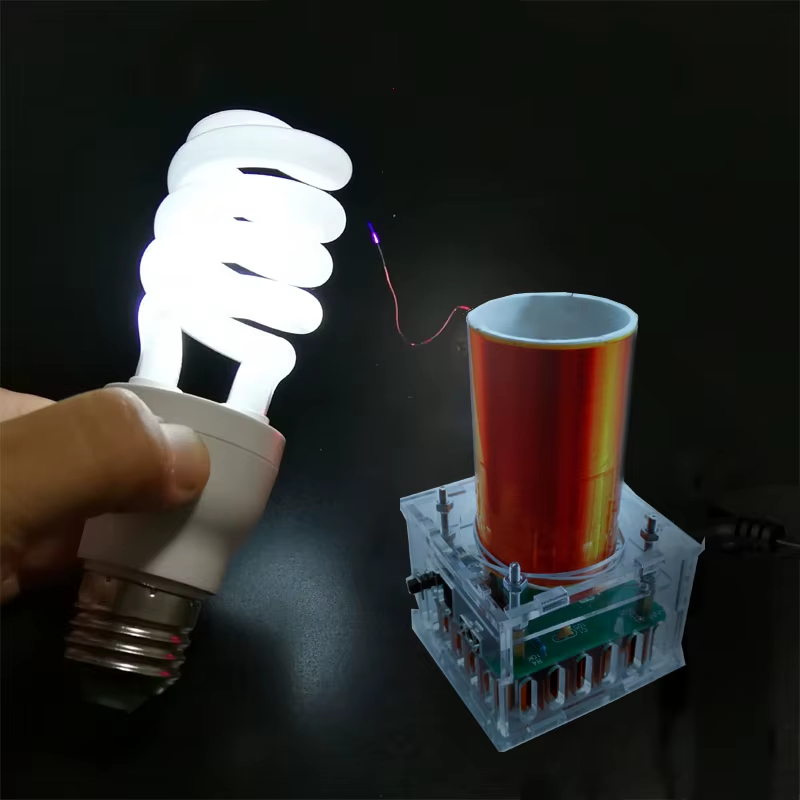

- Funkcja zdalnego oświetlenia: Gdy cewka Tesli jest pod napięciem, może bezprzewodowo zapalać świetlówki.
- Innowacyjne odtwarzanie dźwięku: Działa jak unikalny głośnik; wibracje łuku elektrycznego wzbudzają powietrze, które staje się plazmą i wytwarza dźwięk. Może odtwarzać muzykę z telefonów komórkowych i komputerów, przy stosunkowo niskiej głośności, odpowiedniej do słuchania późno w nocy.
- Wydajne rozpraszanie ciepła: Zaprojektowany z myślą o bezpiecznej pracy, zapewniając długowieczność i optymalną wydajność.
- Łatwy montaż DIY: Ten zestaw jest prosty w montażu, idealny dla hobbystów, którzy chcą lutować i zbudować własne urządzenie zapłonowe o dużej mocy.
Wyjaśnienie funkcji Tesli

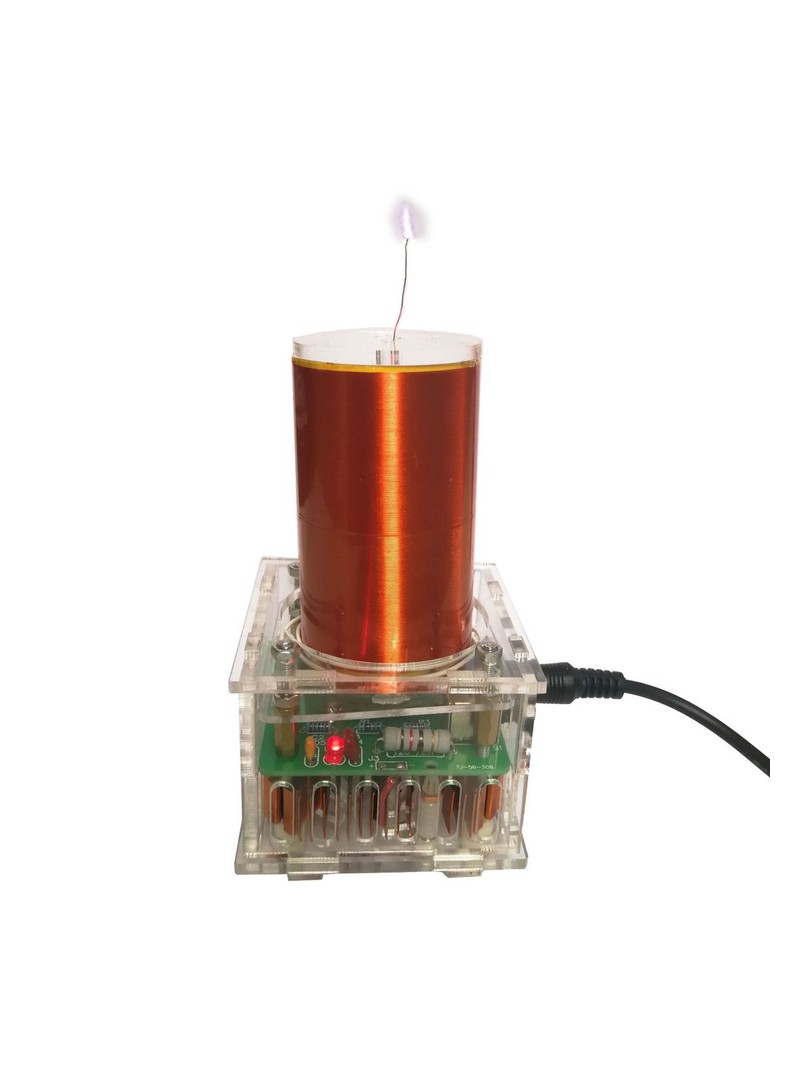

- Funkcja generowania łuku Tesli: Po podłączeniu zasilania przewody na ogonie generują łuk elektryczny, który jest piękny.

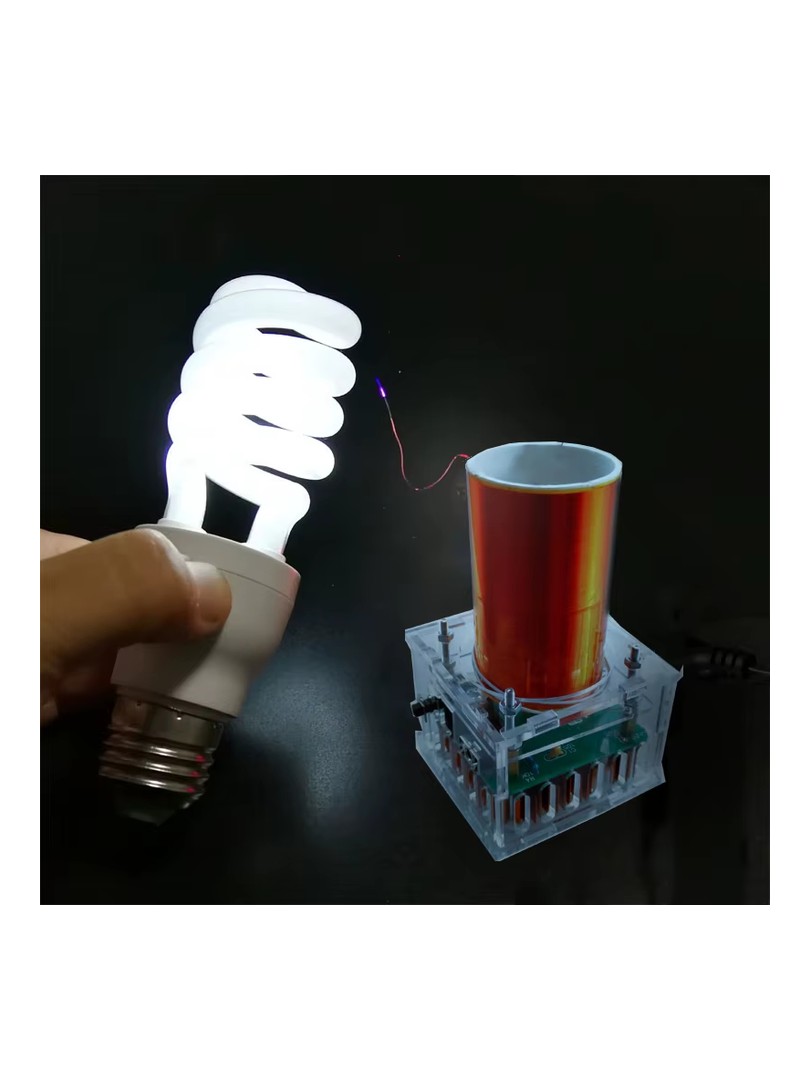

- Funkcja zdalnego oświetlenia Tesli: Gdy cewka Tesli jest pod napięciem, może zdalnie zapalać świetlówki.
- Funkcja odtwarzania muzyki Tesli: Nowy głośnik koncepcyjny, który wykorzystuje wibracje powietrza generowane przez łuk elektryczny ekscytujący powietrze, aby stać się plazmą i wytwarzać dźwięk. Może odtwarzać muzykę z telefonów komórkowych i komputerów, ale głośność jest stosunkowo niska, dzięki czemu nadaje się do spokojnego słuchania muzyki późno w nocy podczas oglądania magicznego łuku elektrycznego.
Uwagi dotyczące bezpieczeństwa
- Wytwarzanie ciepła: Urządzenie generuje dużo ciepła podczas pracy, więc radiator nagrzewa się do wysokich temperatur! Rozpraszanie ciepła jest krytyczne dla napięć powyżej 15V.
- Nie dotykać: Podczas użytkowania należy uważać, aby nie dotknąć radiatora rękami.
- Podczas pracy należy zapewnić odpowiednią wentylację.
Informacje dotyczące montażu
Zestaw zawiera wstępnie wyciętą płytkę drukowaną i wszystkie niezbędne komponenty. Montaż jest prosty, zgodnie z dołączoną instrukcją.
Zastosowania
Zestaw Tesla Coil DIY Kit jest idealny dla hobbystów, studentów i wszystkich zainteresowanych elektroniką dużej mocy, dzięki czemu jest cennym narzędziem edukacyjnym i fascynującym projektem do zrozumienia transmisji bezprzewodowej i procesów zapłonu elektrycznego.

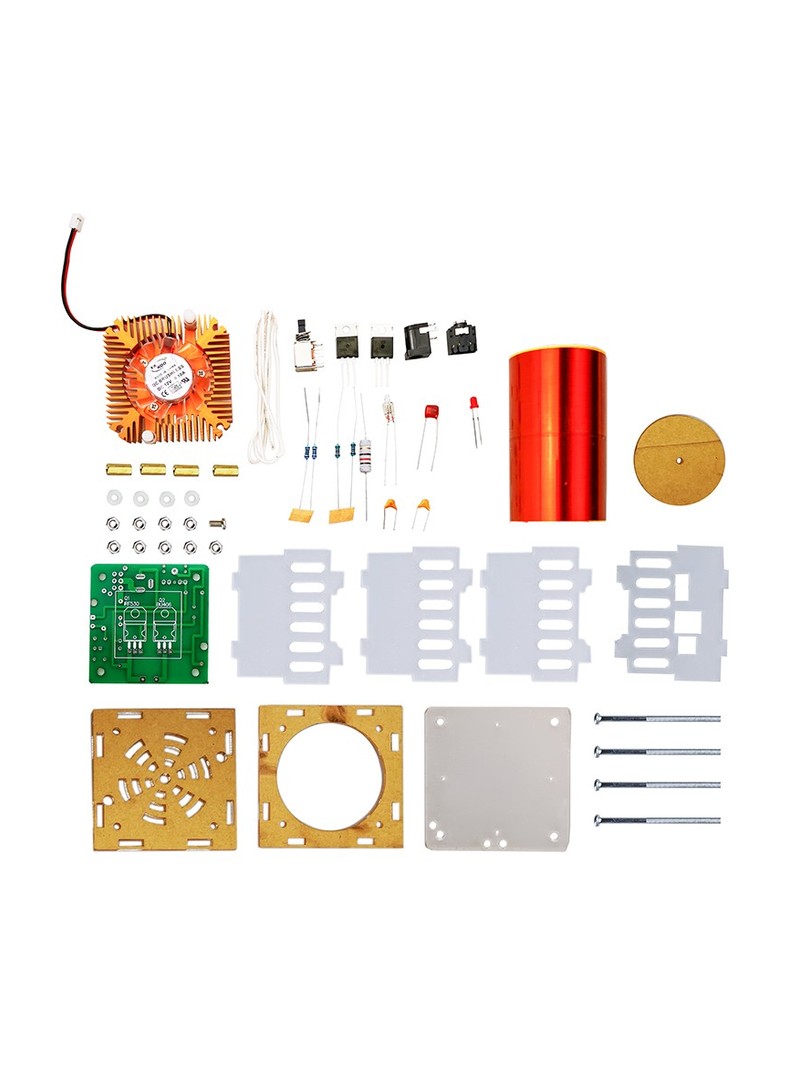

Zestaw zawiera
- 1 x zestaw do samodzielnego montażu cewki Tesli (płytka PCB i wszystkie komponenty elektroniczne)
- Instrukcja obsługi / przewodnik montażu
Uwaga: Zasilacz (24V 2A) jest opcjonalny i nie wchodzi w skład zestawu.
Podsumowanie
Łącząc w sobie cuda elektryczności i muzyki, zestaw TJ-56-308 Tesla Coil DIY Kit to wciągający projekt, który oferuje unikalny wgląd w elektromagnetyzm, dzięki czemu jest niezbędny zarówno dla entuzjastów, jak i uczniów.
