Zestaw DIY Kit do samodzielnego montażu pianina laserowego z MCU

Zestaw do samodzielnego montażu pianina laserowego sterowanego MCU

Przegląd produktów

Model produktu: TZ-TJ-56-760-3

Nazwa produktu: Mikrokomputerowy, bezstrunowy, laserowy zestaw do tworzenia klawiatur elektronicznych

Innowacyjny zestaw do budowy pianina laserowego, który zastępuje fizyczne struny wiązkami światła. Zbudowany z mikrokontrolera STC i matrycy fotorezystorów - blokowanie wiązki laserowej wyzwala nuty. Zawiera 7 źródeł światła LED, 7 fotorezystorów, pasywny brzęczyk i wskaźniki LED. Zawiera akrylową obudowę. Wymaga lutowania - idealna do nauki wykrywania wejścia mikrokontrolera i kreatywnych projektów elektronicznych.

Klawiatura laserowa nie ma strun; zamiast tego wykorzystuje jasną wiązkę światła. Użytkownicy po prostu szarpią wiązkę, podobnie jak struny, aby zagrać melodię. Projekt składa się z dwóch części: obwodu światłoczułego i mikrokontrolera. Gdy wiązka światła z diody LED jest blokowana, odpowiedni fotorezystor wykrywa to i zmienia swoją rezystancję. Układ siedmiu fotorezystorów generuje wysokie i niskie zmiany potencjału, które mikrokontroler odczytuje w celu wprowadzenia polecenia działania. Na podstawie polecenia mikrokontroler steruje transmisją danych przez port szeregowy, przypisując wartości do portów sterujących głośnika i działającego światła w celu uzyskania odpowiednich odpowiedzi. Gdy jest światło, mikrokontroler odczytuje napięcie fotorezystora, które jest niskie. Gdy nie ma światła, mikrokontroler odczytuje napięcie fotorezystora, które jest wysokie. W ten sposób blokowanie wiązki lasera powoduje efekt przełączania w obwodzie.

Ten produkt jest zestawem do samodzielnego montażu, a nie produktem końcowym! Ten projekt spawalniczy wymaga podstawowej wiedzy z zakresu elektroniki i umiejętności praktycznych.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-760-3
• Nazwa produktu: Jednoukładowy mikrokomputerowy zestaw do tworzenia bezstrunowej laserowej klawiatury elektronicznej
• Mikrokontroler: Seria STC (architektura 8051)
• Źródła światła: 7x diody LED (wytwarzają wiązki światła widzialnego)
• Czujniki: 7x fotorezystory (rezystory zależne od światła)
• Wyjście dźwiękowe: Pasywny brzęczyk
• Wskaźniki wizualne: 7 wskaźników LED (uwaga na aktywację)
• Zasilanie: DC 5V
• Rozmiar płytki drukowanej: 88 x 59 mm

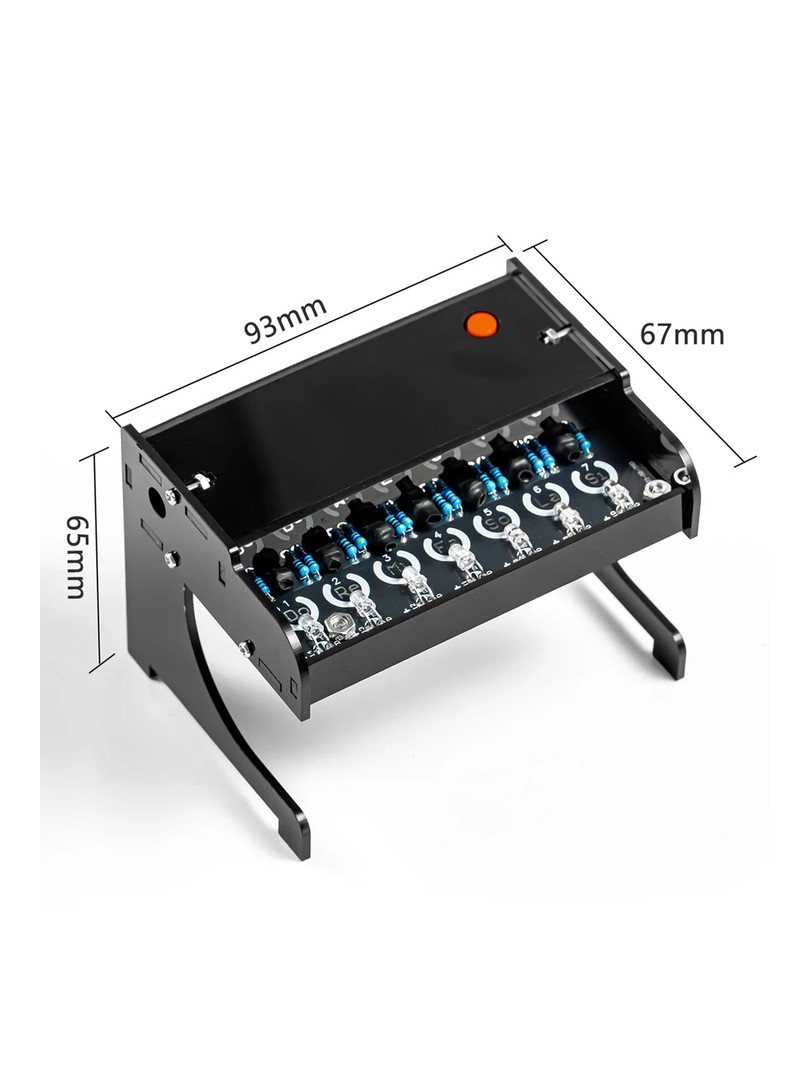

• Wymiary obudowy: 65 x 67 x 93 mm
• Obudowa: Akrylowa obudowa w zestawie
• Elementy sterujące: Przyciski dotykowe (dodatkowe funkcje, takie jak przezroczystość)
• Oscylator kryształowy: 12MHz
• Przełącznik zasilania: W zestawie

Opis produktu

Kontrolowane przez MCU pianino laserowe na nowo wyobraża sobie instrumenty muzyczne przy użyciu nowoczesnej elektroniki. Zamiast fizycznych strun lub klawiszy, ten innowacyjny zestaw wykorzystuje wiązki światła - zablokuj wiązkę palcem, a zabrzmi odpowiednia nuta.

Zasada działania

• Źródła światła: 7 diod LED wysyła wiązki w kierunku 7 fotorezystorów.
• Obwód światłoczuły: Każdy fotorezystor wykrywa odpowiadającą mu wiązkę.
• Odczyt MCU: Mikrokontroler STC odczytuje zmiany napięcia:
  • Obecność światła: Niskie napięcie na fotorezystorze
  • Wiązka zablokowana: Wysokie napięcie na fotorezystorze
• Generowanie notatek: MCU wyzwala brzęczyk z odpowiednią częstotliwością w zależności od tego, która wiązka jest zablokowana.
• Wizualne sprzężenie zwrotne: Odpowiednia dioda LED zapala się, gdy odtwarzana jest nuta.

Doświadczenie

• Nie jest wymagany fizyczny kontakt - gra się "wyrywając" wiązki światła.
• Każda wiązka odpowiada nucie muzycznej (Do, Re, Mi, Fa, So, La, Ti).
• Siedem nut dostępnych do grania podstawowych melodii.
• Łączy czujniki optyczne z wyjściem audio, zapewniając wyjątkowe interaktywne wrażenia.

Budowa

• Mikrokontroler STC obsługuje całą logikę i generowanie tonów.
• 7 diod LED tworzy widzialne wiązki światła.
• 7 fotorezystorów działa jako czujniki światła.
• Pasywny brzęczyk generuje dźwięki muzyczne.
• 7 wskaźników LED pokazuje, które nuty są aktywne.
• Akrylowa obudowa zapewnia profesjonalne wykończenie i chroni elektronikę.

Cechy i korzyści

• Bezstrunowa klawiatura laserowa: Odtwarza muzykę poprzez blokowanie wiązek światła - nie wymaga fizycznego kontaktu, tworząc magiczne doświadczenie gry.
• Zakres 7 nut: Do, Re, Mi, Fa, So, La, Ti - wystarczający do grania wielu prostych melodii i skal.
• Rdzeń mikrokontrolera STC: Odczytuje sygnały z czujników i generuje odpowiednie dźwięki z precyzyjnym taktowaniem.
• Układ fotorezystorów: 7 zależnych od światła rezystorów wykrywa przerwanie wiązki z wysoką czułością.
• Źródła światła LED: 7 jasnych diod LED tworzy widoczne wiązki, które są łatwe do zauważenia i interakcji.
• Wskaźniki nut: 7 diod LED zapala się, gdy odtwarzana jest odpowiednia nuta - zapewnia wizualną informację zwrotną.
• Pasywny brzęczyk: Generuje wyraźne dźwięki muzyczne dla każdej nuty.
• Przyciski dotykowe: Dodatkowe elementy sterujące funkcjami, takimi jak czyszczenie lub resetowanie.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa prezentuje optyczną magię i chroni komponenty.
• Wartość edukacyjna: Dowiedz się więcej o wykrywaniu wejść mikrokontrolera, zasadach działania fotorezystorów, konwersji ADC i generowaniu tonów.
• Kreatywny projekt STEM: Łączy fizykę (zachowanie światła), elektronikę (wykrywanie) i muzykę (generowanie tonów).
• Szkolenie dydaktyczne: Idealny do praktycznych eksperymentów i innowacyjnej edukacji elektronicznej.

Zawartość opakowania

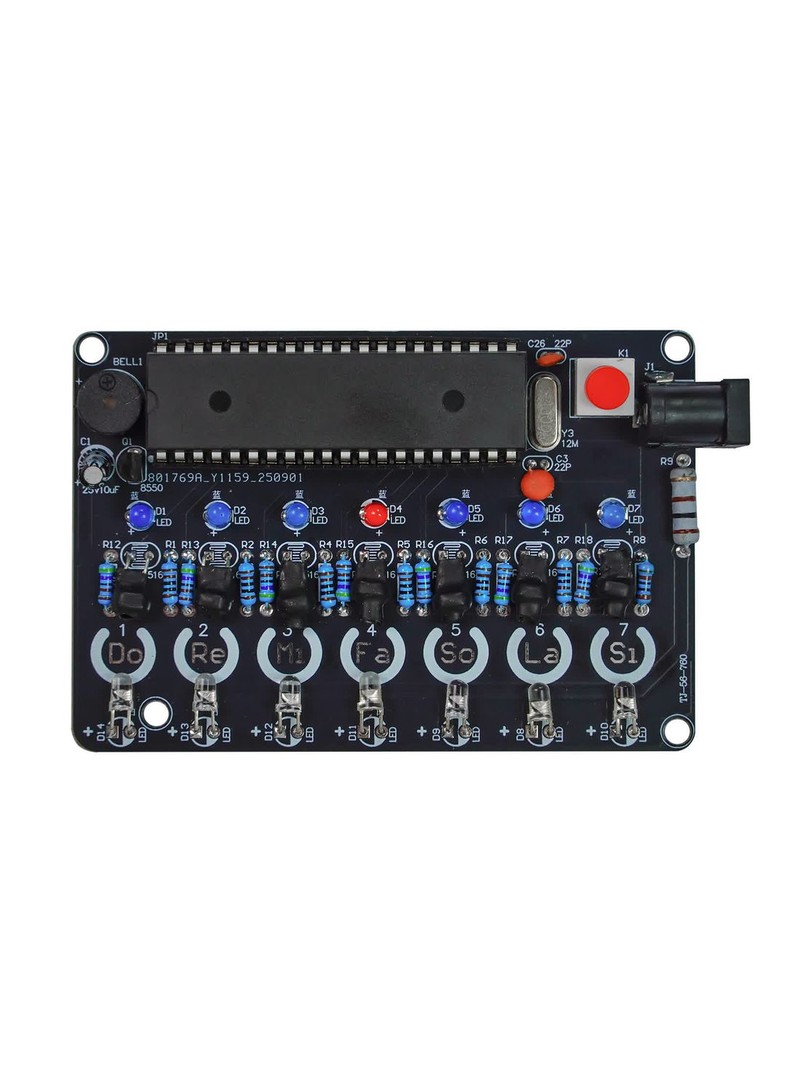

• 1x główna płytka drukowana (88 x 59 mm)
• 1x mikrokontroler STC (wstępnie zaprogramowany oprogramowaniem sprzętowym pianina laserowego)
• 7x diody LED (źródła światła)
• 7x fotorezystory (czujniki)
• 7x diody LED (aktywacja nut)
• 1x brzęczyk pasywny
• Przyciski dotykowe (zestaw, w tym JP1, CLEAR itp.)
• 1x Oscylator kryształowy (12MHz)
• 1x Przełącznik zasilania
• Rezystory, kondensatory, tranzystory (w tym 8550) i wszystkie niezbędne elementy elektroniczne
• 1x Interfejs zasilania DC
• 1x Akrylowe panele obudowy (65 x 67 x 93 mm, wycinane laserowo)
• Osprzęt montażowy (śruby, wsporniki)
• Instrukcja montażu

Uwaga: zasilacz 5 V DC nie wchodzi w skład zestawu.

Zastosowania

• Kreatywny projekt muzyczny: Zbuduj instrument, który gra światłem - unikalny element konwersacyjny.
• Nauka obsługi mikrokontrolera: Zrozumienie cyfrowego odczytu danych wejściowych, współpracy z czujnikami i sterowania wyjściami.
• Nauka fizyki: Zademonstruj zachowanie fotorezystora, wykrywanie natężenia światła i przerwanie optyczne.
• STEM Outreach: Wciągający projekt na targi nauki, do przestrzeni dla twórców i demonstracji edukacyjnych.
• Praktyka lutowania: Komponenty przewlekane z przejrzystym układem dla rozwoju umiejętności.
• Projekt na prezent: Unikalny, ręcznie wykonany instrument muzyczny dla przyjaciół lub rodziny.
• Sztuka interaktywna: Instrument optyczny do kreatywnej ekspresji i występów.
• Szkolenie z elektroniki: Praktyczne eksperymenty dla edukacji technicznej i hobbystów.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Wysyłany luzem, wymaga samodzielnego spawania.
• Zasilanie: Wymaga zewnętrznego źródła zasilania DC 5V (brak w zestawie).
• Wstępnie zaprogramowany MCU: Mikrokontroler jest dostarczany z oprogramowaniem układowym pianina laserowego - do podstawowej obsługi nie jest wymagane programowanie.
• Wykrywanie światła: Działa najlepiej przy umiarkowanym oświetleniu otoczenia - bezpośrednie światło słoneczne może zakłócać wykrywanie wiązki.
• Wyrównanie wiązki: Prawidłowe ustawienie diod LED i odpowiadających im fotorezystorów jest niezbędne do niezawodnego wyzwalania.
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowania i identyfikacji komponentów.
• Akrylowa obudowa: Montaż po pomyślnym przetestowaniu pod kątem ochrony i wyglądu.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod, tranzystorów (8550) i kondensatorów elektrolitycznych.

Dane techniczne

• MCU: seria STC (architektura 8051)
• Źródła światła: 7x LED
• Czujniki: 7x fotorezystory
• Wskaźniki: 7x diody LED
• Dźwięk: Pasywny brzęczyk
• Zegar: oscylator kwarcowy 12 MHz
• Zasilanie: 5V DC
• Tranzystory: 8550 i inne

Instrukcja obsługi

1. Włączanie: Podłącz zasilanie 5V DC i włącz przełącznik zasilania.
2. Ustawienie wiązki: Upewnij się, że wszystkie 7 diod LED jest wyrównanych z odpowiadającymi im fotorezystorami.
3. Odtwarzanie nut: Zablokuj dowolną wiązkę światła palcem - odpowiednia nuta zabrzmi, a jej wskaźnik LED zaświeci się.
4. Odtwarzanie melodii: Przeciągaj wiązki w sekwencji, aby odtwarzać melodie i skale (Do, Re, Mi, Fa, So, La, Ti).
5. Kasowanie/Resetowanie: Użyj przycisków dotykowych (JP1, CLEAR itp.) w celu uzyskania dodatkowych funkcji (patrz instrukcja obsługi).

Podsumowanie

Zestaw TZ-TJ-56-760-3 MCU Controlled Laser Piano DIY Kit oferuje magiczne wprowadzenie do czujników opartych na mikrokontrolerach i kreatywnej elektroniki. Odtwarzając wiązki światła zamiast strun, demonstruje zasady działania fotorezystorów, jednocześnie tworząc funkcjonalny instrument muzyczny. Idealny do edukacji STEM, kreatywnych projektów i dla każdego, kto chce zbudować coś naprawdę wyjątkowego.
