Przegląd produktów

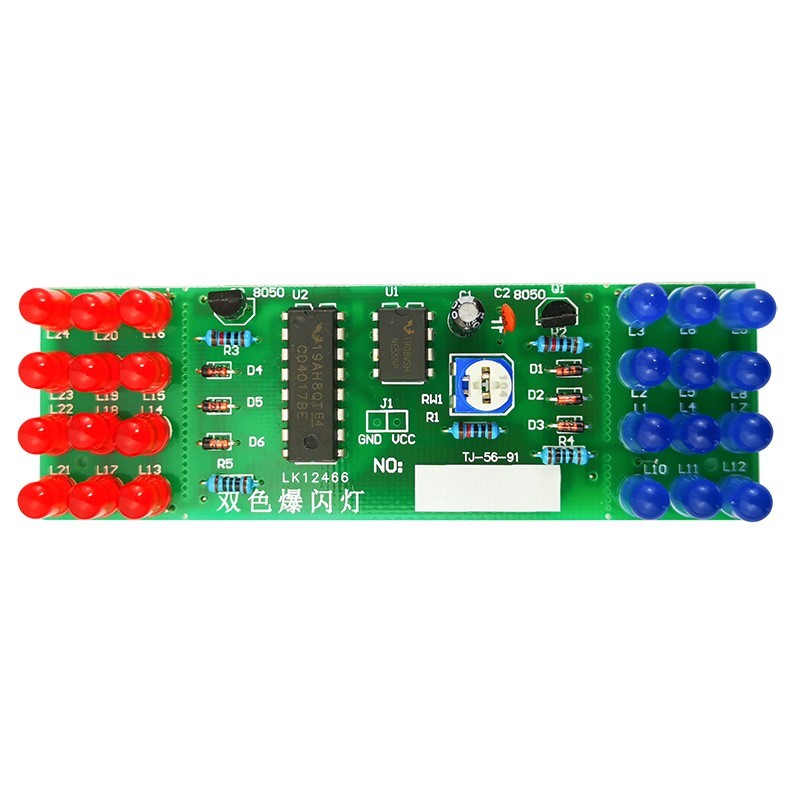

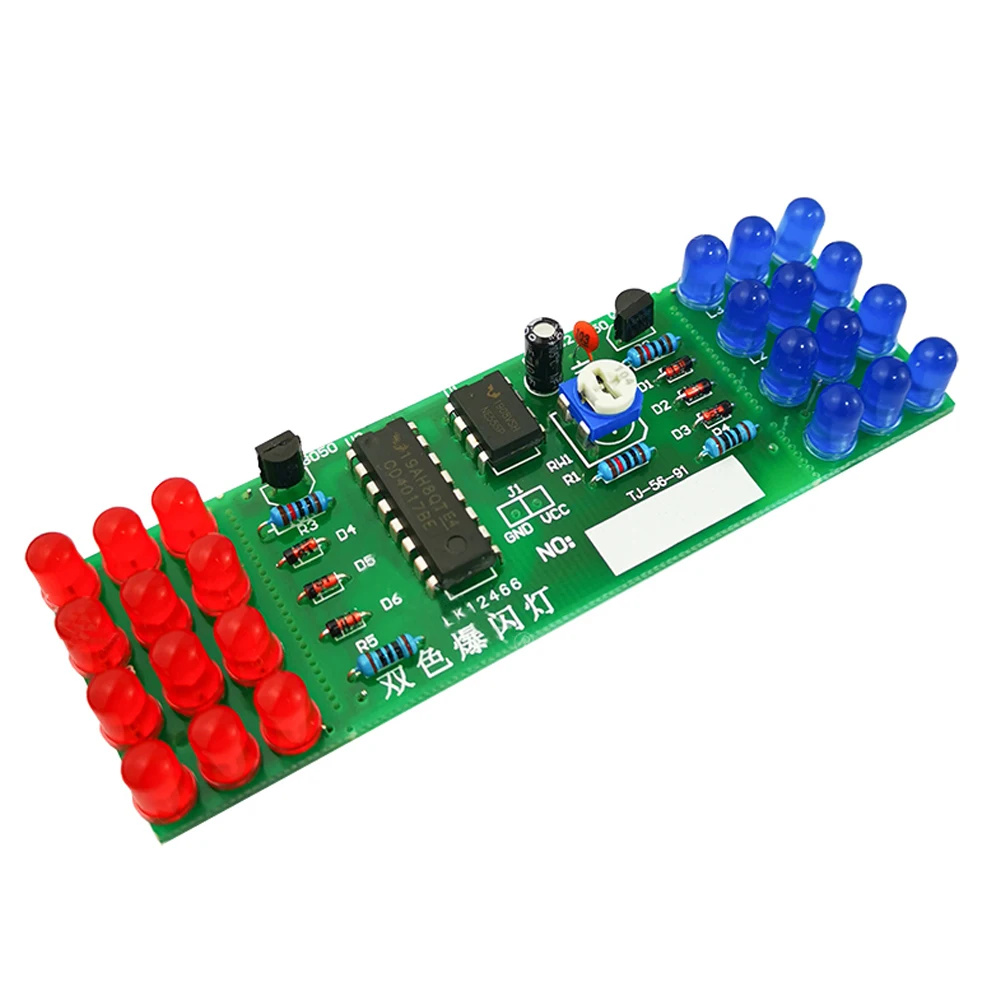

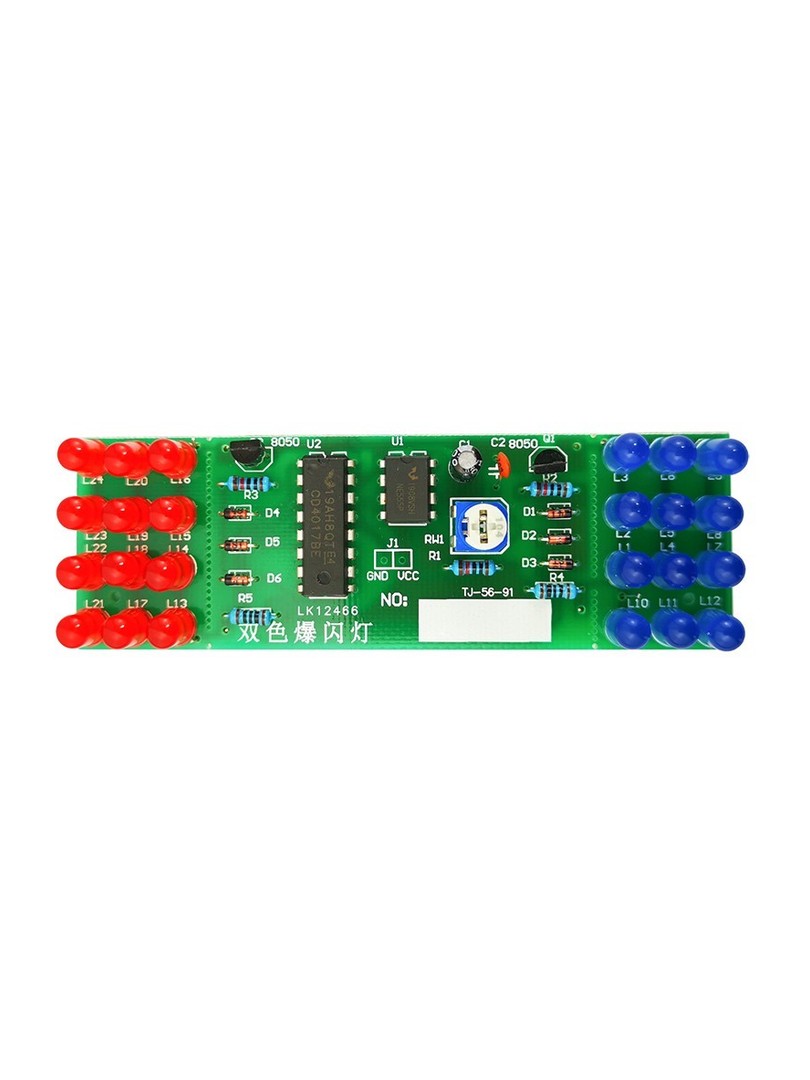

Model produktu: TJ-56-91
Nazwa produktu: Zestaw do samodzielnego montażu dwukolorowego światła stroboskopowego - symulacja policyjnej lampy ostrzegawczej NE555 CD4017
Zestaw dwukolorowego światła stroboskopowego dla majsterkowiczów, który symuluje efekty lampy ostrzegawczej w stylu policyjnym. Zbudowany z timera NE555 i układów scalonych licznika CD4017, tworzy naprzemiennie migające wzory między niebieskimi i czerwonymi diodami LED. Posiada regulowaną prędkość błysku za pomocą potencjometru. Oddzielne płytki LED można odłączyć w celu elastycznego montażu. Wymaga lutowania i montażu - idealny dla początkujących i szkolenia zawodowego.
Zestaw składa się z multiwibratora opartego na timerze NE555 i liczniku dziesiętnym/rozdzielaczu impulsów CD4017. Po nadejściu 1, 3 i 5 impulsu, Q0, Q2 i Q4 sekwencyjnie generują wysokie poziomy, powodując 3-krotne mignięcie niebieskiej diody LED. Po nadejściu 6, 8 i 10 impulsu, Q5, Q7 i Q9 sekwencyjnie wyprowadzają wysokie poziomy, powodując 3-krotne mignięcie czerwonej diody LED. Po nadejściu 11, 13 i 15 impulsu niebieska dioda LED miga ponownie, a niebieskie i czerwone diody LED zmieniają się cyklicznie, tworząc symulowane światło awaryjne. Zmiana wartości RP1 zmienia okres oscylacji, zmieniając w ten sposób prędkość migania diod LED. Cały obwód może działać przy napięciu 9-12 V DC.
Kluczowe dane techniczne
- Model produktu: TJ-56-91
- Napięcie zasilania: DC 9 - 12V
- Wymiary płytki: 92 x 30 mm
- Podstawowe układy scalone: NE555 timer, CD4017 licznik dziesiętny/rozdzielacz impulsów
- Kolory diod LED: Czerwony i niebieski (naprzemiennie w dwóch kolorach)
- Wzorzec błysków: 3 niebieskie błyski > 3 czerwone błyski > powtarzane cyklicznie
- Kontrola prędkości: Regulowana za pomocą potencjometru (RP1)
- Materiał PCB: Wysokiej jakości płytka bakelitowa 1,5 mm
- Konstrukcja płytki LED: Oddzielne czerwone/niebieskie płytki połączone za pomocą otworów na stemple

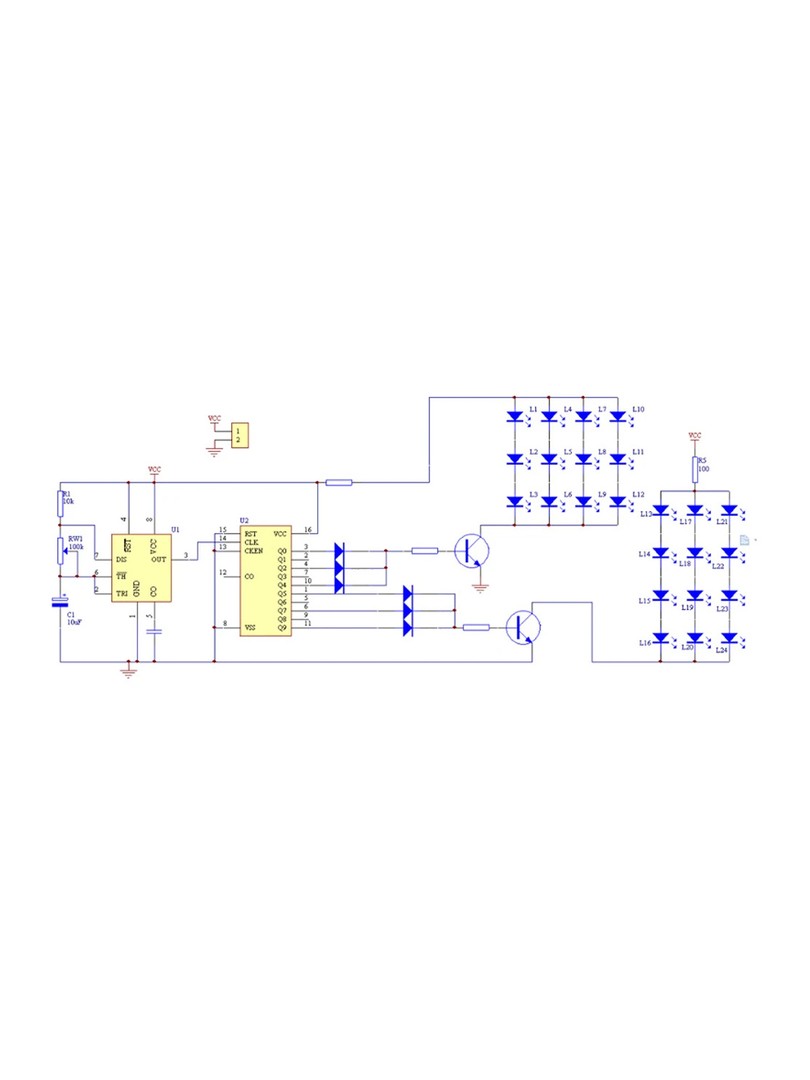

Wprowadzenie do obwodu
Zestaw składa się z multiwibratora opartego na NE555 i licznika dziesiętnego/rozdzielacza impulsów CD4017. Po nadejściu impulsów 1, 3 i 5, Q0, Q2 i Q4 kolejno podają wysokie poziomy, powodując trzykrotne mignięcie niebieskiej diody LED. Gdy nadejdą impulsy 6, 8 i 10, Q5, Q7 i Q9 sekwencyjnie wyprowadzają wysokie poziomy, powodując trzykrotne mignięcie czerwonej diody LED. Po nadejściu impulsów 11, 13 i 15 niebieska dioda LED miga ponownie, a niebieskie i czerwone diody LED zmieniają się cyklicznie, naśladując światło ostrzegawcze. Zmiana wartości RP1 zmienia okres oscylacji, zmieniając w ten sposób szybkość migania diod LED. Cały obwód może działać przy napięciu 9-12 V DC.
Sekwencja wzoru błysku
- Impulsy 1, 3, 5: aktywacja Q0, Q2, Q4 → niebieskie diody LED migają 3 razy
- Impulsy 6, 8, 10: aktywacja Q5, Q7, Q9 → czerwone diody LED migają 3 razy
- Impuls 11+: Wzór powtarza się od Q0 → ciągły cykl 3 niebieski / 3 czerwony
Uwaga dotycząca konfiguracji diod LED
Ważne: Zestaw wykorzystuje zarówno czerwone, jak i niebieskie diody LED. Napięcie przewodzenia niebieskich diod LED jest wyższe niż czerwonych diod LED. Dlatego:
- Czerwone diody LED: Podłączone szeregowo w grupach po 4
- Niebieskie diody LED: Podłączone w grupach po 3 szeregowo
Należy zwrócić na to uwagę przed instalacją. Jeśli kolory zostaną odwrócone, do oświetlenia diod LED wymagane będzie wyższe napięcie.
Cechy i korzyści
- Efekt ostrzegawczy w stylu policyjnym: Naprzemienny niebiesko-czerwony wzór migania naśladuje światła pojazdów ratunkowych i ostrzeżenia o niebezpieczeństwie.
- Konstrukcja oparta na układzie scalonym: Zegar NE555 + licznik CD4017 dla niezawodnego, regulowanego działania bez konieczności programowania.
- Regulowana prędkość błysku: Potencjometr (RP1) kontroluje częstotliwość migania - obróć, aby zmienić okres oscylacji.
- Dwukolorowe diody LED: Oddzielne czerwone i niebieskie płytki LED połączone za pomocą otworów na stemple w celu uporządkowanego montażu.
- Elastyczny montaż: Płytki LED można odłączyć od otworów na stemple i przedłużyć za pomocą przewodów w celu zdalnego umieszczenia w innych miejscach.

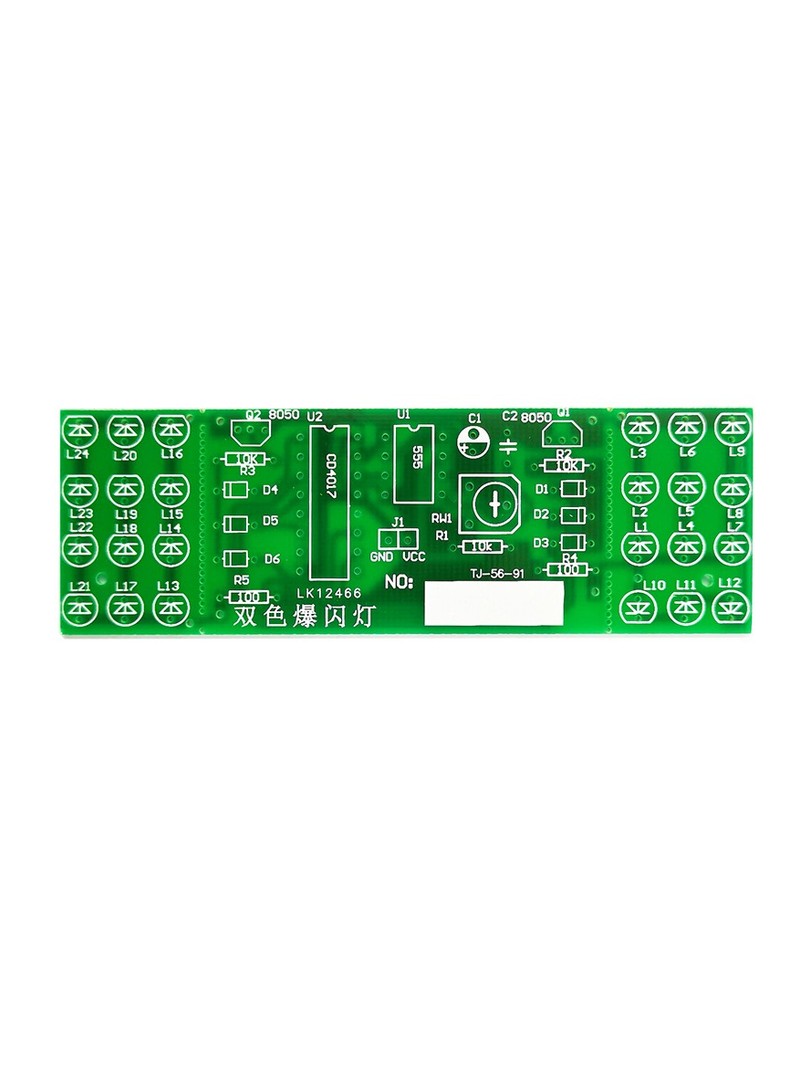

- Wysokiej jakości płytka drukowana: 1,5-milimetrowa płytka bakelitowa z profesjonalnym układem i numerowanymi etykietami ułatwiającymi identyfikację komponentów.
- Wartość edukacyjna: Prosty montaż z zauważalnymi efektami - idealny do zrozumienia obwodów zegara i licznika.
- Zoptymalizowany pod kątem szkoleń: Specjalnie zaprojektowany do praktycznego montażu w szkołach zawodowych i szkoleniach z elektroniki.
- Doskonała wartość: Wysokiej jakości komponenty w przystępnej cenie i szczegółowa dokumentacja.
- Nie wymaga programowania: Czysta logika analogowo-cyfrowa - doskonała dla początkujących uczących się podstawowych koncepcji obwodów.

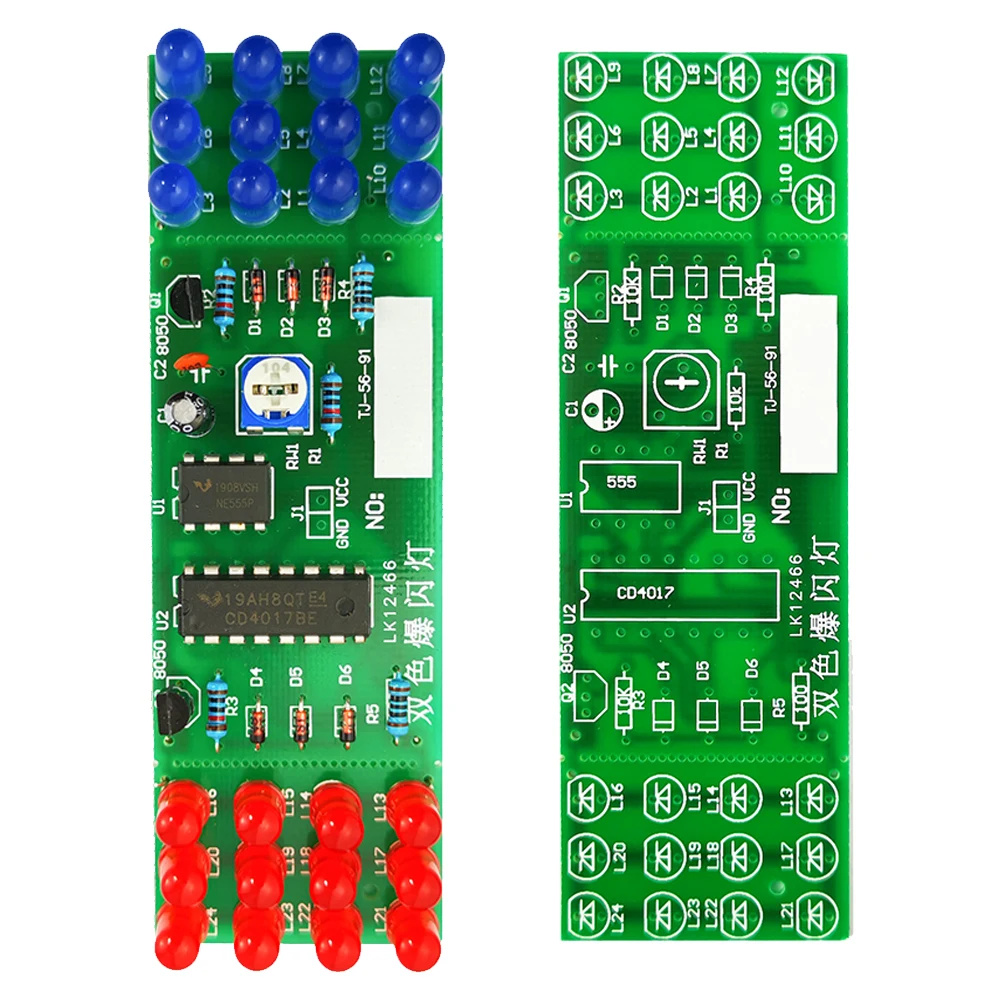

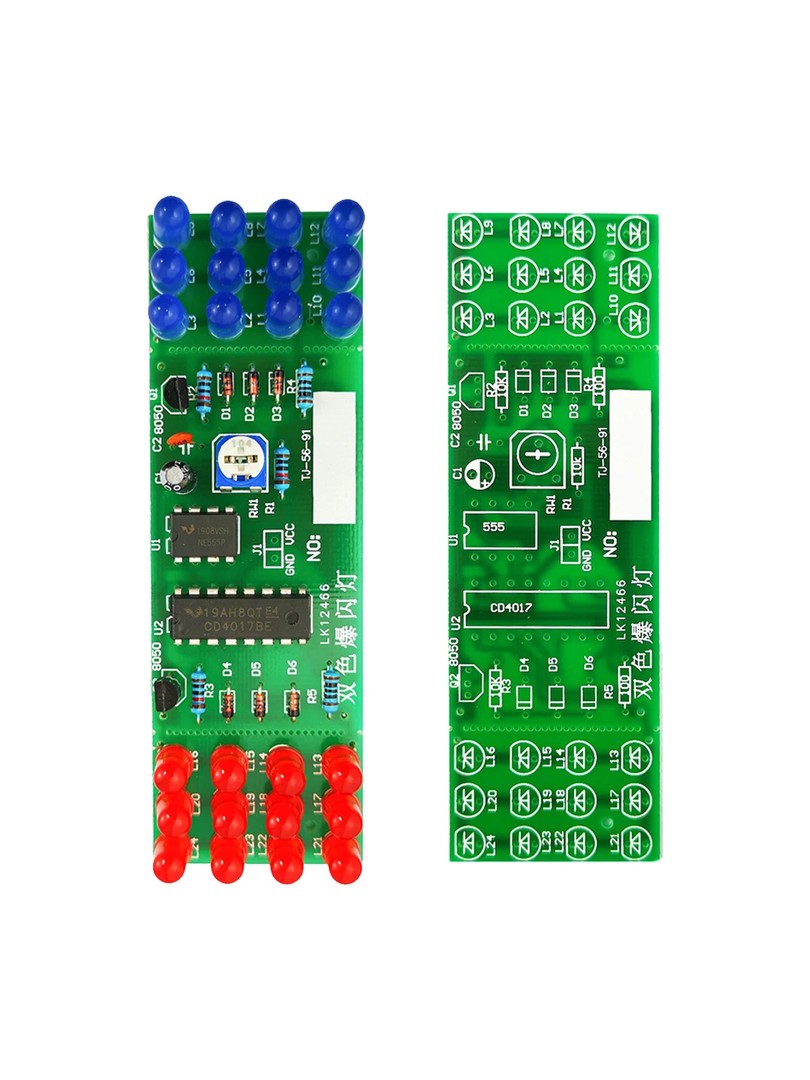

Cechy konstrukcyjne płytki
- Połączenia z otworami na stemple: Płytki LED mocowane za pomocą wyłamywanych otworów na stemple - działają natychmiast po lutowaniu.
- Zdejmowane płytki LED: Możliwość odłączenia i przedłużenia za pomocą przewodów w celu instalacji w innych lokalizacjach lub niestandardowych obudowach.
- Numerowane etykiety: Komponenty i punkty testowe oznaczone w celu łatwej identyfikacji podczas szkolenia i rozwiązywania problemów.
- Schludne rozmieszczenie komponentów: Komponenty są starannie rozmieszczone, aby zapewnić czysty montaż i łatwe zrozumienie.
- Kompleksowa dokumentacja: Zawiera schematy i szczegółowe informacje ułatwiające naukę.

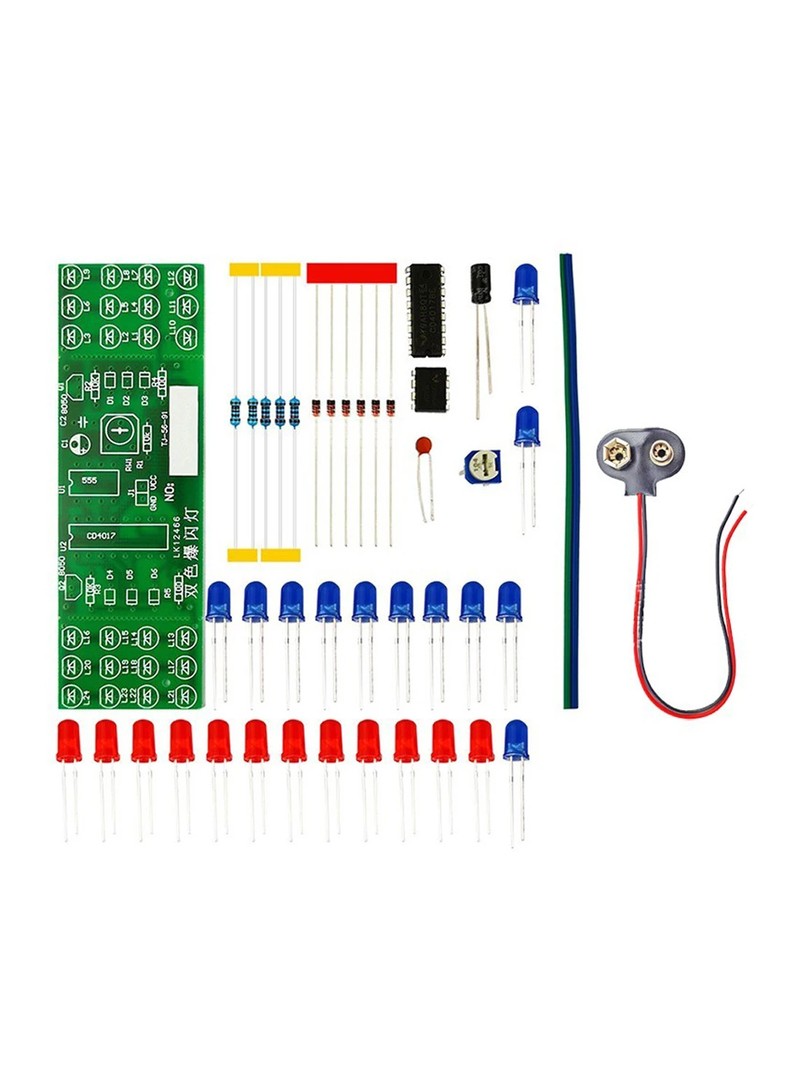

Zawartość opakowania
- 1x Główna płytka sterująca (92 x 30 mm) z NE555 i CD4017
- 1x Płytka czerwonych diod LED (z 4 czerwonymi diodami LED w konfiguracji szeregowej)
- 1x Płytka niebieskich diod LED (z 3 niebieskimi diodami LED w konfiguracji szeregowej)
- 1x Potencjometr (RP1) do regulacji prędkości
- Gniazda układów scalonych (jeśli są dołączone - sprawdź na podstawie rzeczywistego zestawu)
- Rezystory, kondensatory, diody i wszystkie niezbędne elementy pasywne
- Połączenia otworów na płytki LED
- Instrukcje montażu i schemat
Uwaga: zasilacz DC 9-12V nie wchodzi w skład zestawu.
Zastosowania
- Symulowane policyjne lampy ostrzegawcze do modeli i wyświetlaczy
- Efekty świetlne modeli pojazdów ratunkowych
- Dekoracyjne oświetlenie stroboskopowe dla imprez lub pomieszczeń
- Wskaźniki systemu alarmowego i sygnały ostrzegawcze
- Szkolenie i edukacja w zakresie elektroniki w szkołach zawodowych
- Projekty DIY dla hobbystów i praktyka lutowania
- Nauka układów czasowych NE555 i liczników CD4017
- Oświetlenie kostiumów i rekwizytów na potrzeby teatru lub cosplayu
Instrukcje zakupu - ważne zastrzeżenie
Ten zestaw (w częściach) nie jest gotowym produktem i jest przeznaczony wyłącznie do badań naukowych i eksperymentów.
- Jakość komponentów: Niektóre zestawy zawierają wadliwe lub niespełniające norm komponenty w celu oceny umiejętności montera w zakresie rozwiązywania problemów i poprawy wydajności. Rozwiązywanie problemów i mierzenie / poprawianie wydajności komponentów pomaga poszerzyć odpowiednią wiedzę i umiejętności.
- Standardy wydajności: Nawet po złożeniu zestawu (zdemontowanych części), jego specyfikacje techniczne i parametry mogą nie spełniać standardów gotowego produktu. Kupujący mogą przeprowadzić własne badania i ulepszenia w celu zwiększenia wydajności zmontowanego produktu.
- Docelowi odbiorcy: Ten zestaw nie jest odpowiedni dla klientów, którzy wymagają gotowego produktu.
- Wymagania dotyczące umiejętności: Montaż i debugowanie tego zestawu (zdemontowanych części) wymaga odpowiedniej wiedzy i umiejętności. Przed montażem zestawu należy zmierzyć wszystkie komponenty, aby upewnić się, że ich parametry wydajnościowe są bezpieczne przed instalacją.
- Odpowiedzialność: Klienci nieposiadający odpowiedniej profesjonalnej wiedzy nie powinni podejmować prób samodzielnego montażu; w przeciwnym razie będą ponosić wyłączną odpowiedzialność za wszelkie wynikające z tego zagrożenia. Zakup tego zestawu (zdemontowanego) oznacza akceptację powyższego oświadczenia.
Ważne uwagi
- Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
- Zasilanie: Wymaga zewnętrznego źródła zasilania DC 9-12V (brak w zestawie).
- Biegunowość i kolor diod LED: Należy zwrócić szczególną uwagę na orientację diod LED i rozmieszczenie kolorów (grupy czerwone i niebieskie). Nie należy mieszać kolorów.
- Uwzględnienie napięcia: Niebieskie diody LED wymagają wyższego napięcia zasilania - należy dokładnie przestrzegać konfiguracji szeregowej (niebieskie w grupach po 3, czerwone w grupach po 4).
- Poziom umiejętności: Początkujący - idealny do pierwszych projektów lutowniczych i szkoleń z elektroniki.
- Zastosowanie: Przeznaczone do celów edukacyjnych, praktyki lutowania, szkolenia elektroników i przyjemności hobbystów.
- Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
- Należy przestrzegać prawidłowej orientacji układów scalonych i kondensatorów elektrolitycznych.
Podsumowanie
Zestaw TJ-56-91 Dual-Color Strobe Light DIY Kit oferuje wciągające wprowadzenie do obwodów czasowych i licznikowych. Dzięki naprzemiennemu wzorowi błysku w stylu policyjnym, regulowanej prędkości i elastycznym opcjom montażu, jest to zarówno edukacyjne, jak i zabawne. Idealny dla początkujących uczących się lutowania i entuzjastów elektroniki chcących uzyskać klasyczny efekt światła ostrzegawczego.
