Model produktu: TJ-56-520
Typ produktu: Elektroniczny zestaw do lutowania DIY
Funkcja: Zbliżeniowy wykrywacz metalu z alarmem dźwiękowym
Jest to prosty zestaw elektroniczny pełniący funkcję wykrywacza metali. Po zmontowaniu urządzenie wykorzystuje obwód oscylatora do generowania pola. Jeśli metalowy przedmiot zostanie zbliżony do cewki wykrywacza, obwód wykryje utratę energii i uruchomi brzęczyk. Zestaw demonstruje zasady oscylacji wysokiej częstotliwości, prądów wirowych i obwodów wykrywacza.

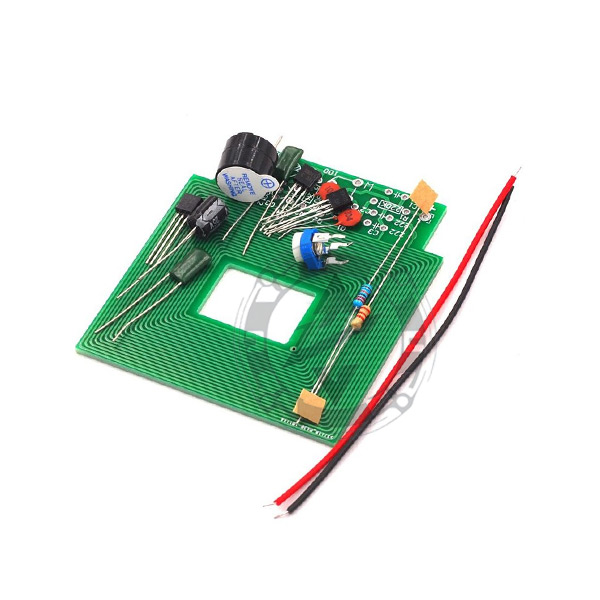

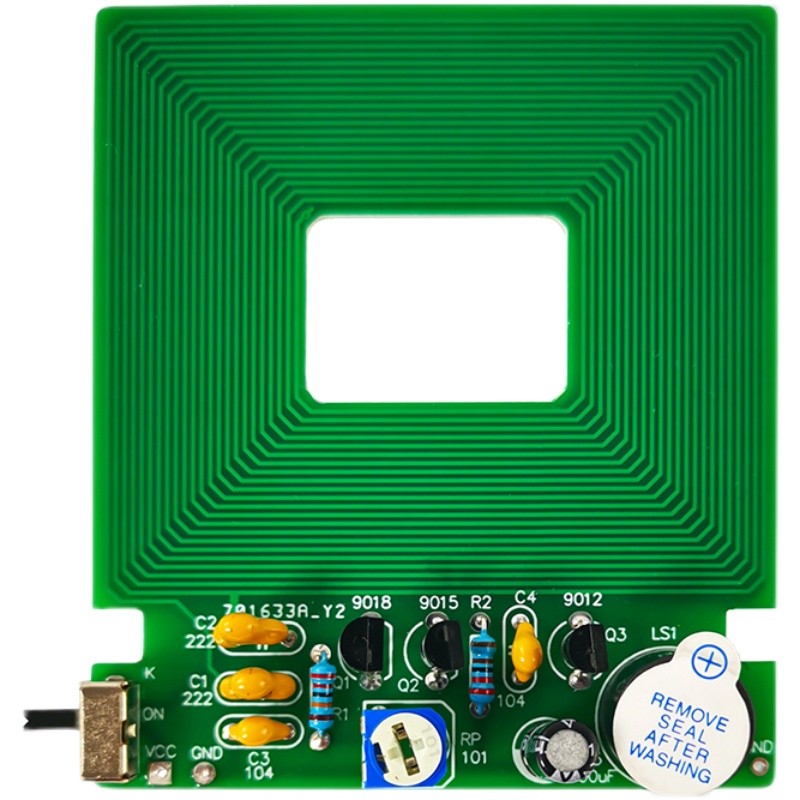

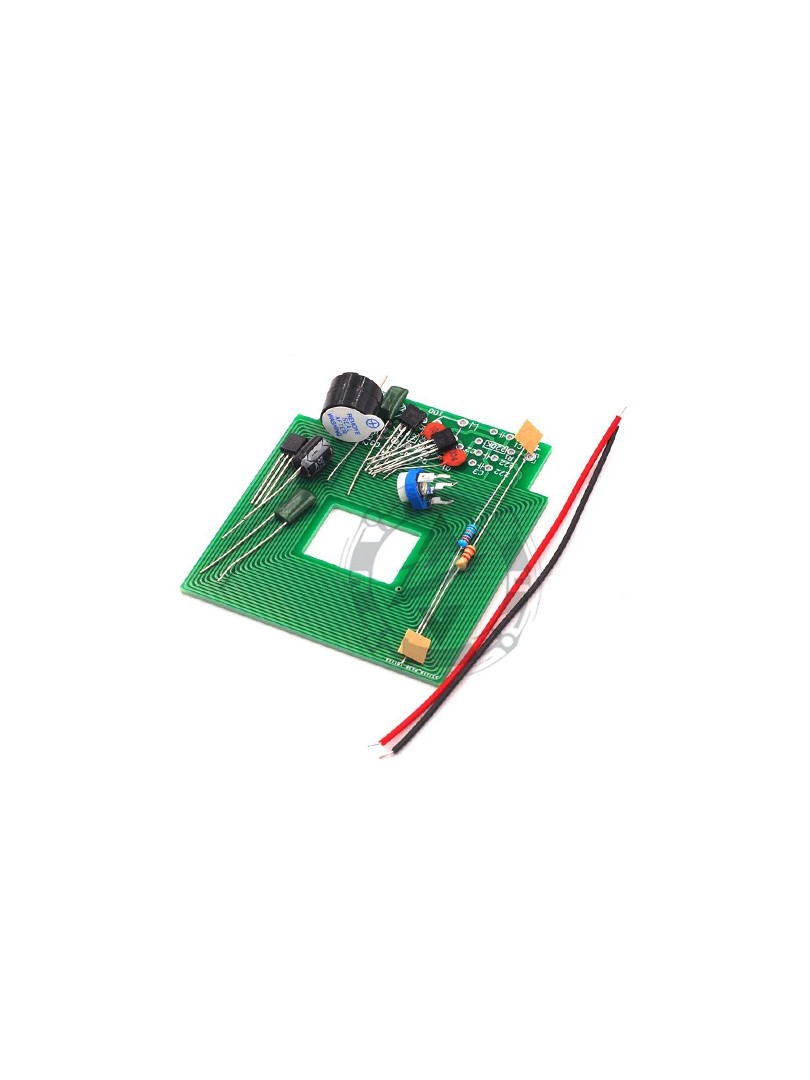

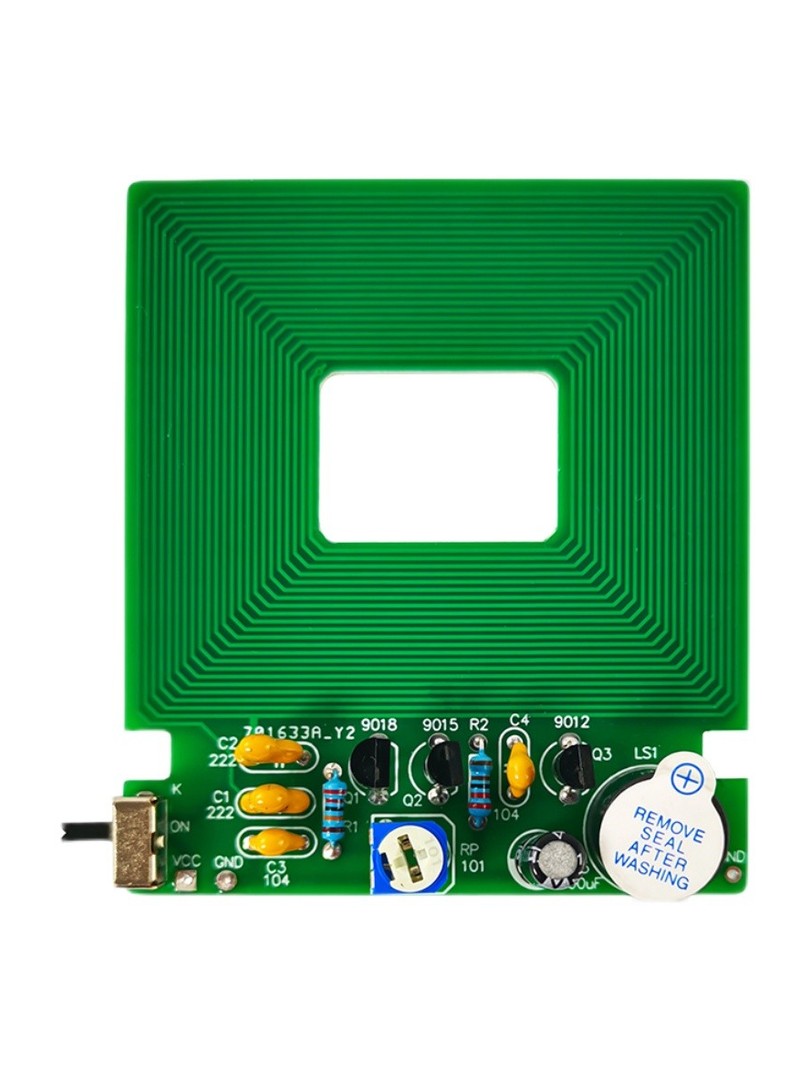

Ten zestaw do samodzielnego montażu wykrywacza metali wykorzystuje wysokiej jakości płytki drukowane i komponenty do zbudowania funkcjonalnego urządzenia do wykrywania metali. Zestaw symuluje zasadę działania profesjonalnych wykrywaczy metali: gdy cewka wykrywacza zbliża się do metalowego obiektu, rozlega się brzęczyk. Płytka jest kompaktowa, zawiera niewielką liczbę łatwych do lutowania komponentów i jest odpowiednia dla studentów i entuzjastów elektroniki uczących się o obwodach oscylatora i prądach wirowych.

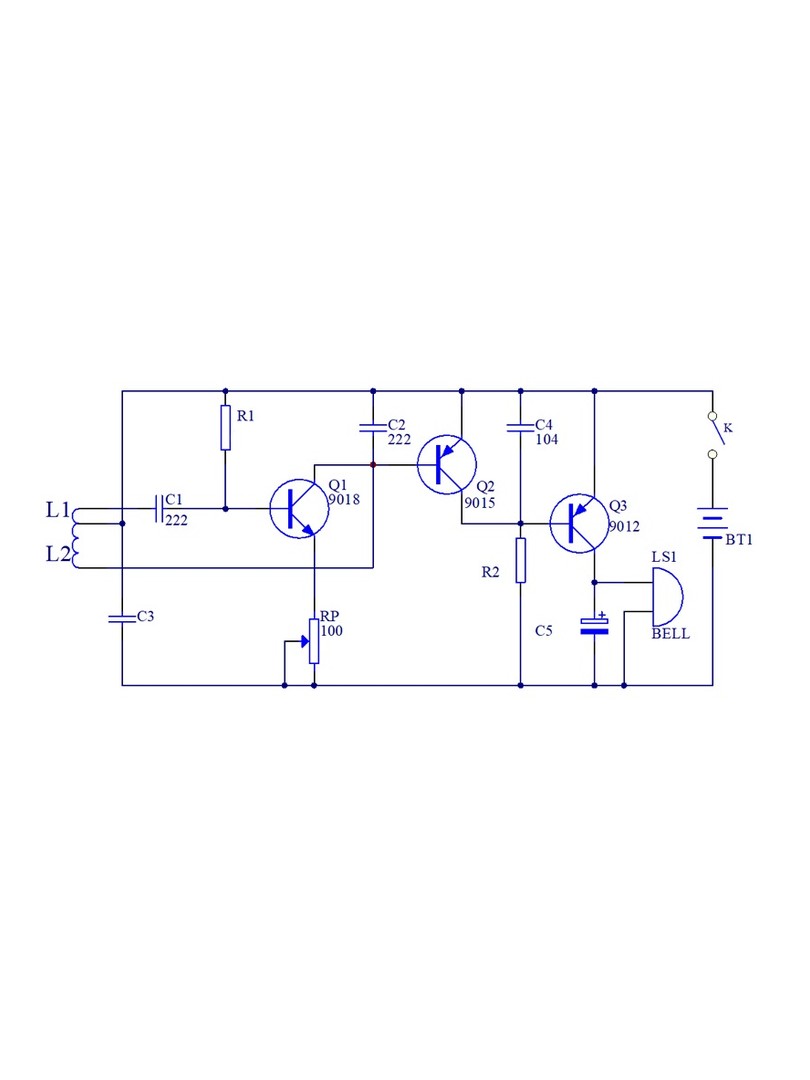

Obwód składa się z dwóch głównych etapów: Etap oscylacji i etap detekcji.
Elementy Q1, L1, L2, C1, C2, R1 i RP tworzą obwód oscylacji o wysokiej częstotliwości. Potencjometr RP służy do regulacji obwodu do "stanu krytycznego" - punktu, w którym ledwo zaczyna oscylować.
Q2 i Q3 tworzą obwód wykrywania i alarmu.
Gdy obwód oscyluje normalnie, generowane napięcie AC przekracza około 0,6 V. Podczas ujemnego półcyklu Q2 włącza się, rozładowując kondensator C4 i skutecznie go zwierając. Dzięki temu Q3 pozostaje wyłączony.
Gdy cewka (L1/L2) zbliża się do metalowego obiektu, w metalu indukowane są prądy wirowe. Zużywa to energię w obwodzie oscylacyjnym, powodując zatrzymanie oscylacji. Po zatrzymaniu oscylacji Q2 wyłącza się. Następnie kondensator C4 ładuje się przez R2, włączając Q3, który aktywuje brzęczyk.

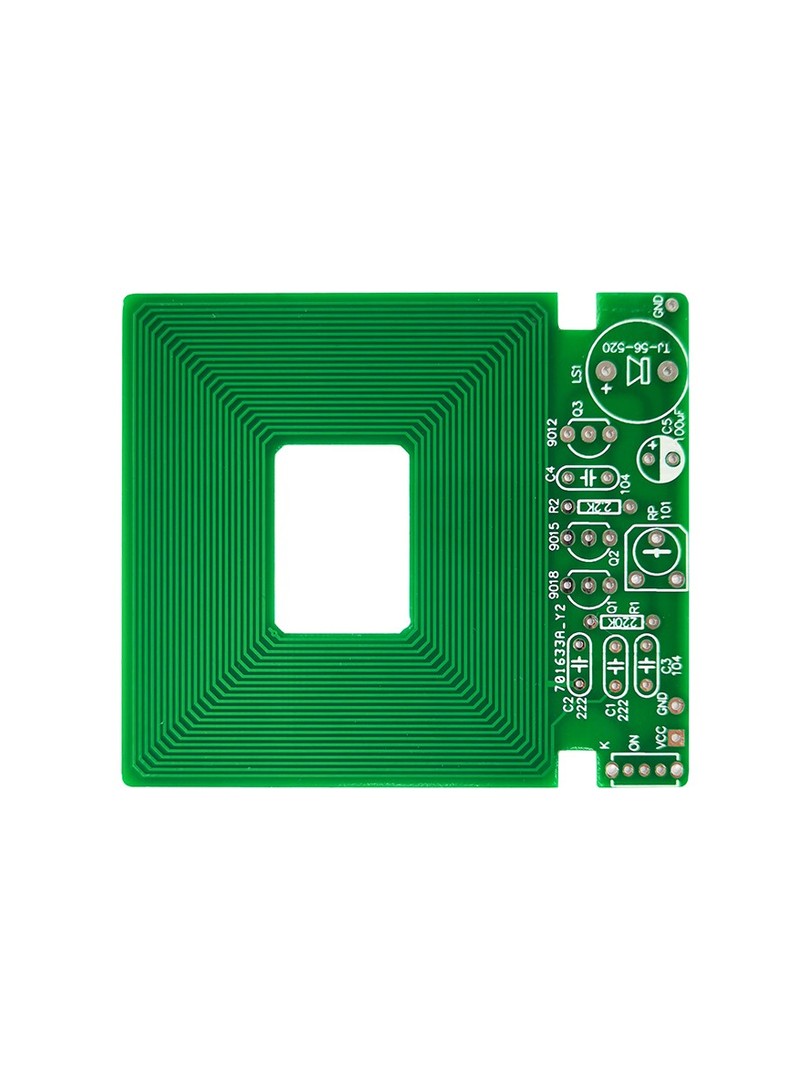

Cewki detekcyjne (L1, L2) są wstępnie nawinięte i zamontowane bezpośrednio na płytce drukowanej; nie jest wymagane ręczne nawijanie cewek.

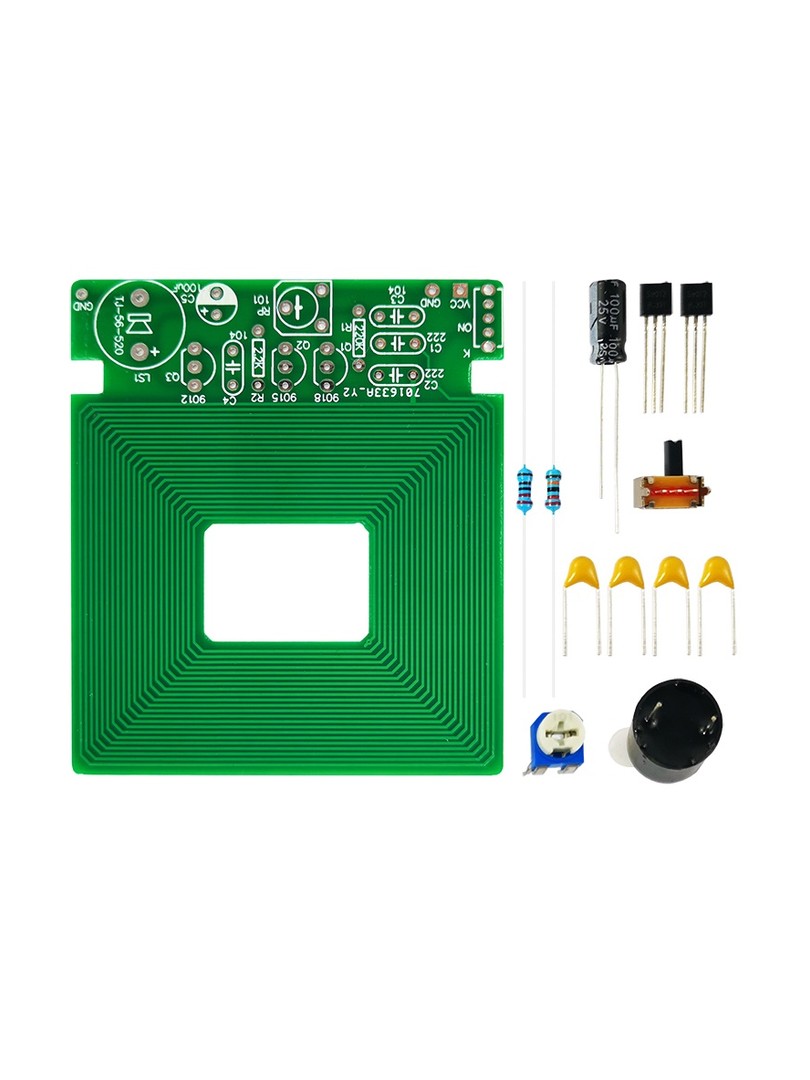

Przylutuj wszystkie komponenty do płytki drukowanej zgodnie z listą komponentów.
Podłącz zasilacz 5-12 V DC. Podłącz przewód dodatni do VCC, a przewód ujemny do GND.
Powoli obracaj regulowany potencjometr (RP), aż brzęczyk zacznie wydawać dźwięk.
Powoli obracaj potencjometr w przeciwnym kierunku, aż dźwięk ustanie. Urządzenie jest teraz skalibrowane.

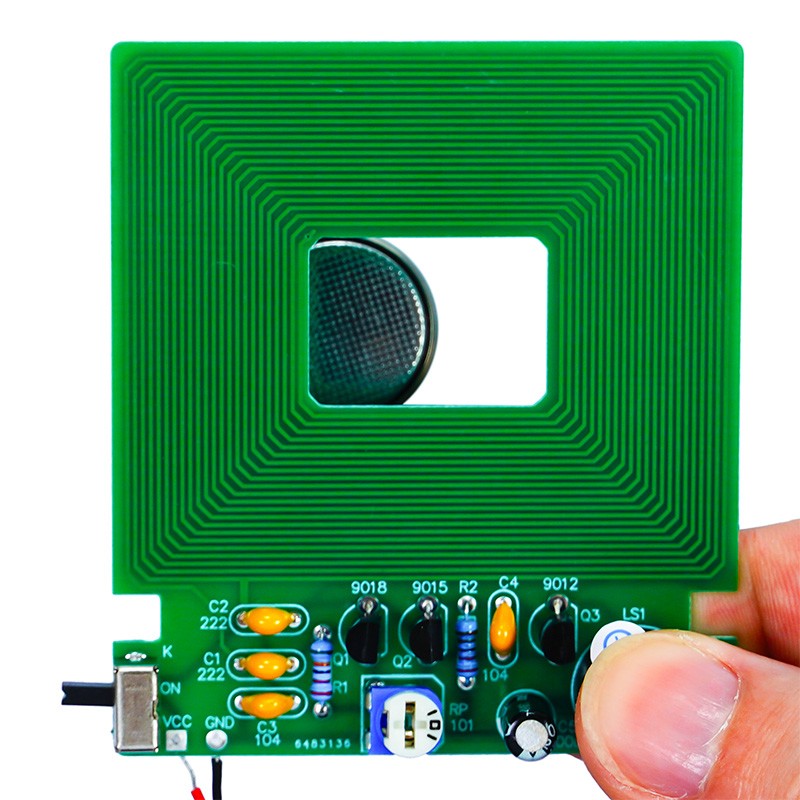

Zbliż żelazny przedmiot (np. śrubokręt lub gwóźdź) do cewki na płytce drukowanej. Brzęczyk powinien wydać dźwięk, wskazując pomyślne wykrycie.
