Zestaw DIY do samodzielnego montażu prostej latarki LED

Zestaw do samodzielnego montażu prostej latarki LED

Przegląd produktów

Model produktu: WK-56-80

Nazwa produktu: Zestaw do tworzenia prostych latarek

Prosty, ale funkcjonalny zestaw do samodzielnego wykonania latarki LED oparty na układzie scalonym YX8115. Zasilana dioda LED z pojedynczej baterii AAA 1,5 V - działa nawet przy spadku napięcia baterii, maksymalizując jej żywotność. Zawiera uniwersalną płytkę drukowaną do dodatkowych ćwiczeń lutowniczych. Wymaga lutowania i montażu. Idealny dla początkujących uczących się lutowania i podstawowych zasad obwodów.

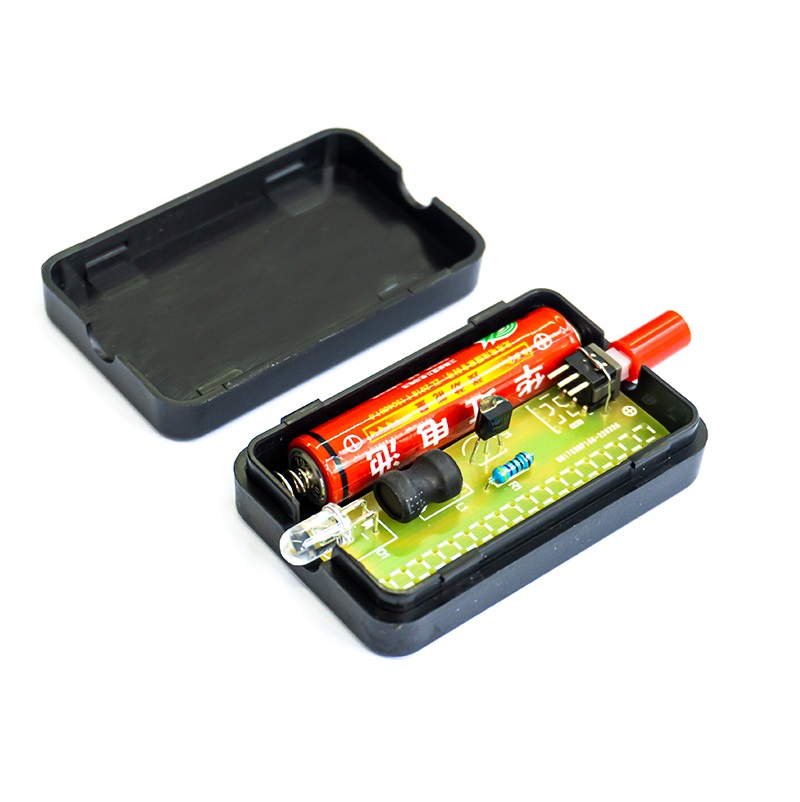

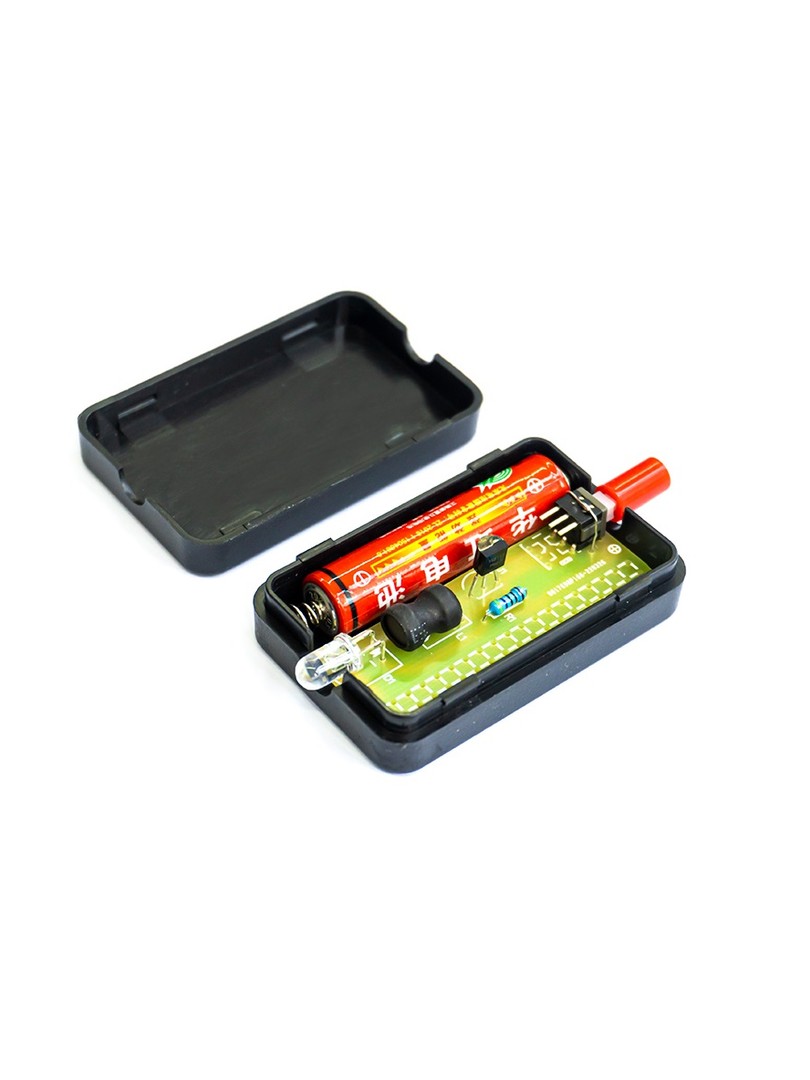

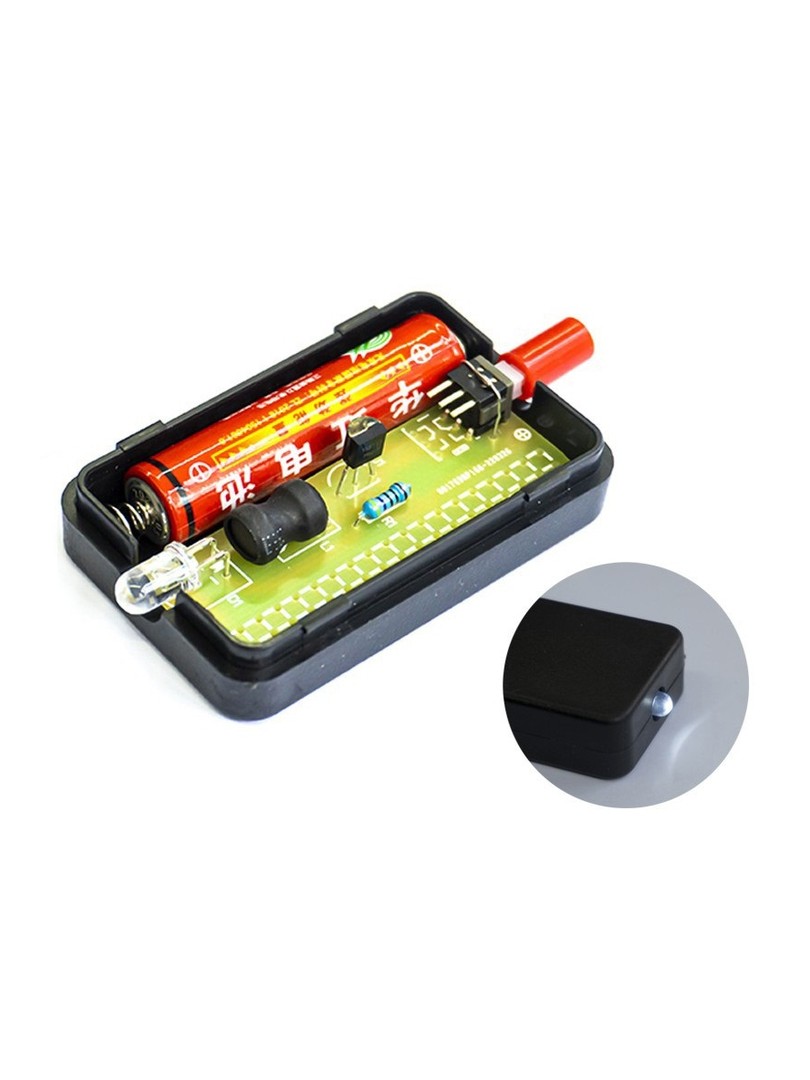

Ta płytka drukowana implementuje funkcję latarki z niewielką liczbą komponentów i zawiera uniwersalny obszar płytki, który można wykorzystać do ćwiczenia lutowania komponentów. Jej zalety to prostota obwodu, łatwość konstrukcji i wszechstronność.

Przesyłka składa się z pojedynczych części, co wymaga od kupującego samodzielnego spawania.

⚠️ WAŻNA UWAGA

YX8115 działa tylko przy napięciu 0,9-1,5 V - NIE używaj akumulatorów litowych (3,7 V) ani innych źródeł wysokiego napięcia. Układ scalony YX8115 działa w zakresie napięć 0,9~1,5 V, podczas gdy napięcie zwykłej baterii wielokrotnego ładowania (baterii litowej) wynosi 3,7 V, więc nie można jej używać do zasilania tego zestawu. Zestaw jest przeznaczony wyłącznie do standardowych baterii alkalicznych AAA 1,5 V.

Kluczowe specyfikacje

• Model produktu: WK-56-80
• Nazwa produktu: Zestaw do tworzenia prostych latarek
• Układ scalony Boost: YX8115 (zakres wejściowy 0,9-1,5 V)
• Zasilanie: 1,5 V DC (pojedyncza bateria AAA)
• Żywotność baterii: ~14 godzin ze standardową baterią alkaliczną AAA (jedna zwykła bateria AAA może działać przez około 14 godzin)
• Zakres napięcia roboczego: 0,9 - 1,5 V (YX8115)

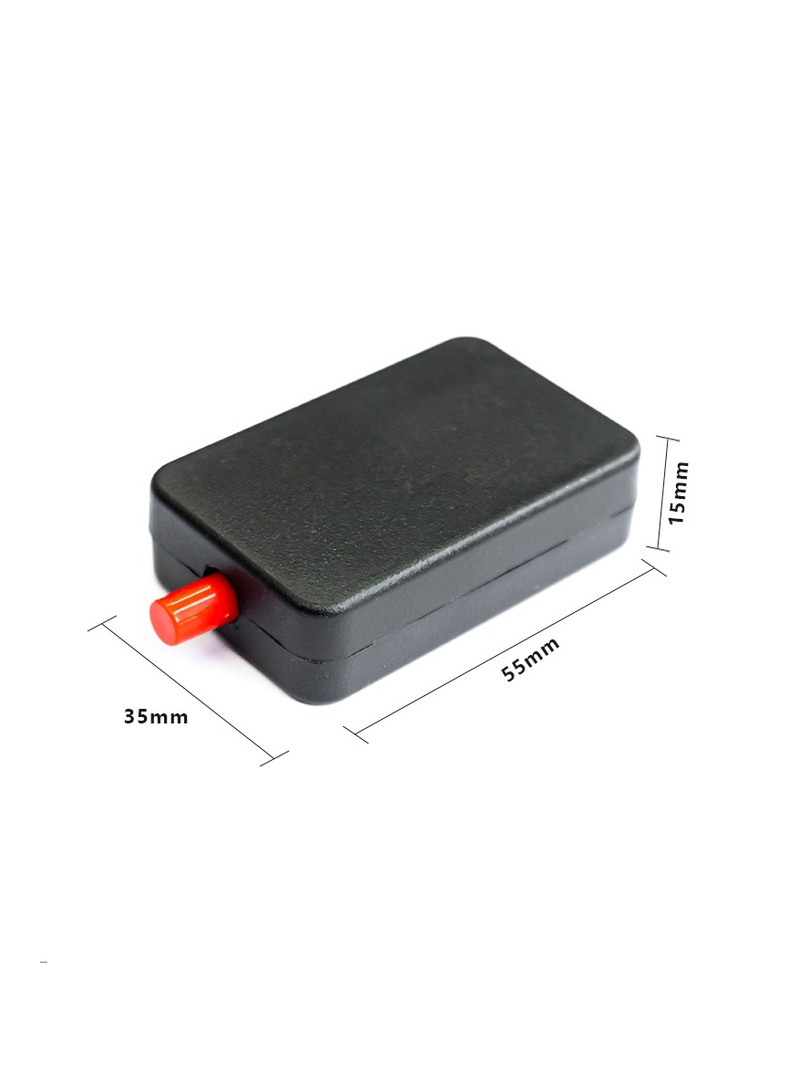

• Wymiary zewnętrzne: 55 x 35 x 15 mm
• Cechy płytki: Uniwersalny obszar do ćwiczeń lutowania ze standardowym rozstawem otworów 2,54 mm
• Dołączone komponenty: 3 rezystory w zestawie do ćwiczenia lutowania
• Typ obwodu: Konwerter Boost (utrzymuje jasność LED podczas rozładowywania baterii)
• Poziom umiejętności: Początkujący

Opis produktu

Zestaw Simple LED Flashlight DIY Kit demonstruje praktyczną elektronikę zasilającą w łatwym do zbudowania formacie. Wykorzystując układ scalony YX8115 boost converter, utrzymuje stabilną jasność diod LED, nawet gdy napięcie akumulatora spada - znacznie wydłużając żywotność akumulatora w porównaniu do latarek z napędem bezpośrednim.

Zasada działania układu

Poziom naładowania i napięcie akumulatorów suchych stopniowo spadają podczas użytkowania. Ten zestaw wykorzystuje układ scalony YX8115 i cewki indukcyjne do utworzenia obwodu wzmacniającego, który może nadal dostarczać stabilne napięcie do diody LED, gdy pozostała moc baterii suchego ogniwa jest niska, dzięki czemu dioda LED może świecić normalnie, poprawiając w ten sposób stopień wykorzystania baterii suchego ogniwa.

Zasada działania

• Baterie z suchymi ogniwami stopniowo tracą napięcie podczas użytkowania.
• Układ scalony YX8115 + cewka indukcyjna tworzą obwód wzmacniający.
• Przekształca niskie napięcie akumulatora na stabilny poziom dla diody LED.
• Dioda LED świeci jasno nawet przy prawie wyczerpanej baterii.
• Maksymalizuje wykorzystanie baterii i wydłuża jej żywotność.

Cechy obwodu

• Minimalna liczba komponentów - łatwy do zrozumienia i montażu.
• Układ YX8115 zaprojektowany specjalnie do pracy z napięciem 0,9-1,5 V.
• Topologia boost oparta na cewce indukcyjnej dla wydajnej konwersji napięcia.
• Dioda LED o stałej jasności niezależnie od spadku napięcia akumulatora.

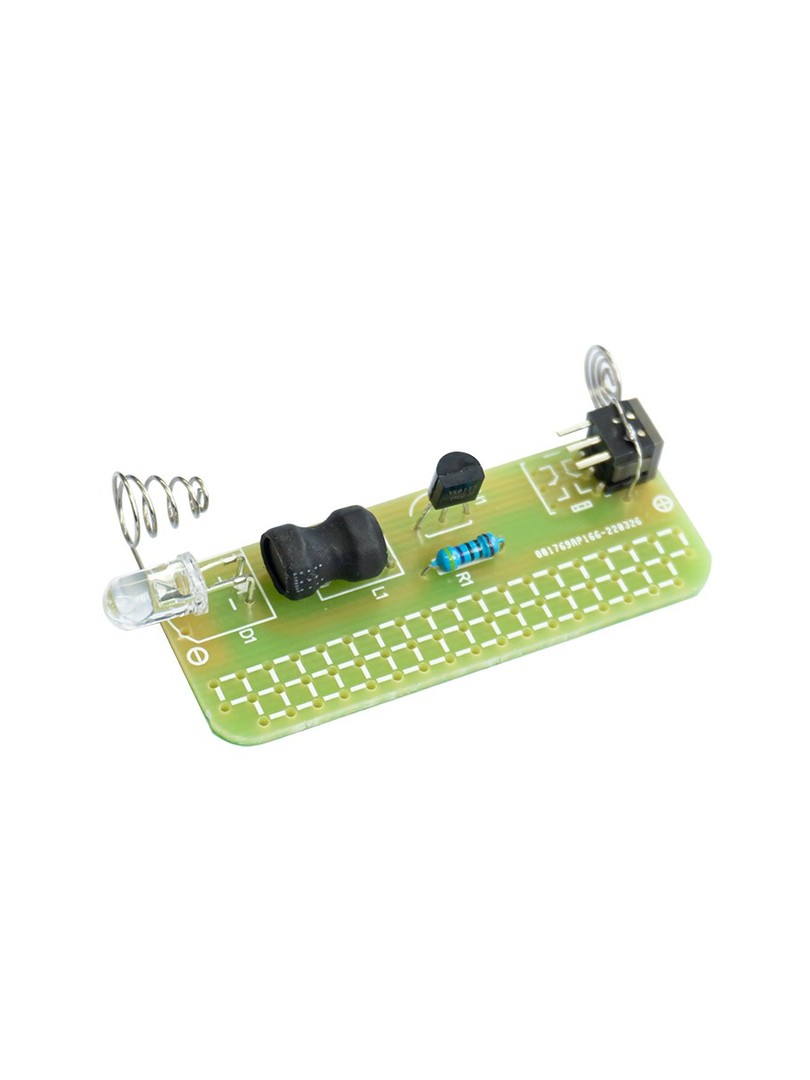

Uniwersalny obszar płytki drukowanej

• Dodatkowa przestrzeń na płytce drukowanej ze standardowym rozstawem otworów 2,54 mm.
• Zawiera 3 rezystory do ćwiczenia lutowania.
• Początkujący mogą ćwiczyć rozmieszczenie komponentów i techniki lutowania.
• Efektywne wykorzystanie miejsca na płytce drukowanej - funkcjonalna latarka plus obszar do ćwiczeń.

Zalety

• Prosty obwód - łatwy do zrozumienia i rozwiązywania problemów.
• Łatwa produkcja - idealna do pierwszych projektów i użytku w klasie.
• Płytka o wielu zastosowaniach - funkcjonalna latarka plus obszar do ćwiczeń lutowania.
• Długa żywotność baterii - około 14 godzin ciągłej pracy na jednej baterii.

Cechy i korzyści

• YX8115 Boost Converter: Utrzymuje jasność diody LED w miarę rozładowywania się baterii, maksymalizując jej wykorzystanie.
• Praca na jednej baterii AAA: Tylko 1,5 V - proste, dostępne i niedrogie źródło zasilania.
• Długa żywotność baterii: ~14 godzin ciągłej pracy na standardowej baterii alkalicznej.
• Uniwersalny obszar roboczy: Dodatkowa siatka otworów o rozstawie 2,54 mm do ćwiczenia lutowania i eksperymentowania.
• Komponenty do ćwiczeń w zestawie: 3 rezystory do praktycznej nauki.
• Prosty obwód: Niewiele komponentów - łatwy do zrozumienia, montażu i rozwiązywania problemów.
• Przyjazny dla początkujących: Idealny do pierwszych projektów lutowniczych i edukacji elektronicznej.
• Wartość edukacyjna: Nauka o przetwornicach boost, cewkach indukcyjnych, zarządzaniu baterią i zasadach działania obwodu.
• Funkcjonalny rezultat: Zbuduj działającą latarkę, której będziesz mógł używać.
• 5 podstawowych zalet: Prosty obwód, łatwa produkcja, wielokrotne użycie, długa żywotność baterii, wartość edukacyjna.

Zawartość opakowania

• 1x Główna płytka drukowana (55 x 35 mm) z uniwersalnym obszarem do ćwiczeń (rozstaw otworów 2,54 mm)
• 1x YX8115 boost converter IC
• 1x Cewka indukcyjna (dla obwodu boost)
• 1x Dioda LED
• 3x Rezystory (do ćwiczenia lutowania na uniwersalnym obszarze)
• 1x styki baterii/uchwyt (dla pojedynczej baterii AAA)
• Dodatkowe elementy pasywne (kondensatory itp.) w razie potrzeby
• Instrukcja montażu

Uwaga: bateria AAA nie wchodzi w skład zestawu.

Zastosowania

• Ćwiczenie lutowania dla początkujących: Idealny pierwszy projekt do nauki lutowania komponentów.
• Edukacja elektroniczna: Zrozumienie konwerterów boost, zarządzania baterią i elektroniki mocy.
• Latarka DIY: Zbuduj funkcjonalną, trwałą latarkę do codziennego użytku.
• STEM Outreach: Prosty obwód demonstrujący praktyczne zasady elektroniki.
• Projekt na prezent: Ręcznie wykonana latarka dla przyjaciół lub rodziny.
• Zajęcia w klasie: Idealny do nauczania podstawowych koncepcji obwodów i umiejętności lutowania.
• Ćwiczenie komponentów: Użyj uniwersalnego obszaru do ćwiczenia lutowania rezystorów.

Ważne uwagi

• ⚠️ Ostrzeżenie o napięciu baterii: Ten zestaw jest przeznaczony wyłącznie do baterii AAA 1,5 V. NIE używaj akumulatorów litowych (3,7 V) ani innych źródeł zasilania - spowoduje to uszkodzenie obwodu. Układ scalony YX8115 działa tylko przy napięciu 0,9~1,5 V.
• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu. Przesyłka składa się z pojedynczych części, wymagających od kupującego samodzielnego spawania.
• Bateria nie jest dołączona: Wymaga jednej baterii AAA (brak w zestawie).
• Poziom umiejętności: Początkujący - idealny do pierwszych projektów lutowniczych.
• Obszar uniwersalny: Dodatkowa przestrzeń do ćwiczeń - lutowanie dołączonych rezystorów w celu rozwijania umiejętności i nauki rozmieszczania komponentów.
• Działanie Boost: Obwód działa, dopóki napięcie akumulatora nie spadnie poniżej około 0,9 V.
• Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed włożeniem baterii.
• Należy przestrzegać prawidłowej polaryzacji połączeń diod LED i baterii.

Objaśnienia techniczne

Gdy używana jest standardowa sucha bateria, jej napięcie stopniowo spada wraz z upływem czasu. W prostej latarce z napędem bezpośrednim, dioda LED przyciemniłaby się znacznie w miarę rozładowywania się baterii, a dużo energii zostałoby zmarnowane, gdy napięcie spadłoby poniżej napięcia przewodzenia diody LED.

Ten zestaw wykorzystuje układ scalony YX8115 i cewkę indukcyjną, aby utworzyć przetwornicę podwyższającą napięcie. Nawet gdy napięcie akumulatora spada, obwód wzmacnia je do poziomu wystarczającego do zasilania diody LED przy stałej jasności. Pozwala to na wykorzystanie prawie całej energii baterii, wydłużając praktyczny czas pracy do około 14 godzin ze standardowej baterii alkalicznej AAA.

Podsumowanie

Zestaw WK-56-80 Simple LED Flashlight DIY Kit stanowi idealne wprowadzenie do elektroniki i lutowania. Dzięki konwerterowi YX8115 boost, pracy na jednej baterii AAA i dodatkowemu obszarowi do ćwiczeń, uczy podstawowych pojęć podczas budowania użytecznego urządzenia. Idealny dla początkujących, studentów i każdego, kto chce się uczyć poprzez praktyczne doświadczenie.
