Zestaw DIY do samodzielnego montażu mini oscyloskopu LCD z STC8K8A

Zestaw DIY do samodzielnego montażu mini oscyloskopu LCD z mikrokontrolerem STC8K8A

Przegląd produktów

Model produktu: TZ-TJ-56-646-1

Nazwa produktu: Zestaw oscyloskopu z mikrokontrolerem Mini-DSO

Kompaktowy zestaw jednokanałowego oscyloskopu dla majsterkowiczów oparty na mikrokontrolerze STC8A8K64S4A12. Posiada 0,96-calowy wyświetlacz OLED (128x64), zakres wejściowy 0-30V, wiele ustawień podstawy czasu (od 100us do 500ms) i trzy tryby wyzwalania (Auto/Normal/Single). Obejmuje wyjście kształtu fali, wykrywanie zasilania i zapisywanie ustawień w pamięci EEPROM. Zawiera akrylową obudowę. Wymaga lutowania - idealny do nauki zasad działania oscyloskopu i programowania mikrokontrolerów STC.

Jest to prosty oscyloskop zbudowany przy użyciu mikrokontrolera STC8A8K. Wymaga tylko kilku komponentów i jest łatwy w montażu. Jego funkcjonalność obejmuje podstawowe pomiary. Ten zestaw ma na celu zbudowanie podstawowego modelu oscyloskopu przy użyciu najprostszych zasad i jak najmniejszej ilości sprzętu. Kod źródłowy jest łatwy do zrozumienia, dzięki czemu nadaje się zarówno do użytku produktowego, jak i do nauki przez zainteresowanych entuzjastów elektroniki.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-646-1
• Nazwa produktu: Zestaw oscyloskopu z mikrokontrolerem Mini-DSO
• Mikrokontroler: STC8A8K64S4A12 (seria STC8, architektura 8051)
• Wyświetlacz: 0,96-calowy OLED, rozdzielczość 128x64, 7-pinowy interfejs
• Kanały: Pojedynczy kanał
• Zakres napięcia wejściowego: 0 - 30V
• Ustawienia czasu/działania: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500µs, 200µs, 100µs (100µs dostępne tylko w trybie automatycznego wyzwalania)
• Częstotliwość próbkowania: 10kHz @ 100µs/div
• Poziom wyzwalania: Regulowany poziom napięcia
• Nachylenie wyzwalania: zbocze narastające (^) lub zbocze opadające (v)
• Tryby wyzwalania: A = tryb automatyczny, N = tryb normalny, S = tryb pojedynczy
• Rozmiar płytki drukowanej: 57 x 34 mm
• Obudowa: Akrylowa obudowa w zestawie
• Zasilanie: DC 4 - 5V
• Funkcje specjalne: Wyjście kształtu fali (fala PWM), wykrywanie napięcia zasilania, zapis ustawień EEPROM po awarii zasilania

Opis produktu

Mini Oscilloscope DIY Kit to prosty, ale funkcjonalny oscyloskop zbudowany wokół mikrokontrolera STC8A8K64S4A12. Zaprojektowany przy użyciu minimalnej liczby komponentów i prostych zasad, stanowi doskonałe wprowadzenie do obsługi oscyloskopu i tworzenia systemów wbudowanych.

Podstawowa filozofia projektowania

• Zbudowany przy użyciu najprostszych możliwych zasad z minimalną ilością sprzętu.
• Łatwy w montażu - wymaga tylko kilku komponentów.
• Kod źródłowy jest prosty i łatwy do zrozumienia.
• Nadaje się zarówno do użytku praktycznego, jak i do nauki przez entuzjastów elektroniki.

Możliwości pomiarowe

• Wejście jednokanałowe: Zakres 0-30V do podstawowej obserwacji przebiegu.
• Wiele ustawień podstawy czasu: Od 500ms do 100µs na podział (100µs dostępne tylko w trybie Auto).
• Kontrola wyzwalania: Regulowany poziom wyzwalania z wyborem zbocza narastającego/opadającego.
• Trzy tryby wyzwalania: Kompleksowa kontrola dla różnych typów sygnałów.

Dodatkowe funkcje

• Wyjście kształtu fali: Fala PWM do autotestu i kalibracji.
• Wykrywanie napięcia zasilania: Monitorowanie źródła zasilania.
• EEPROM zapisuje wszystkie ustawienia: Po wyjściu z interfejsu ustawień wszystkie parametry interfejsu ustawień i interfejsu głównego zostaną zapisane w pamięci EEPROM - informacje zachowane po awarii zasilania.
• Wskaźnik LED: Pokazuje status próbkowania (zwykle świeci się, gdy próbkowanie jest w toku).

Konstrukcja

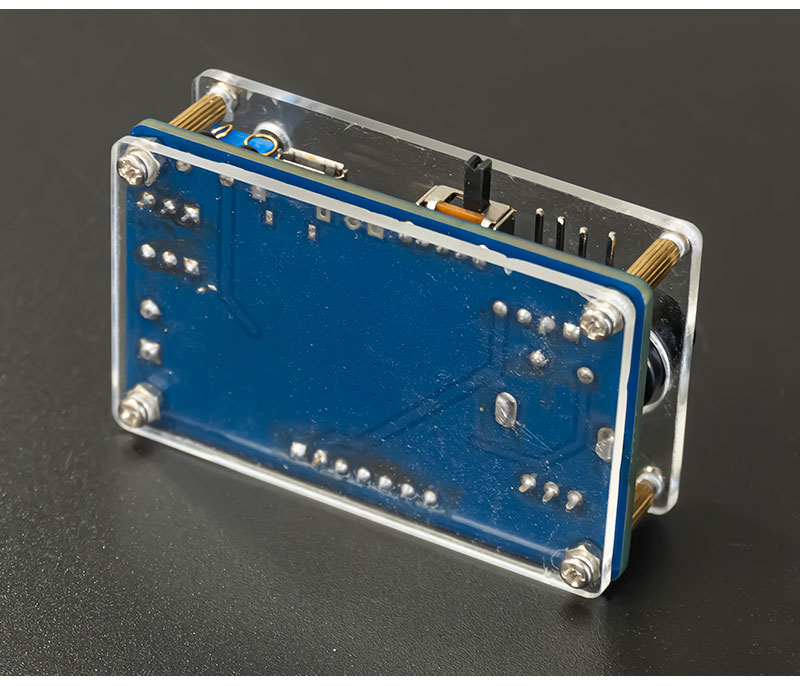

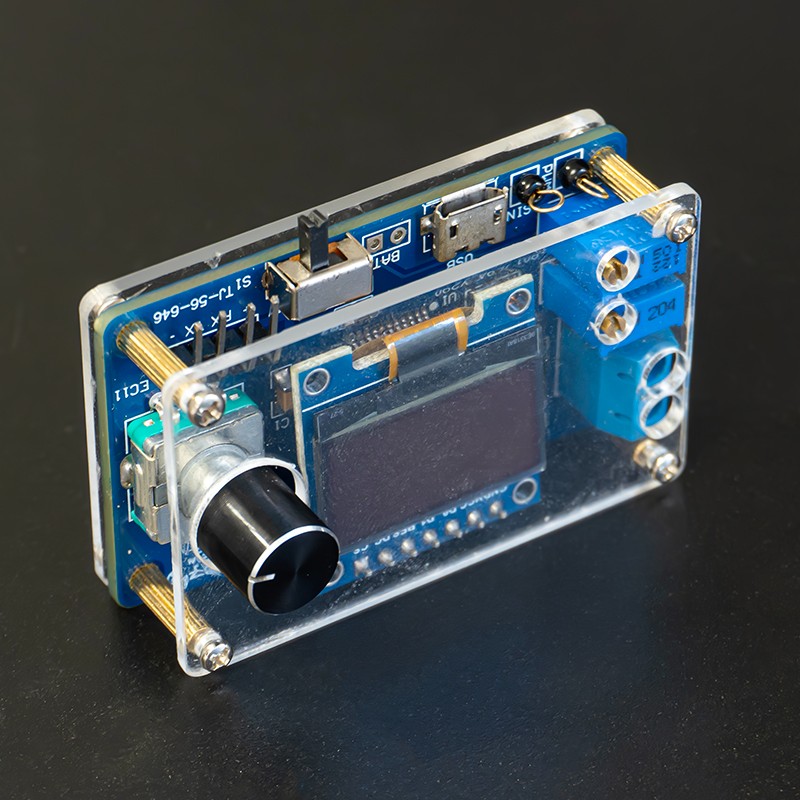

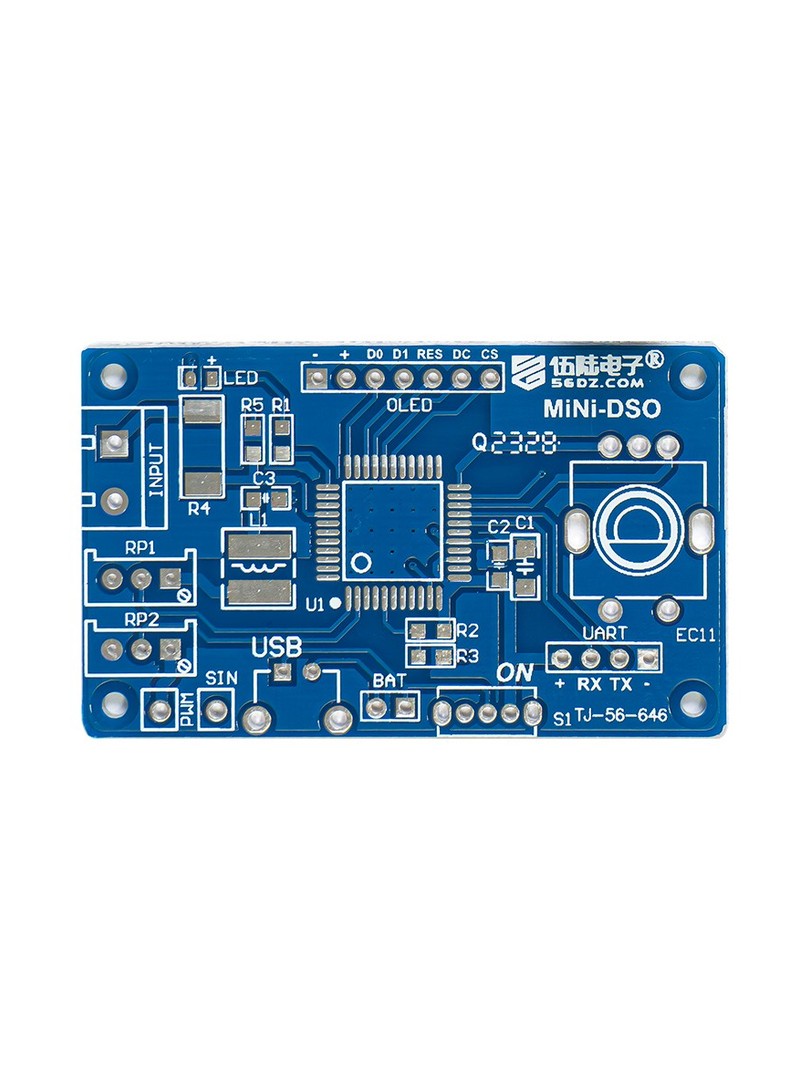

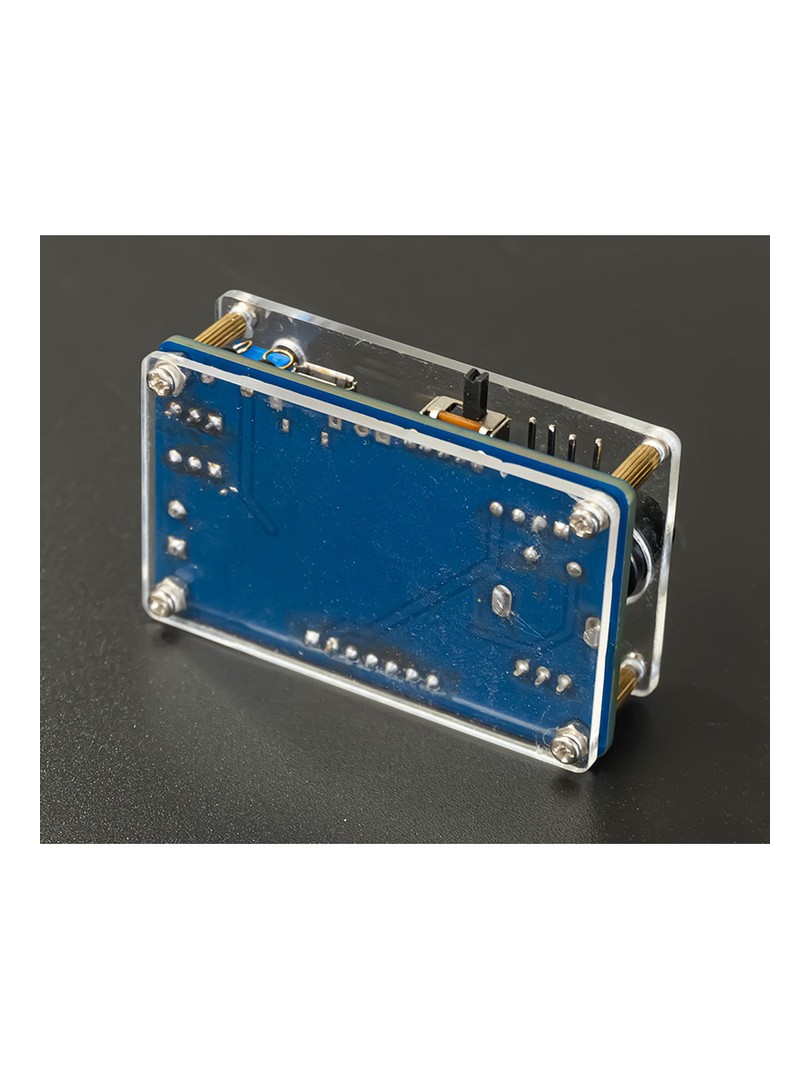

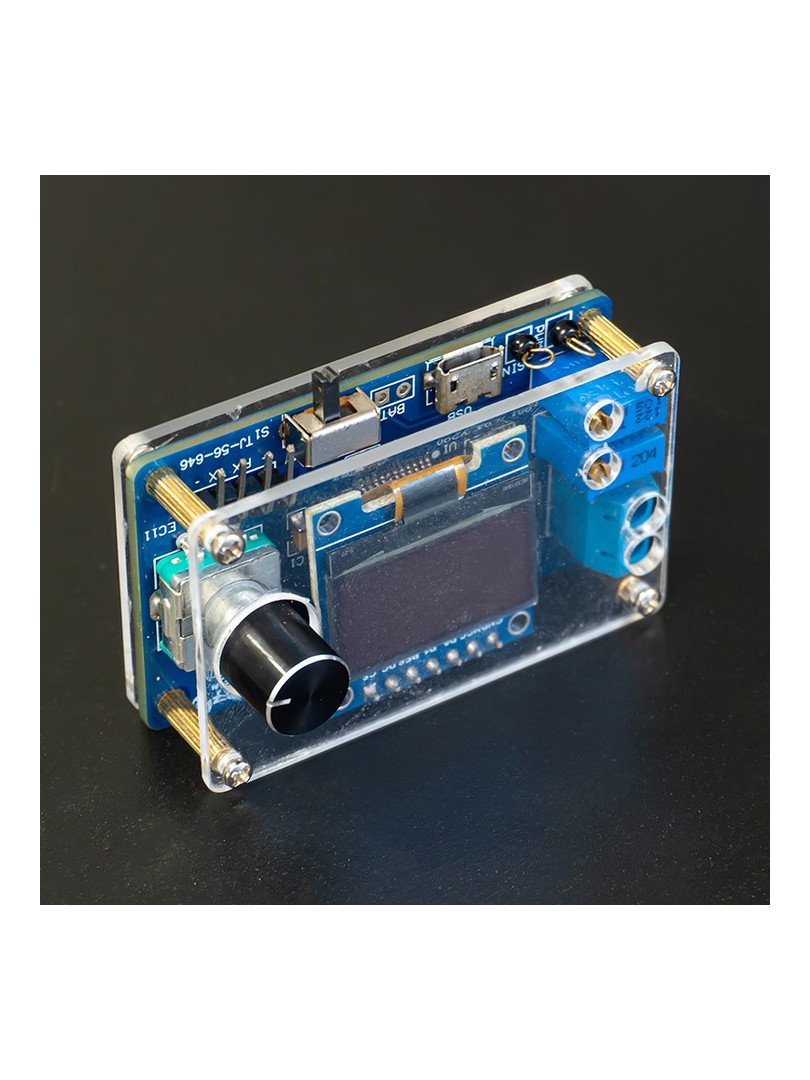

• Kompaktowa płytka PCB (57x34mm) mieści się w dołączonej akrylowej obudowie.

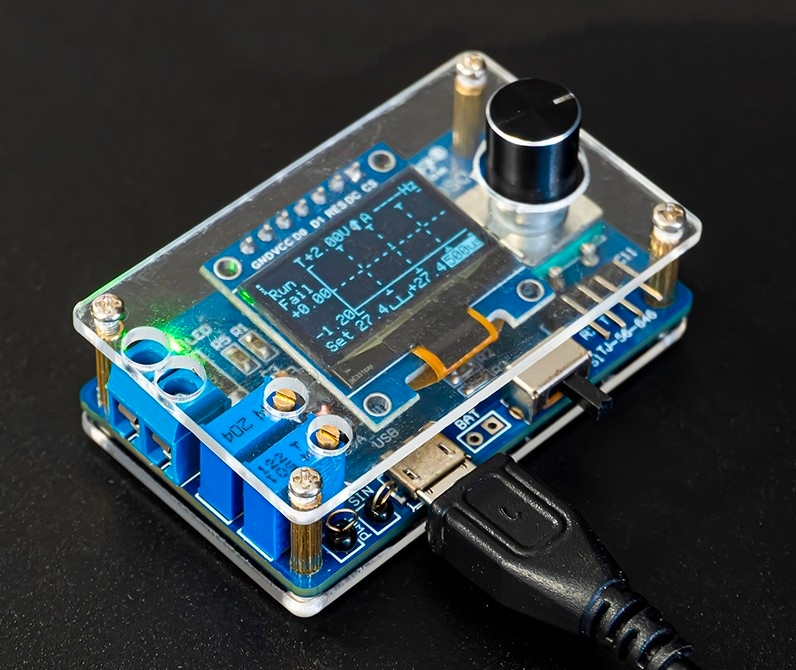

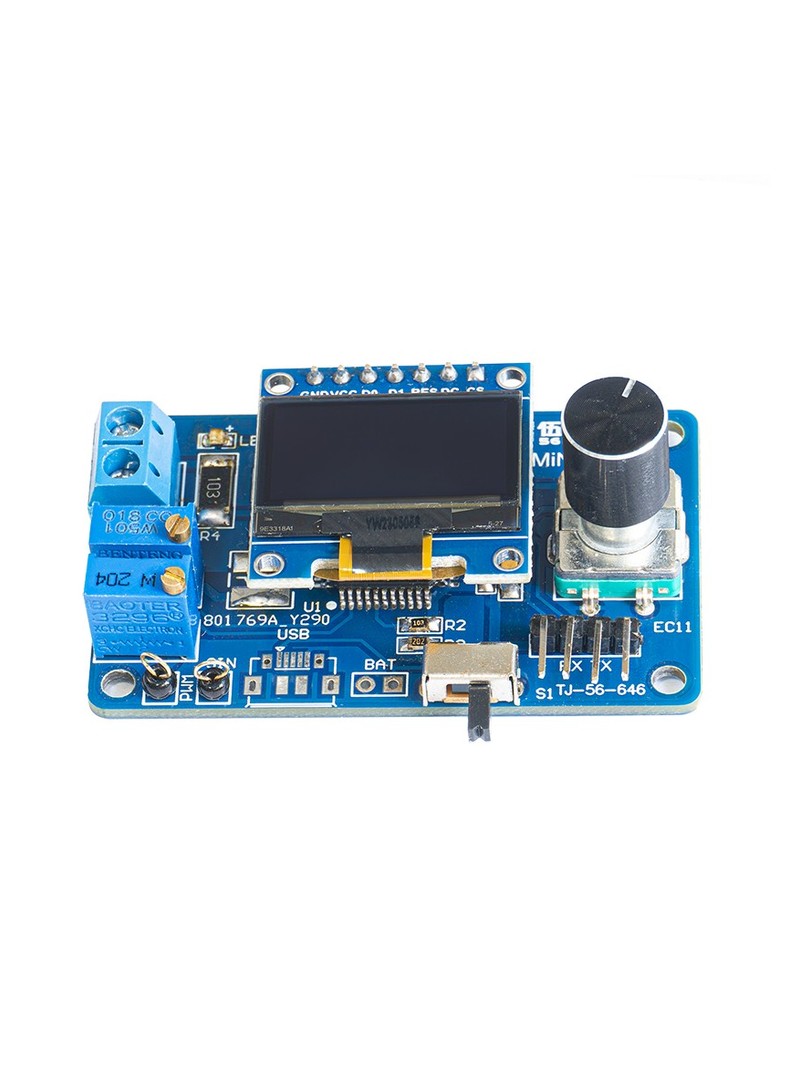

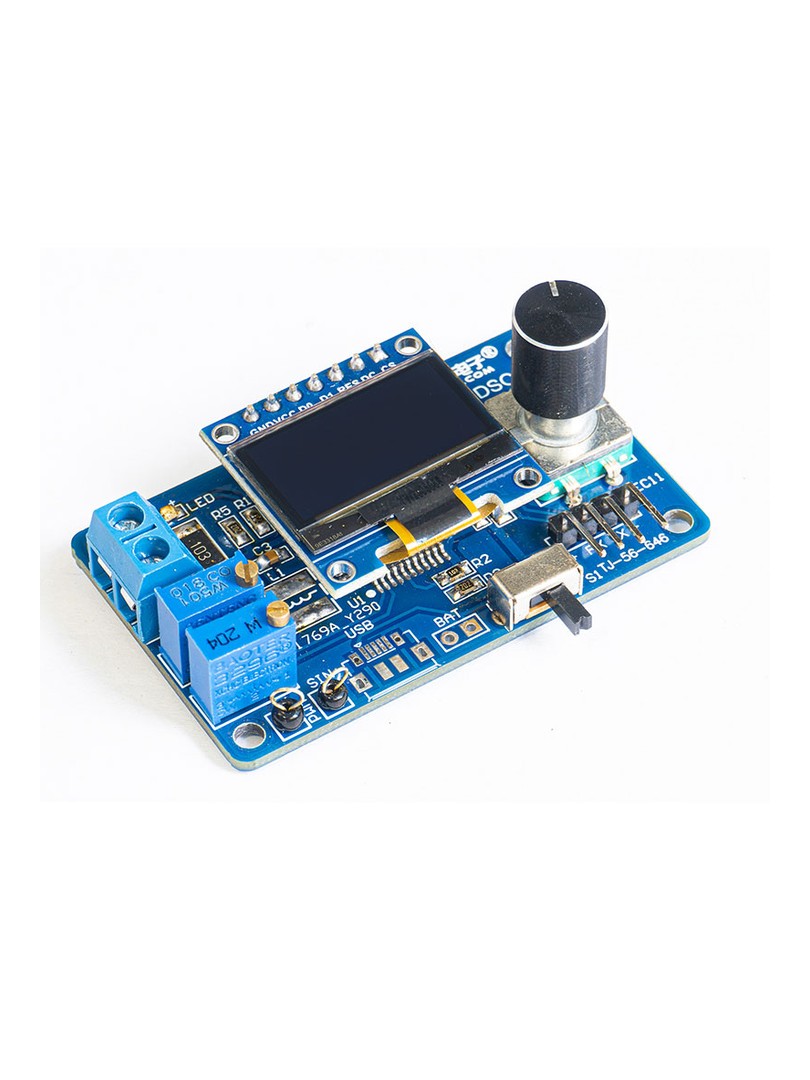

• 0,96-calowy wyświetlacz OLED zapewnia wyraźną wizualizację przebiegu.
• Wszystkie komponenty przewlekane lub proste SMD - umiarkowany poziom trudności lutowania.

Cechy i korzyści

• STC8A8K64S4A12 MCU: Wydajny mikrokontroler oparty na 8051 z dużymi zasobami do przetwarzania sygnału.
• Wyświetlacz OLED 0,96": Rozdzielczość 128x64 - wyraźne wyświetlanie przebiegu z dobrym kontrastem.
• Zakres wejściowy 0-30 V: Zaspokaja większość potrzeb związanych z pomiarami sygnałów niskonapięciowych w celach hobbystycznych i edukacyjnych.
• 12 ustawień czasu/działki: Od 500ms do 100µs - wszechstronny dla różnych typów sygnałów (audio, cyfrowych, wolno analogowych).
• Trzy tryby wyzwalania: Auto, Normal, Single - wszechstronna kontrola wyzwalania dla różnych zastosowań.
• Regulowany poziom wyzwalania: Ustawienie precyzyjnego napięcia dla stabilnego wyzwalania powtarzających się lub pojedynczych sygnałów.
• Wybór zbocza wyzwalania: Narastające lub opadające zbocze w celu dopasowania do charakterystyki sygnału.
• Wyjście kształtu fali: Wbudowany sygnał testowy PWM do autotestu i uczenia.
• Wykrywanie zasilania: Monitorowanie źródła zasilania w celu zapewnienia niezawodnego działania.
• Zapis ustawień w pamięci EEPROM: Zapamiętuje konfigurację po wyłączeniu zasilania - nie ma potrzeby resetowania za każdym razem.
• Kompaktowy rozmiar: Niewielki rozmiar - przenośny i przyjazny dla biurka dzięki dołączonej akrylowej obudowie.
• Akrylowa obudowa w zestawie: Przezroczysta obudowa ochronna zapewniająca estetyczny wygląd.
• Wartość edukacyjna: Praktyczna nauka zasad działania oscyloskopu, programowania STC i przetwarzania sygnałów.
• Dołączony kod źródłowy: Łatwy do zrozumienia kod do nauki i dostosowywania.

Wyjaśnienie trybów wyzwalania

• Tryb automatyczny (A): Ciągłe skanowanie. Kliknij enkoder, aby zatrzymać lub uruchomić próbkowanie. W przypadku wyzwolenia na ekranie wyświetlany jest przebieg z wyśrodkowanym punktem wyzwolenia. W przeciwnym razie przebieg przewija się nieregularnie i wyświetlany jest komunikat "Fail".
• Tryb normalny (N): Po zakończeniu próbkowania wstępnego, sygnał wejściowy. Jeśli sygnał zostanie wyzwolony, przebieg zostanie wyświetlony na ekranie w oczekiwaniu na nowe wyzwolenie. Jeśli nie nastąpi nowe wyzwolenie, przebieg zostanie zachowany.
• Tryb pojedynczy (S): Po zakończeniu próbkowania wstępnego, sygnał wejściowy. Jeśli zostanie wyzwolony, przebieg zostanie wyświetlony i próbkowanie zostanie zatrzymane. Użytkownik musi kliknąć enkoder, aby rozpocząć kolejne próbkowanie.

Ważne: W trybach Normal i Single należy upewnić się, że poziom wyzwalania jest prawidłowo ustawiony - w przeciwnym razie na wyświetlaczu nie pojawi się żaden przebieg.

Lampka kontrolna: Normalnie włączona, aby wskazać, że próbkowanie jest w toku.

Dostępność ustawień czasu/działki

• Wszystkie tryby: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500µs, 200µs
• Tylko tryb automatyczny: 100 µs

Zawartość opakowania

• 1x Główna płytka drukowana (57 x 34 mm)
• 1x mikrokontroler STC8A8K64S4A12 (wstępnie zaprogramowany)
• 1x 0,96-calowy wyświetlacz OLED (128x64, 7-pinowy interfejs)
• 1x enkoder obrotowy (do sterowania)
• 1x Złącze wejściowe / interfejs sondy
• 1x Wskaźnik LED
• 1x Złącze zasilania
• Rezystory, kondensatory i wszystkie niezbędne elementy pasywne
• 1x Akrylowe panele obudowy (wycinane laserowo)
• Sprzęt montażowy (śruby, wsporniki)
• Instrukcje montażu
• Dostęp do kodu źródłowego (dostarczony link do pobrania)

Uwaga: zasilacz nie wchodzi w skład zestawu; sondy wejściowe nie wchodzą w skład zestawu.

Zastosowania

• Narzędzie edukacyjne: Nauka działania oscyloskopów poprzez praktyczny montaż i użytkowanie.
• Rozwój mikrokontrolerów STC: Nauka programowania i przetwarzania sygnałów serii STC8.
• Podstawowe pomiary sygnałów: Sygnały audio, cyfrowe o niskiej częstotliwości i analogowe do 30 V.
• Sprzęt testowy DIY: Zbuduj własny przenośny zakres do podstawowego rozwiązywania problemów.
• Projekty dla hobbystów: Proste obserwacje przebiegów na potrzeby eksperymentów z elektroniką.
• Nauka kodu źródłowego: Zrozumienie algorytmów wbudowanego przetwarzania sygnałów i oscyloskopu.
• Demonstracje w klasie: Przystępny cenowo oscyloskop do zastosowań dydaktycznych.

Ważne uwagi

• Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Zasilanie: Wymaga źródła zasilania DC 4-5V (kompatybilne z USB) - brak w zestawie.
• Zakres wejściowy: 0-30V maksymalnie - nie przekraczać, aby uniknąć uszkodzenia.
• Częstotliwość próbkowania: 10kHz @100µs/div - odpowiednia dla sygnałów o niskiej częstotliwości (audio, wyjścia czujników itp.).
• Poziom umiejętności: Średnio zaawansowany - wymaga dobrych umiejętności lutowniczych i wiedzy z zakresu elektroniki.
• Akrylowa obudowa: Montaż po pomyślnym przetestowaniu pod kątem ochrony i wyglądu.
• Kod źródłowy: Dostarczony do nauki i dostosowywania - do modyfikacji wymagana jest wiedza programistyczna.
• Regulacja wyzwalacza: Prawidłowe ustawienie poziomu wyzwalania jest niezbędne do stabilnego wyświetlania przebiegu, szczególnie w trybach Normal i Single.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Zawartość opakowania Uwaga

Typ w zestawie: Zestaw z akrylową obudową (zgodnie ze specyfikacją).

Podsumowanie

Zestaw TZ-TJ-56-646-1 Mini Oscilloscope DIY Kit oferuje przystępny punkt wejścia do projektowania i użytkowania oscyloskopu. Zbudowany w oparciu o wydajny MCU STC8A8K64S4A12, zapewnia podstawowe funkcje pomiarowe w kompaktowej obudowie do samodzielnego montażu. Dzięki wielu ustawieniom podstawy czasu, wszechstronnym trybom wyzwalania i dołączonej akrylowej obudowie, doskonale nadaje się do nauki, nauczania i podstawowych zadań pomiaru sygnału. Idealny dla studentów elektroniki, hobbystów i każdego, kto chce zrozumieć oscyloskopy od podstaw.
