Zestaw DIY do samodzielnego montażu elektronicznego koła fortuny LED

Zestaw DIY do samodzielnego montażu elektronicznego koła fortuny LED

Przegląd produktów

Model produktu: TZ-TJ-56-10A-1

Nazwa produktu: Zestaw elektronicznego gramofonu szczęścia DIY - projekt lutowniczy elektronicznej gry w szacowanie kości

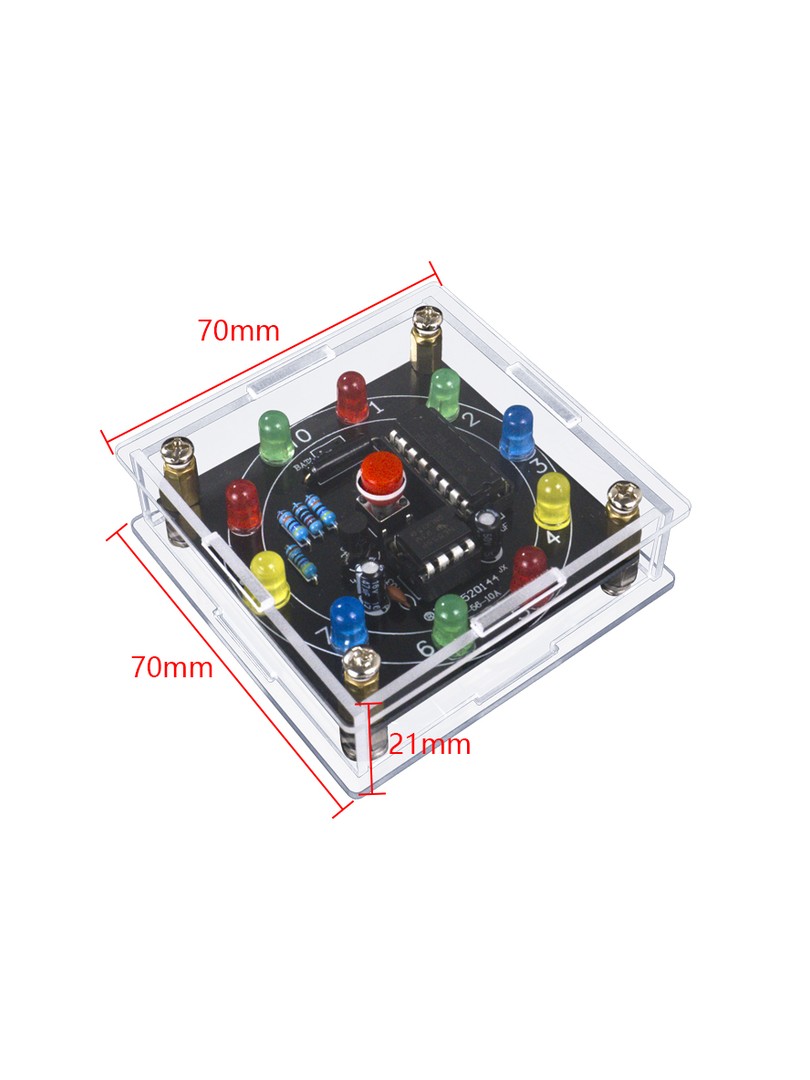

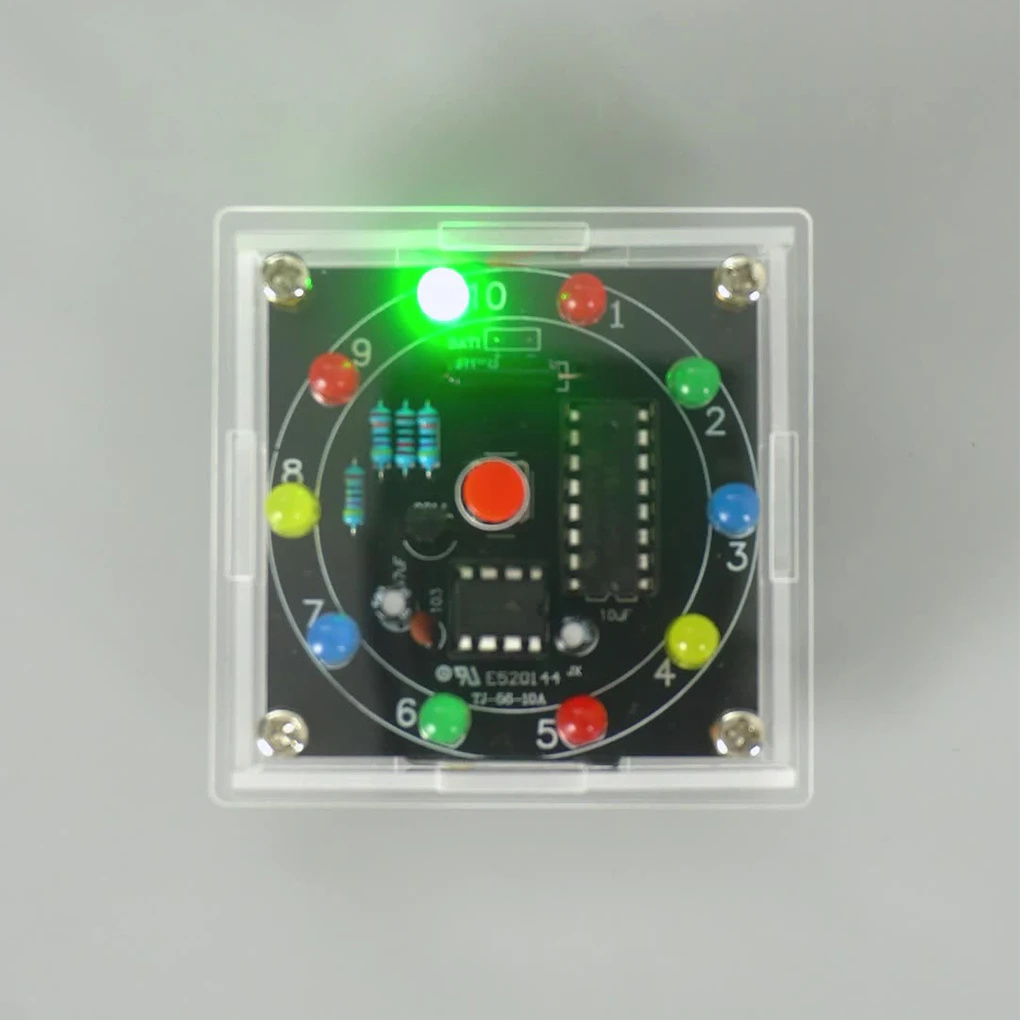

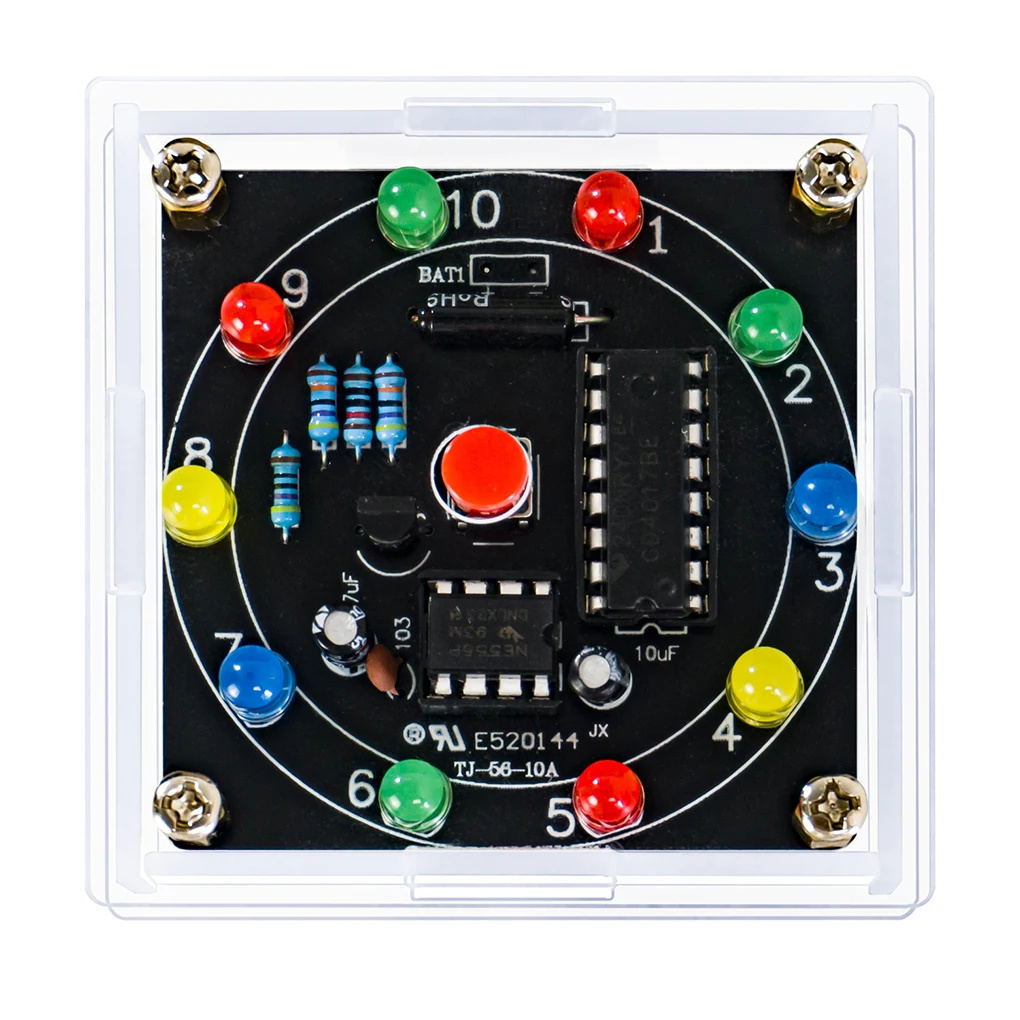

Zabawny i interaktywny elektroniczny zestaw szczęśliwego koła oparty na układach scalonych NE555 i CD4017. Zawiera 10 diod LED ułożonych w okrąg, które obracają się i stopniowo zwalniają, aby zatrzymać się na losowej diodzie LED - symulując szczęśliwe losowanie, elektroniczne kości lub maszynę do loterii. Zasilany 2 bateriami AAA (3-5V). Zawiera akrylową obudowę. Wymaga lutowania - idealny dla początkujących elektroników.

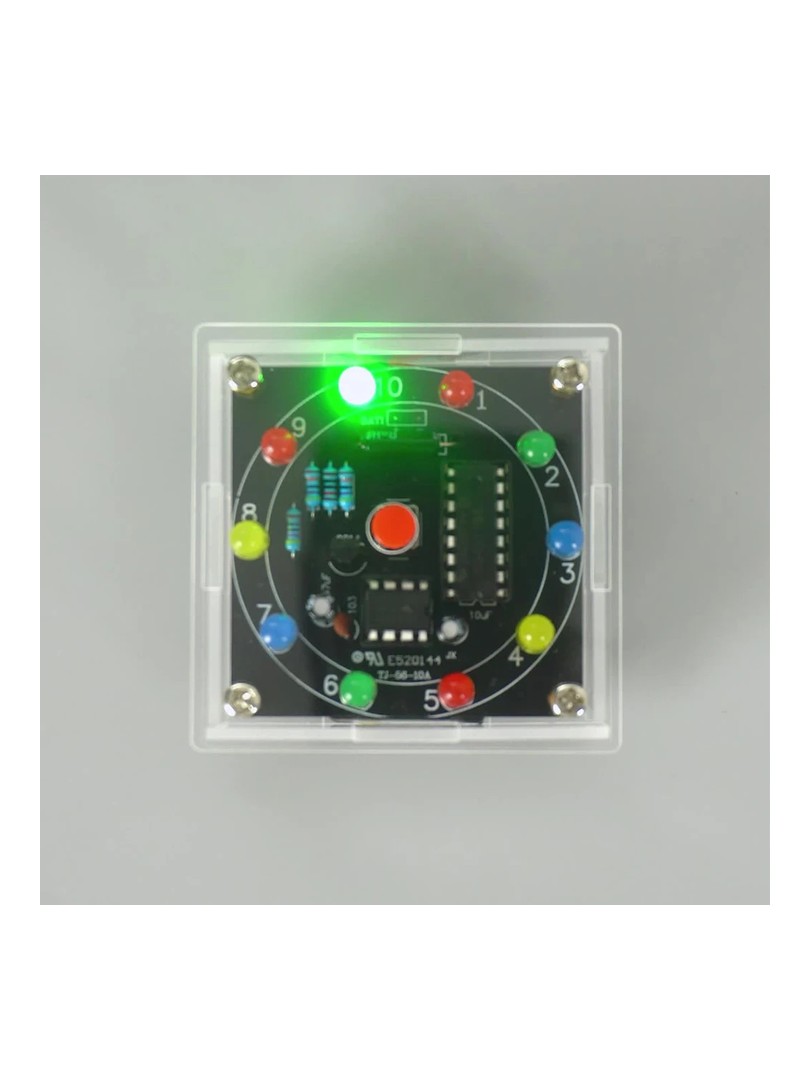

Electronic Lucky Turntable Kit to wspaniały projekt DIY, który przenosi emocje związane z kołem loteryjnym do formatu elektronicznego. Zamiast obracającego się mechanicznego koła, zestaw ten wykorzystuje 10 diod LED ułożonych w okrąg, które zapalają się sekwencyjnie, stopniowo zwalniają, a na koniec zatrzymują się na losowej diodzie LED - określając "zwycięski" numer.

Kluczowe specyfikacje

• Model produktu: TZ-TJ-56-10A-1
• Zasilanie: DC 3 - 5V (2x baterie AAA, brak w zestawie)
• Podstawowe układy scalone: NE555 timer, CD4017 licznik dekadowy

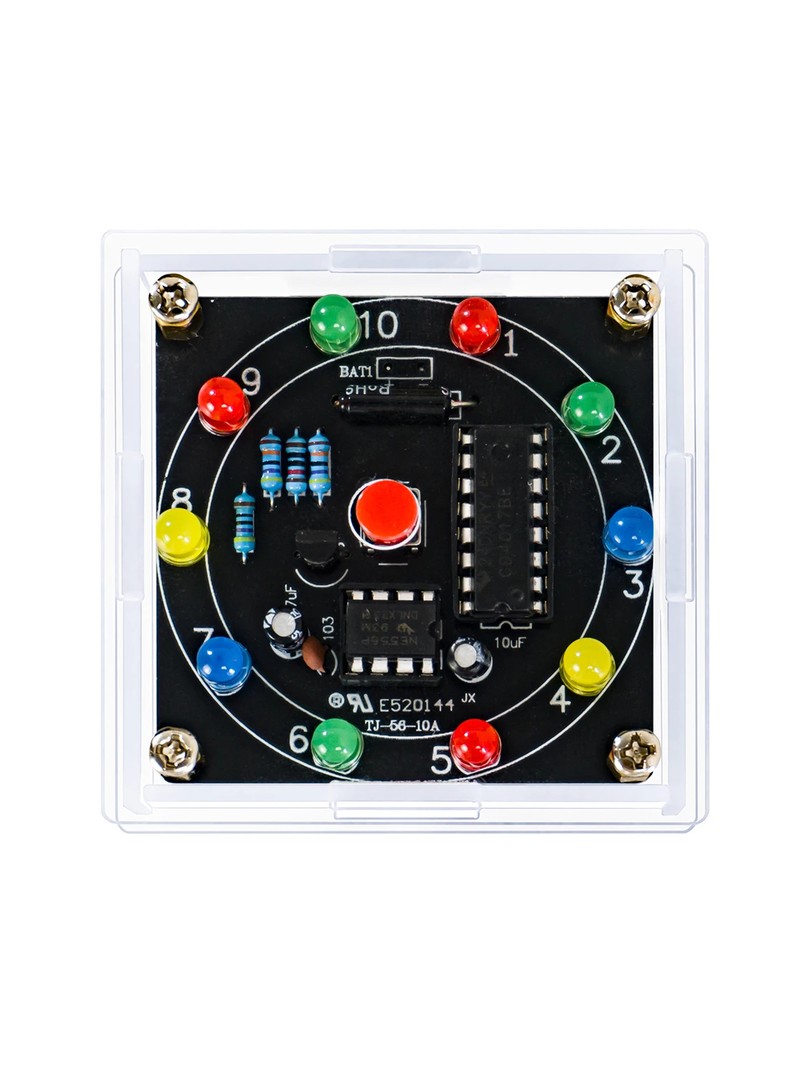

• Konfiguracja diod LED: 10 diod LED ułożonych w okrąg
• Elementy sterujące: Przełącznik przyciskowy (S1) i przełącznik wstrząsowy (S2)

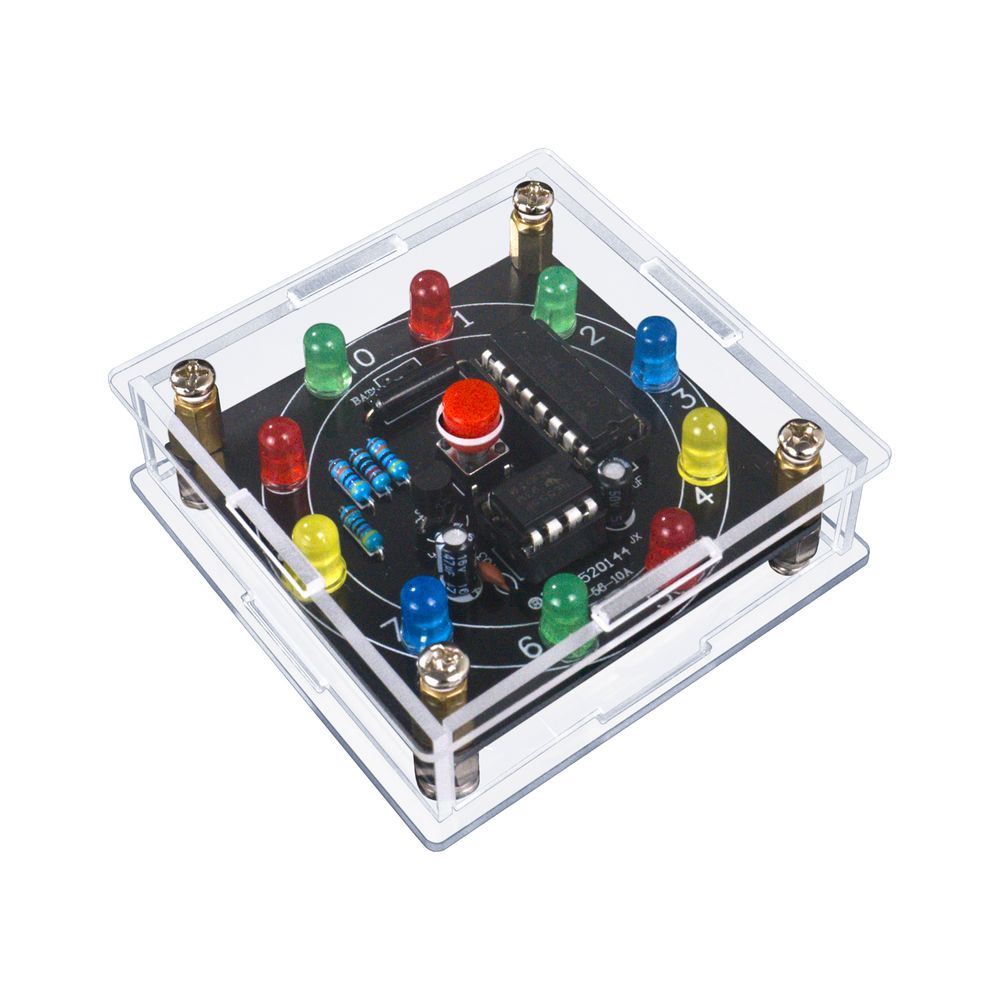

• Materiał: PCB + komponenty elektroniczne + akrylowa obudowa
• Funkcja: Elektroniczne szczęśliwe losowanie, zgadywanie liczb, symulacja kości (1-10)
• Poziom umiejętności: Początkujący - zalecany do pierwszego lutowania

Funkcjonalna rozgrywka

Koło szczęścia to narzędzie, które najpierw przewiduje, gdzie zatrzyma się obracający się dysk. Może być również używane jako gra liczbowa, elektroniczna kostka do gry, maszyna do loterii itp. Elektroniczny szczęśliwy gramofon osiąga tę samą funkcję elektronicznie. Zestaw ten składa się z 10 diod LED ustawionych w okrąg. Po naciśnięciu przycisku każda dioda LED włącza się po kolei, a prędkość przepływu spada. W końcu zatrzymuje się na określonej diodzie LED i przestaje się poruszać. Jeśli dioda LED, która zaświeci się na końcu, jest zgodna z przewidywaniami gracza, oznacza to, że wygrał on nagrodę.

Tryby gry

• Gry szacowania liczby: Przewidywanie, która dioda LED się zaświeci
• Elektroniczne kości: Użyj jako generatora liczb losowych (1-10)
• Maszyna loteryjna: Losowy wybór nagród lub decyzji
• Gry imprezowe: Zabawny dodatek do spotkań i wydarzeń
• Zajęcia w klasie: Nauczanie pojęć prawdopodobieństwa i losowości

Zasada działania układu

Obwód składa się głównie z NE555 i komponentów peryferyjnych tworzących oscylator wieloharmoniczny. Po naciśnięciu przycisku S1 lub potrząśnięciu (S2), Q1 przewodzi. Trzy piny NE555 wysyłają impulsy, a zacisk wyjściowy CD4017 na przemian wysyła wysoki poziom, aby wysterować 10 diod LED emitujących światło. Po zwolnieniu przycisku, ze względu na obecność kondensatora C1, Q1 nie wyłączy się natychmiast. W miarę rozładowywania C1, program przewodzenia Q1 stopniowo zwalnia, częstotliwość impulsu wyjściowego pinu 3 stopniowo zwalnia, a częstotliwość ruchu diod LED również zwalnia. Po zakończeniu końcowego rozładowania C1, Q1 zostaje wyłączony, wyjście impulsowe pinu 3 NE555 zatrzymuje się, a dioda LED przestaje się poruszać. W ten sposób losowanie zostało zakończone. R1 określa prędkość ruchu diody LED, a C2 określa czas oczekiwania na "loterię".

Sekwencja działania

1. Po aktywacji S1 lub S2, kondensator C1 ładuje się, tranzystor Q1 przewodzi.
2. NE555 pin 3 wysyła impulsy do wejścia zegara CD4017
3. CD4017 sekwencyjnie aktywuje Q0-Q9, zapalając kolejno każdą diodę LED
4. Po zwolnieniu, C1 stopniowo rozładowuje się przez R1
5. Gdy C1 się rozładowuje, przewodzenie Q1 maleje, częstotliwość impulsów NE555 spada
6. Prędkość wirowania diod LED stopniowo maleje (realistyczny efekt spowolnienia)
7. Gdy C1 całkowicie się rozładuje, Q1 odcina, NE555 zatrzymuje się, CD4017 zatrzymuje się
8. Ostatnia zapalona dioda LED wskazuje "zwycięską" liczbę

Kluczowe funkcje komponentów

• R2: Określa prędkość ruchu diody LED
• C1: Określa czas od uruchomienia do zatrzymania (czas wirowania)
• C2: Wpływa na charakterystykę czasową loterii

Funkcje i korzyści

• Interaktywna rozgrywka: Symuluje szczęśliwe koło, elektroniczne kości lub maszynę loteryjną z angażującym wizualnym sprzężeniem zwrotnym.
• Wizualne sprzężenie zwrot ne: 10 diod LED w okrągłym układzie tworzy hipnotyzujący efekt wirowania.
• Podwójna aktywacja: Naciśnięcie przycisku LUB potrząśnięcie przełącznikiem w celu rozpoczęcia wirowania - wszechstronne opcje sterowania.
• Stopniowe zwalnianie: Realistyczny efekt zwalniania, gdy diody LED "obracają się" do zatrzymania, naśladując fizyczne koło.
• Konstrukcja oparta na układzie scalonym: NE555 + CD4017 - klasyczna kombinacja do nauki układów czasowych i licznikowych.
• Niskie zużycie energii: Działa na zaledwie 2 bateriach AAA (3V) - energooszczędny i ekonomiczny.
• Wysoka niezawodność: Wysokiej jakości komponenty zapewniają trwałość i stałą wydajność.
• Akrylowa obudowa: Przezroczysta obudowa ochronna prezentuje pracę i zapewnia profesjonalne wykończenie.
• Przyjazny dla początkujących: Proste lutowanie przelotowe - doskonałe do pierwszych projektów i szkoleń z elektroniki.
• Wartość edukacyjna: Nauka o timerach 555, licznikach 4017, stałych czasowych RC i przełączaniu tranzystorów.
• Wysoka wydajność: Ten zestaw do nauki spawania elektronicznego DIY oferuje wysoką wydajność w nauczaniu zasad elektroniki z praktycznym doświadczeniem.

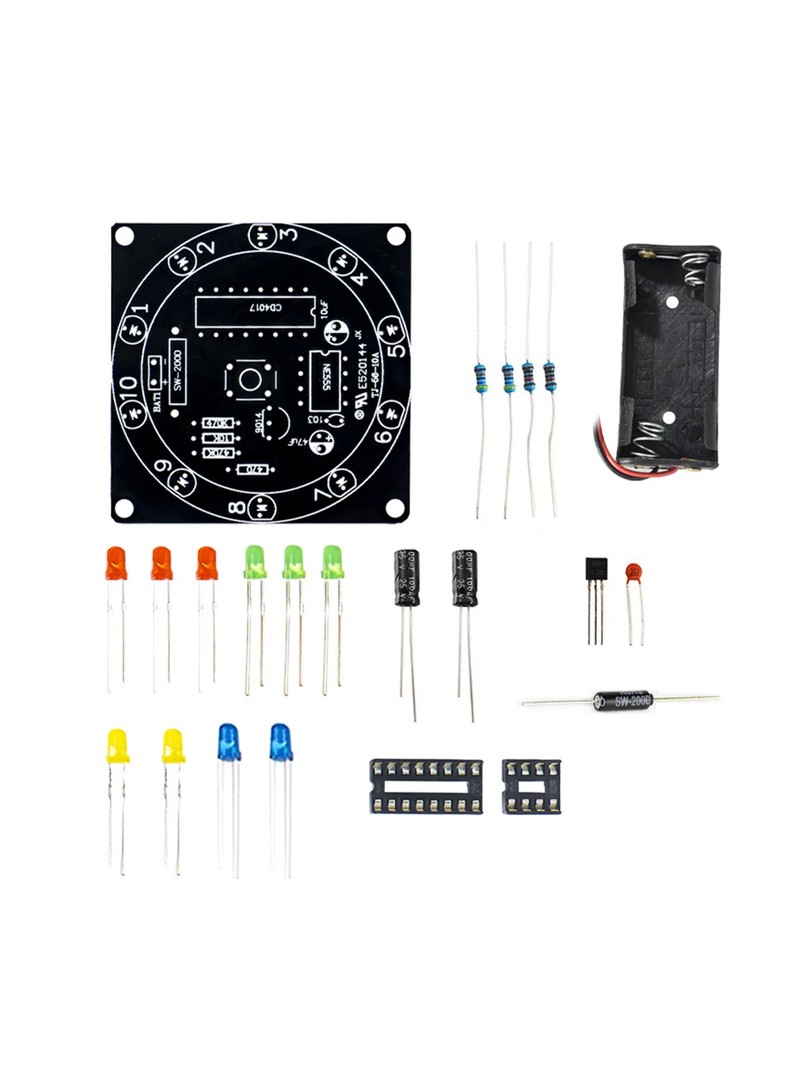

Zawartość opakowania

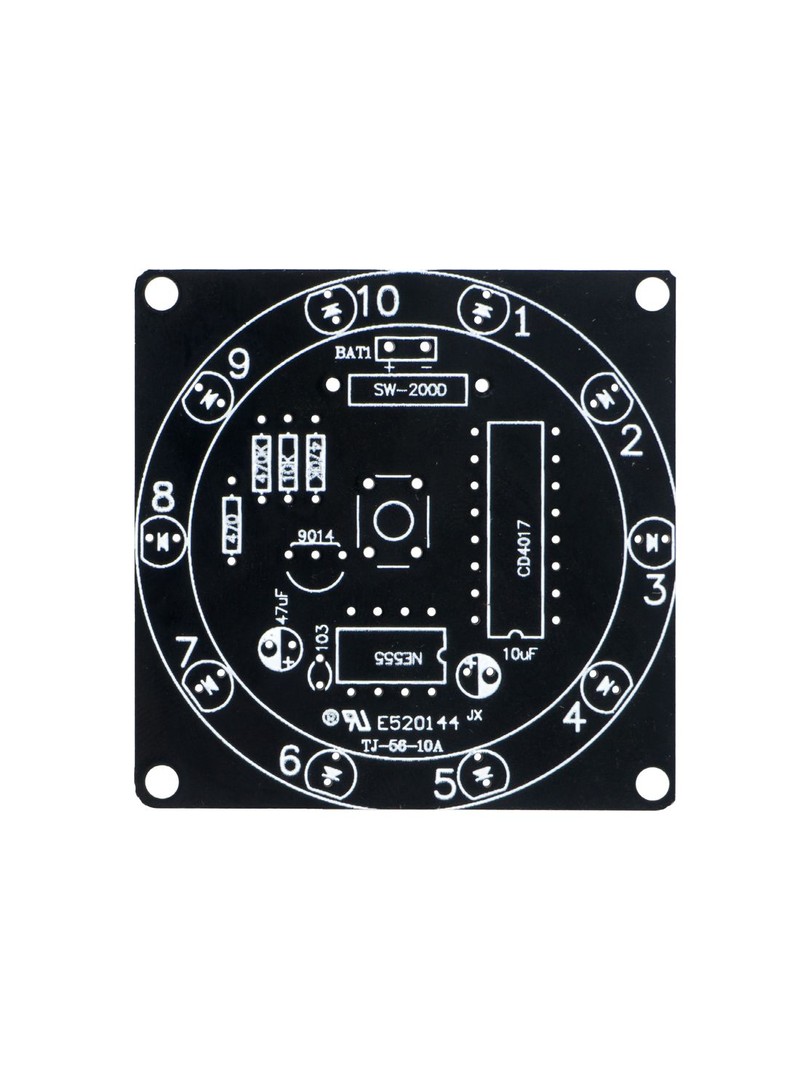

• 1x Płytka główna z układami scalonymi NE555 i CD4017
• 1x Zestaw 10 diod LED (ułożonych w konfiguracji kołowej)
• 1x Przełącznik przyciskowy (S1)
• 1x Przełącznik drgań (S2)
• 1x Tranzystor (Q1)
• Rezystory, kondensatory, diody i wszystkie niezbędne elementy pasywne
• Gniazda IC (jeśli są dołączone - sprawdź na podstawie rzeczywistego zestawu)
• 1x Obudowa akrylowa (panele wycinane laserowo)
• Uchwyt baterii / styki (dla 2x baterii AAA)
• Instrukcja montażu i schemat

Uwaga: baterie AAA nie wchodzą w skład zestawu.

Zastosowania

• Zabawne gry towarzyskie i spotkania rodzinne
• Zajęcia w klasie uczące prawdopodobieństwa i losowości
• Pierwszy projekt lutowniczy dla początkujących
• Szkolenie i edukacja w zakresie elektroniki
• Rozrywka dla hobbystów DIY
• Losowe podejmowanie decyzji w codziennych wyborach
• Edukacja STEM i warsztaty dla twórców

Ważne uwagi

• Status zestawu do samodzielnego montażu: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
• Baterie nie są dołączone: Do działania wymaga 2x baterii AAA.
• Poziom umiejętności: Początkujący - zalecany do pierwszych projektów lutowniczych.
• Orientacja komponentów: Podczas montażu należy zwrócić uwagę na polaryzację diod LED i orientację układów scalonych.
• Obudowa akrylowa: W zestawie panele wycinane laserowo - montaż po zakończeniu lutowania.
• Zastosowanie: Przeznaczony do celów edukacyjnych, ćwiczeń lutowniczych i rozrywki.
• Przed podłączeniem zasilania należy sprawdzić wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków.
• Należy przestrzegać prawidłowej polaryzacji kondensatorów elektrolitycznych.

Uwaga Zastrzeżenie

• Mogą występować niewielkie zniekształcenia kolorów spowodowane różnymi rozdzielczościami komputera.
• Mogą występować niewielkie błędy wynikające z różnych pomiarów ręcznych.

Podsumowanie

Zestaw TZ-TJ-56-10A-1 DIY Electronic Lucky Turntable Kit łączy naukę i rozrywkę w jednym wciągającym pakiecie. Dzięki klasycznej konstrukcji NE555 + CD4017, okrągłemu wyświetlaczowi LED i realistycznemu efektowi spowolnienia, uczy podstawowych pojęć elektroniki, zapewniając jednocześnie zabawną grę dla wszystkich grup wiekowych. Idealny dla początkujących, studentów i hobbystów poszukujących przyjemnego projektu lutowniczego z natychmiastowymi interaktywnymi nagrodami.
