Zestaw DIY do samodzielnego montażu cyfrowego oscyloskopu DSO138 STM32F103

Kod produktu: 5905973215619
Producent: ProRock
121.24 PLN
Przesyłka do paczkomatu InPost
U ciebie w 1-2 dni!
Bezpłatnie
Informacje o importerze

Importer: ALTWAY(PL) Sp. z o.o.

Numer partii: zobacz na opakowaniu

Adres: Aleja Grunwaldzka 212, 80-266 Gdańsk, Polska

Kontakt: bok@altway.pl, Telefon: +48 588 810 078

Zapewniamy zgodność z rozporządzeniem UE 2023/988 (GPSR) oraz innymi obowiązującymi normami.

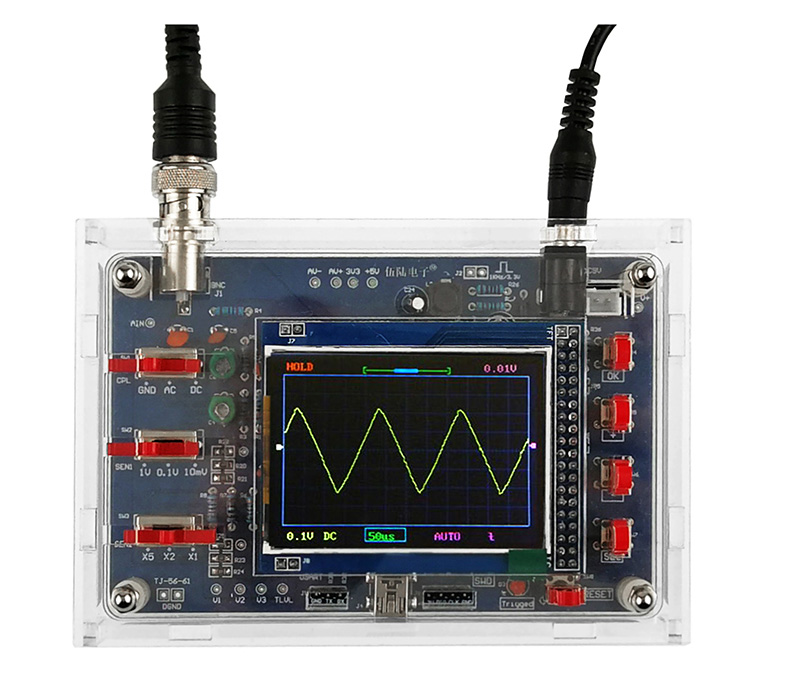

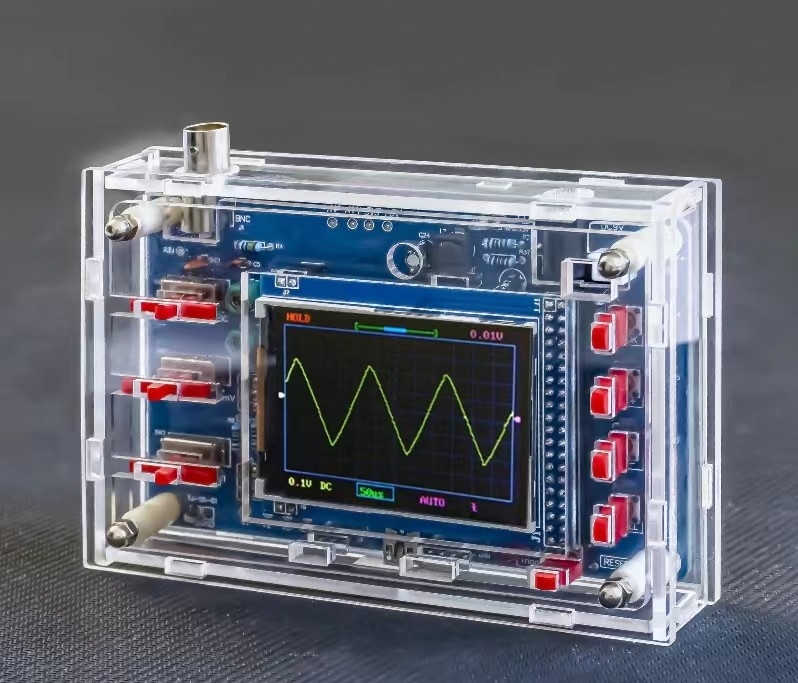

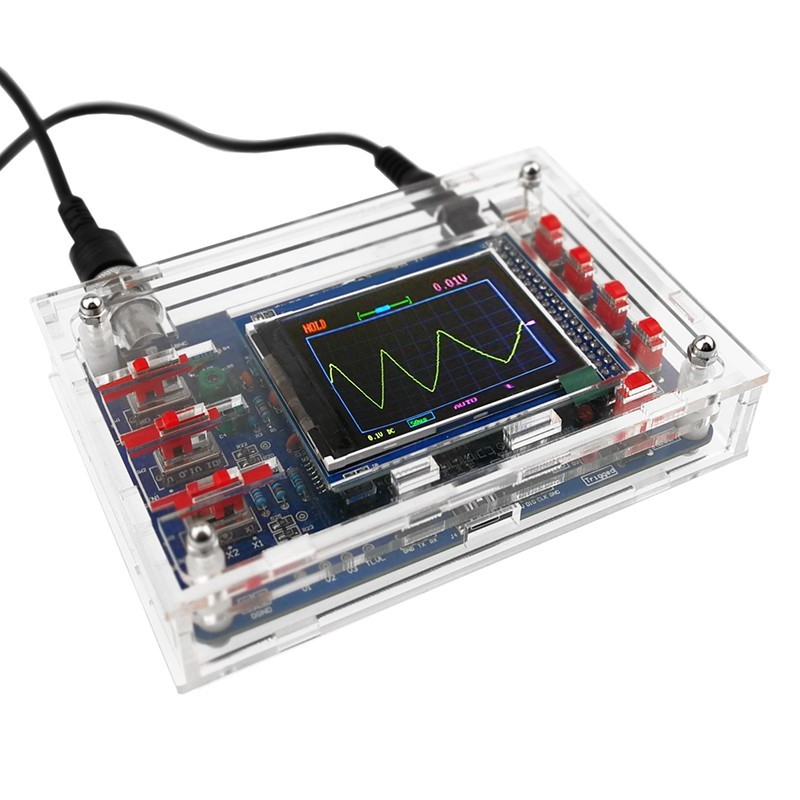

Zestaw do samodzielnego montażu oscyloskopu cyfrowego DSO138 STM32F103 MCU

Przegląd produktów

Model produktu: TZ-TJ-56-61-1

Nazwa produktu: Oscyloskop cyfrowy DSO138 DIY Kit

Profesjonalny zestaw oscyloskopu cyfrowego dla majsterkowiczów oparty na mikrokontrolerze STM32F103 ARM Cortex-M3. Charakteryzuje się częstotliwością próbkowania 1MSps, 12-bitową rozdzielczością, szerokością pasma 100kHz i 2,4-calowym kolorowym wyświetlaczem TFT. Zawiera testową falę prostokątną 1 kHz. Zawiera akrylową obudowę. W komplecie schematy obwodów, kod źródłowy i dokumentacja. Wymaga lutowania - idealny do edukacji elektronicznej, rozwoju STM32 i szkoleń praktycznych.

Zestaw oscyloskopu DSO138 został zaprojektowany specjalnie z myślą o edukacji elektronicznej i szkoleniach praktycznych. Wyposażony jest w procesor ARM Cortex-M3 i kolorowy ekran TFT oraz charakteryzuje się prostym i niezawodnym obwodem, umiarkowanym poziomem trudności i wysokim wskaźnikiem sukcesu. Zestaw DSO138 podkreśla charakterystykę obwodów oscyloskopu, pozwalając uczniom na głębsze zrozumienie struktury i zasad działania oscyloskopu przy jednoczesnej nauce praktycznych umiejętności budowania. Sam oscyloskop jest bardzo praktyczny; po jego ukończeniu uczniowie zyskują przydatne narzędzie, które przyniesie wiele korzyści ich przyszłym studiom elektronicznym.

Kluczowe specyfikacje

  • Model produktu: TZ-TJ-56-61-1
  • Mikrokontroler: STM32F103C8T6 (ARM Cortex-M3, 72 MHz)
  • Wyświetlacz: 2,4-calowy kolorowy wyświetlacz TFT LCD (52 x 40 mm)
  • Częstotliwość próbkowania: 1MSps (1 milion próbek na sekundę)
  • Rozdzielczość: 12-bitowa (wyższa precyzja niż w typowych oscyloskopach 8-bitowych)
  • Szerokość pasma: 100 kHz
  • Sygnał testowy: Wbudowana fala prostokątna 1 kHz 3,3 V do kalibracji i autotestu
  • Rozmiar płytki drukowanej: 127 x 72 mm
  • Wymiary obudowy: 128 x 87 x 25 mm

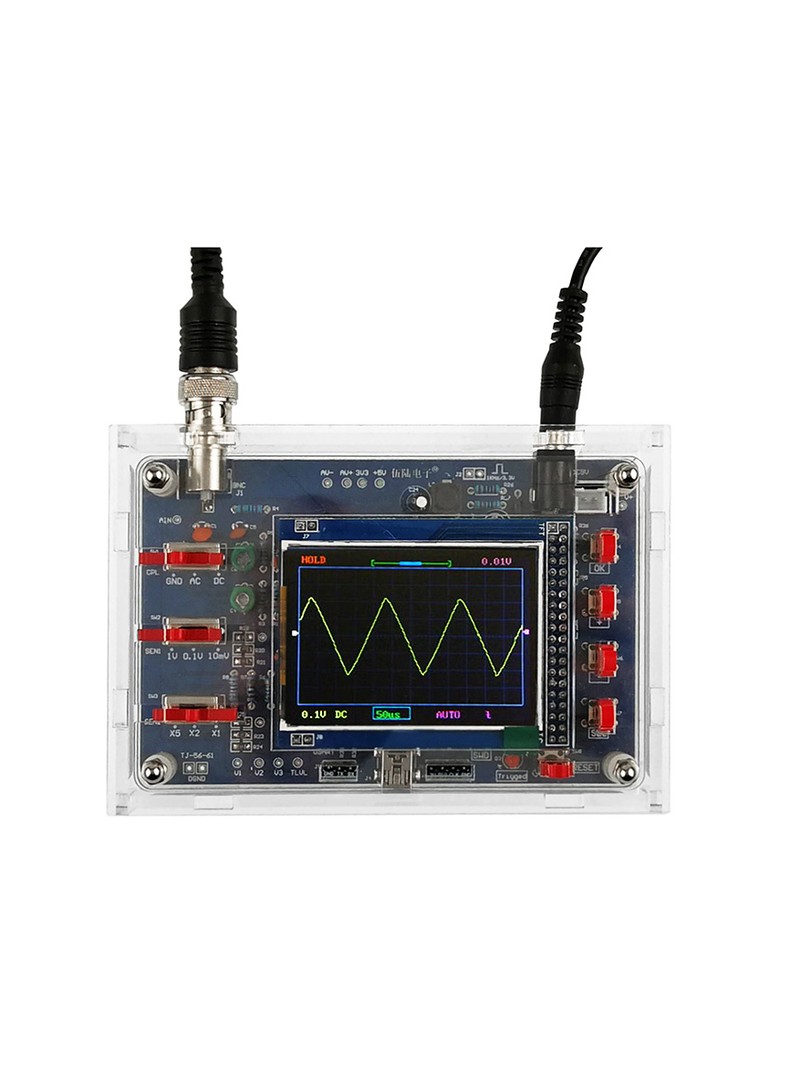

  • Obudowa: Akrylowa obudowa w zestawie
  • Zasilanie: Typowo 9V DC (sprawdź na podstawie rzeczywistego zestawu - nie jest dołączony, chyba że podano inaczej)
  • Poziom umiejętności: Średnio zaawansowany do zaawansowanego

Opis produktu

Zestaw DSO138 Digital Oscilloscope DIY Kit został zaprojektowany specjalnie z myślą o edukacji elektronicznej i szkoleniach praktycznych. Łączy w sobie profesjonalny oscyloskop z platformą programistyczną STM32, oferując wyjątkową wartość do nauki i eksperymentowania.

Podstawowa technologia

  • Procesor STM32F103C8T6: Rdzeń ARM Cortex-M3 - wydajny, szeroko stosowany i dobrze udokumentowany.
  • Częstotliwość próbkowania 1MSps: Przechwytuje szczegółowe przebiegi o szerokości pasma do 100 kHz dla systemów audio, sterowania i aplikacji cyfrowych.
  • 12-bitowa rozdzielczość: Wyższa precyzja niż w typowych oscyloskopach 8-bitowych, zapewniająca większą szczegółowość analizy przebiegów.
  • Kolorowy wyświetlacz TFT 2,4": Wyraźna, szczegółowa wizualizacja przebiegów z kolorową prezentacją.

Funkcja edukacyjna

  • Kompletna dokumentacja zawiera schematy obwodów, instrukcje produkcyjne, podręczniki użytkownika i metody rozwiązywania problemów - co przekłada się na wysoki wskaźnik sukcesu.
  • Różnorodność komponentów (przewlekanych i SMD) zapewnia praktykę w zakresie różnych technik lutowania i identyfikacji komponentów.
  • Uczniowie zyskują zarówno wiedzę teoretyczną, jak i praktyczne narzędzie do przyszłej pracy z elektroniką.
  • Zestaw podkreśla charakterystykę obwodu oscyloskopu, umożliwiając głębsze zrozumienie struktury i zasad działania oscyloskopu.

Dwufunkcyjna konstrukcja

  • Działa jako w pełni funkcjonalny oscyloskop cyfrowy do obserwacji i pomiarów przebiegów.
  • Służy również jako płytka rozwojowa STM32 z kolorowym wyświetlaczem TFT do nauki mikrokontrolerów ARM.
  • Dostarczony kod źródłowy umożliwia zaawansowanym użytkownikom tworzenie niestandardowych przyrządów:
    • miliwoltomierz
    • Rejestrator danych
    • Niestandardowe oprzyrządowanie
    • Eksperymenty rozwojowe ARM

Wbudowany sygnał testowy

  • Generator fali prostokątnej 1 kHz 3,3 V do samodzielnego testowania i kalibracji - weryfikacja działania bez zewnętrznego źródła sygnału.

Cechy i korzyści

  • Wysokowydajny oscyloskop: Próbkowanie 1MSps, 12-bitowa rozdzielczość, pasmo 100kHz dla dokładnej analizy przebiegów.
  • Rdzeń STM32F103: Standardowy mikrokontroler ARM Cortex-M3 - doskonały do nauki systemów wbudowanych.
  • Kolorowy wyświetlacz TFT 2,4": Wyraźna, szczegółowa wizualizacja przebiegu z kolorową prezentacją.
  • Kompletna dokumentacja: Schematy obwodów, instrukcja obsługi, przewodniki rozwiązywania problemów - zapewniają wysoki wskaźnik sukcesu.
  • Dostarczony kod źródłowy: Umożliwia dodatkowy rozwój i dostosowanie do zaawansowanych projektów.
  • Podwójna funkcjonalność: Oscyloskop + płytka rozwojowa STM32 w jednym zestawie.
  • Wbudowany sygnał testowy: fala prostokątna 1 kHz dla łatwej weryfikacji bez zewnętrznego sprzętu.
  • Różnorodność komponentów: Ćwiczenie lutowania przewlekanego i SMD dla wszechstronnego rozwoju umiejętności.
  • Akrylowa obudowa w zestawie: Chroni pracę i zapewnia profesjonalny wygląd.
  • Wartość edukacyjna: Zrozumienie zasad działania oscyloskopu podczas budowania użytecznego narzędzia do przyszłych badań.
  • Możliwość rozbudowy: Możliwość modyfikacji pod kątem miliwoltomierza, rejestratora danych i innych niestandardowych przyrządów.
  • Opłacalność: Profesjonalne funkcje w cenie DIY - doskonała wartość dla uczących się.
  • Prostota obwodu: Prosty, niezawodny obwód zaprojektowany z myślą o praktycznym szkoleniu edukacyjnym.

Zawartość opakowania

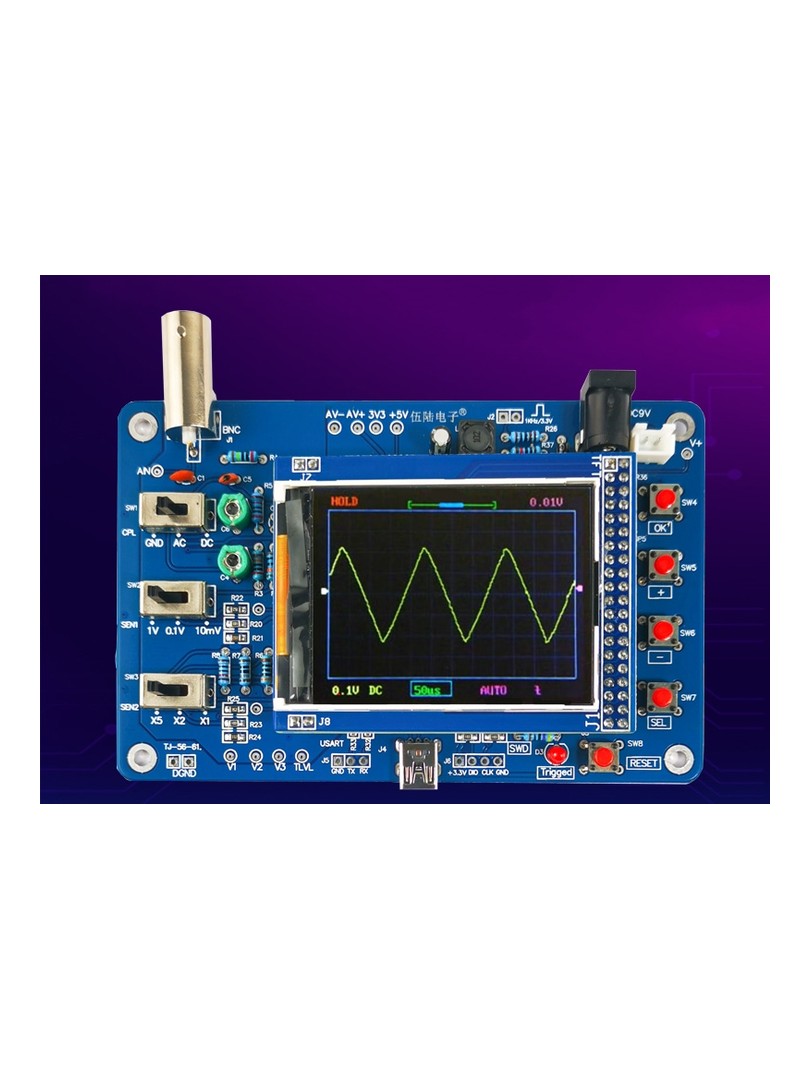

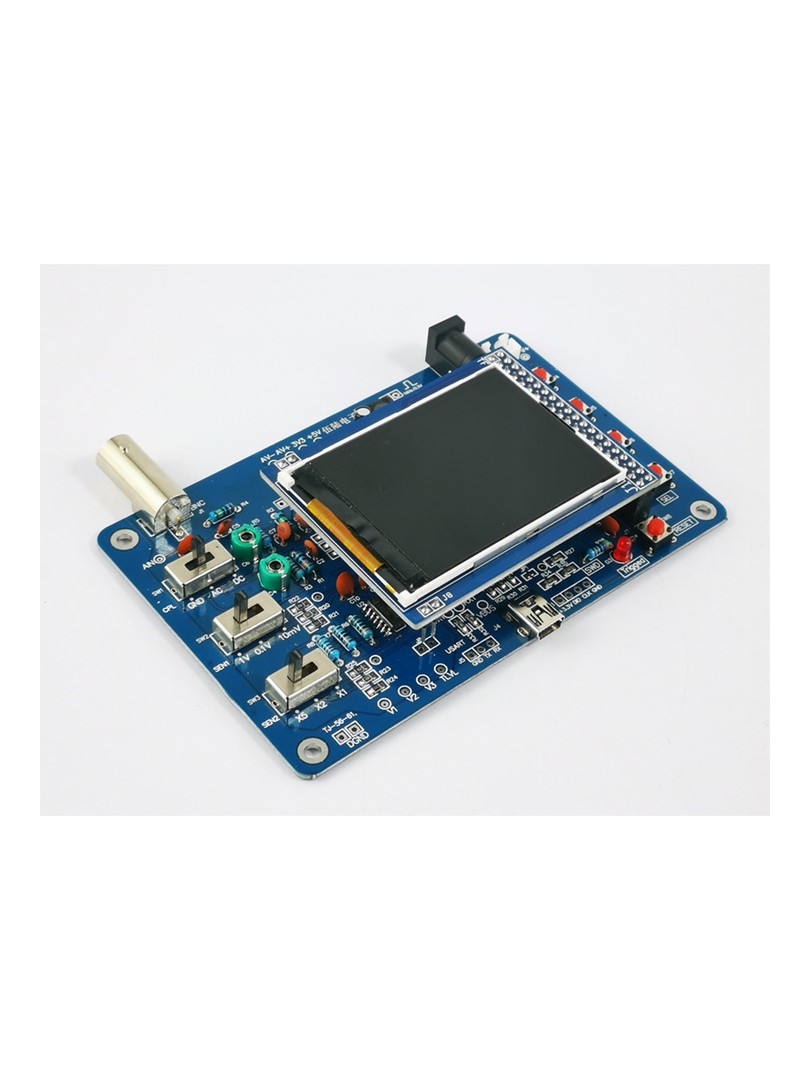

  • 1x główna płytka drukowana (127 x 72 mm)
  • 1x mikrokontroler STM32F103C8T6
  • 1x 2,4-calowy moduł kolorowego wyświetlacza TFT (52 x 40 mm)
  • Rezystory (różne wartości) - pełny zestaw
  • Kondensatory (ceramiczne i elektrolityczne) - pełny zestaw
  • Diody i tranzystory - w zależności od potrzeb
  • Układy scalone regulatorów napięcia
  • Kryształy/oscylatory
  • Złącza (typu BNC dla wejścia sondy, złącze zasilania)
  • Przyciski do sterowania funkcjami
  • 1x akrylowe panele obudowy (128 x 87 x 25 mm, wycinane laserowo)
  • Osprzęt montażowy (śruby, wsporniki)
  • Instrukcje montażu

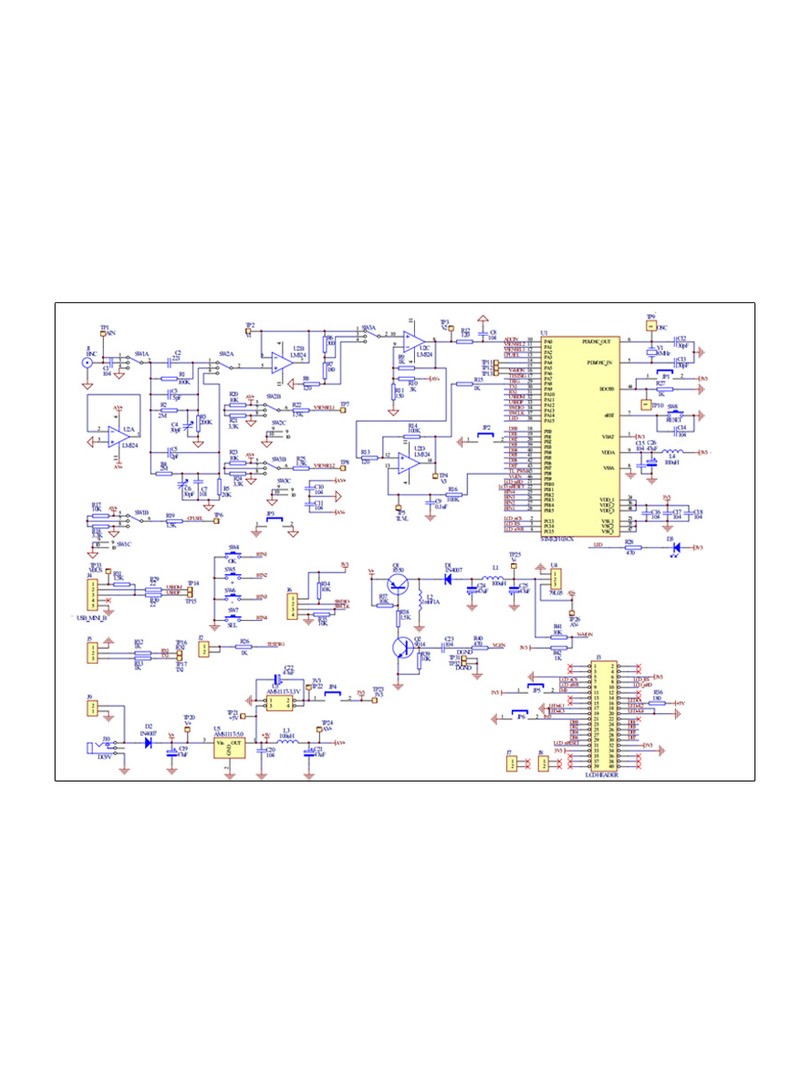

  • Dokumentacja schematu obwodu
  • Kod źródłowy (dostarczony link do pobrania)

Uwaga: Zasilacz i sondy oscyloskopowe mogą nie być dołączone do zestawu - sprawdź rzeczywistą zawartość zestawu.

Podsumowanie instrukcji montażu

Przygotowanie

  • Zidentyfikuj wszystkie komponenty za pomocą dostarczonej listy komponentów.
  • Zweryfikuj wartości rezystorów za pomocą multimetru przed lutowaniem.
  • Sprawdź polaryzację i kierunek montażu wszystkich spolaryzowanych komponentów (diody, kondensatory elektrolityczne, układy scalone).

Metoda lutowania

  • Przełóż piny komponentów z powierzchni montażowej przez odpowiednie otwory montażowe.
  • Przylutuj piny komponentów do płytki drukowanej po przeciwnej stronie PCB.
  • Upewnij się, że połączenia lutowane są pełne, ale nie przeciążone - gładkie, błyszczące połączenia.
  • Po lutowaniu odetnij nadmiar przewodów za pomocą obcinaka do drutu.

Zalecana kolejność

  • Zacznij od komponentów o niskim profilu (rezystory, diody).
  • Przejdź do wyższych komponentów (kondensatory, tranzystory, gniazda IC).
  • Wyświetlacz i złącza instaluj jako ostatnie.
  • Zweryfikuj każdy etap za pomocą kontroli wzrokowej przed kontynuowaniem.

Zastosowania

  • Edukacja elektroniczna: Praktyczne szkolenie w zakresie obwodów oscyloskopu, obsługi i technik pomiarowych.
  • Praktyka lutowania: Mieszane komponenty przewlekane i SMD dla wszechstronnego rozwoju umiejętności.
  • STM32 Development: Platforma edukacyjna z mikrokontrolerem ARM i wbudowanym wyświetlaczem.
  • Narzędzie dla techników serwisowych: Przenośny oscyloskop do pracy w terenie i rozwiązywania problemów.
  • Stół warsztatowy dla hobbystów: Przystępny cenowo oscyloskop do projektów audio, niskich częstotliwości i cyfrowych:
    • Analiza synchronizacji audio i wideo
    • Debugowanie zasilaczy impulsowych niskiej częstotliwości
    • Obserwacja przebiegów odbiorczych i nadawczych w podczerwieni
    • Ogólna analiza i pomiar sygnału
  • Rozwój wtórny: Projektowanie niestandardowych przyrządów (miliwoltomierz, rejestrator danych itp.).
  • Laboratoria uniwersyteckie: Projekty studenckie i eksperymenty w dziedzinie elektroniki i systemów wbudowanych.

Ważne uwagi

  • Status zestawu DIY: Ten produkt jest sprzedawany jako zestaw niezmontowanych części. Wymaga lutowania i montażu.
  • Poziom umiejętności: Średnio zaawansowany do zaawansowanego - wymaga dobrych umiejętności lutowania (w tym komponentów SMD) i wiedzy z zakresu elektroniki.
  • Dokumentacja: Kompletna dokumentacja jest niezbędna - należy ją dokładnie przeczytać przed rozpoczęciem montażu.
  • Testowanie: Wbudowana fala prostokątna 1 kHz umożliwia weryfikację bez zewnętrznego źródła sygnału.
  • Kod źródłowy: Dostarczony dla dodatkowego rozwoju - wymagana wiedza programistyczna do modyfikacji.
  • Zasilanie: Weryfikacja wymaganego napięcia (zazwyczaj 9V DC) - nie dołączone, chyba że określono inaczej.
  • Sondy: Sondy oscyloskopowe mogą nie być dołączone - należy sprawdzić zawartość zestawu i w razie potrzeby zakupić oddzielnie.

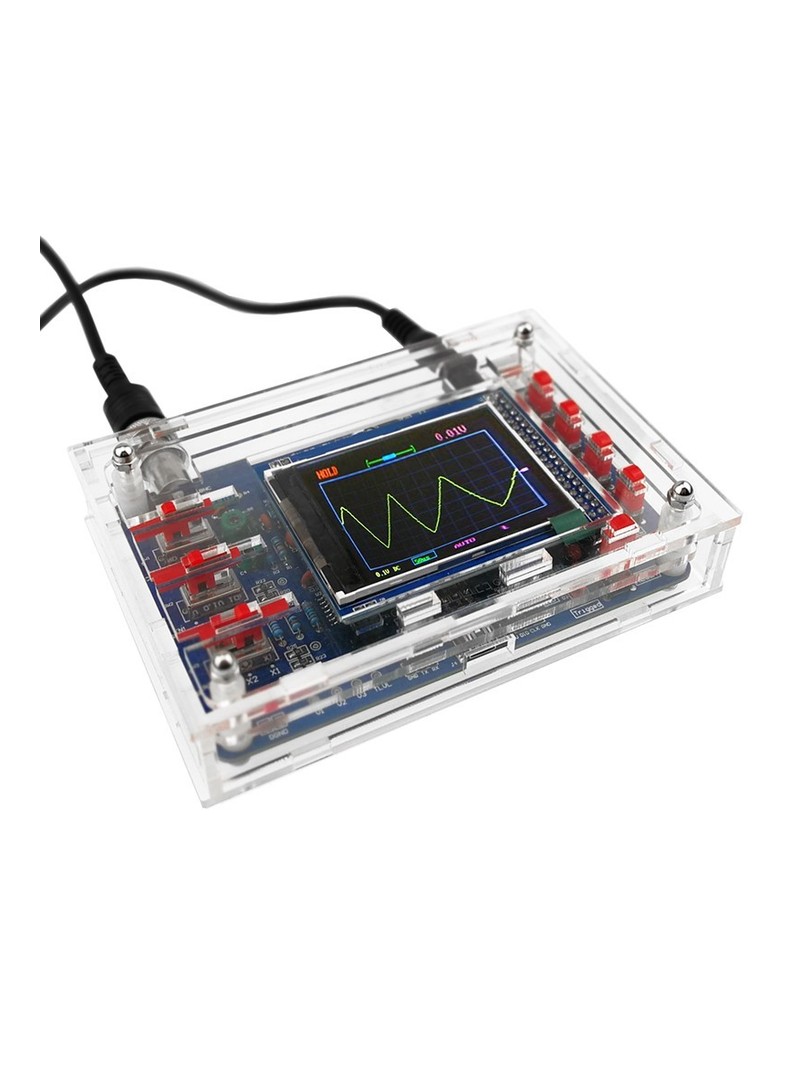

  • Akrylowa obudowa: Zmontować po pomyślnym przetestowaniu pod kątem ochrony i wyglądu.
  • Sprawdź wszystkie połączenia lutowane pod kątem zimnych połączeń lub mostków przed podłączeniem zasilania.
  • Należy przestrzegać prawidłowej orientacji układów scalonych, diod i kondensatorów elektrolitycznych.

Najważniejsze dane techniczne

  • Częstotliwość próbkowania: 1MSps - dokładne przechwytywanie szybkich sygnałów w celu szczegółowej analizy.
  • Rozdzielczość: 12-bitowa - większa szczegółowość niż w przypadku 8-bitowych zakresów dla lepszej reprezentacji kształtu fali.
  • Szerokość pasma: 100 kHz - idealna dla systemów audio, sterowania i wielu aplikacji cyfrowych.
  • Procesor: STM32F103C8T6 - 72MHz ARM Cortex-M3 z szerokim wsparciem społeczności.
  • Wyświetlacz: 2,4" TFT - wyraźna, kolorowa prezentacja przebiegu dla łatwego przeglądania.
  • Sygnał testowy: Wbudowana fala prostokątna 1 kHz do kalibracji i testowania bez zewnętrznego sprzętu.

Podsumowanie

Zestaw TZ-TJ-56-61-1 DSO138 Digital Oscilloscope DIY Kit stanowi wyjątkową wartość dla edukacji elektronicznej i hobbystów. Dzięki próbkowaniu 1MSps, 12-bitowej rozdzielczości, rdzeniowi STM32 i kolorowemu wyświetlaczowi TFT, zapewnia on profesjonalne funkcje w formacie DIY. Dołączona dokumentacja, kod źródłowy i akrylowa obudowa sprawiają, że jest to kompletny pakiet edukacyjny. Idealny dla studentów uczących się zasad działania oscyloskopu, programistów odkrywających STM32 i każdego, kto potrzebuje niedrogiego, przenośnego zakresu do pracy z niskimi częstotliwościami.
