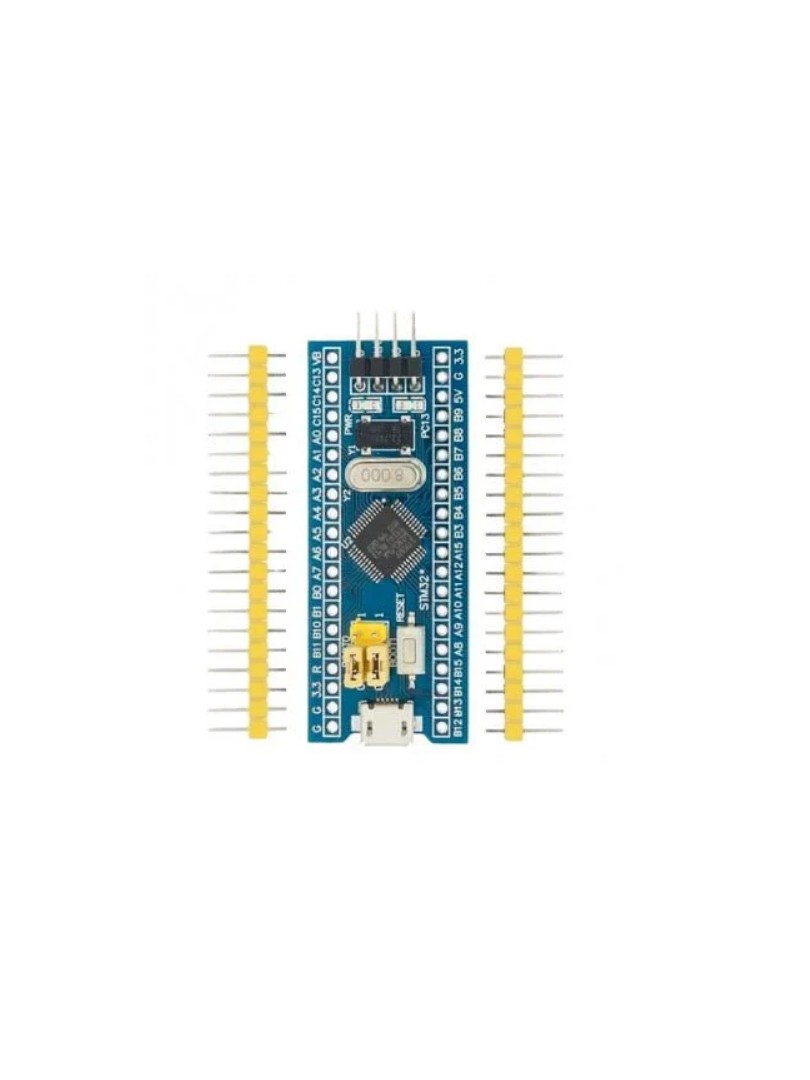

ProRock STM32F103C8T6 Minimum System Board Cortex-M3 SWD Debug Mini-USB

ProRock STM32F103C8T6 – Minimalna płytka rozwojowa z ARM Cortex-M3, interfejs SWD, Mini-USB

STM32F103C8T6 | ARM Cortex-M3 32-bit | 72 MHz | 64 KB Flash | 20 KB SRAM | SWD Debug | Mini-USB | 2.54 mm

ProRock STM32F103C8T6 Minimum System Board to kompaktowa płytka rozwojowa zaprojektowana wokół popularnego mikrokontrolera STM32F103C8T6. Stanowi klasyczny układ minimalnego systemu, integrujący wszystkie niezbędne obwody pozwalające na natychmiastowe rozpoczęcie pracy z mikrokontrolerem STM32. Płytka zawiera podstawowe układy wsparcia MCU, takie jak oscylator zegarowy, układ resetowania, interfejs USB oraz zarządzanie zasilaniem USB.

Zasilanie i podstawowa komunikacja USB realizowane są przez złącze Mini-USB. Wszystkie wyprowadzenia mikrokontrolera są dostępne na standardowych goldpin z rozstawem 2.54 mm, co czyni płytkę wygodnym narzędziem do prototypowania, edukacji i eksperymentów z systemami wbudowanymi.

Główne cechy

• Minimalna konfiguracja systemu: zawiera wszystkie podstawowe obwody wsparcia mikrokontrolera niezbędne do uruchomienia
• Architektura ARM Cortex-M3: przeznaczona do nauki programowania i rozwoju systemów wbudowanych
• Interfejs SWD: umożliwia programowanie i debugowanie przy minimalnej liczbie połączeń
• Mini-USB: służy do zasilania płytki oraz komunikacji z komputerem
• Pełen dostęp do pinów: wszystkie wyprowadzenia mikrokontrolera są udostępnione na złączach goldpin
• Standardowy rozstaw pinów: kompatybilny z płytkami stykowymi i przewodami połączeniowymi

Specyfikacja techniczna

• Mikrokontroler: STM32F103C8T6
• Rdzeń: ARM Cortex-M3 32-bit
• Maksymalne taktowanie: 72 MHz
• Pamięć Flash: 64 KB
• Pamięć SRAM: 20 KB
• Napięcie zasilania: 2.0 – 3.6 V (rdzeń i I/O)
• Interfejs debugowania: SWD
• Źródło sygnału zegarowego: kwarc zewnętrzny 4 – 16 MHz
• Reset: POR / PDR
• Złącze USB: Mini-USB
• Rozstaw pinów: 2.54 mm
• Wymiary płytki: około 5.3 × 2.2 cm

Uwagi

• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Edukacja i szkolenia z zakresu mikrokontrolerów STM32
• Rozwój systemów wbudowanych na bazie ARM Cortex-M
• Szybkie prototypowanie i projekty proof-of-concept
• Elektronika DIY i zastosowania laboratoryjne

Zawartość zestawu

• 1 × płytka rozwojowa ProRock Original STM32F103C8T6 Minimum System

ProRock STM32F103C8T6 Minimum System Board stanowi praktyczny punkt wejścia do pracy z mikrokontrolerem STM32, łącząc prostotę obsługi, elastyczność projektową i działający funkcjonalność w kompaktowej formie.
