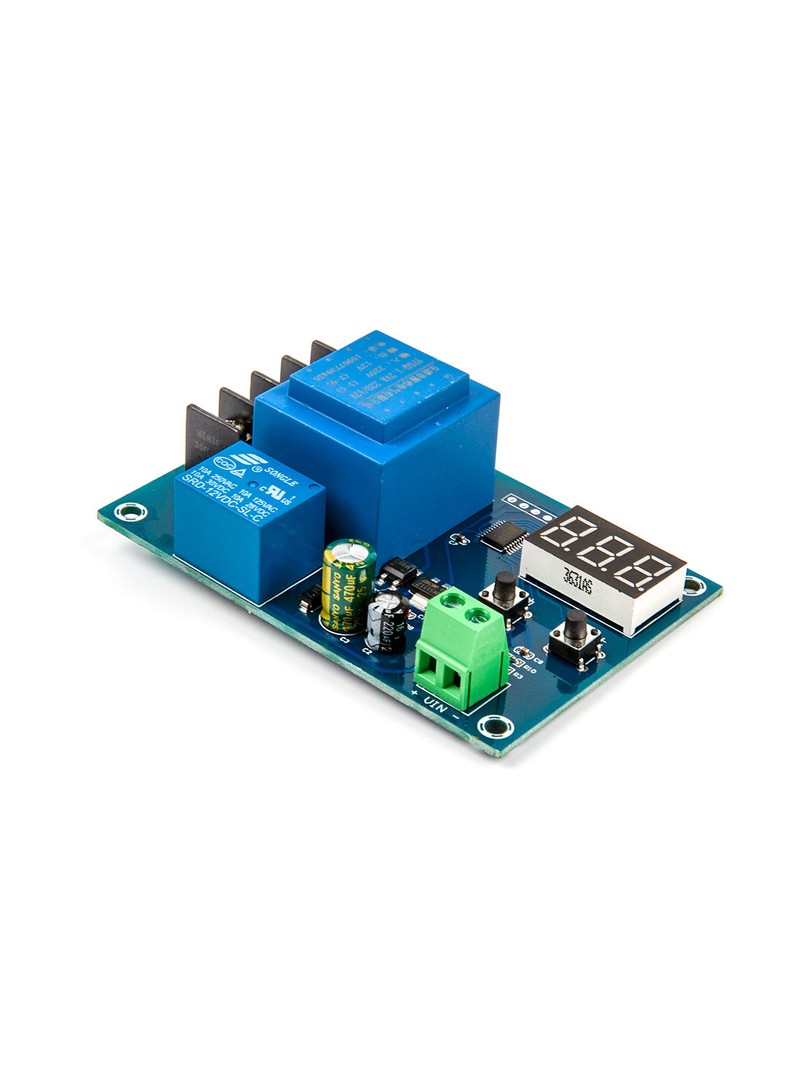

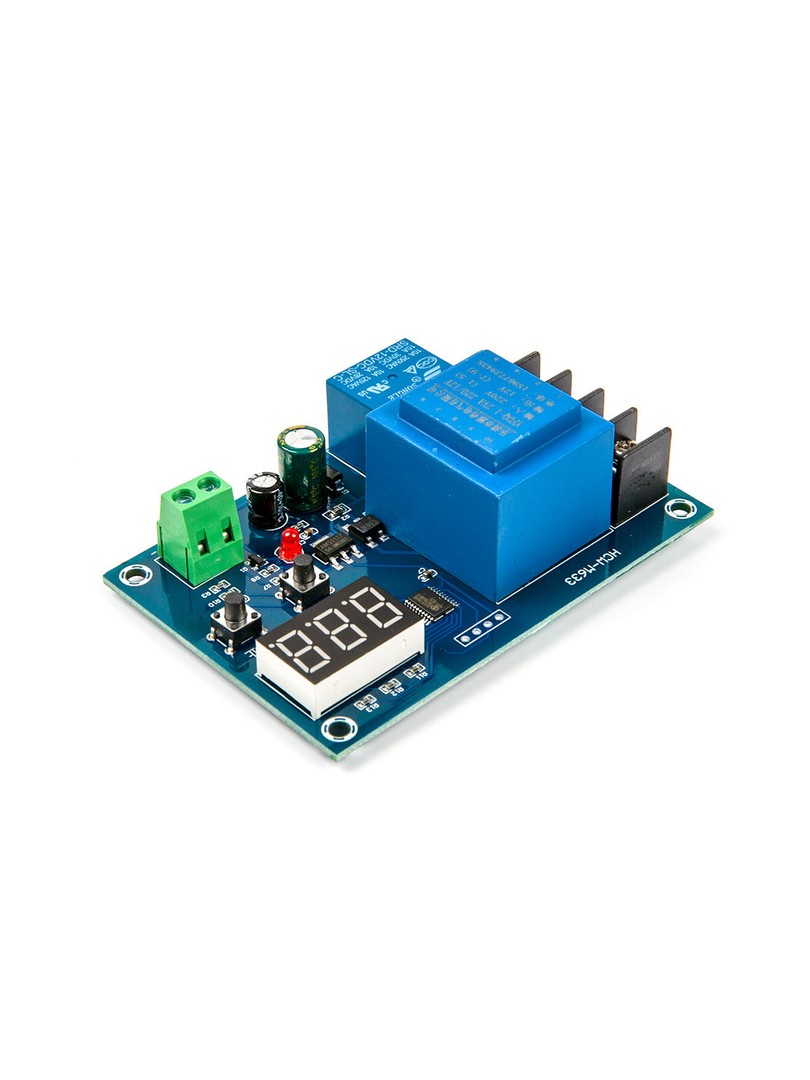

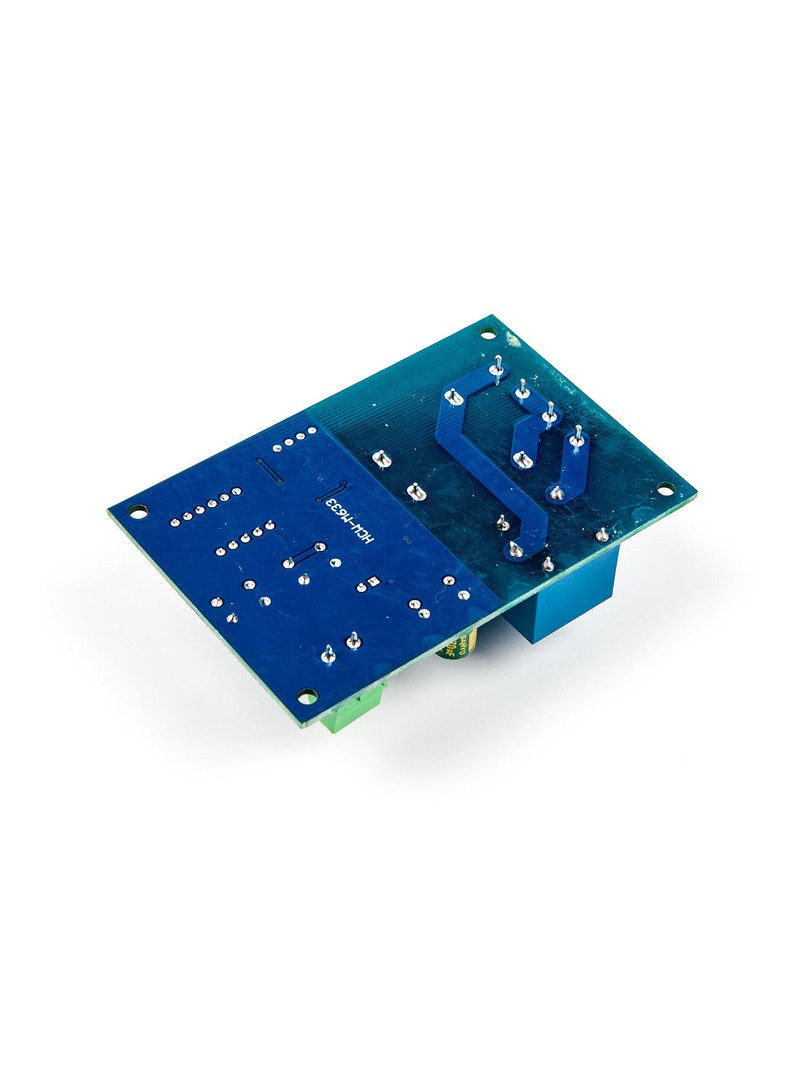

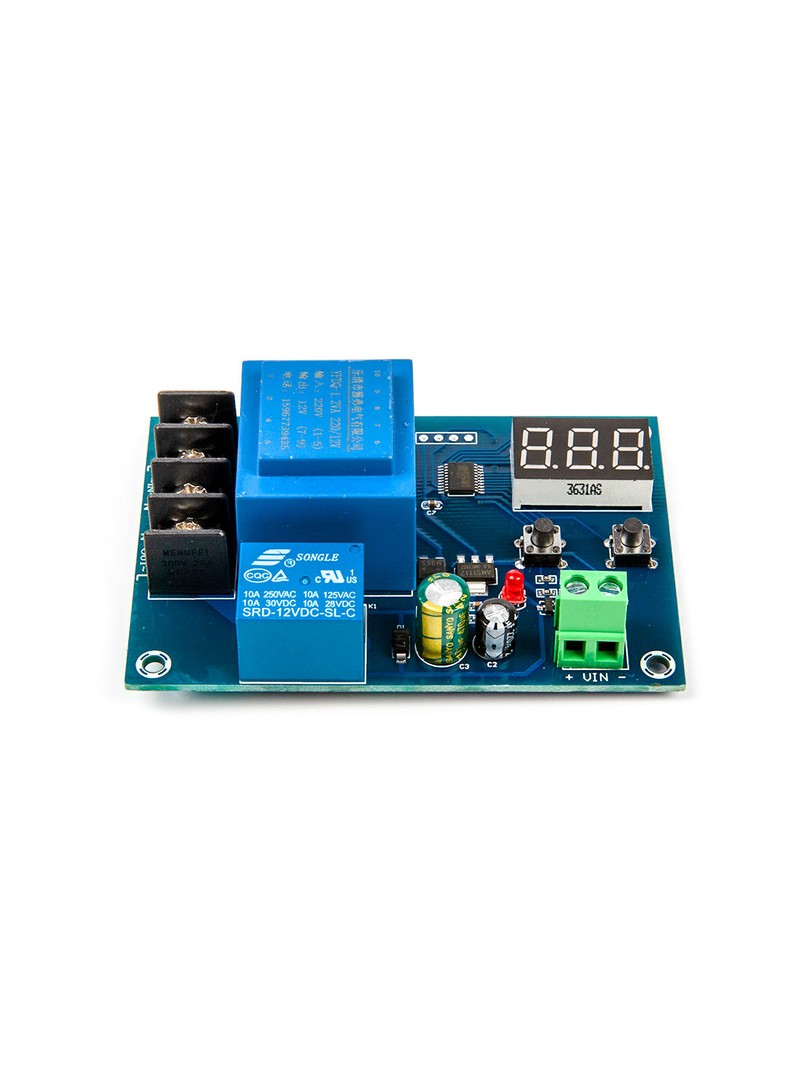

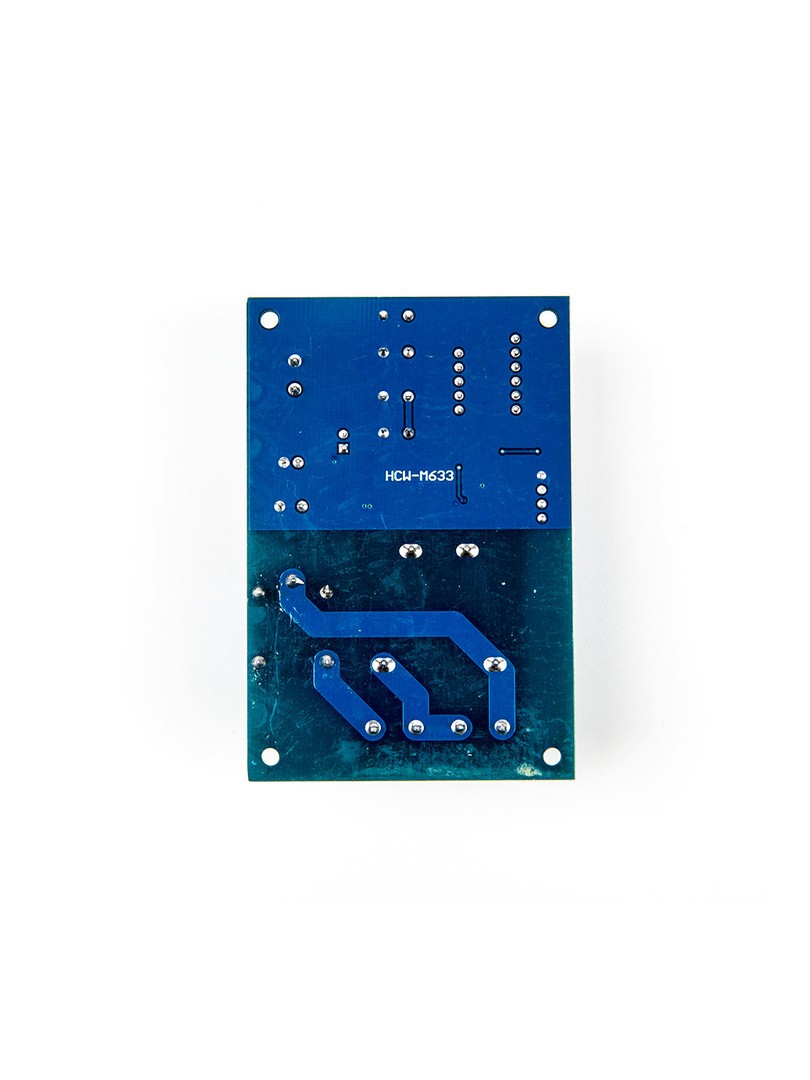

ProRock XH-M602 to cyfrowy moduł sterowania ładowaniem baterii, przeznaczony do automatycznego zarządzania procesem ładowania poprzez kontrolę zasilania sieciowego ładowarki. Moduł umożliwia dokładny ustawienie progów napięcia startu i zatrzymania, zabezpieczając baterię przed przeładowaniem i nadmiernym rozładowaniem.

Wyposażony w czytelny cyfrowy wyświetlacz LED, moduł pozwala na bieżący monitoring napięcia oraz regulację progów ładowania. Kompatybilny z zestawem typów baterii, w tym litowych, ołowiowo-kwasowych, Ni-Cd oraz Ni-MH.

Główne cechy

Zasilanie sieciowe: moduł pracuje z napięciem przemiennym AC, umożliwiając sterowanie ładowarkami zasilanymi z sieci elektroenergetycznej

Zestaw napięć baterii: obsługa baterii od małych ogniw litowych po większe zestawy akumulatorów szeregowych

Cyfrowy wyświetlacz napięcia: bieżące monitorowanie aktualnego napięcia baterii z czytelnym odczytem wartości

Regulowane progi ładowania: możliwość ustawienia napięcia rozpoczęcia i zakończenia ładowania dopasowanego do typu baterii

Automatyczne odcięcie zasilania: ochrona baterii poprzez automatyczne wyłączenie ładowania po osiągnięciu zadanego napięcia

Wyjście przełącznikowe: sterowanie zasilaniem ładowarki poprzez wbudowane przekaźnik

Zasada działania

Moduł monitoruje napięcie baterii i porównuje je z ustawionymi progami. Po spadku napięcia poniżej progu startowego, urządzenie automatycznie włącza zasilanie ładowarki poprzez przekaźnik. Proces ładowania trwa do momentu osiągnięcia górnego progu napięciowego, po czym zasilanie jest odcinane. Cyfrowy wyświetlacz LED pokazuje aktualne napięcie z dokładnością do jednej dziesiątej wolta.

Specyfikacja techniczna

Model: XH-M602

Napięcie wejściowe: AC 220V

Precyzja wyświetlacza: 0.1V

Precyzja sterowania: 0.1V

Błąd pomiaru napięcia: ±0.1V

Zakres napięć baterii: 3.7V–120V

Temperatura pracy: -25°C do +85°C

Wilgotność pracy: 0%–95% RH

Wymiary: 86 × 58 × 24 mm

Typowe zastosowania

Ładowanie akumulatorów w rowerach i hulajnogach elektrycznych

Systemy zarządzania bateriami w pojazdach elektrycznych

Kontrola ładowania baterii litowych i polimerowych

Sterowanie ładowaniem akumulatorów ołowiowo-kwasowych, Ni-Cd oraz Ni-MH

Zawartość zestawu

1 × Moduł sterowania ładowaniem XH-M602

Moduł ProRock XH-M602 stanowi działający rozwiązanie do automatyzacji procesu ładowania różnych typów baterii. Dokładny kontrola napięcia oraz możliwość elastycznej konfiguracji progów sprawiają, że urządzenie znajduje zastosowanie zarówno w projektach hobbystycznych, jak i w techniczny systemach zarządzania energią.
