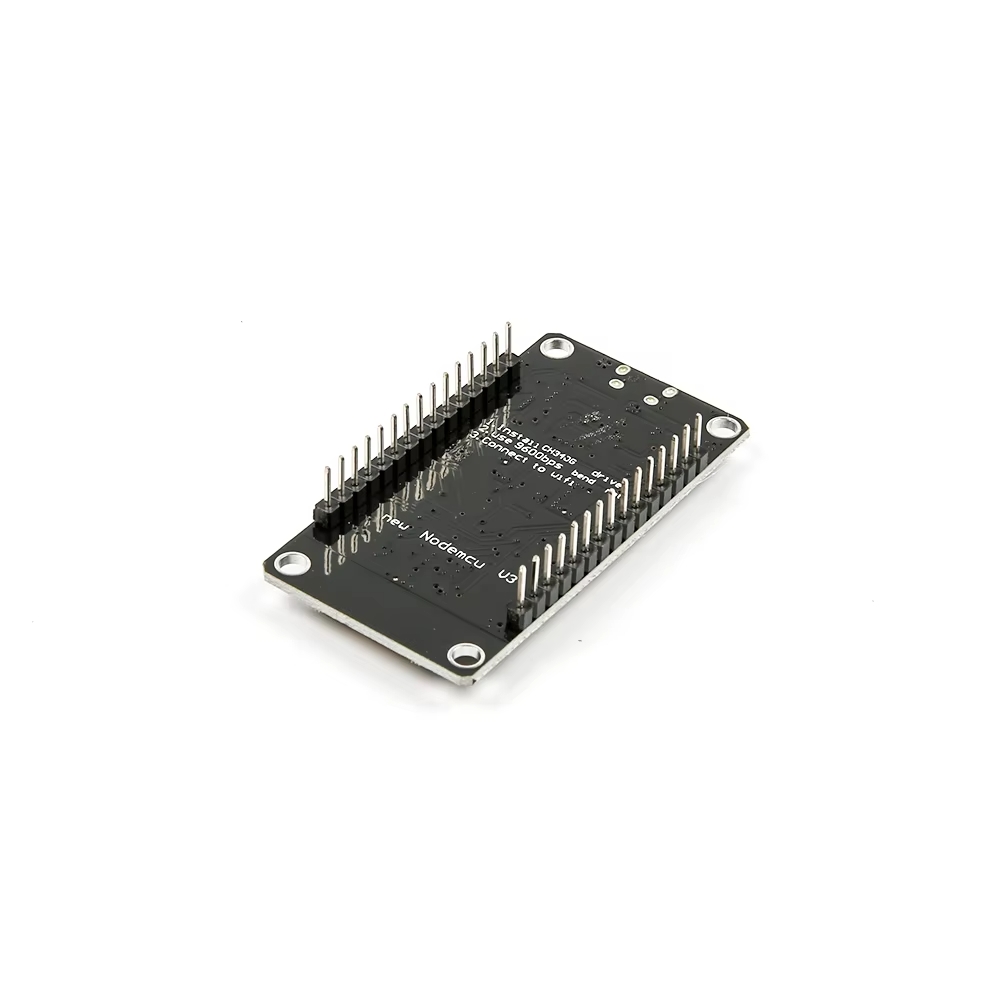

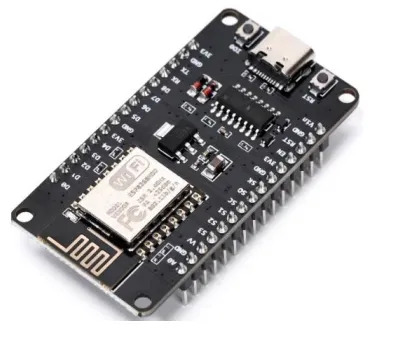

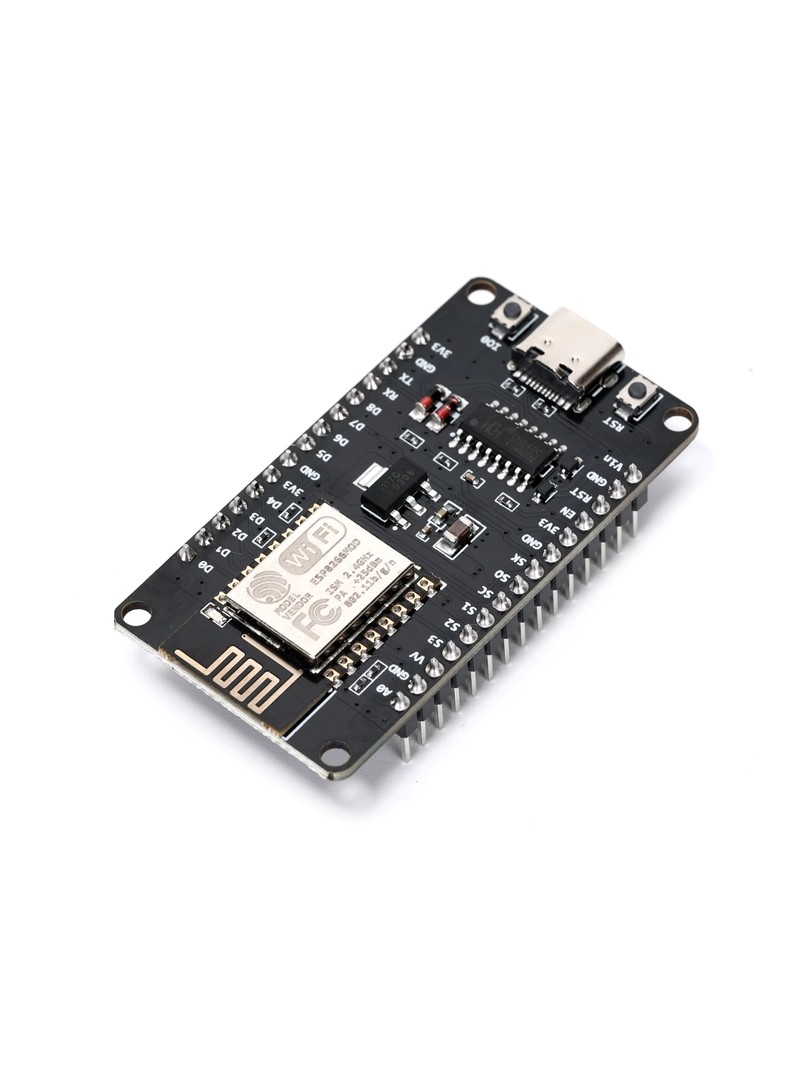

ProRock NodeMCU ESP8266 to moduł rozwojowy WiFi oparty na układzie ESP8266, przeznaczony do tworzenia prototypów urządzeń Internetu Rzeczy, systemów sterowania bezprzewodowego oraz projektów edukacyjnych z zakresu elektroniki wbudowanej. Płytka wyposażona jest w złącze USB Type-C, zapewniające stałe zasilanie i większą z tworzywa mechaniczną w porównaniu do starszych wersji ze złączem Micro-USB.

Moduł obsługuje środowisko NodeMCU Lua oraz Arduino IDE po zainstalowaniu rdzenia ESP8266, co umożliwia szybkie prototypowanie aplikacji bezprzewodowych. Układ trzydziestu pinów zapewnia dostęp do wyprowadzeń GPIO, interfejsów komunikacyjnych i zasilania, a zintegrowana antena PCB eliminuje konieczność stosowania zewnętrznych elementów antenowych.

Główne cechy

Zintegrowany moduł WiFi: umożliwia komunikację bezprzewodową w standardzie IEEE 802.11 b/g/n w paśmie 2.4 GHz

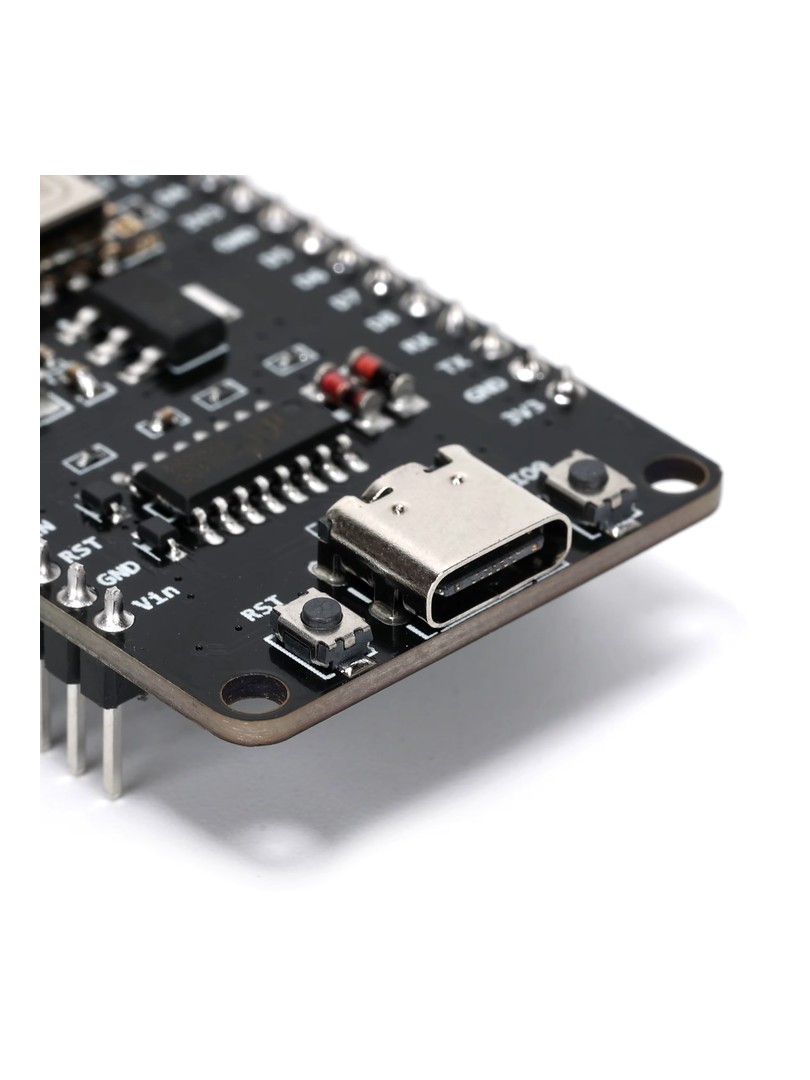

Złącze USB Type-C: zapewnia wygodne podłączenie do zasilania i programowania z odwróconym złączem

Obsługa NodeMCU Lua: umożliwia szybkie tworzenie prototypów opartych na skryptach w języku Lua

Kompatybilność z Arduino IDE: pozwala na programowanie przy użyciu środowiska Arduino po instalacji rdzenia ESP8266

Układ trzydziestopinowy: ułatwia dostęp do wyprowadzeń GPIO podczas prototypowania na płytkach stykowych

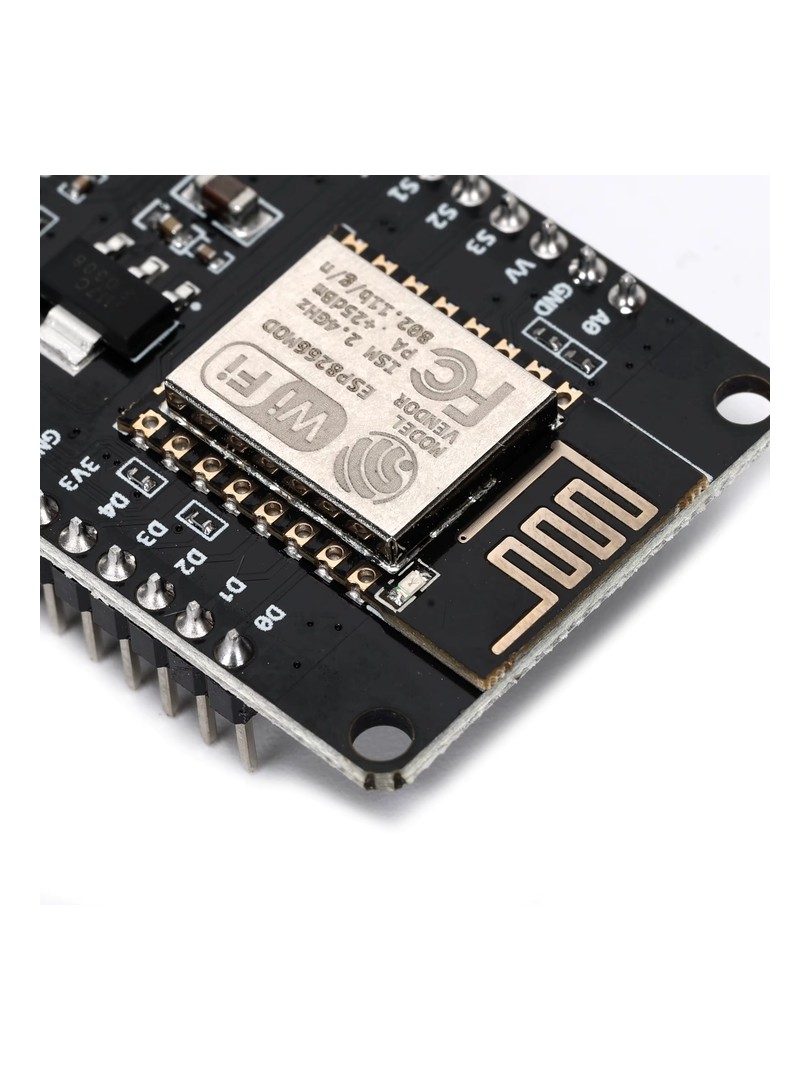

Zintegrowana antena PCB: eliminuje potrzebę stosowania zewnętrznych anten, redukując rozmiar projektu

Tryby pracy WiFi: obsługuje tryb stacji, punkt dostępowy oraz tryb mieszany dla różnych scenariuszy połączeń

Konwerter USB-UART: zapewnia komunikację szeregową do programowania i debugowania przez interfejs USB

Specyfikacja techniczna

Układ główny: ESP8266

Częstotliwość procesora: 80–160 MHz (zależna od konfiguracji oprogramowania)

Standard bezprzewodowy: IEEE 802.11 b/g/n

Pasmo częstotliwości: 2.4 GHz (2412–2484 MHz)

Tryby WiFi: Station / SoftAP / Station + SoftAP

Zabezpieczenia: WPA / WPA2 (zależne od SDK i oprogramowania)

Poziom logiczny: 3.3 V

Zasilanie wejściowe: 5 V przez USB Type-C

Konwerter USB-UART: CH340 lub CP2102 (zależnie od partii produkcyjnej)

Pamięć Flash: 4 MB

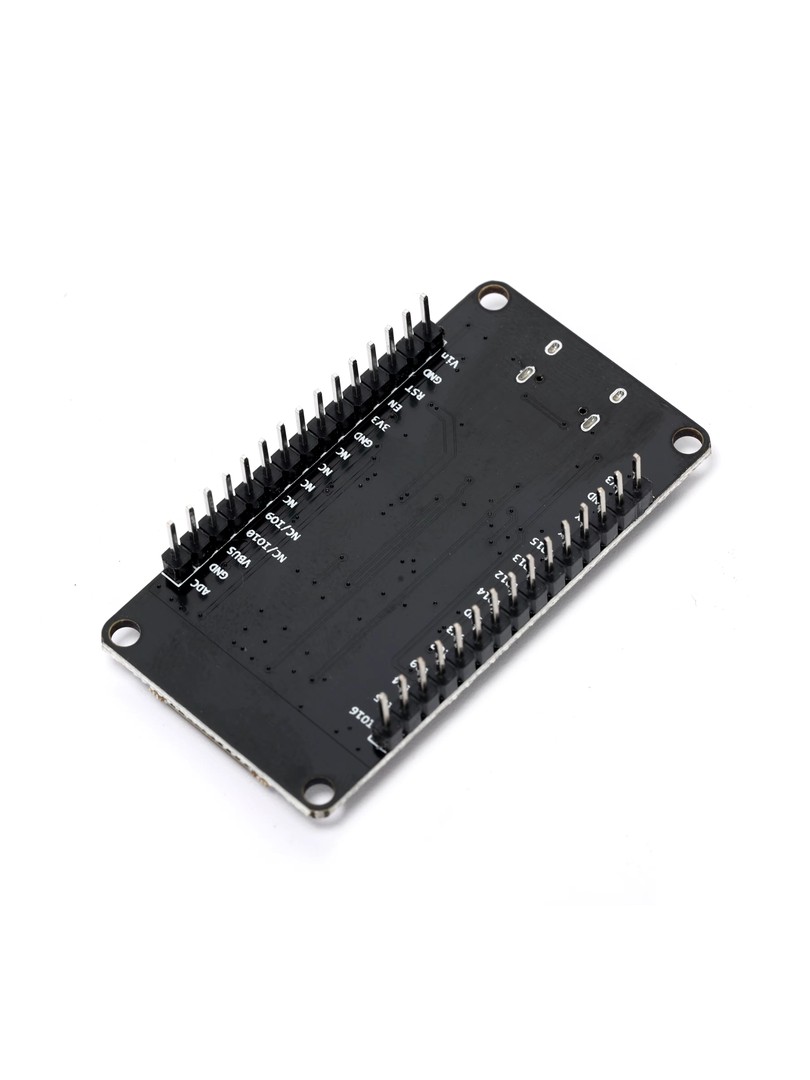

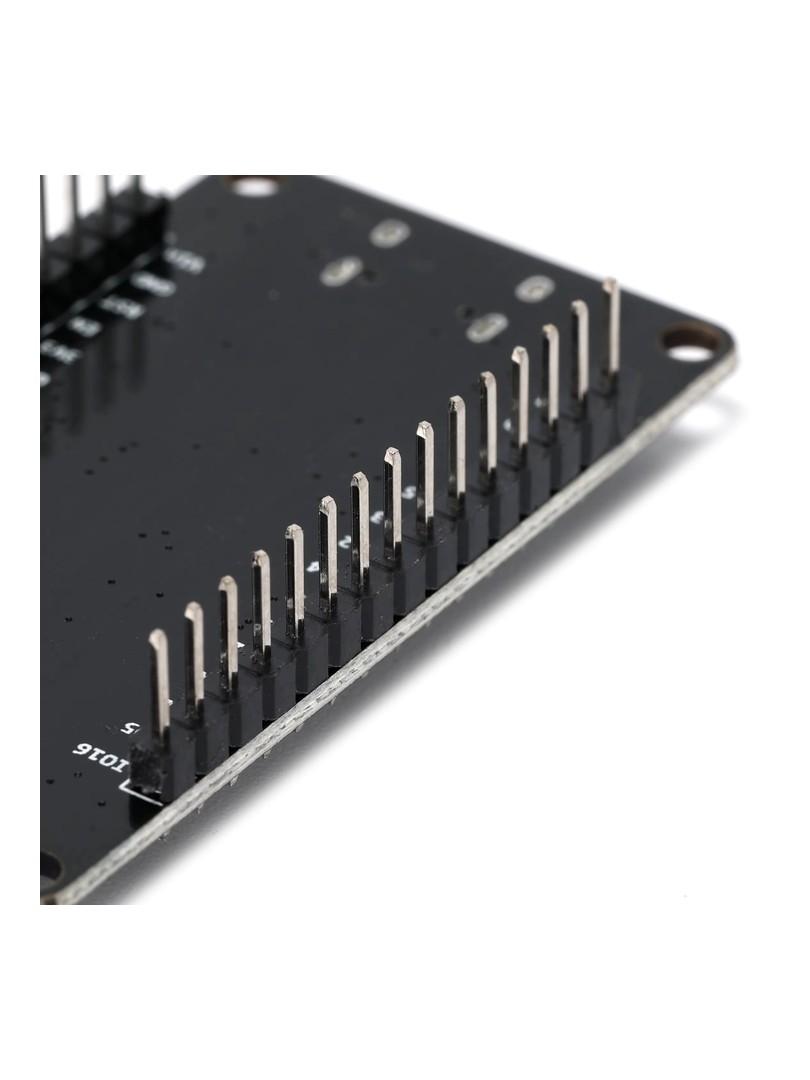

Układ wyprowadzeń: 30 pinów

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Kabel USB Type-C oraz zewnętrzne peryferia nie są dołączone do zestawu.

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Tworzenie prototypów urządzeń Internetu Rzeczy

Projekty automatyki domowej z obsługą WiFi

Węzły czujników bezprzewodowych

Urządzenia sterowane przez interfejs webowy

Nauka programowania układów ESP8266

Zawartość zestawu

1 × Moduł rozwojowy ProRock NodeMCU ESP8266 WiFi (USB Type-C, 30 pinów)

ProRock NodeMCU ESP8266 z interfejsem USB Type-C to kompaktowa i działający platforma do budowy projektów IoT z łącznością WiFi, łącząca elastyczność środowiska NodeMCU z ulepszonym złączem Type-C.
