ProRock ESP32 WiFi Bluetooth IPEX Antenna ESP32-PICO-D4

ProRock TTGO Micro-32 V2.0 ESP32-PICO-D4 WiFi Bluetooth IPEX

ESP32-PICO-D4 | Dual-core 240 MHz | WiFi 802.11 b/g/n | Bluetooth 4.2 Classic + BLE | 4 MB Flash | IPEX (U.FL) | 2,3–3,6 V

ProRock TTGO Micro-32 V2.0 to kompaktowy moduł deweloperski oparty na układzie ESP32-PICO-D4, który integruje dwurdzeniowy procesor, łączność WiFi oraz Bluetooth Classic i BLE w jednym miniaturowym pakiecie. Moduł wyposażony jest w złącze IPEX (U.FL) umożliwiające podłączenie zewnętrznej anteny w celu poprawy parametrów radiowych i elastycznego doboru anteny.

Urządzenie przeznaczone jest dla twórców projektów IoT, urządzeń nosicznych, sieci czujników bezprzewodowych oraz systemów automatyki domowej. Pełna kompatybilność z Arduino IDE, ESP-IDF i MicroPython umożliwia szybkie wdrażanie prototypów i aplikacji wbudowanych.

Główne cechy

• Wysoka integracja: układ ESP32-PICO-D4 łączy procesor, moduł radiowy i pamięć Flash w jednym pakiecie SiP
• Dwurdzeniowa architektura: procesor Xtensa LX6 zapewnia równoległe przetwarzanie i obsługę wielozadaniowości
• Łączność bezprzewodowa: moduł obsługuje WiFi oraz Bluetooth Classic i BLE dla wielofunkcyjny zastosowań komunikacyjnych

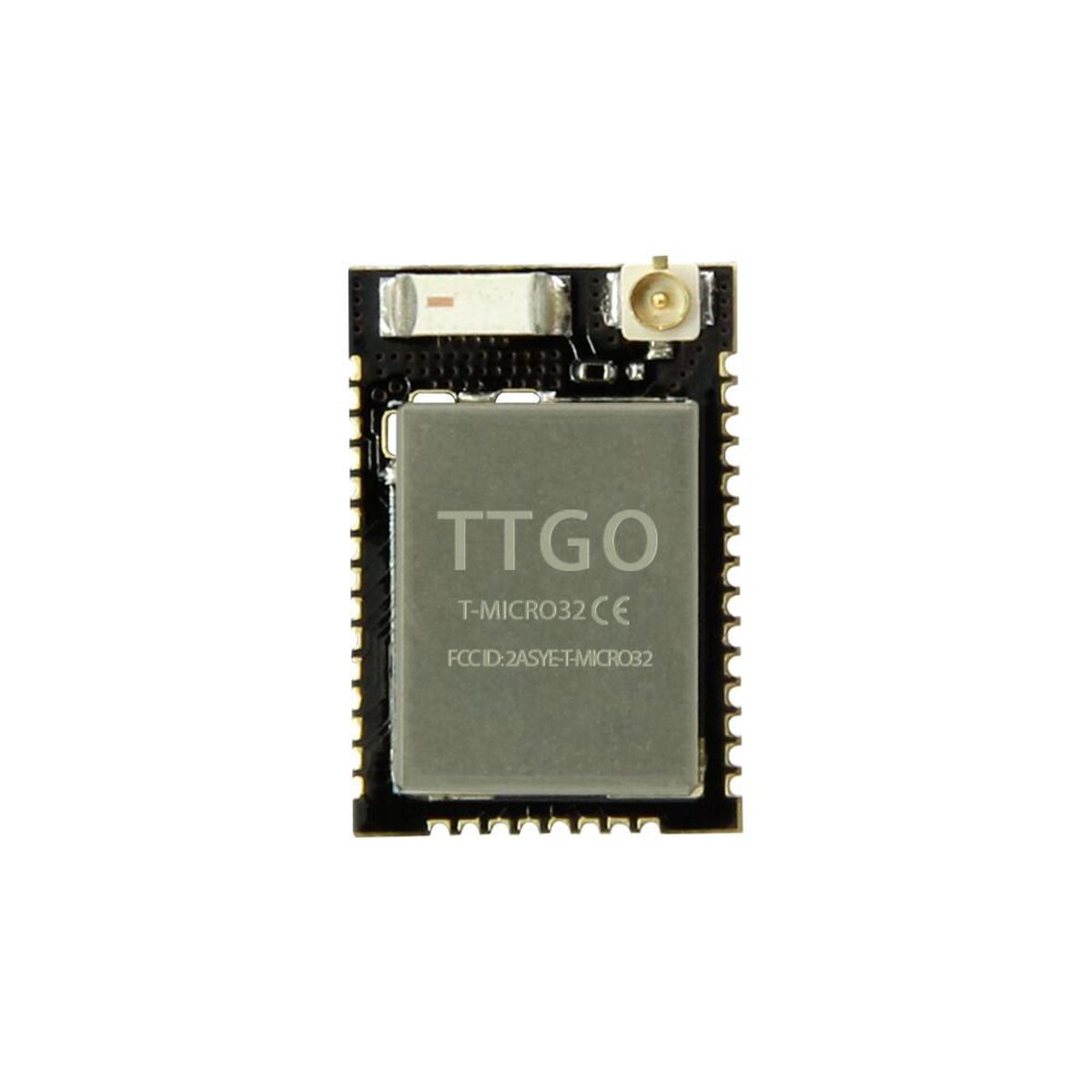

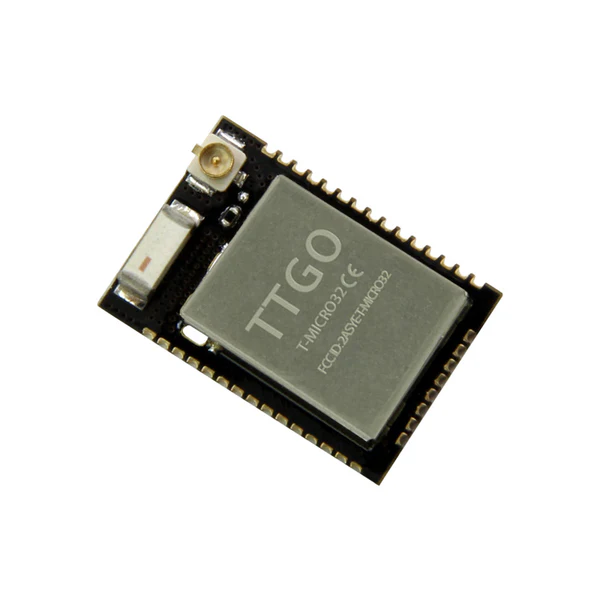

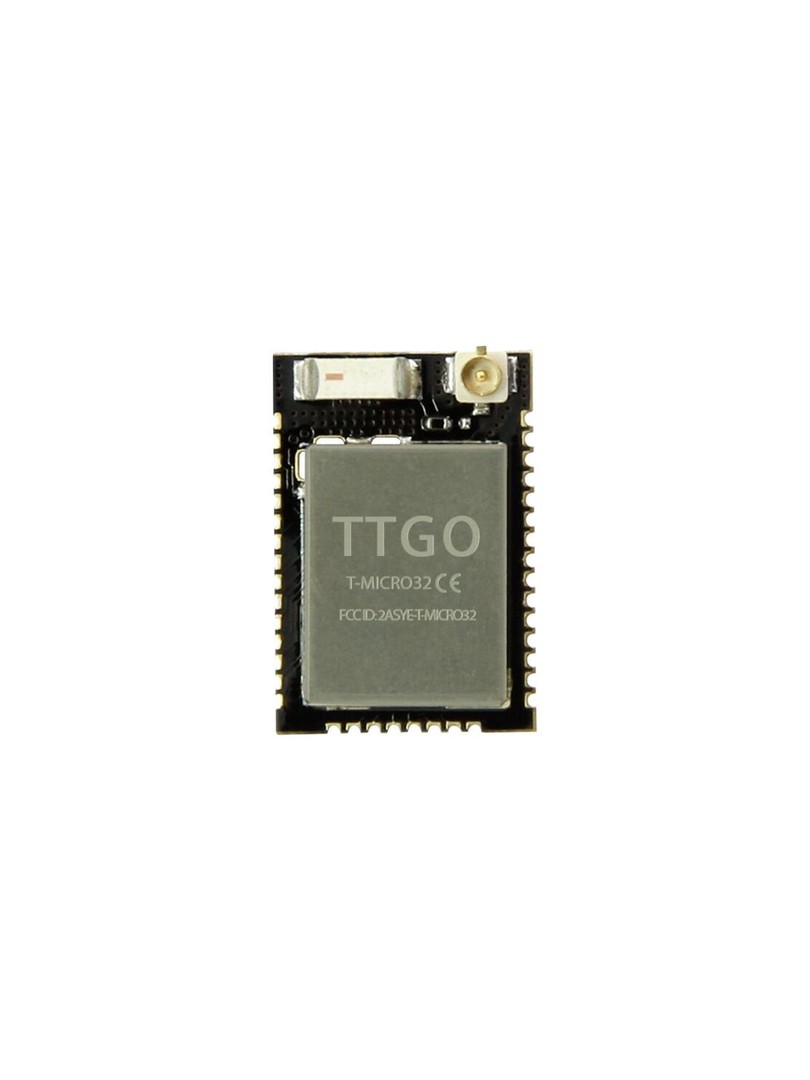

• Złącze IPEX: możliwość podłączenia zewnętrznej anteny w celu zwiększenia zasięgu i stałe połączeń radiowych
• Niskie pobór prądu: tryb głębokiego uśpienia umożliwia wielomiesięczną pracę zasilaną bateryjnie
• Kompaktowa konstrukcja: miniaturowe wymiary płytki sprzyjają integracji w urządzeniach o ograniczonej przestrzeni

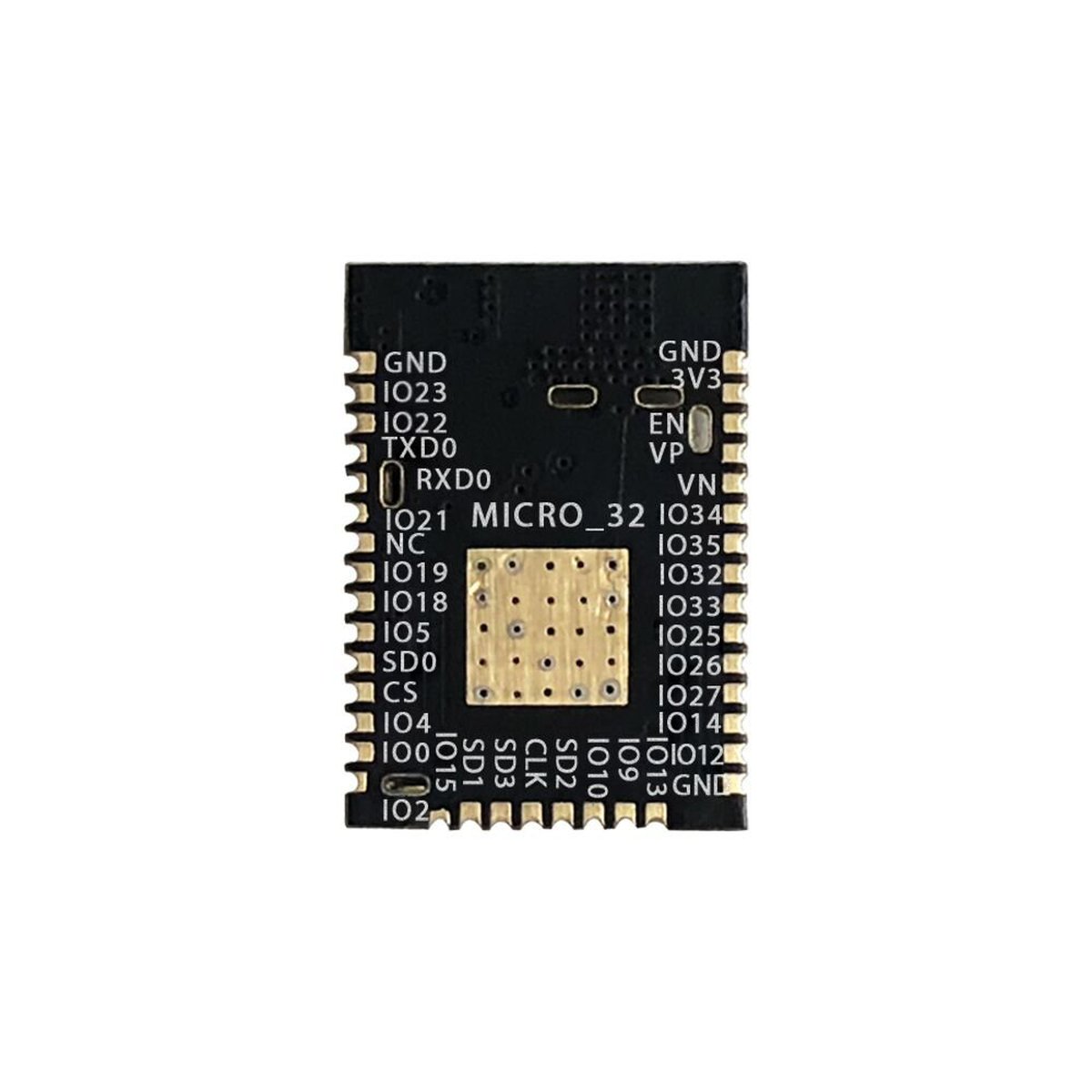

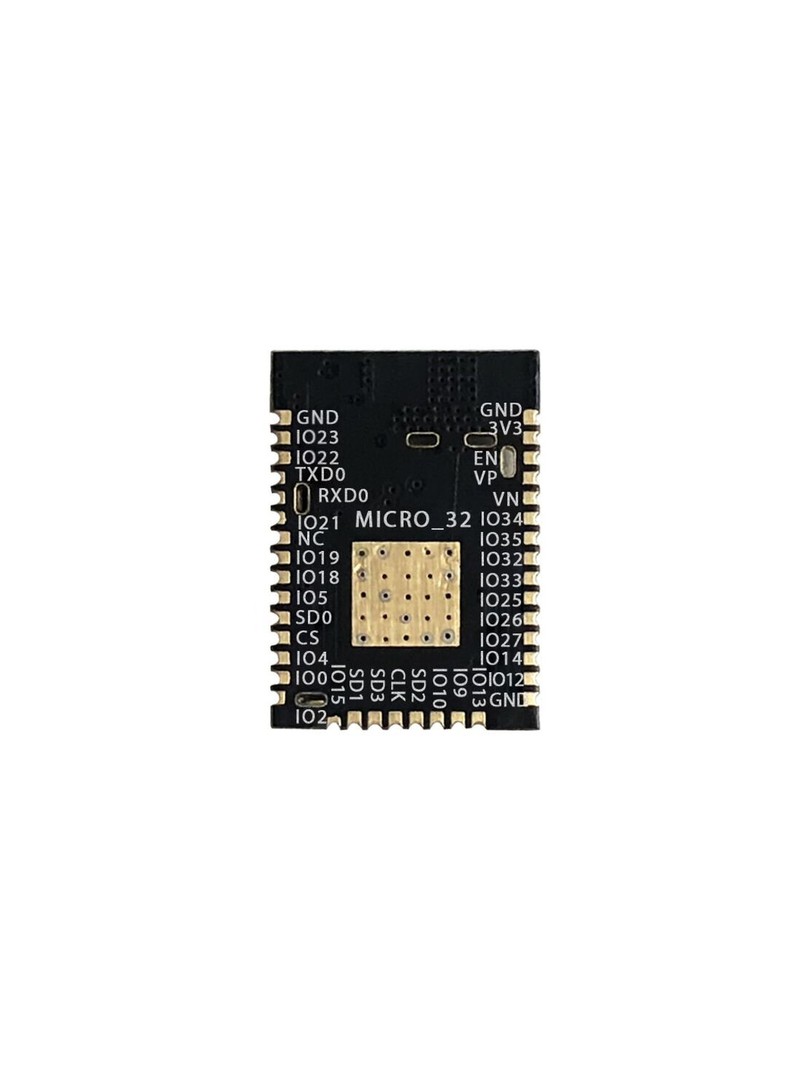

• Obejmujący interfejsy: moduł udostępnia GPIO, UART, SPI, I2C, I2S, ADC, DAC oraz czujnik Halla
• Kompatybilność programowa: obsługa środowisk Arduino IDE, ESP-IDF i MicroPython zapewnia elastyczność w wyborze narzędzi

Specyfikacja techniczna

• Układ główny: ESP32-PICO-D4 (SiP)
• Procesor: Dual-core Xtensa LX6, 32-bit
• Częstotliwość taktowania: 80–240 MHz
• Pamięć Flash: 4 MB SPI Flash (wbudowana)
• WiFi: 2,4 GHz, 802.11 b/g/n
• Bluetooth: v4.2 (BR/EDR + BLE)
• Napięcie zasilania: 2,3–3,6 V (typowo 3,3 V)
• Pobór prądu (tryb aktywny): około 80 mA
• Złącze antenowe: IPEX (U.FL)

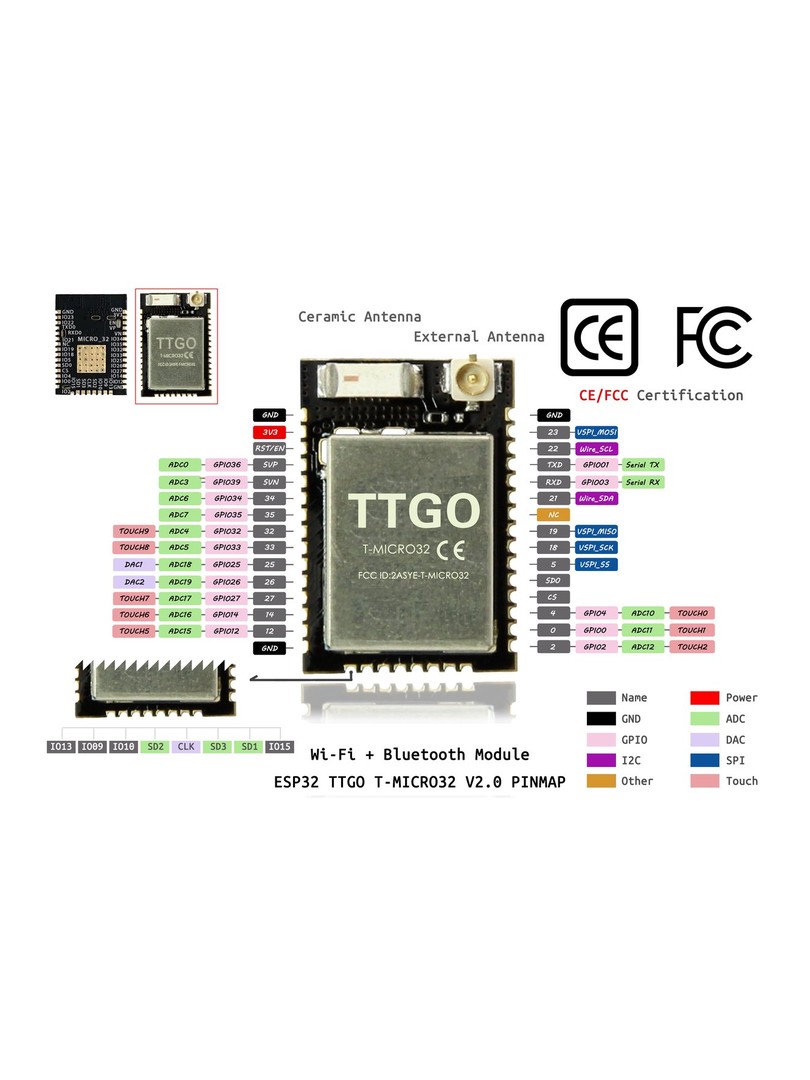

• Interfejsy: GPIO, UART, SPI, I2C, I2S, SD/SDIO, ADC, DAC, PWM
• Dodatkowe funkcje: czujnik dotykowy pojemnościowy, czujnik Halla, RTC o niskim poborze prądu
• Zgodność z normami: RoHS

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Zewnętrzna antena, konwerter USB-UART oraz kable nie są dołączone do zestawu.

Typowe zastosowania

• Węzły IoT i urządzenia inteligentne
• Bezprzewodowe sieci czujników
• Elektronika noszona
• Systemy automatyki domowej i sterowania
• Prototypowanie i rozwój produktów

Zawartość zestawu

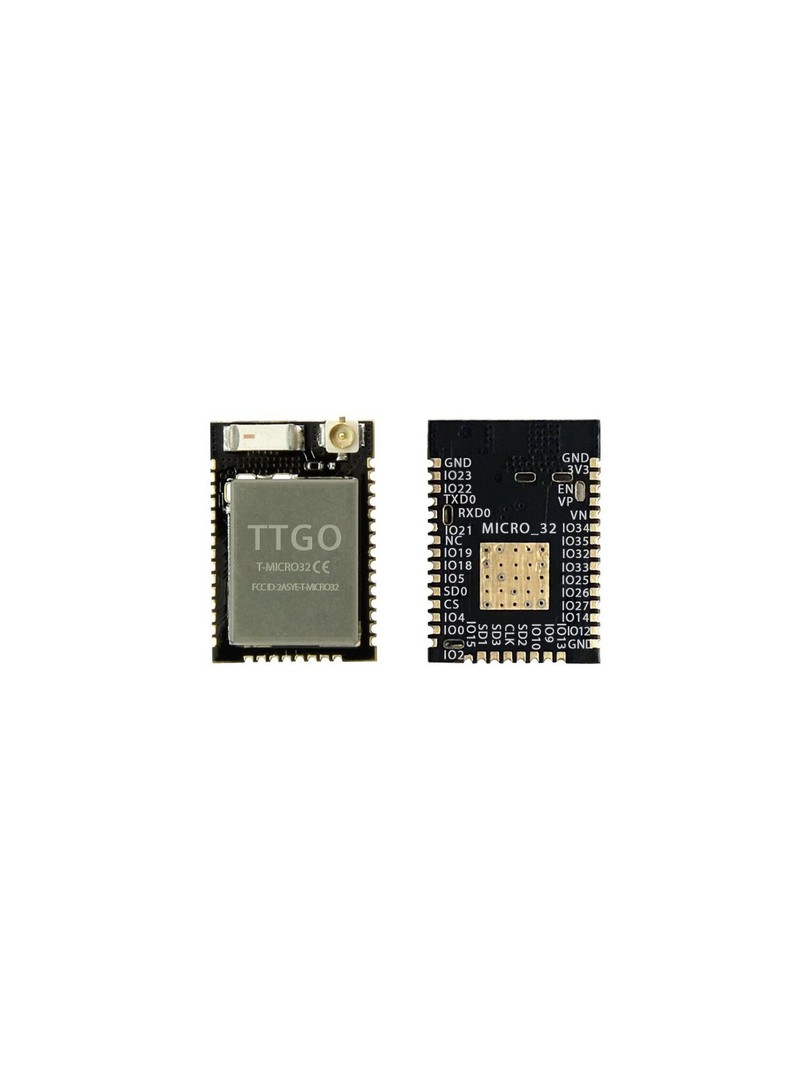

• 1 × moduł ProRock TTGO Micro-32 V2.0 ESP32-PICO-D4 (wersja IPEX)

ProRock TTGO Micro-32 V2.0 stanowi zestaw komponentów dla projektów wymagających miniaturowych rozmiarów i rozbudowanej łączności bezprzewodowej w jednym module. Układ ESP32-PICO-D4 oraz złącze IPEX zapewniają elastyczność i sprawny w aplikacjach wbudowanych o wysokich wymaganiach funkcjonalnych.
